ヒューマノイドロボティクス向けコネクターおよびインターコネクトソリューション

エンジニアは、高速センシング機能と分散型制御を組み込んだヒューマノイドロボット向け電力集約型駆動システムを構築するにあたり、密集した動的アーキテクチャに電力供給と高速データ通信の両方をルーティングしなければならないという課題を抱えています。堅牢で高帯域幅のコネクターは、こうした要求の厳しいアプリケーション向けに必要な信頼性の高いデータスループットと電力処理性能を提供します。Molexは、ヒューマノイドロボティクスシステムの信頼性と拡張性に優れた性能をサポートする、機械的耐久性と省スペース型フットプリントを備えた高速コネクターの幅広いポートフォリオを提供します。

アプリケーションの概要をダウンロード

ヒューマノイドロボティクスにおける主な接続課題

ヒューマノイドロボットは、ビジョンシステム、分散型制御、高出力駆動システムをコンパクトな動的フレームに統合したデバイスですが、それと並行して生じるのがシグナルインテグリティと長期的な機械的信頼性に関する課題です。高帯域幅のカメラやセンサーのデータストリームは、シームレスなリアルタイム処理のために、ロボットシステム全体にわたる高速インターコネクト経路を必要とします。データ通信回線は、多くの場合、モーター駆動回路やスイッチング電子回路の近傍に配置されており、信号忠実度を脅かすノイズの多いインターコネクト環境が形成されています。さらに、フォームファクターがますます小型化するにつれ、絶えず動くロボットの関節部位に配置されたコネクターやケーブルは次第に蓄積する摩耗や機械的ストレスにさらされ、使用寿命の短縮化の原因となります。

電気的性能と機械的耐久性の両方を強化するよう設計された接続ソリューションは、こうした複雑な課題の克服に貢献します。インピーダンス制御構造を備えた低損失型シールドデータコネクターは高速通信チャネル全体にわたる信号品質を維持し、低抵抗型パワー用コネクターは電圧降下と電力損失を最小限に抑えます。フレキシブルな省スペース設計のコネクターは、コンパクトなPCBレイアウトと、関節構造内での耐久性の高い高密度ルーティングをサポートします。耐振動性コネクターは、絶えず動き続けるデバイス内でも確実な嵌合と一貫した動作を保証します。

Molexは、ビジョンシステムやセンシングシステム向けに、低損失電力供給を保証する高電流パワー用コネクターと、信頼性の高いデータ伝送を維持する高帯域幅インターコネクトソリューションを提供しています。耐久性に優れた高密度のフラットフレキシブルケーブル/フレキシブルプリント回路（FFC/FPC）と基板対基板用コネクターの組み合わせは、関節など狭いスペース内の配線を簡素化し、スペース効率が高くスケーラブルな設計をサポートします。Molexの高耐久性接続ソリューションは、堅牢なロック機構の組み込みにより、振動の激しいヒューマノイドロボティクス環境内でも安定した接続を保証します。

ヒューマノイドロボティクス向けビジョンおよび認識システム

ビジョンシステムやLiDARシステムが生成する高帯域幅データロードは、隣接するモーターやスイッチング電子機器により生じる高EMI環境下でも高速・低遅延の伝送を必要とします。コンパクトな低損失インターコネクトソリューションは、シールドされたインピーダンス制御構成により、信頼性を維持しながら高速データ回線と電力供給回路を近接した状態で配線することができます。Molexの提供するHSAutoLink C コネクターなどの高速差動伝送コネクターは、スペースに制約のあるロボット設計において、LiDARからメインPCBAへのリンクを含む重要なデータパス全体で信号品質を維持します。

カメラ

  構成 ピッチ 嵌合高さ 回路 電流 動作温度
Quad-Rowコネクター 基板対基板  0.175mm 0.50、0.60、0.80mm 12〜80 最大4.0A -40〜+85°C
SlimStackコネクター 0.35～1.25mm 0.60～16.00mm 6～240 最大18.0A -40～+105°C
  構成 ピッチ ワイヤーサイズ 回路 電流 電圧
DuraClikコネクター 電線対基板 2.00mm 26～22 AWG 2～24 最大3.3A 最大125V
Micro-Lock Plusコネクター 1.25～2.00mm 30～22 AWG 2～42 最大4.7A 最大250V
PicoBladeコネクター 1.25mm 32～26 AWG 2～15 最大2.5A 最大125V
Pico-Claspコネクター 1.00mm 32～28 AWG 2～50 最大2.0A 最大100V
Rely-Onコネクター 1.00mm 32～28 AWG 2～10 最大2.5A 最大100V
  構成 ピッチ 高さ 回路 電流 電圧
FFC/FPC用コネクター FFC/FPC 0.20～2.00mm 0.65～11.95mm 2～120 1回路あたり最大0.5A 最大50V
  構成 電流 電圧 動作温度 データ伝送速度 データレート
高速FAKRA-Mini相互接続システム 高速I/O 最大1.0A   -40～+105°C   最大28Gbps

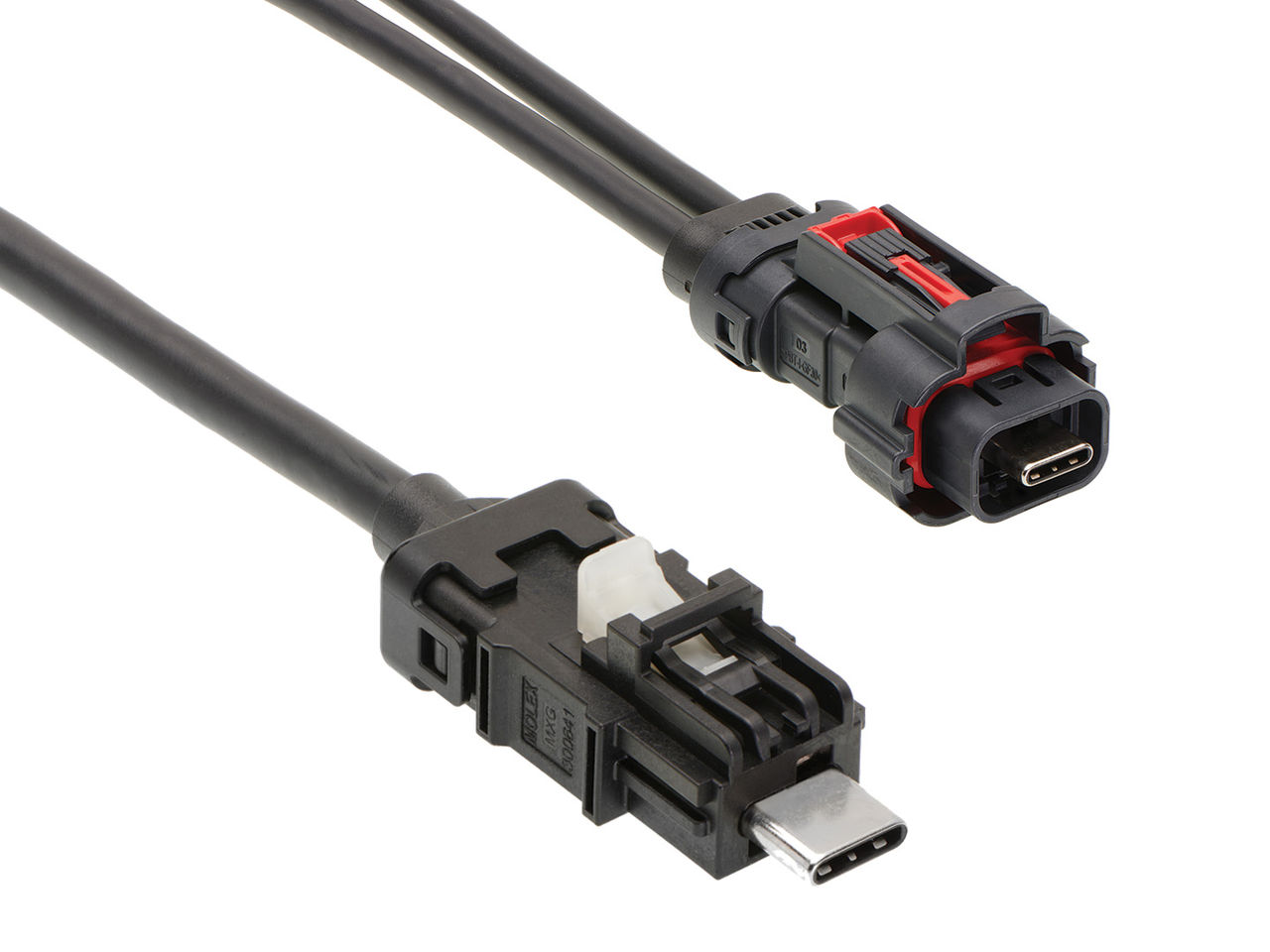

HSAutoLink C相互接続システム 最大1.25A 最大48V -40～+105°C   最大40Gbps
USB Type-Cコネクター 最大6.0A 最大48V -30～+85°C、-40～+85°C 最大40Gbps

LiDAR

  構成 ピッチ 嵌合高さ 回路 電流 動作温度
Quad-Rowコネクター 基板対基板  0.175mm 0.50、0.60、0.80mm 12〜80 最大4.0A -40〜+85°C
SlimStackコネクター 0.35～1.25mm 0.60～16.00mm 6～240 最大18.0A -40～+105°C
  構成 ピッチ ワイヤーサイズ 回路 電流 電圧
DuraClikコネクター 電線対基板 2.00mm 26～22 AWG 2～24 最大3.3A 最大125V
Micro-Lock Plusコネクター 1.25～2.00mm 30～22 AWG 2～42 最大4.7A 最大250V
Pico-Claspコネクター 1.00mm 32～28 AWG 2～50 最大2.0A 最大100V
Pico-EZmateコネクター 1.00～1.80mm 30～22 AWG 2～7 最大5.0A 最大250V
Pico-SPOXコネクター 1.50mm 32～24 AWG 2～15 最大3.5A 最大250V AC（RMS）/DC
Rely-Onコネクター 1.00mm 32～28 AWG 2～10 最大2.5A 最大100V
  構成 ピッチ 高さ 回路 電流 電圧
FFC/FPC用コネクター FFC/FPC 0.20～2.00mm 0.65～11.95mm 2～120 1回路あたり最大0.5A 最大50V
  構成 電流 電圧 動作温度 データ伝送速度 データレート
HSAutoLink II相互接続システム 高速I/O 最大1.5A 最大36V  -40～+105°C   最大13.5Gbps
HSAutoLink C相互接続システム 最大1.25A 最大48V -40～+105°C   最大40Gbps
USB Type-Cコネクター 最大6.0A 最大48V -30～+85°C、-40～+85°C 最大40Gbps
  構成 電流 電圧 IP等級 動作温度
M12コネクター 丸形 最大16.0A（Lコード） 最大250V IP67、IP68 -30～+85°C
MiniCirc丸形コネクター 最大3.0A（2～5ピン）
最大2.5A（6ピン）		 最大60V DC IP68 -40〜+85°C

Premo-Flex FFC

LiDARおよびカメラモジュールからの大容量のデータストリームは、信号損失または干渉を最小限に抑えながらヒューマノイドロボットのコンパクトなアセンブリーを経て伝送される必要があります。柔軟なルーティングをサポートする高速差動伝送型インターコネクトソリューションは、ヒューマノイド内の狭くダイナミックな配線経路における信号劣化を最小限に抑えるのに役立ちます。低電圧差動信号（LVDS）をサポートするPremo-Flex FFC/FPCケーブルは、カメラおよびLiDARシステム向けに柔軟で高速な接続ソリューションを提供することで、安定した低ノイズの信号伝送を保証します。

Premo-Flex（FFC/FPC）について詳しく知る

電力用および信号用ケーブルアセンブリー

カメラシステムやLiDARシステムは、一貫した性能を保証して組み立てエラーリスクを低減する、信頼性の高い電力供給および信号接続を必要としています。組み立て済みケーブルソリューションは、工具コストを最小限に抑え、導入後すぐに利用できる正確なピンツーピンマッピングを提供することで、試作品作成プロセスを合理化します。Molexの電力用および信号用ケーブルアセンブリーは、終端処理済みのすぐに接続可能な状態でご提供します。また、嵌合ミスや端子外れを防ぐ頑丈なハウジングを備えています。

電力用および信号用ケーブルについて詳しく知る

ヒューマノイドロボティクス向けヒューマンインタラクションインターフェース

高密度ヒューマノイドインターフェースシステムにおいて、マイクロフォンやインターフェース電子機器が使用する低出力・低レベル信号回線や制御回線は、周囲のコンポーネントが発生する電気的ノイズの影響を受けやすくなっています。信頼性の高い小ピッチ接触性能を提供するコンパクトなコネクターは、一貫した電気的性能と確実な嵌合を保証することで、小型化されたインターフェースシステムをサポートします。Molexの提供するフレキシブルなロープロファイル コネクターは、確実なロック機構によりシグナルインテグリティを維持し、人とロボットのインタラクションアプリケーションにおける信頼性の高い動作を保証します。

LED

  構成 ピッチ ワイヤーサイズ 回路 電流 電圧
CLIK-Mateコネクター 電線対基板 1.25～2.00mm 30～22 AWG 2〜34 最大4.0A 最大250V
DuraClikコネクター 2.00mm 26～22 AWG 2～24 最大3.3A 最大125V
Micro-Lock Plusコネクター 1.25～2.00mm 30～22 AWG 2～42 最大4.7A 最大250V
Pico-Claspコネクター 1.00mm 32～28 AWG 2～50 最大2.0A 最大100V
  構成 ピッチ 高さ 回路 電流 電圧
FFC/FPC用コネクター FFC/FPC 0.20～2.00mm 0.65～11.95mm 2～120 1回路あたり最大0.5A 最大50V
フレキシブルプリント回路（FPC） 柔軟なインターコネクトソリューション

マイクロフォン

  構成 ピッチ ワイヤーサイズ 回路 電流 電圧
DuraClikコネクター 電線対基板 2.00mm 26～22 AWG 2～24 最大3.3A 最大125V
Micro-Lock Plusコネクター 1.25～2.00mm 30～22 AWG 2～42 最大4.7A 最大250V
Pico-Claspコネクター 1.00mm 32～28 AWG 2～50 最大2.0A 最大100V
Zero-Hachiコネクター 0.80mm 32～28 AWG 2～30 最大2.5A 最大30V
  構成 ピッチ 高さ 回路 電流 電圧
FFC/FPC用コネクター FFC/FPC 0.20～2.00mm 0.65～11.95mm 2～120 1回路あたり最大0.5A 最大50V
フレキシブルプリント回路（FPC） 柔軟なインターコネクトソリューション

Premo-Flex FFC

ロボットユーザーインターフェースの限られたフットプリント内では、LEDインジケーターやマイクロフォンモジュールは、高密度でノイズが発生しやすい環境でも安定した信号パスをサポートするコンパクトなインターコネクトソリューションを必要としています。柔軟なケーブルインターコネクトソリューションは、ロボットの複雑な内部機構を通る配線においてもシグナルインテグリティを維持します。ロープロファイル構造と柔軟なルーティング性能を備えたPremo-Flex FFC/FPCケーブルは、ますます高密度化するロボット設計におけるLEDやマイクロフォンモジュールの統合を容易にします。

Premo-Flex（FFC/FPC）について詳しく知る

ヒューマノイドロボティクス向け集中制御およびモーションセンシングシステム

ヒューマノイドロボットにおけるメイン制御基板およびモーションセンシングシステムでは、高速データ伝送線と電力線が互いに近接してルーティングされるため、EMIとクロストークに関する大きな課題が生じます。高電流ファインピッチ構成と安定した電気接点性能を組み合わせたシールド仕様の高帯域幅インターコネクトソリューションは、制御およびモーションシステムにおける信頼性の高い高密度ルーティングをサポートします。Molexの制御インピーダンスソリューションは、コンパクトな多極設計と堅牢な電力供給を一つのシステムに組み込むことで、より高度なシステム統合をサポートします。接触耐久性と通電性能を重視して設計されたこれらのコネクターは、要求の厳しいロボットアプリケーションにおいても一貫した電気性能を発揮します。

メイン制御基板

  構成 ピッチ 嵌合高さ 回路 電流 動作温度
C-Gridコネクター 基板対基板 2.54mm 9.40～13.80mm 2～80 最大3.0A -40°C～+105°C（スズ）、-55°C～+120°C（金）

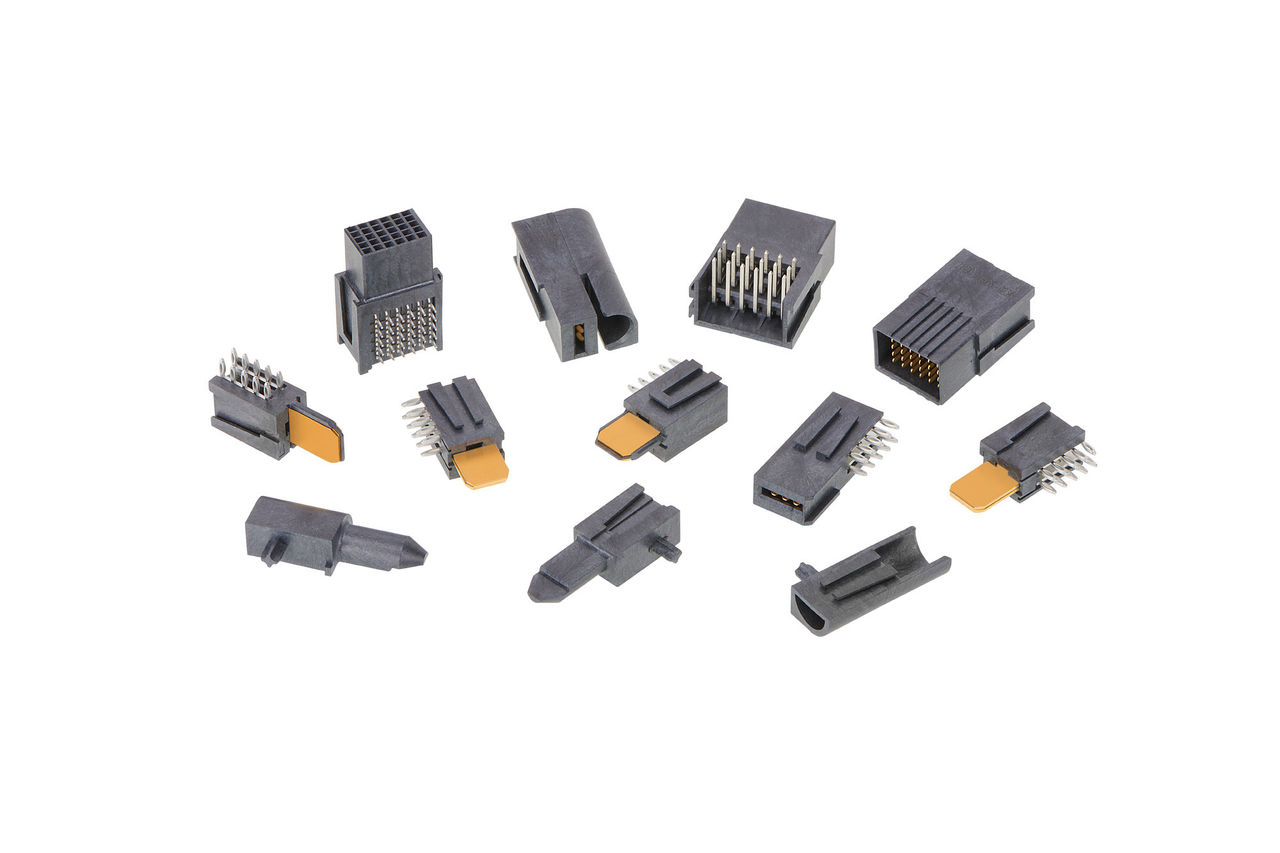

EXTreme Ten60高出力コネクター 2.00～7.50mm 10.00mm 1～72 最大94.0A -40～+105°C
Mirror Mezzコネクター 1.50 x 4.00mm 5.00mm、8.00mm、11.00mm 最大ディファレンシャルペア数270 最大1.0A -40～+105°C
SlimStackコネクター 0.35～1.25mm 0.60～16.00mm 6～240 最大18.0A -40～+105°C
ZN Stackコネクター 0.50mm 10.00～30.00mm 60～200 最大40.0A（電力ピン）、最大0.5A（信号ピン） -40～+125°C
  構成 ピッチ ワイヤーサイズ 回路 電流 電圧
CLIK-Mateコネクター 電線対基板 1.25～2.00mm 30～22 AWG 2〜34 最大4.0A 最大250V
DuraClikコネクター 2.00mm 26～22 AWG 2～24 最大3.3A 最大125V
Micro-Fitコネクター 3.00mm 30〜18 AWG 2～24 最大10.5A 最大600V
Micro-Lock Plusコネクター 1.25～2.00mm 30～22 AWG 2～42 最大4.7A 最大250V
Mini50コネクター 2.00mm 26～22 AWG 2～38 最大4.0A 最大14V DC
Nano-Fitコネクター 2.50mm 26〜20 AWG 2～16 最大8.0A 最大250V AC（RMS）/DC
PicoBladeコネクター 1.25mm 32～26 AWG 2～15 最大2.5A 最大125V
  構成 電流 データレート 配線プロファイル

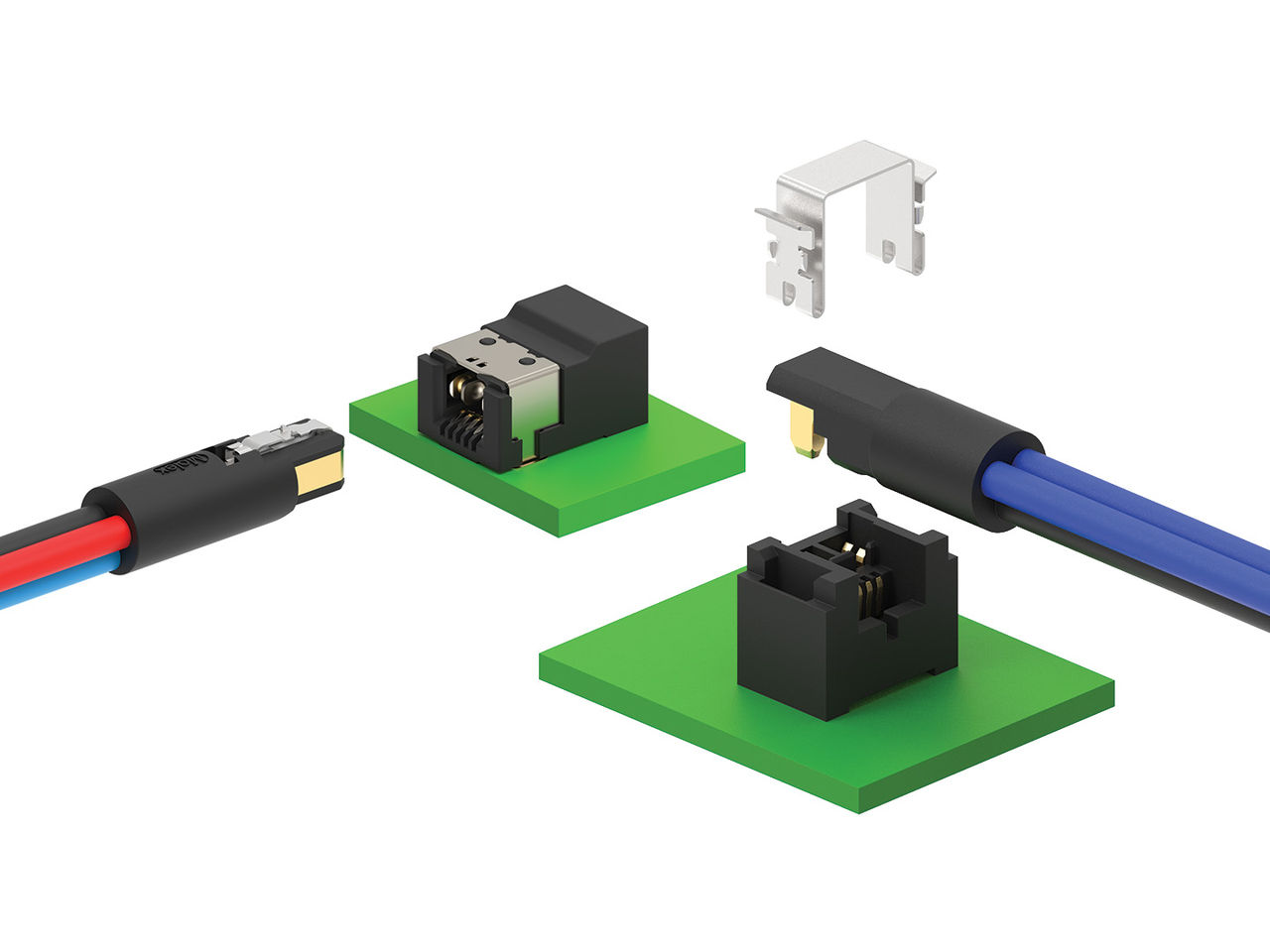

MiniMixパワー・信号用ハイブリッドコネクター 電線対基板 最大15.0A 最大1Gbpsのイーサネット 5.65mm
  構成 ピッチ 高さ 回路 電流 電圧
FFC/FPC用コネクター FFC/FPC 0.20～2.00mm 0.65～11.95mm 2～120 1回路あたり最大0.5A 最大50V
  構成 電流 電圧 動作温度 データ伝送速度 データレート
高速FAKRA-Mini相互接続システム 高速I/O 最大1.0A   -40～+105°C   最大28Gbps
HSAutoLink C相互接続システム 最大1.25A 最大48V -40～+105°C   最大40Gbps
USB Type-Cコネクター 最大6.0A 最大48V -30～+85°C、-40～+85°C 最大40Gbps
  構成 電流 電圧 IP等級 動作温度
M12コネクター 丸形 最大16.0A（Lコード） 最大250V IP67、IP68 -30～+85°C
MiniCirc丸形コネクター 最大3.0A（2～5ピン）
最大2.5A（6ピン）		 最大60V DC IP68 -40〜+85°C

電力用および信号用ケーブルアセンブリー

ロボットの集中制御システムであるメイン制御基板は、中断のない電力供給と、カメラ、センサー、アクチュエータ、および分散制御モジュールへの安定した信号伝送経路を必要とします。EMIシールド型ケーブルアセンブリーは、高速データ伝送と信頼性の高い電力供給を提供するとともに、相互接続されたサブシステム間での整理されたルーティングと、確実な嵌合をサポートします。Molexの電力用および信号用ケーブルアセンブリーは、メインコントローラーと接続基板をつなぐシールドされた信号伝送を提供します。また、終端処理済みのキー設計により統合を簡素化することで、より迅速かつ効率化された製造プロセスを実現します。

電力用および信号用ケーブルについて詳しく知る

慣性検知およびバランス制御（IMU）

  構成 ピッチ 嵌合高さ 回路 電流 動作温度
EXTreme Ten60高出力コネクター 基板対基板 2.00～7.50mm 10.00mm 1～72 最大94.0A -40～+105°C
SlimStackコネクター 0.35～1.25mm 0.60～16.00mm 6～240 最大18.0A -40～+105°C
  構成 ピッチ ワイヤーサイズ 回路 電流 電圧
DuraClikコネクター 電線対基板 2.00mm 26～22 AWG 2～24 最大3.3A 最大125V
Micro-Lock Plusコネクター 1.25～2.00mm 30～22 AWG 2～42 最大4.7A 最大250V
Nano-Fitコネクター 2.50mm 26〜20 AWG 2～16 最大8.0A 最大250V AC（RMS）/DC
PicoBladeコネクター 1.25mm 32～26 AWG 2～15 最大2.5A 最大125V

ヒューマノイドロボティクス用電力・エネルギー管理システム

ヒューマノイドロボット用バッテリーシステムは、コンパクトなアーキテクチャで一貫した高電流供給性能を求められるため、低電圧降下と安心できる熱制御性能を備えた信頼性の高いインターコネクトの実装という課題に対応する必要があります。確実な低抵抗型のコネクターは、高密度の電力供給システムにおける効率的なエネルギー伝達を実現します。高出力接点設計を組み込んだMolexの接続ソリューションは、堅牢な熱安定性を備え低損失の電力供給性能を保証します。中でもEXTreme Powerコネクターは、ロープロファイルのフォームファクター内に電力線と信号線を統合することで、スペースに制約のあるロボットアクチュエータにおけるハイブリッド電力供給をサポートします。

バッテリーパック

  構成 ピッチ 嵌合高さ 回路 電流 動作温度
EXTreme Guardianシステム 基板対基板 5.15、5.78mm 7.50～25.90mm 2～70 最大80.0A -40～+125°C
EXTreme Ten60高出力コネクター 2.00～7.50mm 10.00mm 1～72 最大94.0A -40～+105°C
SlimStackコネクター 0.35～1.25mm 0.60～16.00mm 6～240 最大18.0A -40～+105°C
  構成 ピッチ ワイヤーサイズ 回路 電流 電圧
CLIK-Mateコネクター 電線対基板 1.25～2.00mm 30～22 AWG 2〜34 最大4.0A 最大250V
Micro-Lock Plusコネクター 1.25～2.00mm 30～22 AWG 2～42 最大4.7A 最大250V
MX150中電圧コネクター 3.50mm 22～14 AWG 4～20 最大22.0A 最大60V
Nano-Fitコネクター 2.50mm 26〜20 AWG 2～16 最大8.0A 最大250V AC（RMS）/DC
  構成 ピッチ 高さ 回路 電流 電圧
FFC/FPC用コネクター FFC/FPC 0.20～2.00mm 0.65～11.95mm 2～120 1回路あたり最大0.5A 最大50V
  構成 ベータ範囲 抵抗範囲 動作温度
NTCリング温度センサー ケーブルアセンブリー 3K～5K 1K～100KΩ -40～+105°C

Premo-Flex FFC

バッテリー管理システムの電力供給アーキテクチャがますます小型化するに伴い、従来のワイヤーハーネスのかさばりや複雑さが、低出力監視信号や制御信号のルーティングに課題をもたらします。ロープロファイルで柔軟なインターコネクトソリューションは、合理的で繰り返し再現性に優れた複数の信号経路のルーティングをサポートしながら、余分な重量を増やしたり疲労リスクを高めたりすることなく、振動や繰り返しの動きに耐える接続性能を提供します。フラットな薄型構造のPremo-Flex FFC/FPCソリューションは、複数の信号線を1本のケーブルに統合することで配線の煩雑さを軽減し、スペースに制約のあるロボットの電力システムにおける一貫性のあるすっきりしたルーティングを可能にします。

Premo-Flex（FFC/FPC）について詳しく知る

ヒューマノイドロボティクスの動作駆動・操作システム

ヒューマノイドロボットの駆動および操作システムは、繰り返し動作や振動による摩耗や間欠断続のリスクにさらされるコンパクトな関節部位を経由して、電力と制御信号を確実に伝送する役目を負っています。頑丈なファインピッチコネクターは、振動の激しい大型関節部位においても、あるいはコンパクトな手指のアセンブリーにおいても、信頼性に優れた接続を維持します。Molexは、サーボモーター用の頑丈なIP68規格対応MiniCirc丸形コネクターや、繊細な手の動きをサポートする高精度タッチセンシングに対応した超薄型プリンテッド・エレクトロニクス用タッチフォイルなど、絶えず動き続けるロボットの関節部位向けに開発された、耐久性と省スペース性を備えたインターコネクトソリューションのポートフォリオを提供しています。

腕と脚

  構成 ピッチ ワイヤーサイズ 回路 電流 電圧
CLIK-Mateコネクター 電線対基板 1.25～2.00mm 30～22 AWG 2〜34 最大4.0A 最大250V
Micro-Lock Plusコネクター 1.25～2.00mm 30～22 AWG 2～42 最大4.7A 最大250V
Pico-Lockコネクター 1.00～3.00mm 16～32 AWG 2～12 最大10.0A 最大250V AC（RMS）/DC
  構成 電流 データレート 配線プロファイル
MiniMixパワー・信号用ハイブリッドコネクター 電線対基板 最大15.0A 最大1Gbpsのイーサネット 5.65mm
  構成 電流 電圧 IP等級 動作温度
フレキシブルプリント基板（FPC） 柔軟なインターコネクトソリューション
産業用SPEコネクター 丸形 最大4.0A（+60°C）、1.5A（+85°C） 最大60V DC IP20、IP65、IP67 -40〜+85°C
MiniCirc丸形コネクター 最大3.0A（2～5ピン）
最大2.5A（6ピン）		 最大60V DC IP68 -40〜+85°C

繊細な手の動き

  構成 ピッチ ワイヤーサイズ 回路 電流 電圧
DuraClikコネクター 電線対基板 2.00mm 26～22 AWG 2～24 最大3.3A 最大125V
Pico-EZmateコネクター 1.00～1.80mm 32～28 AWG 2～7 最大5.0A 最大100V
Zero-Hachiコネクター 1.00～0.80mm 32～28 AWG 2～30 最大2.5A 最大30V
  構成 電流 データレート 配線プロファイル
MiniMixパワー・信号用ハイブリッドコネクター 電線対基板 最大15.0A 最大1Gbpsのイーサネット 5.65mm
  構成 ピッチ 嵌合高さ 回路 電流 動作温度
フレキシブルプリント回路（FPC） 柔軟なインターコネクトソリューション
SlimStackコネクター 基板対基板 0.35～1.25mm 0.60～16.00mm 6～240 最大18.0A -40～+105°C

プリンテッド・エレクトロニクス用タッチフォイル

繊細な動きが特徴のヒューマノイドハンド向けタッチおよび圧力検知システムでは、スペースの狭いロボットフィンガーの動的機構に触覚センサーを埋め込む必要があります。柔軟な超薄型ソリューションは、曲面形状にもフィットし、絶え間ない動きの中でも高速かつ高精度のタッチ検出性能を維持します。PEDOTベースの導電素材を採用したMolexのプリンテッド・エレクトロニクス用タッチフォイルは、応答性能に優れた透明なセンシングソリューションで、スペースの狭いロボットの指の形状にシームレスに統合できます。

HMIソリューションについて詳しく知る

よくある質問

ヒューマノイドロボットのクロスジョイント接続を管理するための主要なコネクター要件は何ですか？

コンパクトなヒューマノイドロボットジョイントを通して信号線と電力線を配線する場合、エンジニアは、限られた機械スペース内で信頼性の高い電気性能を提供する小型のロープロファイル コネクターを必要としています。小径ケーブルを使用した省スペースコネクターは、組み立ての複雑さを増すことなく、ジョイントを効率的に通すために不可欠です。コンパクトさ以外にも、常に可動するジョイントには、IP68シーリングなどの確実な保持と浸入保護を提供する耐振動コネクターが必要です。アプリケーションに適したIP等級のMolex MiniCircコネクターは、動的で浸入の恐れがある環境で長期的な信頼性を確保しながら、狭い屈曲点に対して堅牢な電線対基板接続ソリューションを提供します。

ハイブリッドコネクターは、スペースに制約のあるヒューマノイドロボットのルーティング効率をどのように最適化しますか？

ハイブリッドコネクターは、電力、信号、およびデータ伝送を単一の相互接続インターフェースに統合することで、スペースに制約のあるヒューマノイドロボットのルーティング効率を最適化し、密集したパッケージ設計内でケーブルのかさとコネクター数を削減します。ハイブリッドコネクターは部品表を簡素化し、組立プロセスを合理化します。これらのコネクターの一体化設計により、複雑な多関節アセンブリの潜在的な故障ポイントを最小限に抑えます。Molex EXTreme Ten60ハイブリッドコネクターは、効率的で高電流の電力供給と信号統合のための統合プラットフォームを提供し、ヒューマノイド設計におけるコンパクトで信頼性の高い接続をサポートします。

小型ヒューマノイドロボットのシグナルインテグリティを維持するために不可欠なコネクター特性はどんなものがありますか？

ヒューマノイドロボットのシグナルインテグリティを維持するには、高速で中断のない信号伝送を実現する強力な保持機構を備えた高帯域幅のEMIシールドコネクターが必要です。高速パスは、信号劣化を避けるため、インピーダンス制御仕様の低損失コネクターを必要とします。これらの信号は多くの場合、電線の近くに配線されるため、EMIとクロストークを最小限に抑えるために、接点設計には最適化されたシールドと接地機能を組み込む必要があります。信号品質を脅かすもう1つの要因は、一定の振動であり、信号の断続性につながる可能性があります。タイトでモーション集約型のロボットアーキテクチャで安定した性能を確保するためには、一貫した接触性能と信頼性の高い嵌合を備えた高密度のファインピッチコネクターを選択する必要があります。

多自由度（DOF）ヒューマノイドロボットの関節を通して配線するために不可欠なケーブル特性はどんなものがありますか？

マルチDOFヒューマノイドロボットジョイントを配線するには、繰り返しの屈曲、回転、振動に耐えるために、高い屈曲寿命、耐久性のある絶縁、ストレインリリーフサポート、安定した信号性能を備えたケーブルが必要です。継続的な機械的ストレスにより、コネクターとケーブルの摩耗と疲労が加速します。ルーティング経路が複雑化し、ヒューマノイドロボットのセンシング需要が高まるにつれて、この課題はますます深刻化しています。これに対処するために、MolexのPremo-Flexフラットフレキシブルケーブルは、10K～5Mサイクルのストレインリリーフと高フレックス寿命のために設計された接続ソリューションを提供し、振動の起こりやすい限られたジョイントを通して信頼性の高い接続をサポートします。

動的なヒューマノイドロボットアプリケーションにおいて、コネクターの嵌合解除とケーブルへのストレスを防ぐのに役立つ設計機能はどんなものがありますか？

ヒューマノイドロボットは、安全な機械的コネクタ保持と適切なケーブル管理技術を組み合わせることで、コネクターの意図しない嵌合解除を防止しながら、動作や振動を繰り返す際のケーブルへの機械的ストレスを最小限に抑えることができます。一般的なコネクター保持方法は、フリクションロック、ポジティブラッチ、およびコネクター位置保証（CPA）などの二次ロック機能です。アプリケーションの振動レベルと配線の制約に応じて、エンジニアは、保守性や組み立て効率を損なうことなく、安全な嵌合を提供する保持アプローチを選択する必要があります。接続の耐久性をさらに高めるために、ケーブル管理およびストレインリリーフ機能を使用して、配線を制御し、コネクターインターフェース付近の鋭い曲がりまたは繰り返しの屈曲による応力集中を低減することができます。これらの対策を組み合わせることで、高モーションのロボットアプリケーションにおけるコネクターの信頼性と耐用年数が向上します。

ヒューマノイドロボットシステムの高速AIデータ転送に不可欠なコネクター機能はどんなものがありますか？

AIとエッジコンピューティング機能を統合するために、ヒューマノイドロボットには、データレートの需要が増大する電気ノイズの多い環境でシグナルインテグリティを維持する、コンパクトで高速なコネクターが必要です。ロボットの狭いスペースでは、設計者はパワーエレクトロニクスに沿って高速データパスを配線せざるを得ないことが多く、高感度信号が電磁干渉にさらされます。制御インピーダンス設計のシールド付きコネクターは、信号の劣化と信号線と電力線間のクロストークを最小限に抑え、データの忠実度を維持します。MolexのMirrorMezzコネクターは、省スペースで広帯域の接続ソリューションを提供し、メザニンスタイルのボードスタッキングをサポートし、AI駆動のロボットシステムで高速で信頼性の高いデータ転送を実現します。
