Active electrical cables with interconnects.

アクティブ電気ケーブルソリューション

最大速度224G PAM-4の次世代データセンター設計をサポートするアクティブ電気ケーブル（AEC）は、銅線ケーブルの到達距離を延長しながらコストを削減し、優れたシグナルインテグリティと熱管理を実現します。MolexのAECソリューションの詳細をご覧ください。
お問い合わせ
データレート 電線AWG バックシェル リタイマー
最大1.6Tbps 34～26 AWG OSFP-IHS/RHS、QSFP/DDQなど、すべてのMSAタイプに対応 複数のチップパートナーオプションを利用可能

特徴と利点

AIワークロードがデータセンター容量に対する需要をかつてなく押し上げる中、ケーブルソリューションには、より高いデータレート、優れたシグナルインテグリティ、卓越した信頼性が求められています。高速ケーブルでは、ラック内およびラック間の多様な構成をサポートするための長距離伝送性能が必要で、これによりスペース制約や設計の複雑さを最小限に抑えながら、より高い帯域幅とスループットを実現します。コンポーネントから敷設に至るコスト管理も同様に重要です。

AECは、統合型リタイマー技術を活用することで、幅広いデータセンターアプリケーションにおいて高速信号の長距離伝送を実現します。リタイマーは各ホップで信号品質とタイミング整合性を回復し、ホットスワップ対応フォームファクターによって、アップグレードやメンテナンス時のシステムダウンタイムを削減します。

MolexのAECは、112Gおよび224Gアプリケーションにおいて、パッシブ銅ケーブルの限界を超える信頼性の高い高速接続を提供し、コンポーネントおよび敷設コストを抑えながら、AI主導の容量拡張をサポートします。34～26 AWGのファインゲージワイヤーオプションにより、ケーブルルーティングを簡素化し、熱管理を改善するとともに、コンパクトなインターコネクトフォームファクターによって、スペース制約のある環境でポート密度を最大化できます。複数のリタイマー構成と最大1.60Tbpsの集約データレートにより、AECは最新AIインフラストラクチャの多様な性能要件に個別に対応できます。

高性能銅線インターコネクトをコスト効率よく拡張

AECは統合型リタイマー技術によって信号品質とタイミング整合性を回復し、112Gおよび224Gアプリケーションにおいて、最大7mまでパッシブ銅ケーブルの限界を超える信頼性の高い伝送を実現します。MolexのAECは、次世代データセンターアーキテクチャに必要な設計柔軟性とシグナルインテグリティを、光学方式の代替製品より大幅に低いコストで提供します。

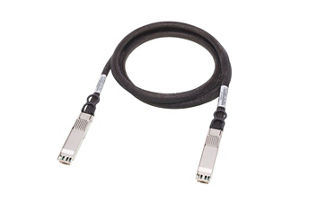

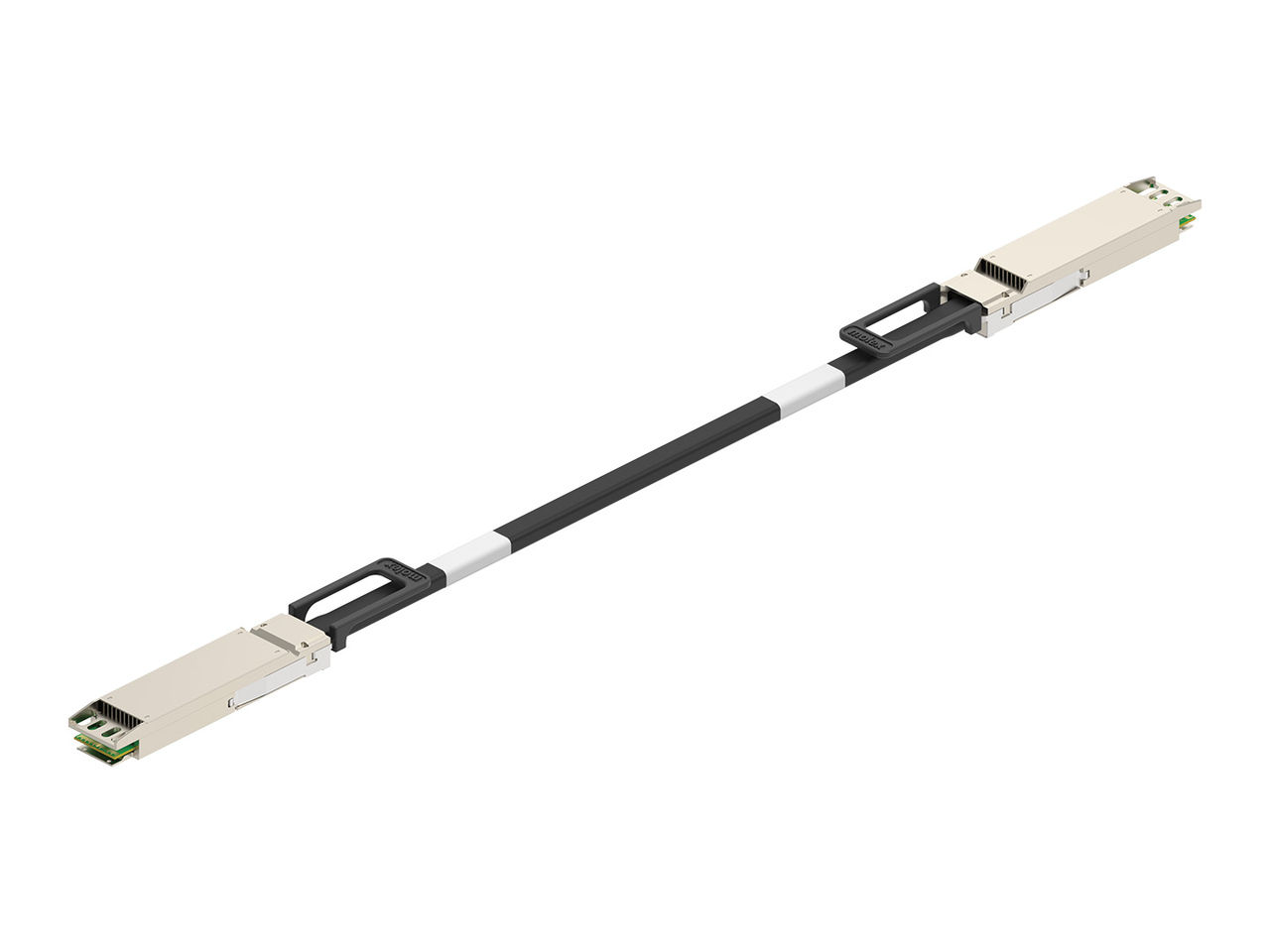

Molex OSFP-to-OSFP active electrical cable (AEC).

高速アプリケーション向けシグナルインテグリティを向上

MolexのAECは、アプリケーション構成に応じて、1E-12という低い前方誤り訂正前ビット誤り率（pre-FEC BER）での高性能データ伝送をサポートするよう設計されています。これらのケーブルは、チャネル全体の信号駆動要件を低減しながらノイズとクロストークを最小化することで、システム設計を簡素化し、高速展開時のエンジニアリング負担を軽減します。

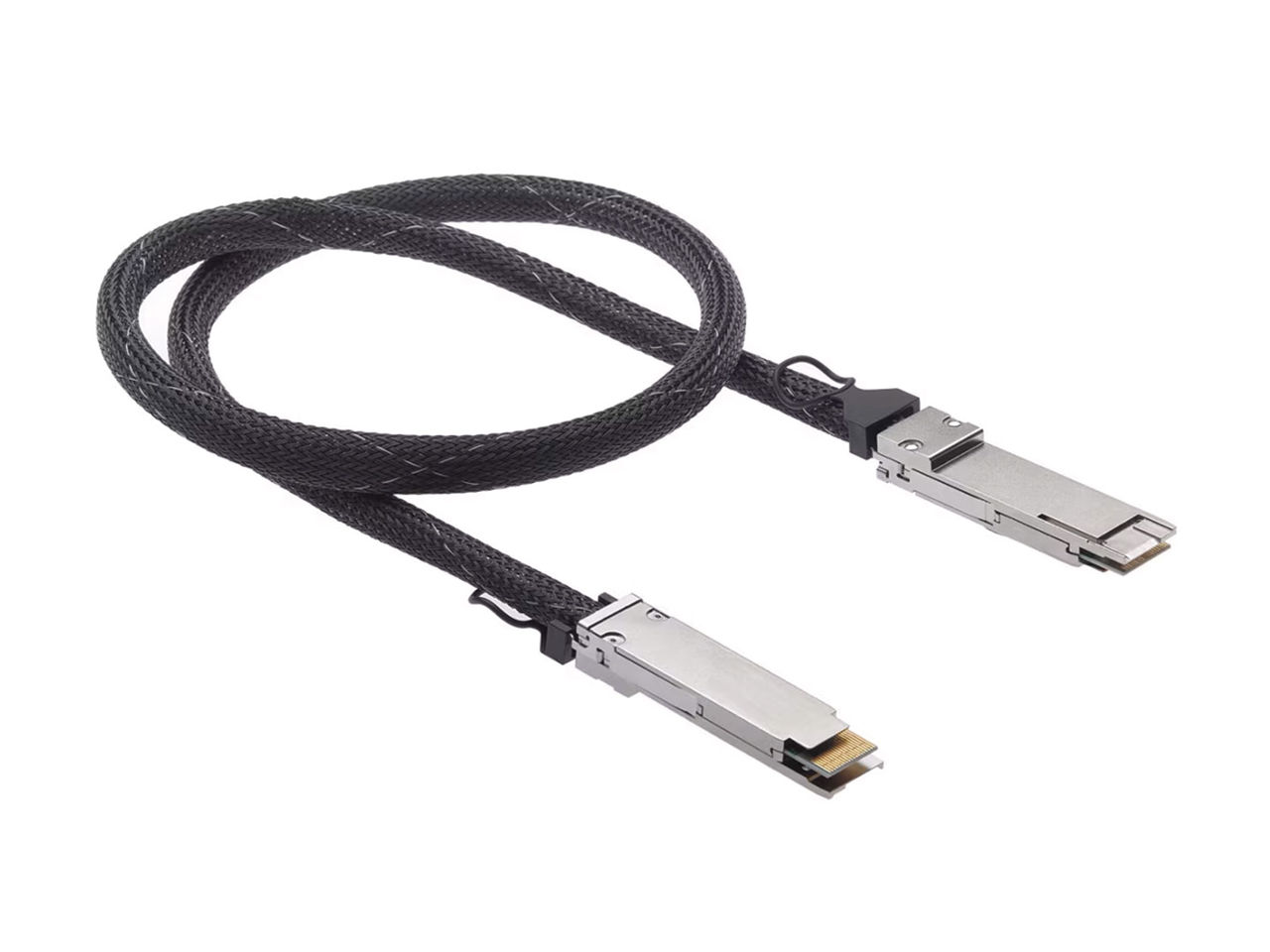

Molex QSFP-DD active electrical cable (AEC).

ケーブルバンドルの最適化による容易なルーティングと熱管理

より重量のあるダイレクトアタッチ銅線（DAC）ケーブルと比較して、MolexのAECは、34～26 AWGの細径ワイヤーによって、より効率的なシグナル伝送を実現します。小型化されたバンドルにより、ケーブルルーティングの柔軟性とエアフローが向上し、高密度データセンター環境における熱管理全体の改善に貢献します。

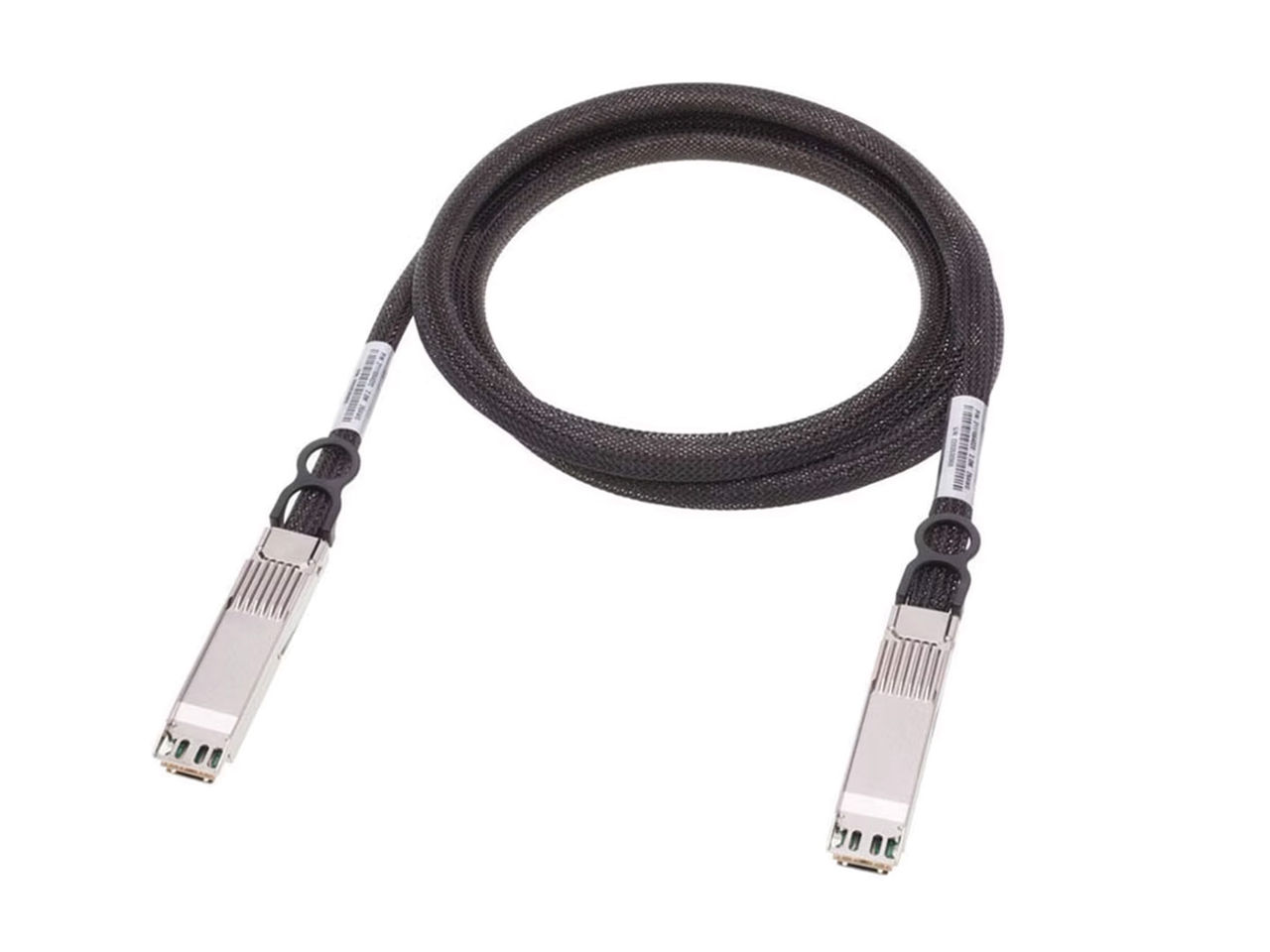

Molex OSFP active electrical cable (AEC).

システムアーキテクチャの柔軟性を向上
構成に応じて、MolexのAECは、112Gおよび224Gアプリケーションにおいて、パッシブケーブルの限界を超える銅線伝送距離を実現し、設計オプションを拡大するとともに、システムアーキテクチャの制約を軽減します。

優れたシグナルインテグリティを実現
MolexのAECは、ノイズとクロストークを最小限に抑えながら、チャネル全体の信号駆動要件を低減し、アプリケーションに応じて、1E-12という低いpre-FEC BERをサポートします。

敷設とメンテナンスを簡素化
ホットスワップ対応ケーブルにより、アクティブなデータセンター環境でのメンテナンス作業を効率化し、システムダウンタイムを最小限に抑えるとともに、現地アップグレードを簡素化できます。

次世代アプリケーション向けの高密度・高速性能を実現
4レーンQSFP、8レーンOSFP、およびQSFP-DDフォームファクターに対応したこれらのケーブルは、最大224G PAM-4以上の速度で、コスト効率に優れた低損失動作を実現し、最大1.60Tbpsのポート帯域幅を提供します。このスケーラブルなインターコネクトアーキテクチャは、光学方式の代替製品に伴うコストや複雑さを抑えながら、AI主導のデータセンター需要に必要なポート密度とスループットを実現します。

長距離高速接続のコストを削減
これらのケーブルは、アクティブ光ケーブル（AOC）などの光ファイバー代替製品と比較して、光インターコネクト特有の脆弱性や複雑さを回避しながら、大幅に低いコストで高性能データ伝送を実現します。

熱管理を改善し、ケーブルルーティングを簡素化
34～26 AWGのファインゲージワイヤーオプションにより、より小型で扱いやすいケーブルバンドルを実現し、エアフローと熱性能を向上させるとともに、曲げ半径を低減して高密度環境でのルーティングを簡素化します。

アクティブ電気ケーブル（AEC）― リタイマー搭載
レーン速度 帯域幅 リタイマー フォームファクター
端1		 フォームファクター
端2		 長さ（m） 製品概要
ストレートケーブル
224G PAM-4 1.6T Broadcom OSFP OSFP 1.0～3.0
224G PAM-4 1.6T Marvell OSFP OSFP 1.0～3.0
112G PAM-4 800G Marvell OSFP OSFP 1.0～7.0 ドキュメントをダウンロード
112G PAM-4 800G Marvell QSFP-DD QSFP-DD 1.0～7.0 ドキュメントをダウンロード
112G PAM-4 800G Broadcom OSFP OSFP 1.0～7.0 ドキュメントをダウンロード
112G PAM-4 800G Broadcom QSFP-DD QSFP-DD 1.0～7.0 ドキュメントをダウンロード
112G PAM-4 800G Point2 OSFP OSFP 1.0～7.0
112G PAM-4 800G Point2 QSFP-DD QSFP-DD 1.0～7.0
PCIe 5.0 800G Astera Labs OSFP-XD OSFP-XD 1.0～4.0
Yケーブル
112G PAM-4 800G Marvell OSFP 2 QSFP 1.0～7.0
112G PAM-4 800G Marvell QSFP-DD QSFP 1.0～7.0 ドキュメントをダウンロード
112G PAM-4 800G Broadcom QSFP-DD 2 QSFP 1.0～7.0

ポッドキャスト

アクティブ電気ケーブル：次世代のプラグアンドプレイ接続性

コネクター技術の専門家として知られるDavid Pike氏が、シグナルインテグリティや熱管理などの一般的な問題に対処しながらコスト効率の高いデータセンターのアップグレードを可能にする方法など、AECの特徴、利点、可能性について語ります。

AECとDACのソリューションの比較：対照比較

AECが高密度アプリケーションをどのようにサポートしているか、また従来のDACや光ケーブル製品と比較して有効なソリューションとなっている理由をご覧ください。AECとDACを、各アプリケーションの強みを活かす設計でどのように併用できるかをご覧ください。

ケーブルラックアーキテクチャの最大化

ラックアーキテクチャ設計においては、速度、容量、柔軟性が主な懸念事項となります。AECには、システムアーキテクチャを最適化するカギがあり、データセンターがエネルギー消費を削減し、熱管理を確保しながら、費用対効果の高い方法でキャパシティを増やすことができます。

産業別アプリケーション

クラウドのインフラ
エッジコンピューティングのインフラ
エンタープライズのインフラ

この製品の用途はこれに限定されるものではありません。用途のリストは一般的な使用例を紹介するものです。

よくある質問

アクティブ電気ケーブル（AEC）とは？

AECは、電子リタイマー回路を使用して信号を再生成する銅線ケーブルで、パッシブDACやリニアアンプ搭載アクティブ銅線ケーブル（ACC）よりも長い到達距離を実現します。

AECとACCの違いは何ですか？

主な違いは、AECがリタイマーを使用して信号をクリーニング、再形成、増幅するのに対し、ACCはリニアアンプを使用するため、信号だけでなくノイズまで増幅してしまうことです。AECはACCと比較して優れたシグナルインテグリティを提供し、伝送距離を大幅に延長できますが、ACCは、シグナルインテグリティがそれほど重要でない短距離に適した低コストのオプションを提供します。

AECは熱管理にどのように役立ちますか？

AECリタイマーにより、より細い導体でより効率的なシグナル伝送を行うことができます。この結果、34～26 AWGのケーブル配線が可能になり、エアフローが向上し、熱関連の問題も軽減されます。
