| ピッチ（mm）: | 回路: | 電流 （1接点あたり最大）: | 電圧: |
|---|---|---|---|
| 2.00～7.50mm | 1～72 | 2.5～60.0A | 600 AC/250 DC |

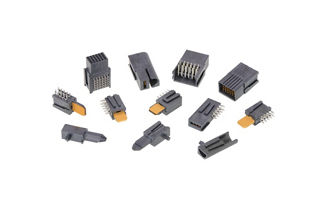

製品のハイライト

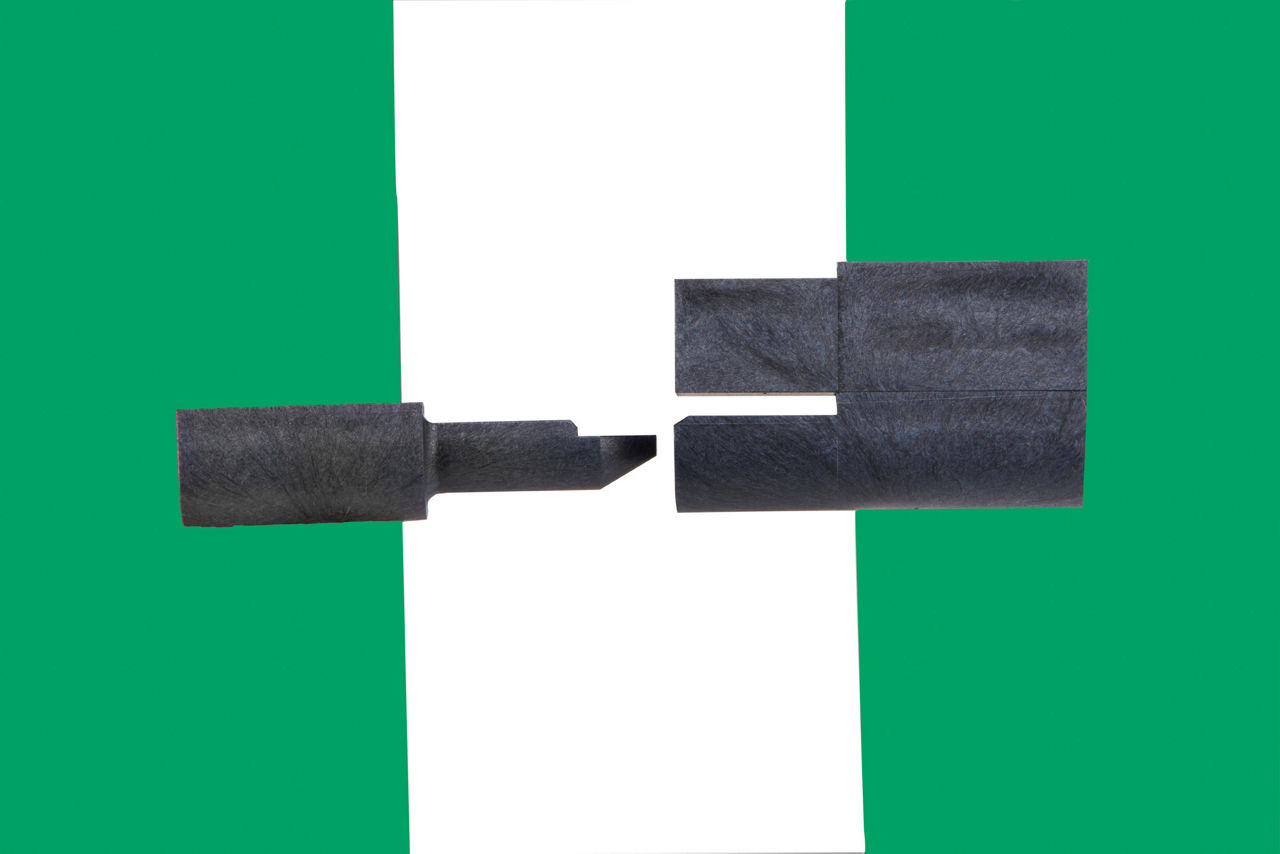

特徴と利点

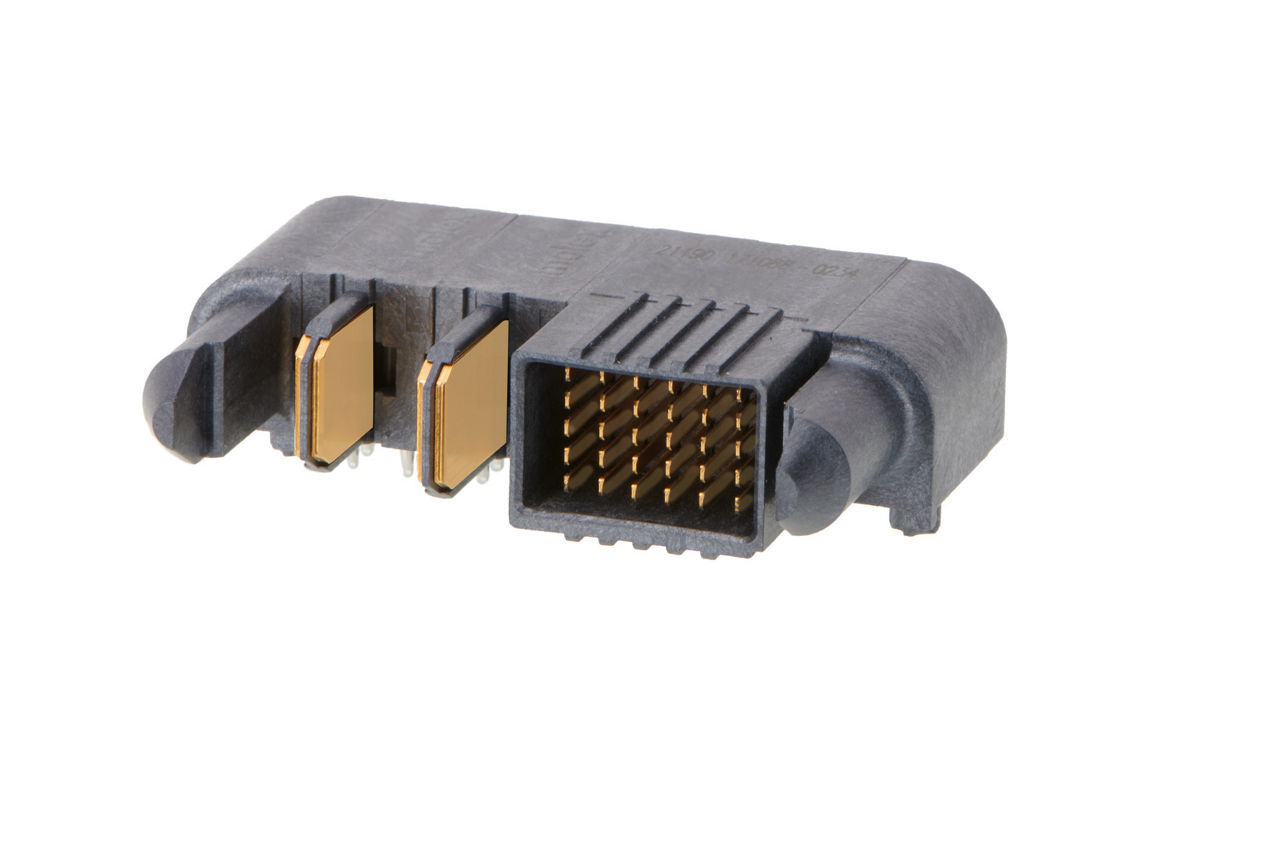

スプリットパワーまたは標準ブレード:
ブレードあたり30.0～95.0AのPCB配線の柔軟性を実現
圧入またはテールはんだ付け:
さまざまな設計に適した複数のスタイルのPCB取り付けを可能にします
ブレードとシグナルの長さのオプション:
パワー用とシグナル用の両方でホットプラグとFMLBを許可
はぎ合わせ設計で構成可能:
優れた設計の柔軟性が可能
PCB極性ペグ:
PCBの位置合わせと保持力を向上
ロープロファイル設計 (10.00mm):
システムのエアフローを強化して最適な冷却を実現

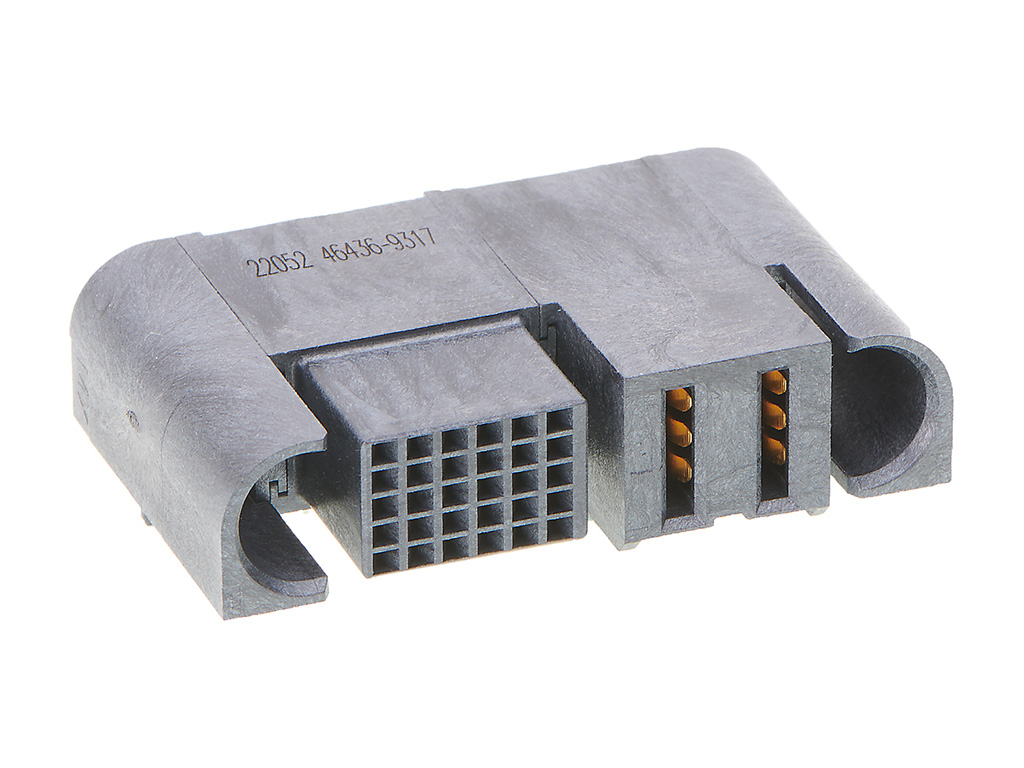

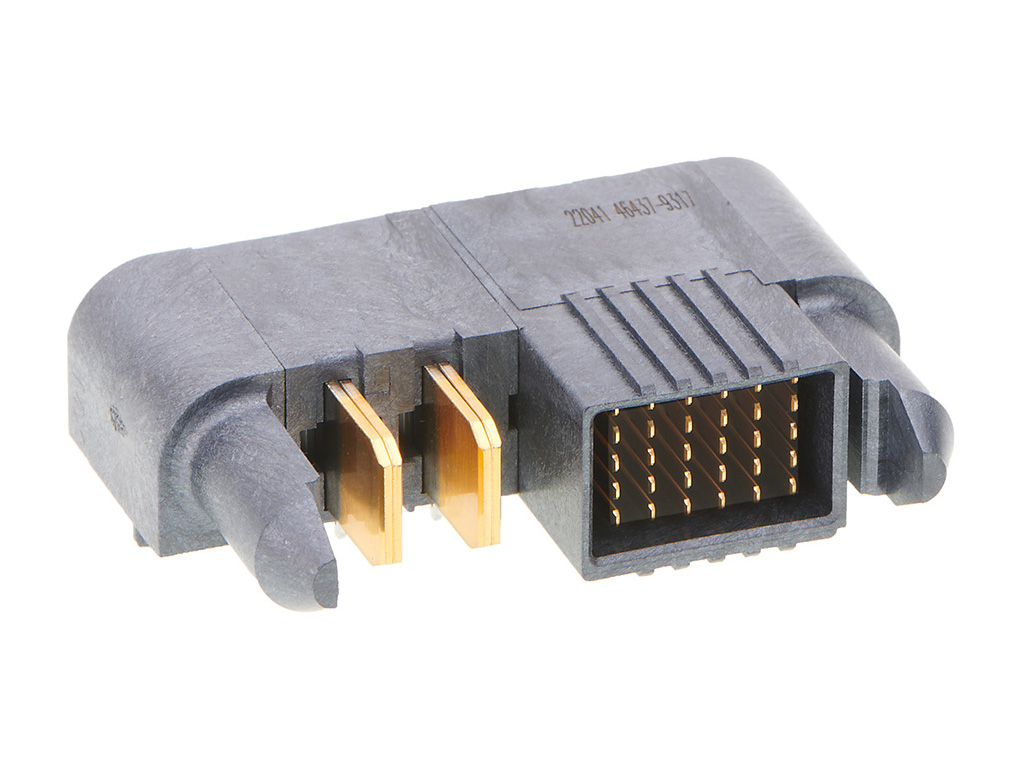

トップまたはサイドガイド:
スムーズな入口勾配にコネクターを集める上で支援

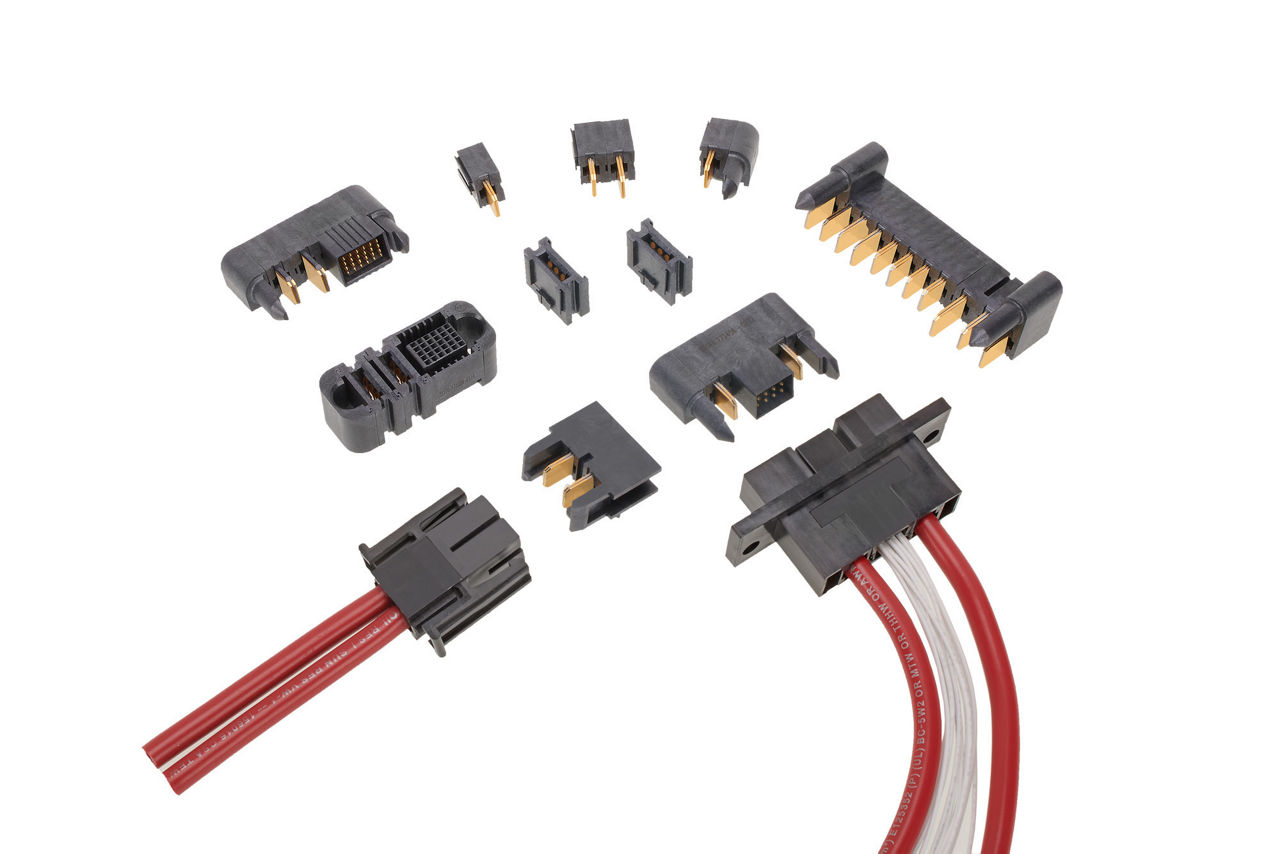

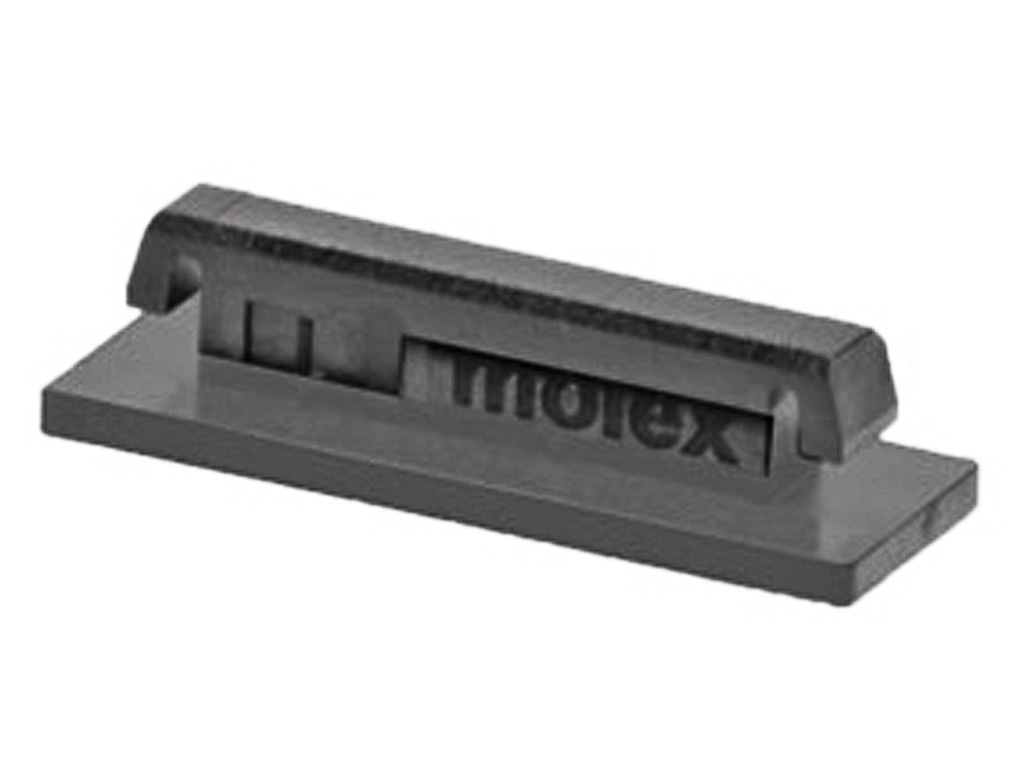

概要
お客様は、特定のパワーおよびシグナル要件を満たす、すぐに利用でき、かつ構成可能なコネクターを見つけるのに苦労することがよくあります。さらに、スペースと予算の制約により、お客様は必要なパワー/シグナルをさらに提供するコネクターを購入できない場合があります。EXTreme Ten60パワー用コネクターは、最小限のスペースで電力ニーズを満たす標準モジュール式コンポーネントを提供します。
高電流電力を使用するお客様は、余分な接点や工具にお金を払うことなく、特定のパワー要件を可能な限り厳密に満たす必要があります。EXTreme Ten60パワーコネクターは、工具費用を負担することなく、幅広いパワーおよびシグナル要件、方向、用途にわたってパワー用コネクターアセンブリーの設計の柔軟性を提供します。
産業別アプリケーション
EV充電ステーション
電気自動車充電
電源装置
ラックサーバー
サーバー
発電機
高電圧電動工具用バッテリー
LED照明
配電システム
スマートLEDスクリーン
太陽電池
携帯電話基地局
電源装置
ルーター
スイッチ
この製品のアプリケーションはこれに限定されるものではありません。一般的なアプリケーションの一部を紹介しています。
よくある質問
独自のEXTreme Ten60コネクター構成はどこで設計できますか？
このリンクで、EXTreme Ten60のコネクター構成をご確認ください
アプリケーションの構成用3Dモデル、図面、サンプルを受け取るまでに通常どのくらい時間がかかりますか？
モレックスは、お客様の迅速な試作品設計要件のサポートに取り組んでいます。コンフィギュレーターには、お客様が提供できるタイミング要件があります。当社の通常の所要時間は、コンポーネントの在庫状況に応じて、モデルの場合は1営業日、図面の場合は1営業日、試作品の場合は約2週間です。
カスタム構成の標準的なリードタイムはどのくらいですか？
通常の生産リードタイムは、材料の在庫状況に応じて、標準の8週間から最大12週間の範囲です。
どのような場合にスプリットパワーブレードと標準ブレードを選択すべきですか？
EXTreme Ten60コネクターの標準ブレードは、5.50および7.50 mmピッチで95.0 Aの可能性を提供します。分割電力により、3.50mmピッチで片側あたり30.0A、または6.00mmピッチで60.0Aが可能になります。スプリットパワーブレードにより、より狭いスペースでより多くの+/-電流を流すことができます。
EXTreme Ten60コネクターの有効期限はどのくらいですか？
ソルダーテールコネクターと圧着端子の有効期限は18か月です。
プレスフィットテール付きコネクターの寿命は最長60か月です。
これらのコネクターは、どのような認定を提供しますか？
EXTreme Ten60コネクターは、CSA規格に認定されています。C22.2 No 182.3-M1987およびUL 1977 (ULファイル番号 E29179)。
シグナルピンには、どのアンペア数を流すことができますか？
EXTreme Ten60コネクターのシグナルピンの定格は、2.54mmピッチシグナルの場合は2.5A、高密度シグナル(HDS) 端子の場合は4.5Aです。
これらのコネクターは、何回の嵌合サイクルに対応できますか？
EXTreme Ten60コネクターの規格は、200回の挿抜サイクルです。モレックスは、EXTreme Ten60コネクターの故障テストサイクル仕様を提供していません。一部のアプリケーションでは、これらのコネクターをサイクル定格を超えて使用して成功しています。
EXTreme Ten60コネクターの嵌合深さはどれくらいですか？
コネクターをライトアングル対ライトアングル構成で使用する場合、嵌合深さは40.47mmになります。コネクターをライトアングル対ストレート構成で使用する場合、嵌合深さは29.63mmになります。
すべてのEXTreme Ten60コネクターは、ピンインペースト (PIP) に対応していますか？
標準のEXTreme Ten60コネクターは、標準の図面フットプリント (ビアホール寸法) のため、ピンインペースト (PIP) プロセスには対応していません。同じ構成を使用してお客様のPIP要件を満たす適切なスタンドオフと設置面積 (ビアホール寸法) のオプションを提供できるため、お問い合わせください。
どのようなブレード長のオプションがありますか？
First-mate-Last-break (FMLB) 接続や突入接続に使用できますか？
EXTreme Ten60コネクターは、8.00、10.00、および12.00 mmの長さのプラグブレード長を提供します。オフセットやFMLB接続を考慮してリセプタクルコネクターの長さを変更することはありません。
はい、これらのコネクターはFMLBおよび突入接続で使用できます。
どのようなシグナルピンの長さのオプションがありますか？
シグナルピンは、FMLBで使用できますか？
EXTreme Ten60コネクターの高密度シグナル端子は、3 つのプラグ接続長のオプション (6.54、7.54、および 8.54 mm) で利用できます。これらのシグナルピンは、FMLB構成で使用できます。どの列にどの構成が必要かについてはお問い合わせください。2.54mmピッチのシグナル端子は、列ごとにFMLBおよび2つの長さのオプション (6.54および8.54mm) 用に構成することもできます。
モレックスは、他のガイド長やPCB取り付けオプションを提供していますか？
EXTreme Ten60コネクターは、サイドガイドオプションとトップガイドオプションの両方で29.00 mmガイドと32.00 mmガイドを提供します。ご要望に応じて、より優れたPCB保持を実現するためのねじ込み式オプションもご利用いただけます。
どのようなPCBテールオプションが提供されていますか？
EXTreme Ten60コネクターには、3つのPCBテール オプションがあります。当社では、2.84mm (.062" PCB用) と 3.61mm (.093" PCB用) の2つのPCBはんだテールを提供しています。また、最大PCB厚さのない1.60 mm以上のPCBに使用できる、3.28 mmのプラグ端子と2.83 mmのリセプタクルを備えたプレスフィット端子も提供しています。
収集性/ずれとは何ですか？
EXTreme Ten60コネクターのサイドガイドは、X寸法とY寸法の両方で1.80 mmの位置ずれの収集性を提供します。トップガイドは、X寸法とY寸法の両方で2.40 mmのアライメント収集性を提供します。
PCBペグ以外のPCB保持機能はありますか？
EXTreme Ten60コネクターには、ねじ込み式取り付けオプションがあります。アプリケーションにねじ込み式オプションが必要な場合は、お問い合わせください。
これらはカードエッジコネクターとして使用できますか？
EXTreme Ten60コネクターは、他のEXTreme Ten60コネクターと嵌合できるように設計されています。エッジカードのオプションはありません。
