メザニンコネクター

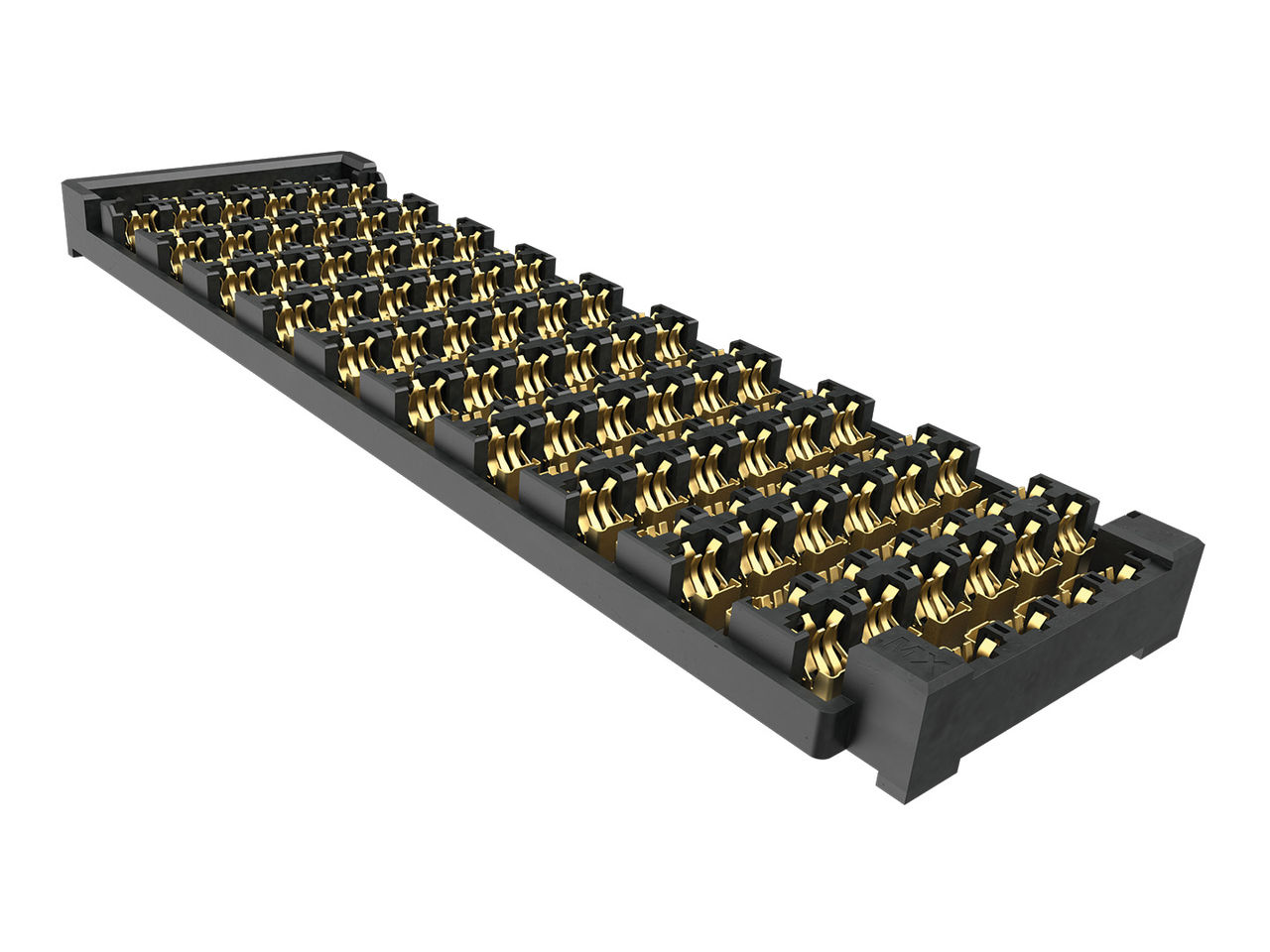

224Gbps以上のデータレートに対応するGemini Mezzコネクターは、完全シールドのディファレンシャルペアによりEMI、クロストーク、インピーダンス変動を低減し、AIクラスターやハイパースケールデータセンターにおける厳しい高速損失要件に対応します。ロープロファイルの雌雄同型設計とグリッドベースのレイアウトにより、在庫管理の簡素化、ルーティング制約の緩和、コネクターのフットプリント最小化を実現します。

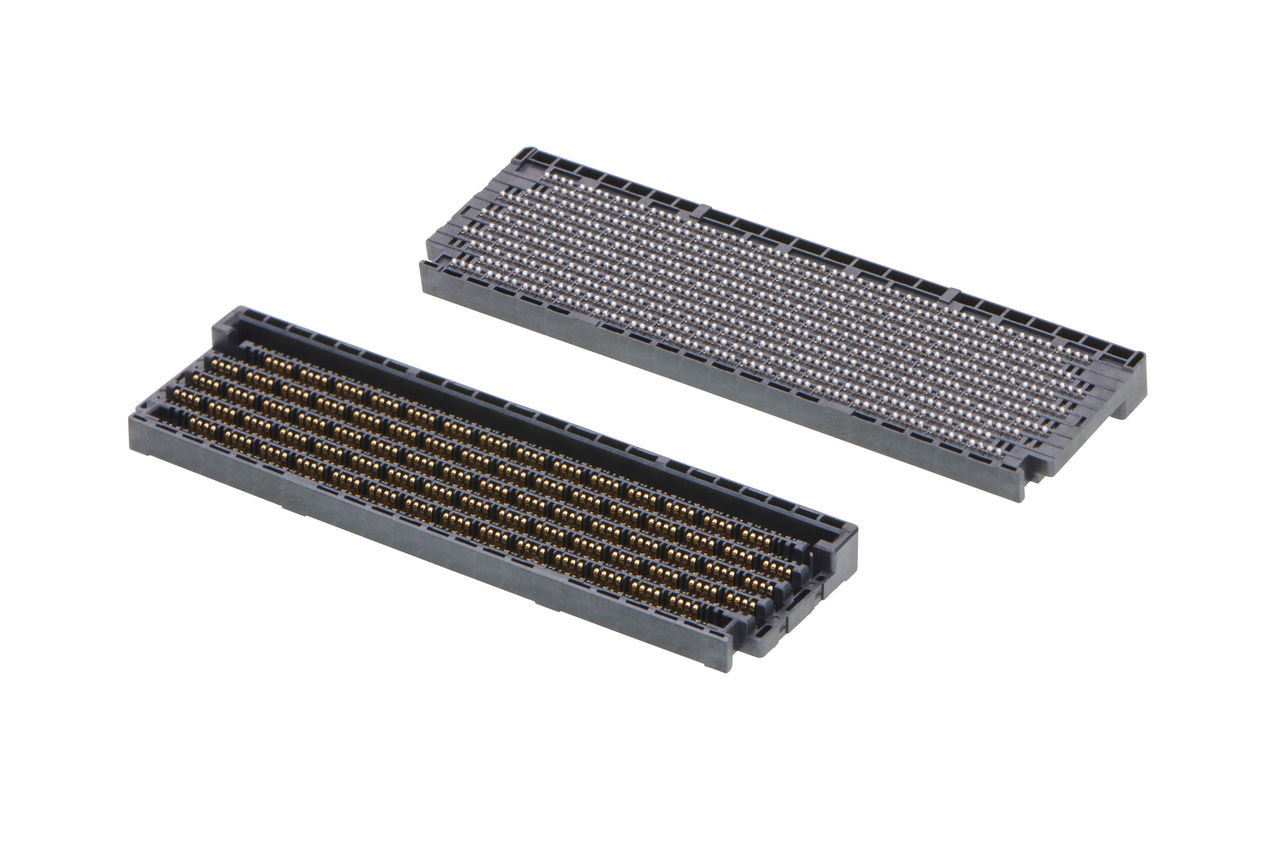

Mirror Mezzファミリーの雌雄同型かつフットプリント互換のコネクターは、アプリケーションコストと在庫コストを削減し、回路密度を最大化するとともに、さまざまなスタック高オプションにより設計柔軟性を向上させます。優れたシグナルインテグリティと最大224Gbpsのデータ速度は、電気通信、ネットワーキング、およびその他の高性能用途をサポートします。

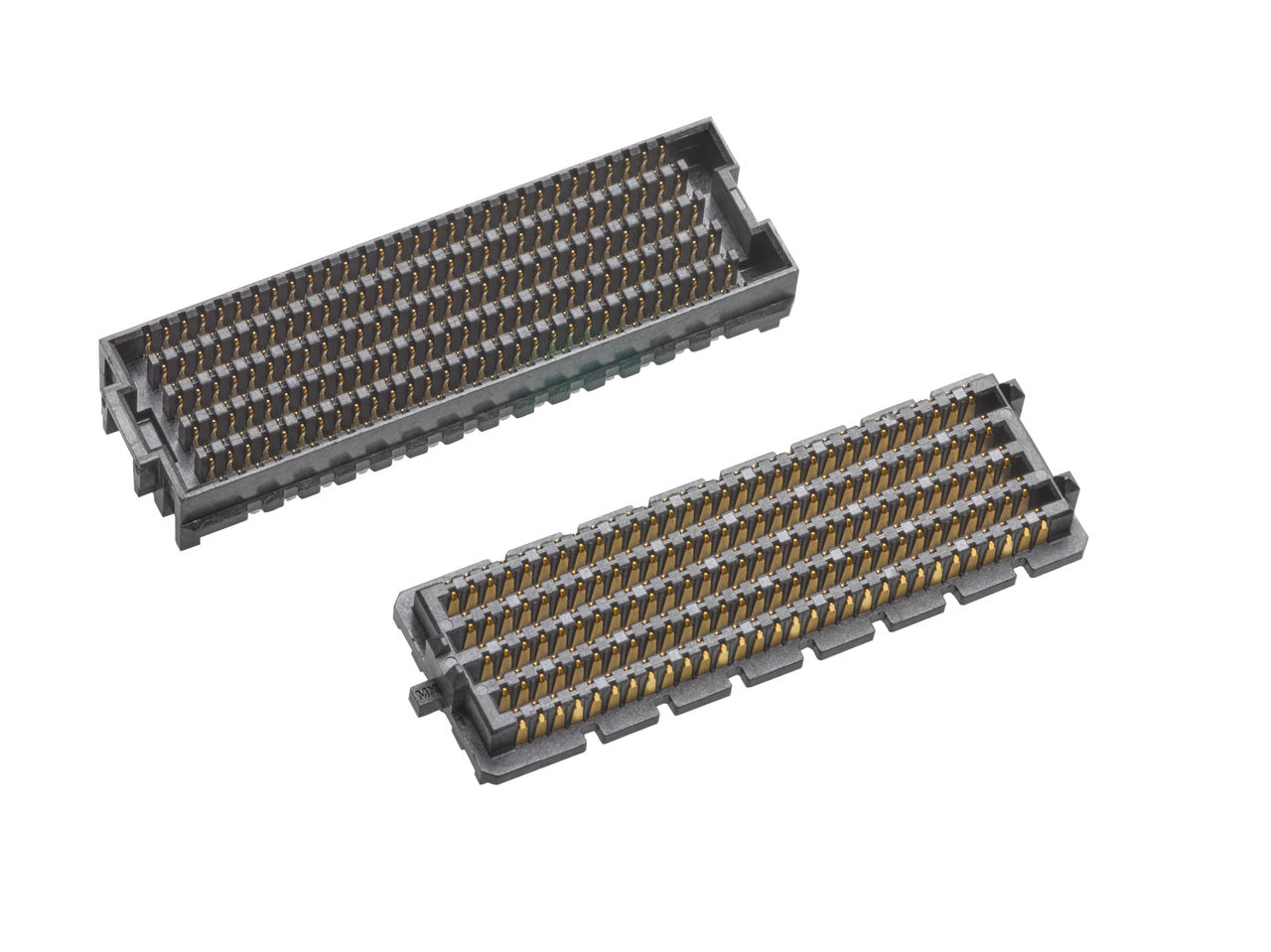

SEARAYおよびSEARAY Slimコネクターは、堅牢な設計と特許取得済みのSolder Charge結線技術により、組立を簡素化し、損傷リスクを低減します。複数のスタック高オプションと1.27×1.27mmのピッチグリッドは、設計柔軟性を向上させ、PCB占有面積を最適化します。

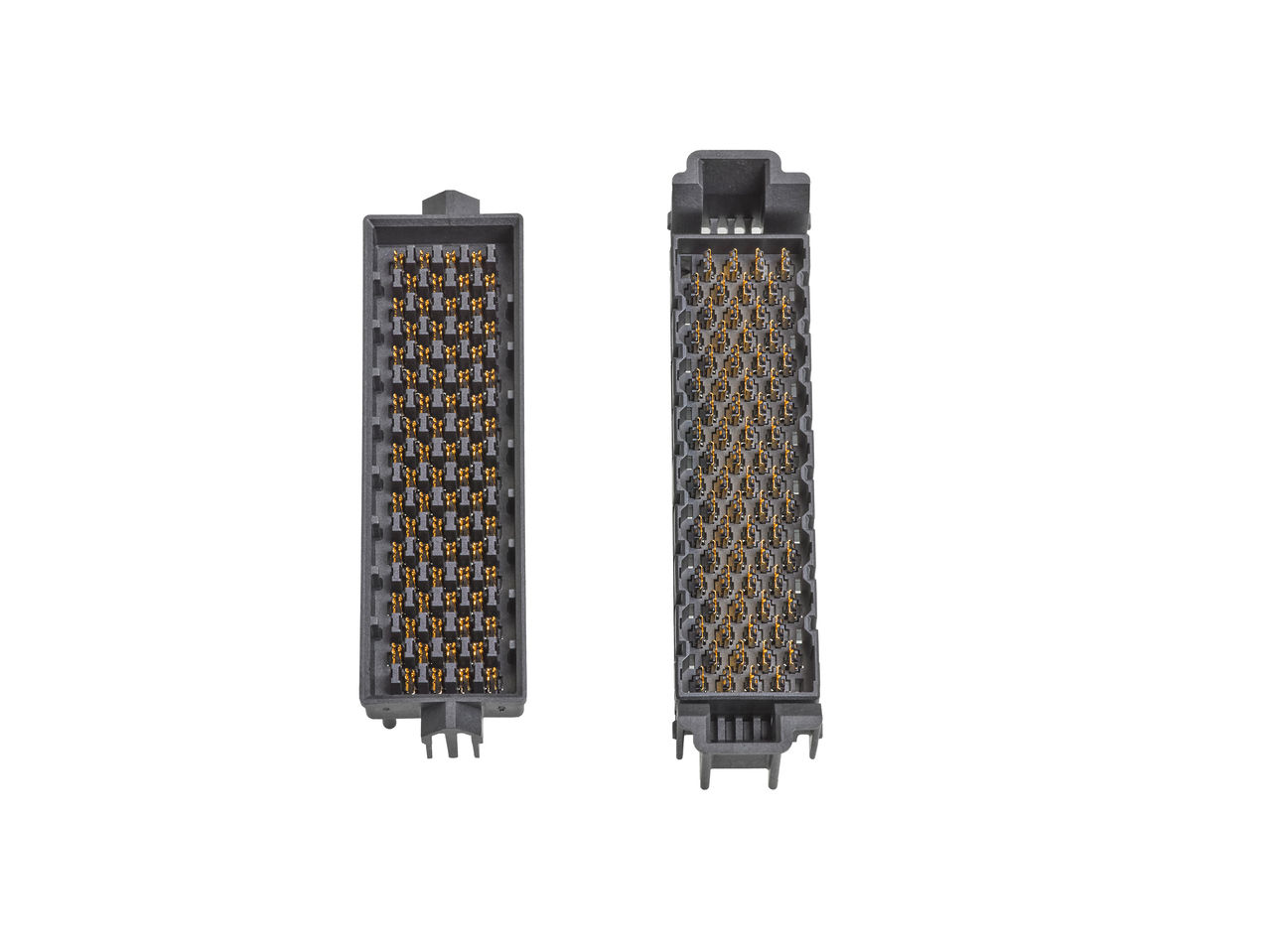

最大56Gbpsを実現し、シグナルインテグリティを強化するモジュール式のミラーイメージTriadウエハー設計を特徴としたNeoScaleコネクターは、優れた汎用性を提供します。各種スタック高、85または100オームのインピーダンス、および1層または2層PCB用に最適化された設計は、さまざまな基板対基板用途向けのソリューションを提供します。

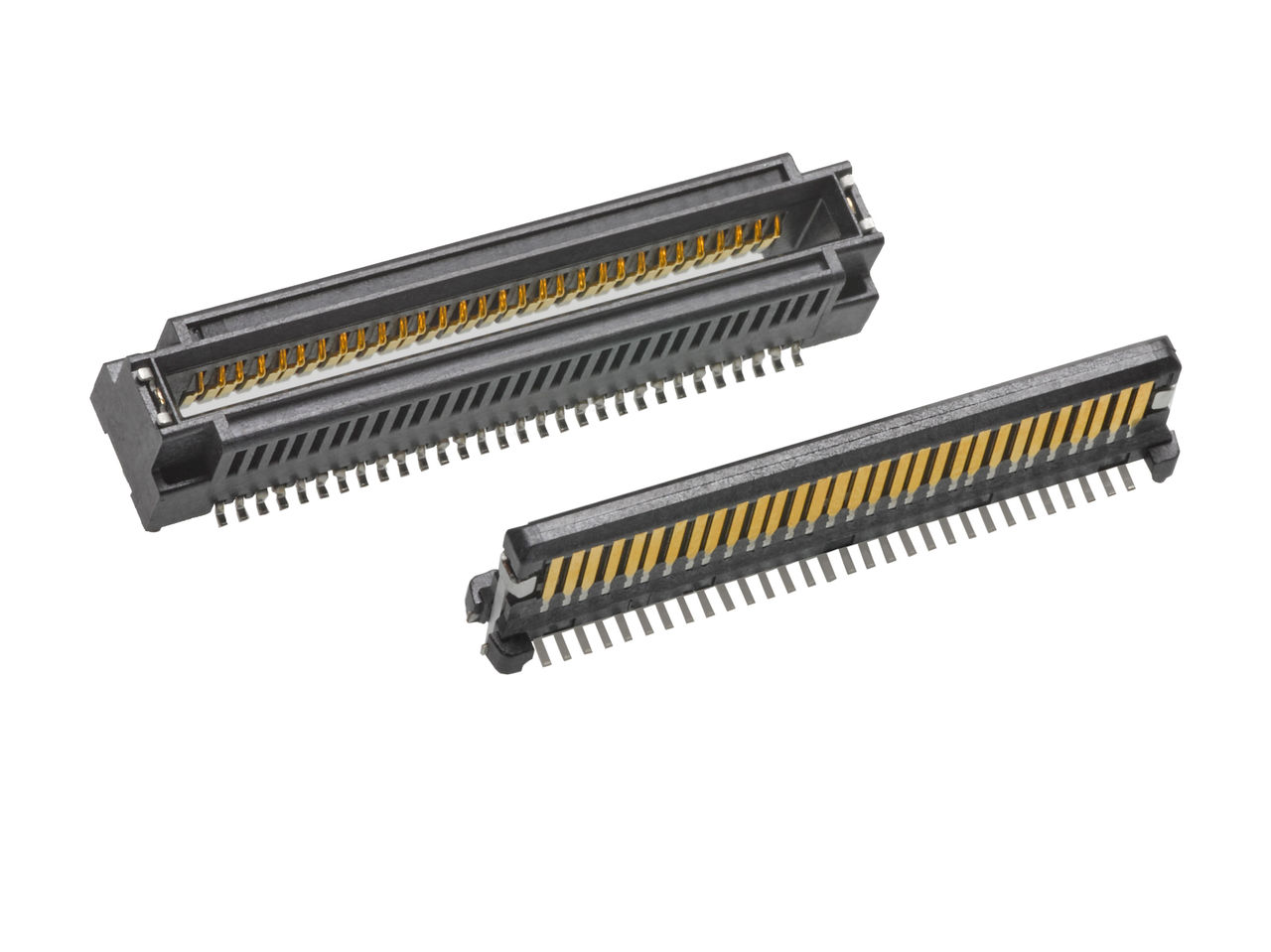

汎用性に優れたSpeedMezzコネクターは、56Gbpsのデータレート、複数の回路サイズに加え、メザニン、カードエッジ、ケーブルソリューションなどの各種プラグオプションを提供します。表面実装結線による高密度設計は、シグナルインテグリティを改善し、信頼性に優れた高速パフォーマンスを確保しながら、PCBスペースを最適化します。

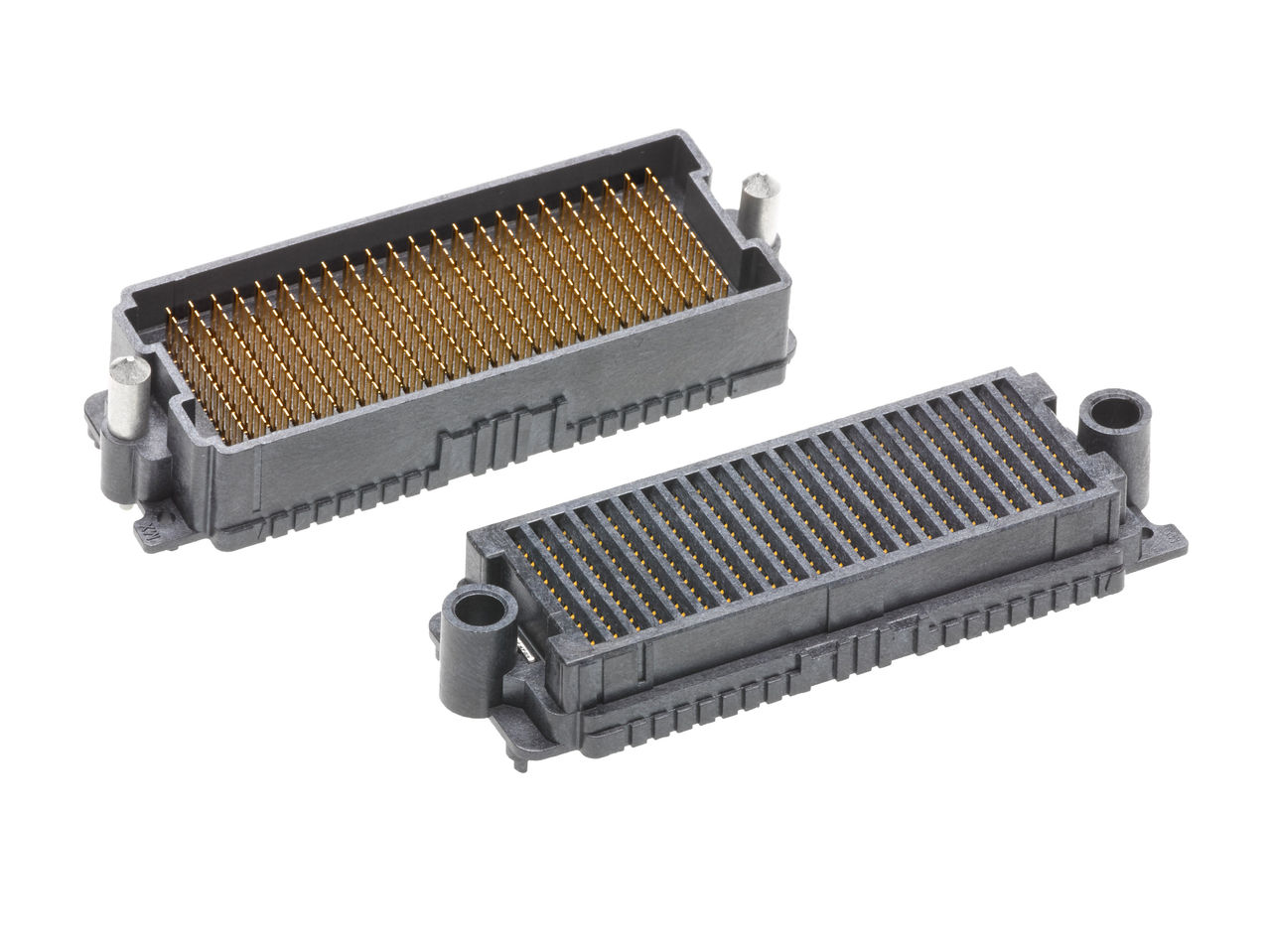

最大56Gbpsのデータレートを必要とする高密度メザニン用途に最適な、耐久性に優れたコンパクトなHD Mezzコネクターは、信頼性を高め、組立作業を円滑化するために、特許取得済みのSolder Charge結線、ガイドピン、および2点嵌合インタフェースコンタクトを活用しています。

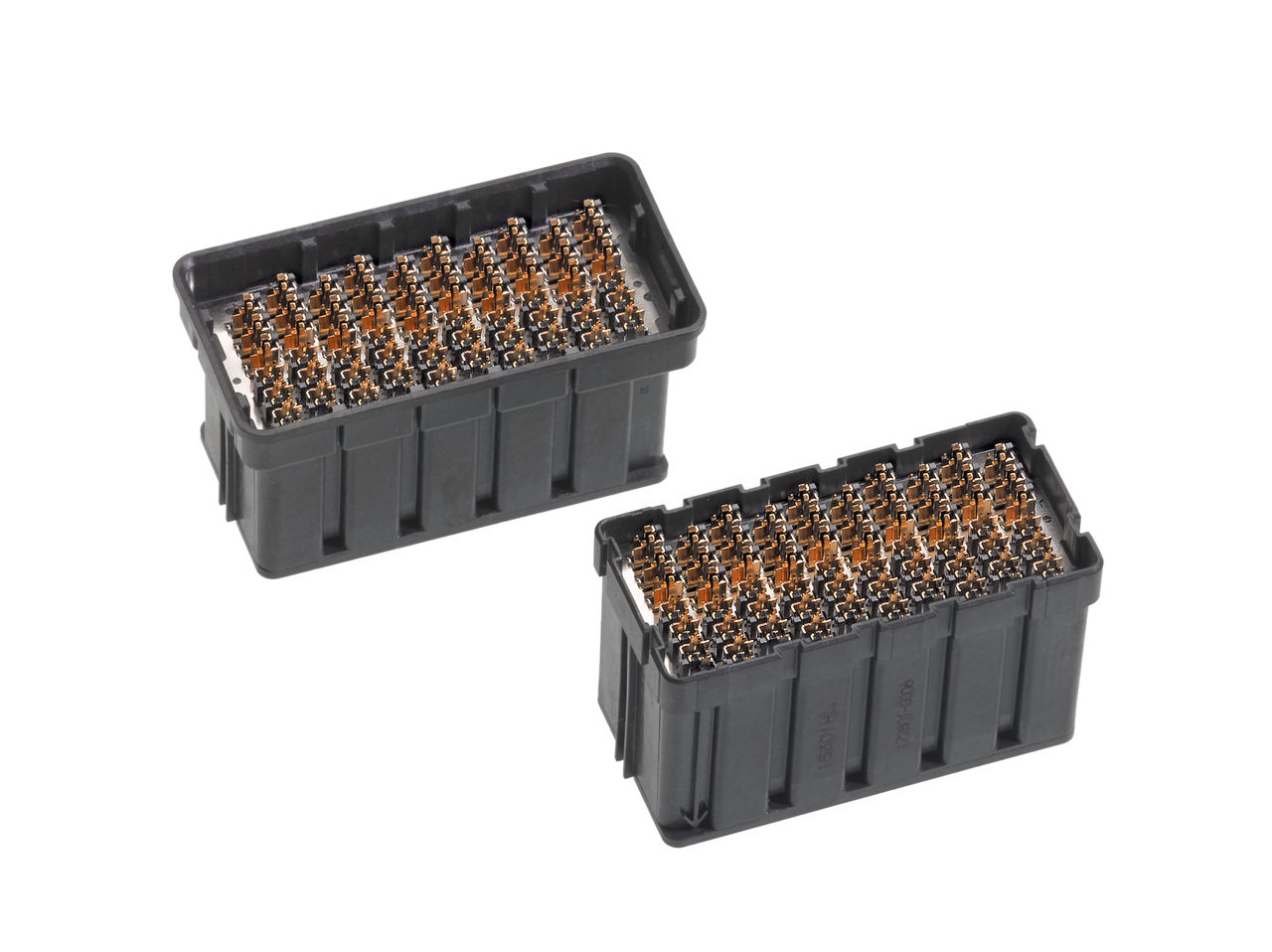

高密度NeoPressコネクターは、1平方インチあたり76のディファレンシャルペアと、設計柔軟性を高める85または100オームに調整可能なミラーイメージTriadウエハー設計を特長としています。さまざまなスタック高、最大28Gbpsのデータレート、耐久性に優れたハウジングは、信頼性の高いパフォーマンスを確保し、PCB上の限られたスペースの使用を最適化します。

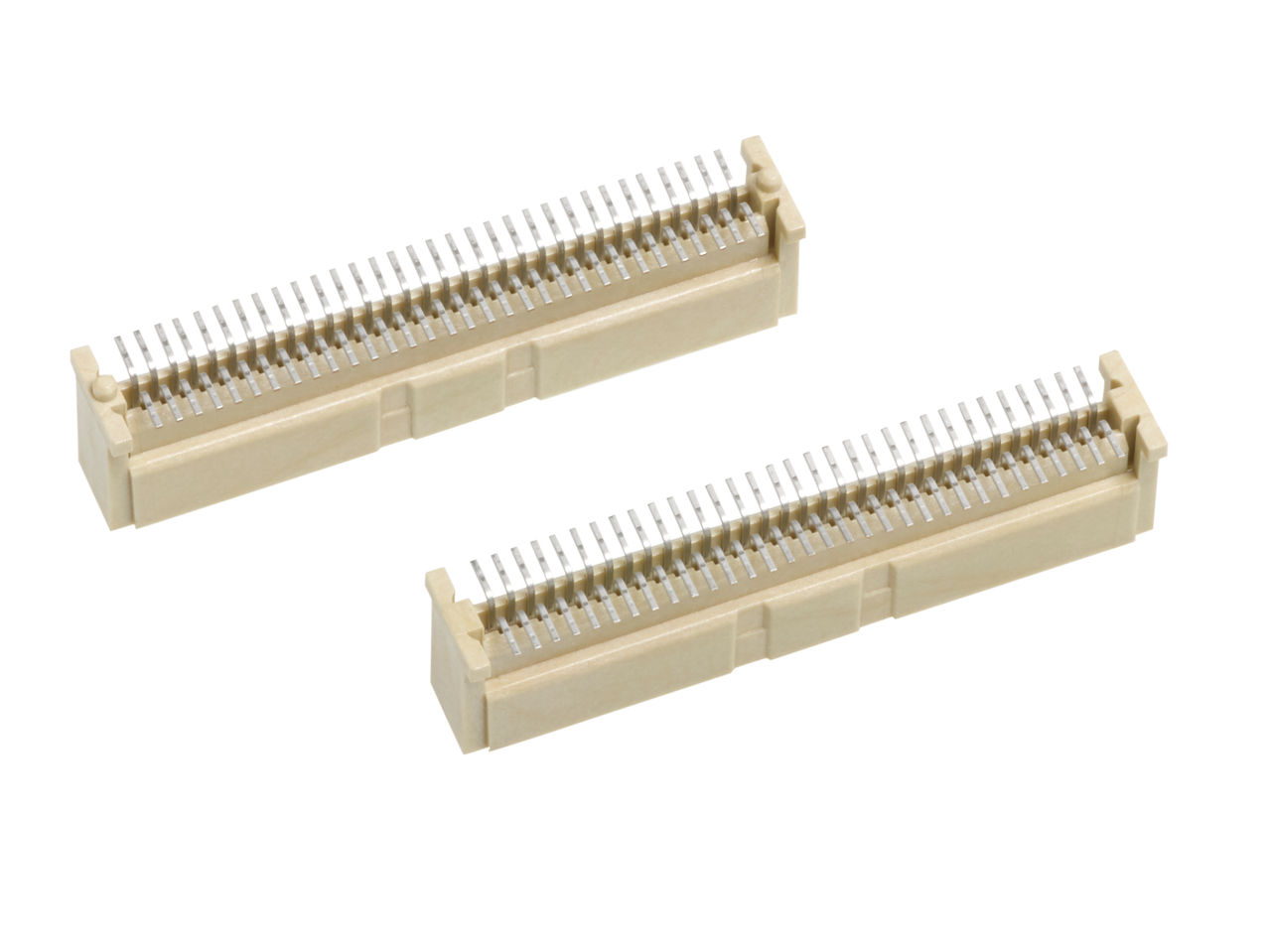

VMEbusおよびMultibusホストボードへの接続にIEEE 1386規格対応のPCIメザニンカードを使用する用途に最適な1.00mm メザニンコネクターは、コンタクトの損傷リスクを最小限に抑えるシュラウドハウジング設計、容易な設置のための低嵌合力、より優れた柔軟性のための複数のスタック高を提供します。
