産業ソリューション

産業オートメーション用ケーブル

モレックス産業オートメーション用ケーブルは、自動化およびプロセス制御接続の課題に対処するように設計されており、ビルダーとシステムインテグレータに幅広いアプリケーションでの柔軟な機能を提供し、過酷な環境での信頼性の高い高速動作を確保します。

お問い合わせ

特徴と利点

産業オートメーションシステムやプロセスコントロールシステムの接続性を最適化するには、過酷な環境で耐久性を維持するように設計された、堅牢で汎用性の高いケーブルが必要です。モレックスは、特定のお客様のニーズを満たし、最も厳しい製造者標準に準拠するようにカスタム設計された産業オートメーション用ケーブルを製造しています。これらのケーブルは、サーボ、モーター、その他デバイスとの信号通信と制御通信から、イーサネットケーブルとハイブリッドケーブルまで、さまざまな用途をサポートします。ケーブルは、多様な地域の認証要件を満たすとともに、高温、振動、水、または化学物質にさらされる過酷な条件下で一貫した性能を発揮するように設計されています。

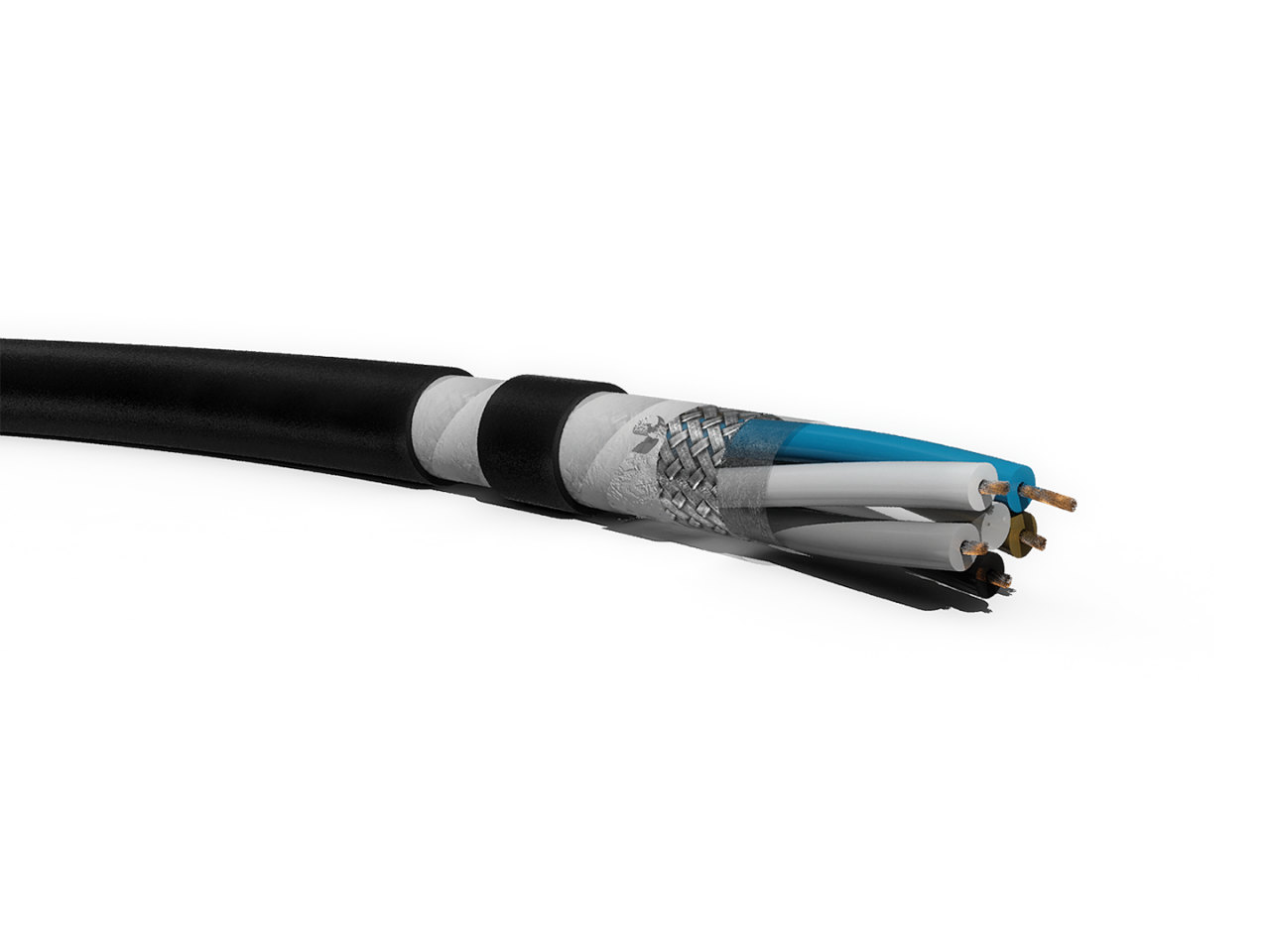

信号ケーブルと制御ケーブル

モレックスは、PVCまたはハロゲンフリーPURで被覆された、シールド付きおよびシールドなしの信号ケーブルと制御ケーブルを製造しており、油や産業用流体に対する耐薬品性に加えて難燃性も提供しています。これらのケーブルは、曲げ半径を小さくしたアプリケーションなど、固定環境または移動可能環境用に設計されています。製品はUL/CSA、UKCA、CE、RoHS認定を受けているほか、DESINA規格に準拠しています。

画像

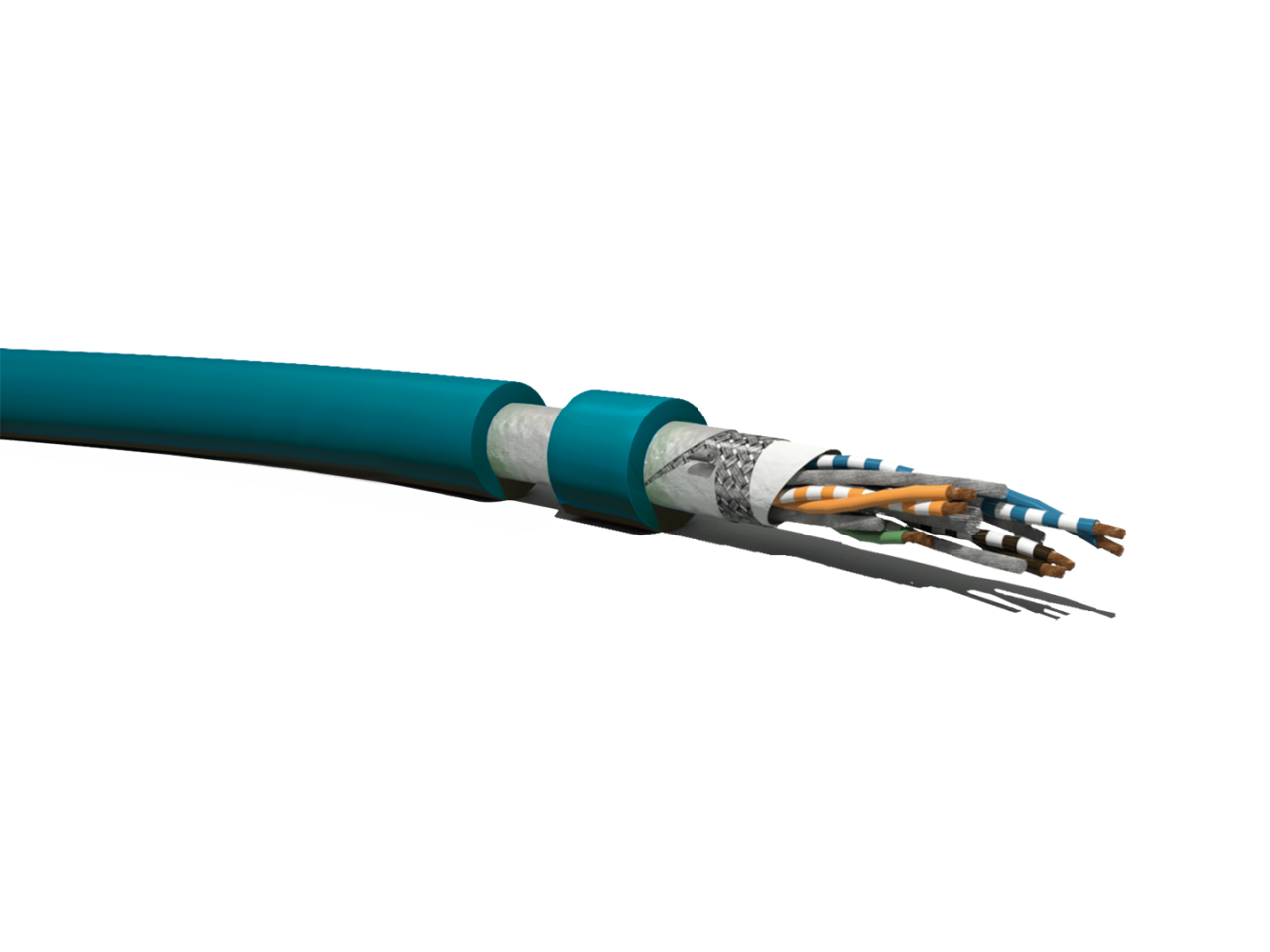

サーボケーブルとモーターケーブル

モレックスの電源と制御用サーボとサーボハイブリッドモーターケーブルは、最も厳しいメーカー規格に準拠するよう製造されています。可動環境やチェーン環境、狭い曲げ半径での使用向けに開発されたこれらのケーブルには、難燃性と、油や産業用流体に対する耐薬品性を備えたPVCまたはハロゲンフリーPURのアウターシースが使用されています。

画像

エンコーダーケーブルとリゾルバーケーブル

モレックスのフィードバックエンコーダーケーブルとリゾルバーケーブルは、高品質の信号を提供し、高性能メーカーの要件を満たします。可動用途またはチェーン用途向けに設計されたフィードバックケーブルにはPVCまたはハロゲンフリーPURのアウターシースが使用され、狭い曲げ半径での使用に適しており、難燃性、および油や産業用流体に対する耐薬品性を備えています。製品はUL/CSA、UKCA、CE、RoHS認定を受けており、DESINA規格にも準拠しています。

画像

産業用イーサネットケーブル

モレックスの産業用イーサネットケーブルは産業用途向けに特別に設計されており、FastConnectテクノロジーでの使用が可能です。これらのケーブルは、EtherCAT、EtherNet/IP、PROFINETなどのプロトコルに適合しています。ケーブルは、10/100Mbps、1Gbpsから現在の10Gbpsまでの動的帯域幅調整と、最大600MHzのデータ送信周波数を提供します。この設計は、可動用途向けのPVCまたはハロゲンフリーPURのアウターシースを特徴とし、油や産業用流体に対する耐薬品性に加えて難燃性も備えています。製品はUL/CSA、UKCA、CE、RoHS認定を受けており、DESINA規格にも準拠しています。

画像

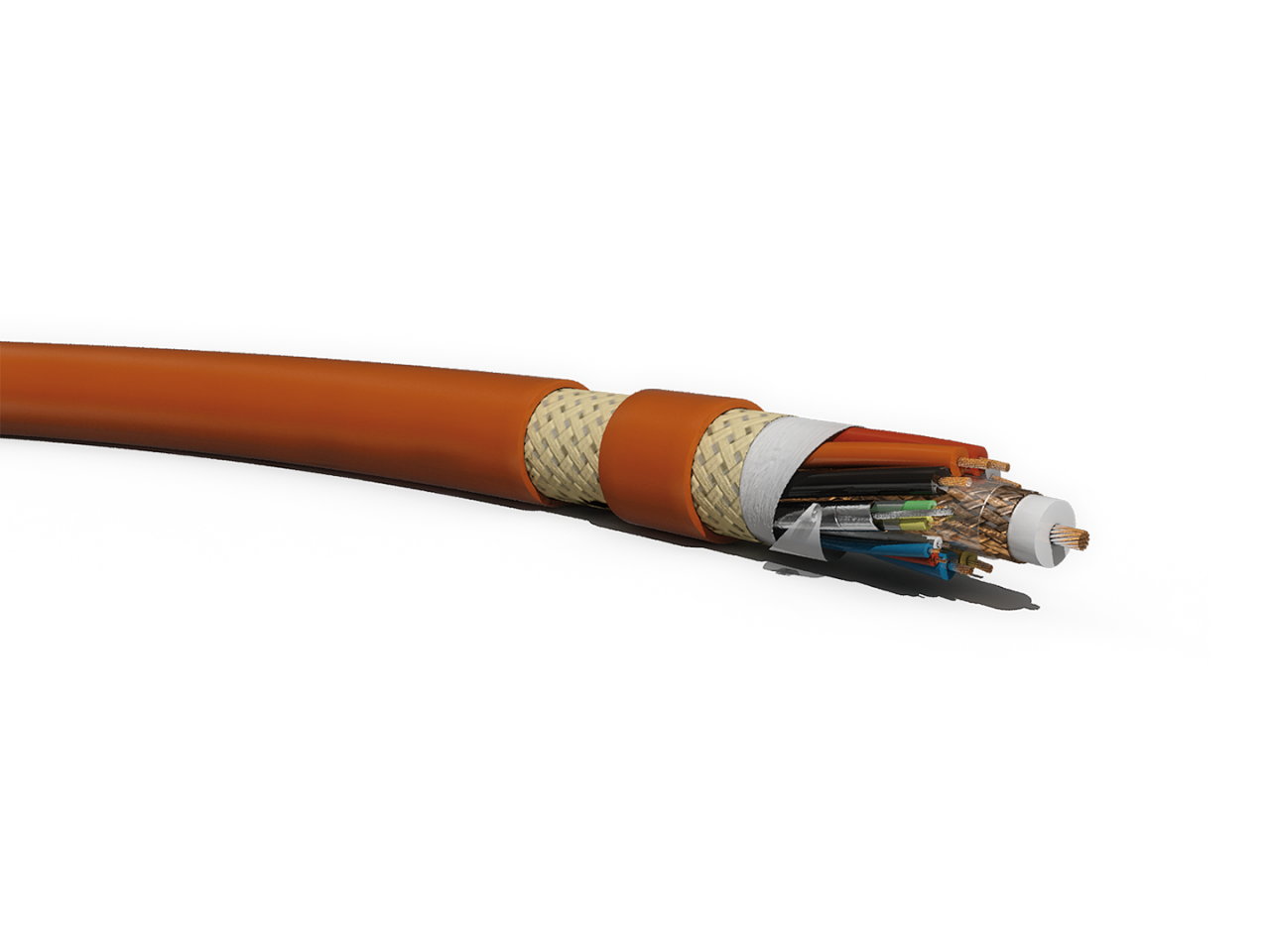

OEMハイブリッドケーブル

モレックスのOEMハイブリッドケーブルは、お客様固有のニーズを満たすためにカスタム設計されています。その機能は可動用途に特化しており、PVC、特殊TPE、またはハロゲンフリー PUR のアウターシース、-50から+150℃の動作温度、最大1,000Vの動作電圧、油や産業用流体に対する耐薬品性、および難燃性を備えています。トーション、ドラッグチェーン、スパイラル、リフティング、およびその他多くの用途に適した特別な設計を利用できます。

画像

認定

モレックスの産業オートメーションケーブルは、モレックスの精密製造と試験機能により、さまざまな地域の厳しい認証要件を満たし、過酷な環境でも一貫した性能を発揮します。ケーブルはDESINA規格に準拠しており、産業用イーサネット製品はEtherCAT、EtherNet/IP、PROFINETなどの規格に適合しています。

画像

生産機器

  • 最大16mm2（6AWG）の断面積をご用意
  • 最大外径30.00mm（1.1インチ）
  • 産業用イーサネットCat5/6/7専用の絶縁押出機など、一次（コア）絶縁体とジャケット用の9つの押出ライン
  • 産業用イーサネット Cat5/6/7専用のバックトーションアセンブリーマシン2台など、9台のバックトーションケーブル設置マシンと3台のトーションケーブル設置マシン
  • 62台のキャリアブレーダー（8、16、24リール）
  • 7台の銅より線マシン

検査機器

  • 燃焼試験
  • プラスチック材分析
  • きず摩耗試験
  • ストリップ能力の力試験
  • 動的/屈曲試験
  • 「チクタク」試験
  • 曲げ試験
  • ねじり試験
  • ドラッグチェーン試験
  • プログラム可能LCRブリッジ
  • ネットワークケーブル認定アナライザー

ケーブル素材
導体素材オプション

  • はだかまたは錫めっき銅
  • 銅覆鋼
  • 合金

絶縁/ジャケット素材オプション

  • PVC
  • ソリッドと発泡ポリエチレン（LD、MD、HD）
  • ソリッドと発泡ポリプロピレン
  • TPE-E（「ハイトレル」）
  • TPE-U（ポリウレタン）
  • XLPE（架橋ポリエチレン）
  • XLPO（架橋ゴム）
  • TPE-O（「サントプレーン」）
  • LS0H（ロースモークゼロハロゲン）
  • LS0H（ロースモークゼロハロゲン）
  • WSOR（耐溶接スラグ・耐油）

動画

モレックスの産業オートメーション向け標準およびカスタムFlamarケーブル

産業分野のお客様は、要件の厳しい環境内の複雑なネットワーク全体で電力、信号、およびデータ接続性をサポートする、汎用性が高く、堅牢でカスタマイズされたケーブルを必要としています。モレックスは、世界最先端の産業用ケーブルを設計および製造しており、サイズ、強度、柔軟性、実用性、環境耐性に関する厳密なニーズを満たしています。モレックスの産業用ケーブルソリューションの多様性と機能の詳細をお確かめください。
