连接器接触保持力指南

连接器种类繁多，每一种都经过精心设计，具有独特的机械和电气特性，以满足各种应用要求。连接器选择的一个关键方面是接触保持力方法。在连接器设计中，保持力方法是通过机械手段将对配部件牢固连接，以保持电气连续性，并在震动、热循环及其他工作应力下防止松动。本文将全面概述常见连接器保持力方法及其所需的设计权衡因素，阐述工程师如何兼顾简易性、可靠性与成本，为特定应用选择合适的连接器。

连接器保持力方法在两个不同的层面发挥作用：连接器外壳和各个端子。连接器层面的配置使插座及其对配接口保持稳固，而端子层面的特性使端子本身牢固地插入外壳内。以下各部分将分别探讨每种保持力方法，并关注其设计中固有的权衡因素。

连接器层面的关键保持策略包括摩擦保持力、压力锁紧、连接器定位 (CPA)、螺丝或螺栓保持力、卡口耦合和推-拉式耦合。

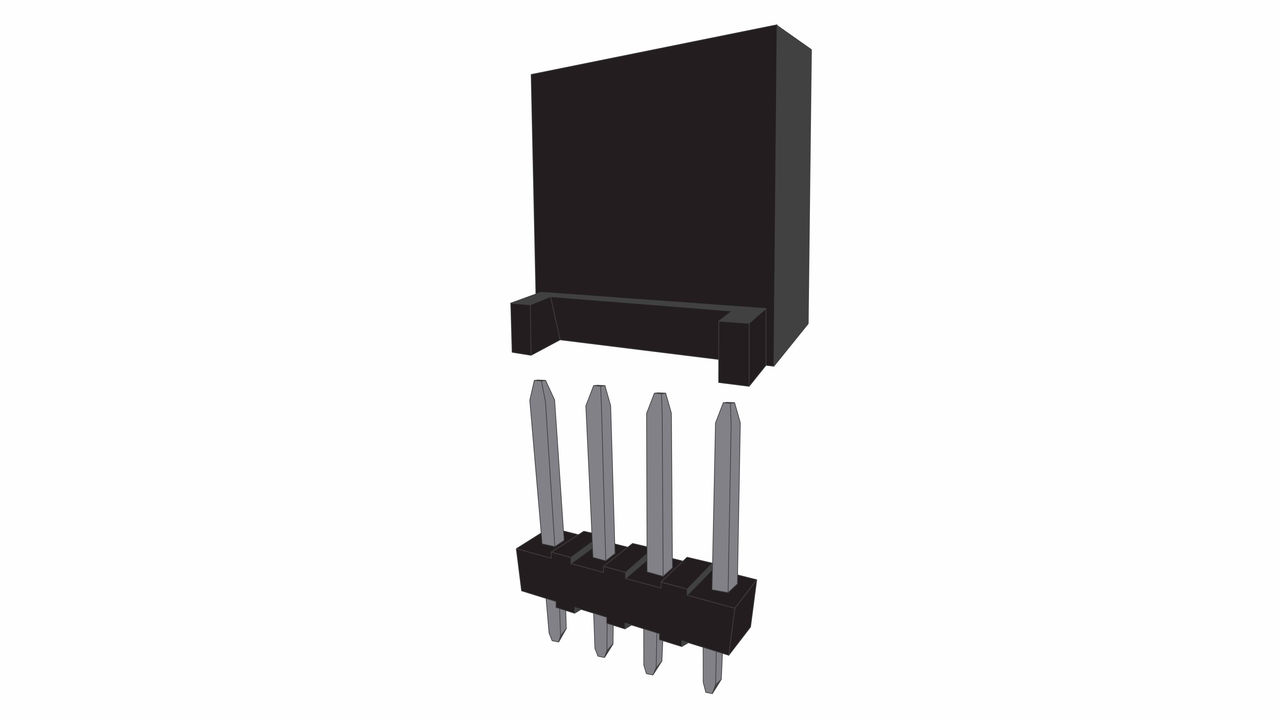

摩擦保持力是固定连接器组件最简单、使用最广泛的方法之一。这种方法依赖于对配部件间的受控干涉，通过产生摩擦力来阻止移动和防止部件脱离。

这种方法有时被称为摩擦配合保持力，它不使用任何形式的卡子或锁拴，因此能凭借简单的机械设计打造出紧凑型连接器。尽管它具有成本低、部件少、易于对配和拔脱等优点，但它的用途通常仅限于低震动应用场景。

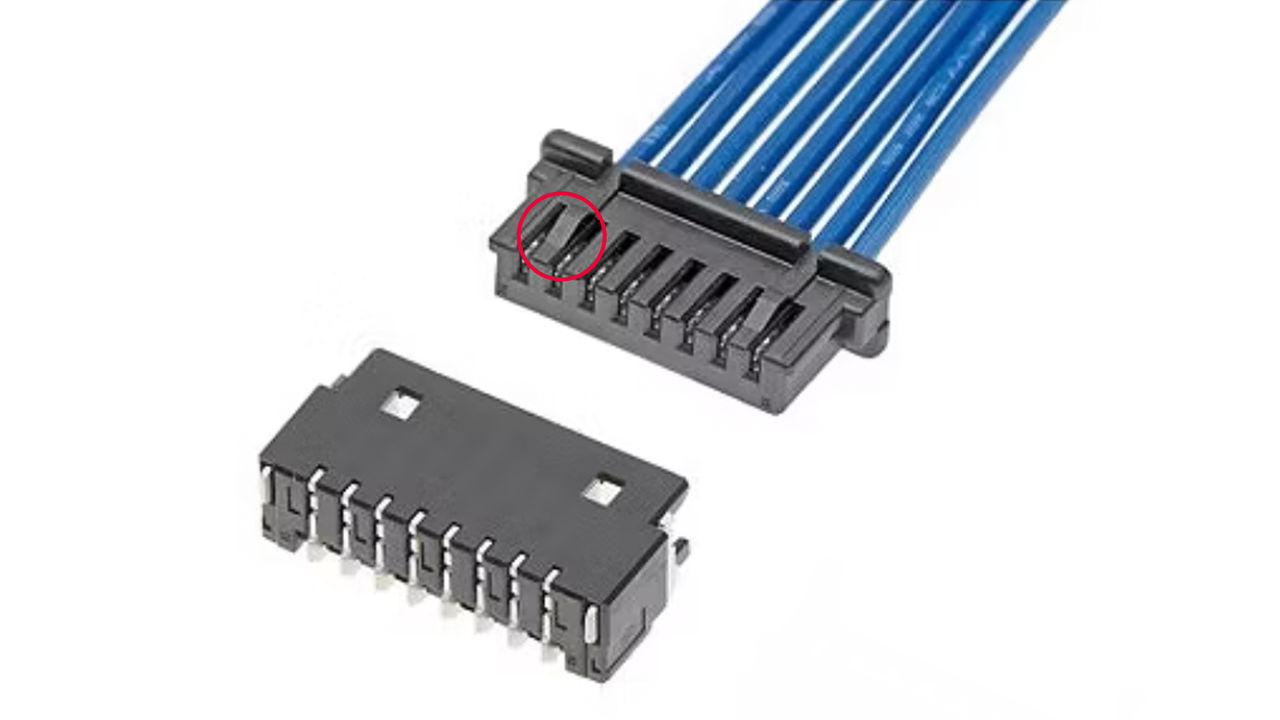

为增强抗震性能，部分连接器采用摩擦锁保持力技术，通过凸起结构或模制特性与对配部件的对应凹槽相互嵌合。

该配置无需复杂的完整锁拴，可实现轻度锁定。虽然与基础的摩擦配合保持力相比，抗震性更强，但与具有压力锁紧的系统相比，其更容易断开，如下一节所述。

压力锁紧保持力涉及接片或锁拴等机械特性，这些特性会在对配时主动接合以固定连接器，并防止意外断开。

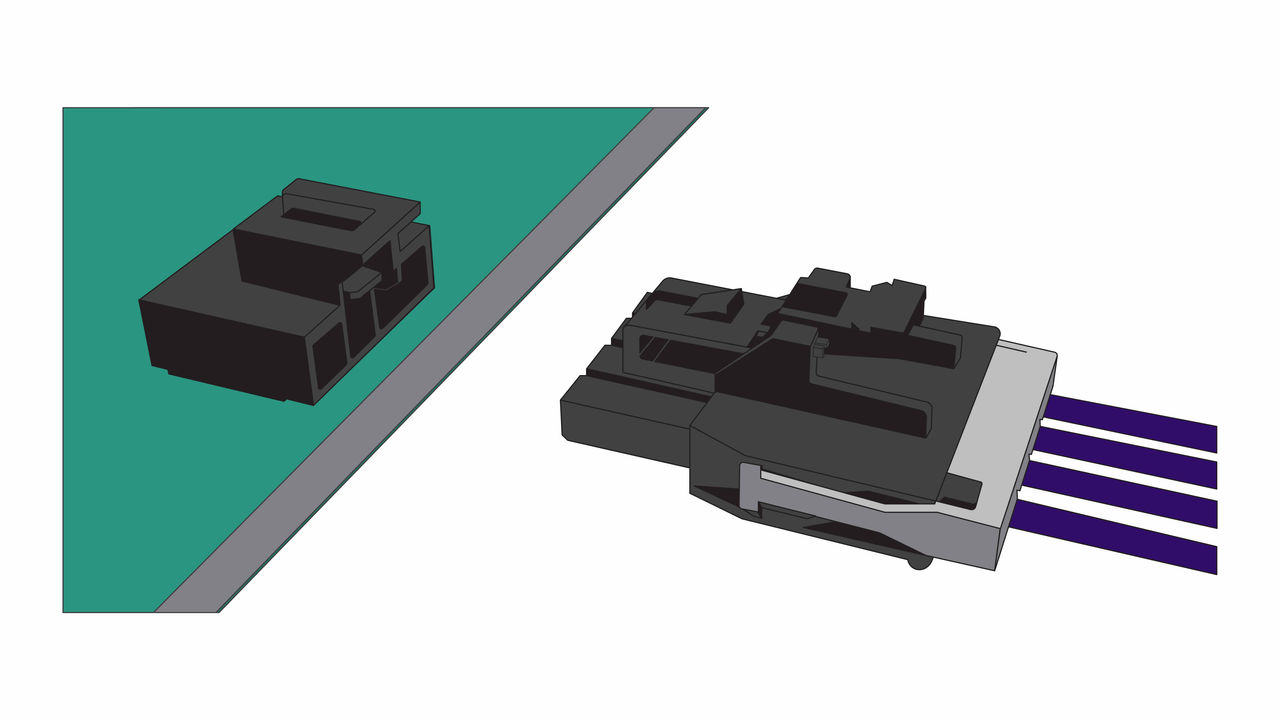

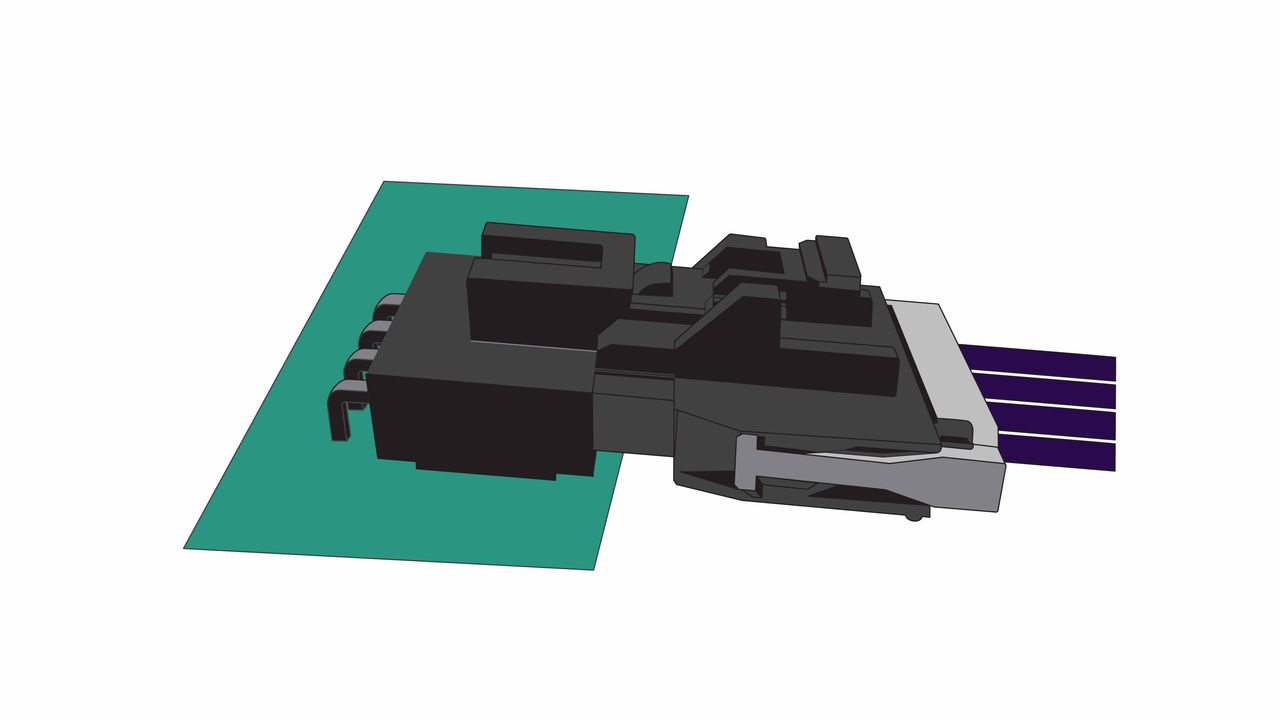

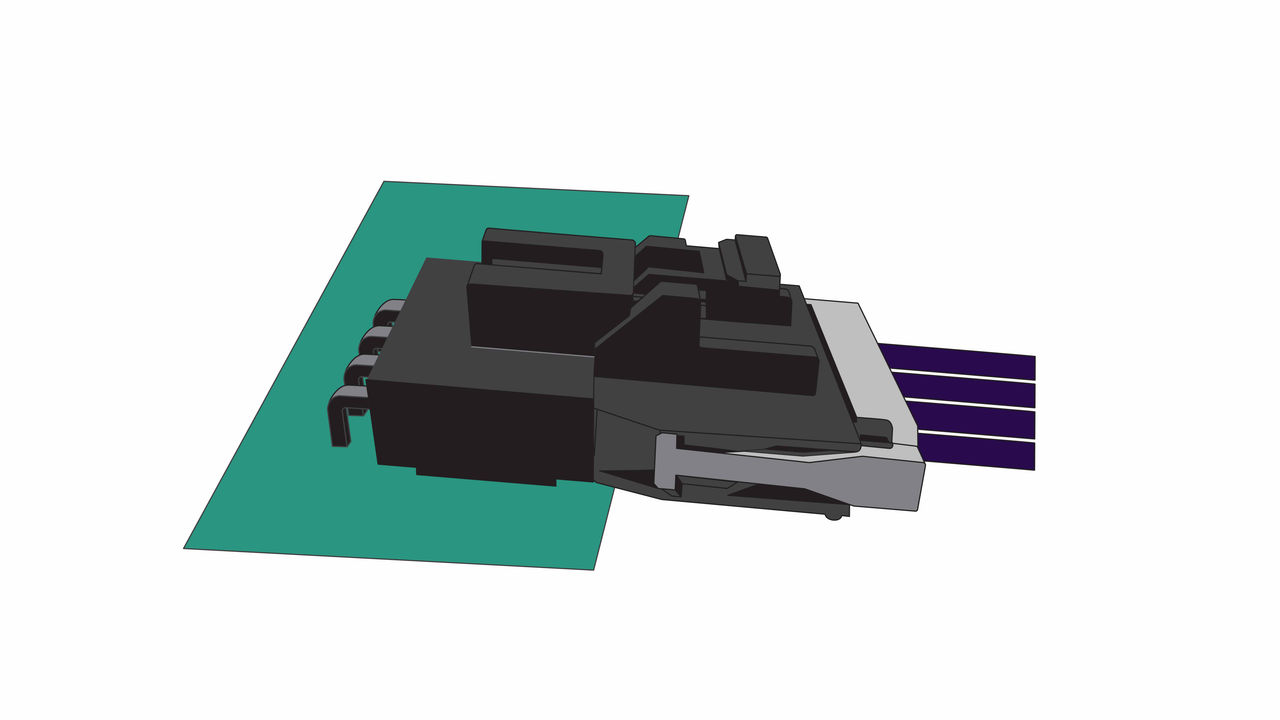

左侧图片显示插头和插座处于完全分离状态。中间的图片显示，当插入插座时，锁紧结构暂时性地向下偏转。当插座如右侧图片所示达到完全对配的位置时，锁定结构就会卡入到位，从而固定连接并防止意外拔脱。

该保持力机构在完全对配时会发出“咔嗒”声，提供触觉和听觉确认，保证稳固连接。如需拔脱连接器，必须手动按下锁定锁拴，才能解除保持力特性。

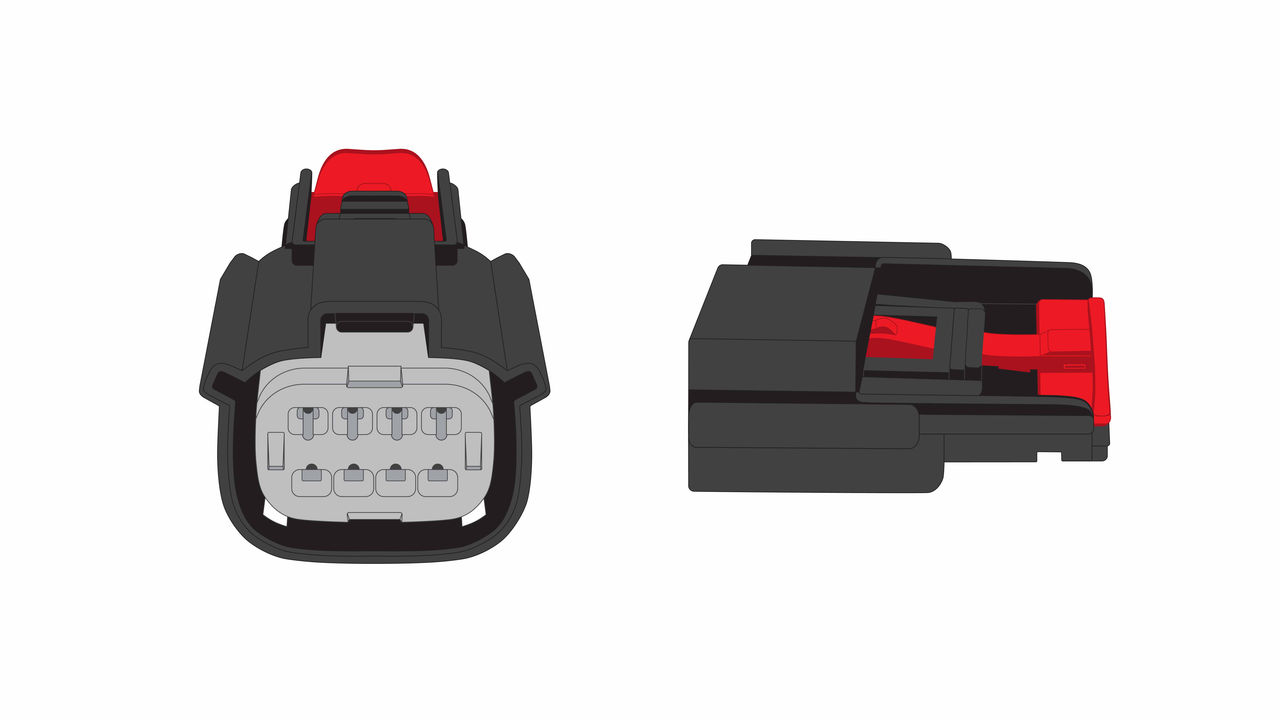

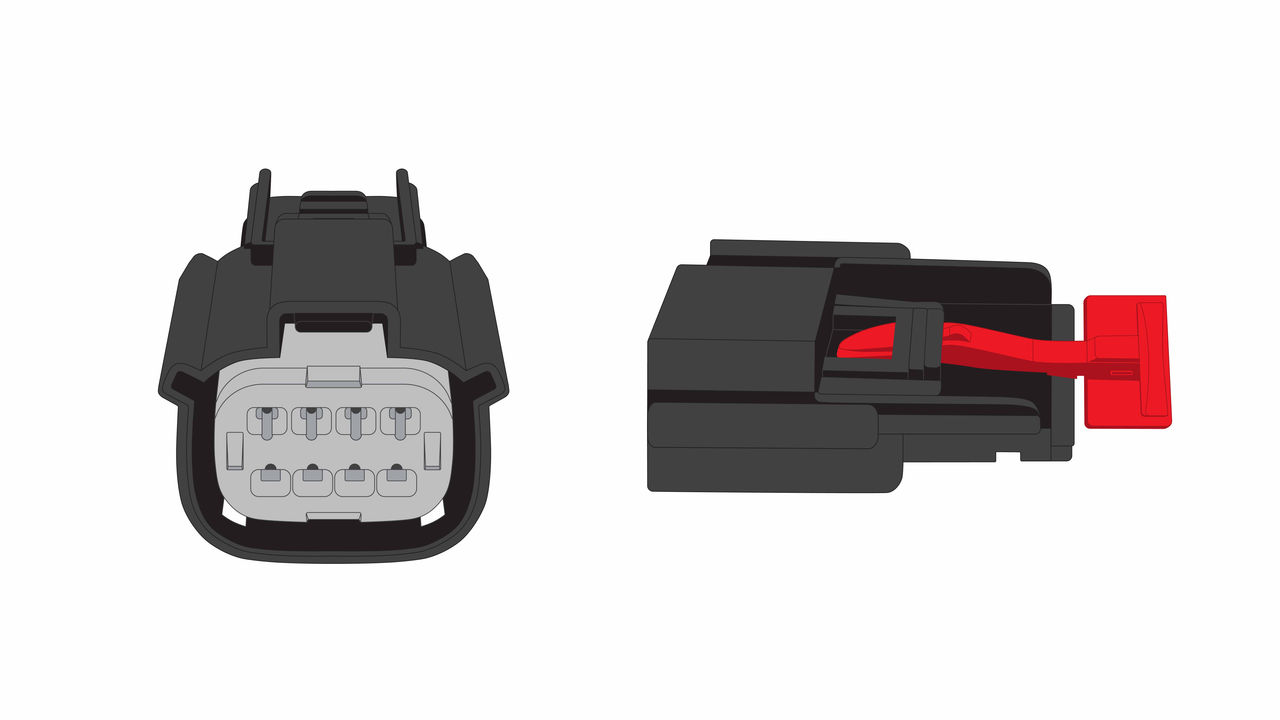

与摩擦设计相比，压力锁紧连接器具有更强的保持力，且其稳固性可以通过用作次级锁闩的连接器定位 (CPA) 特性进一步增强。安装后，CPA 组件可防止主锁定锁拴被压下，确保对配的连接器的两半保持稳固接合，防止意外分离。

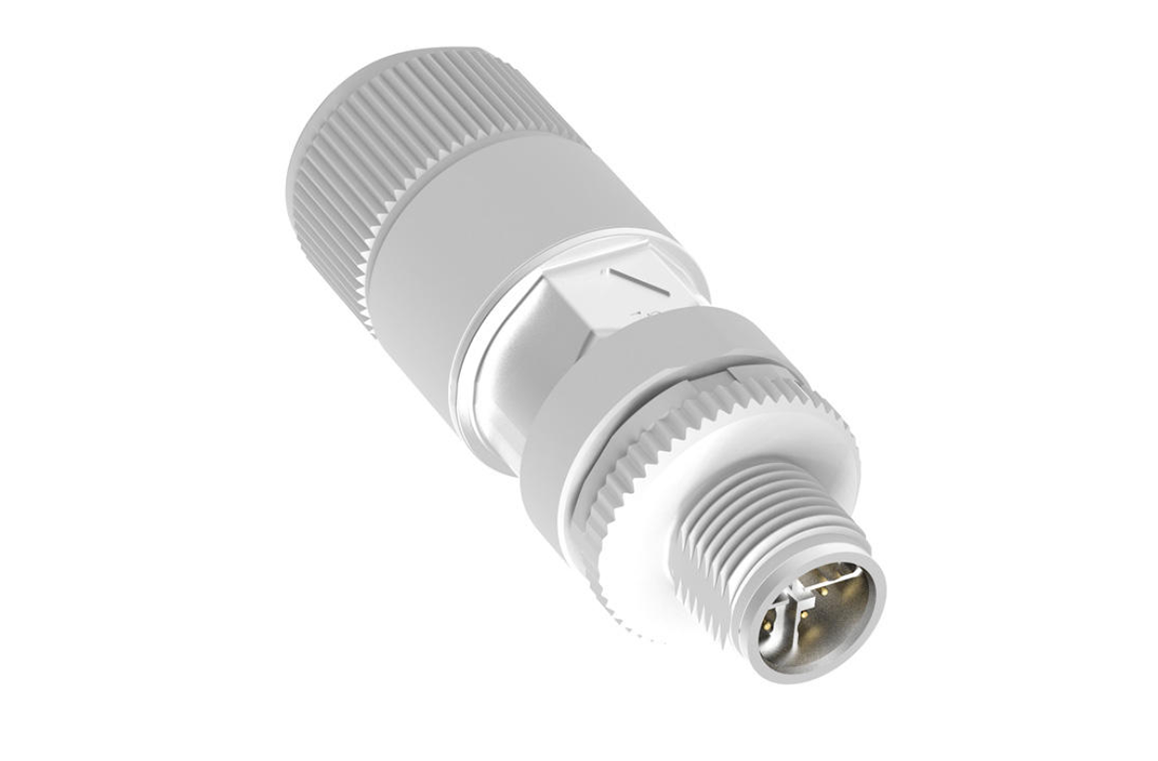

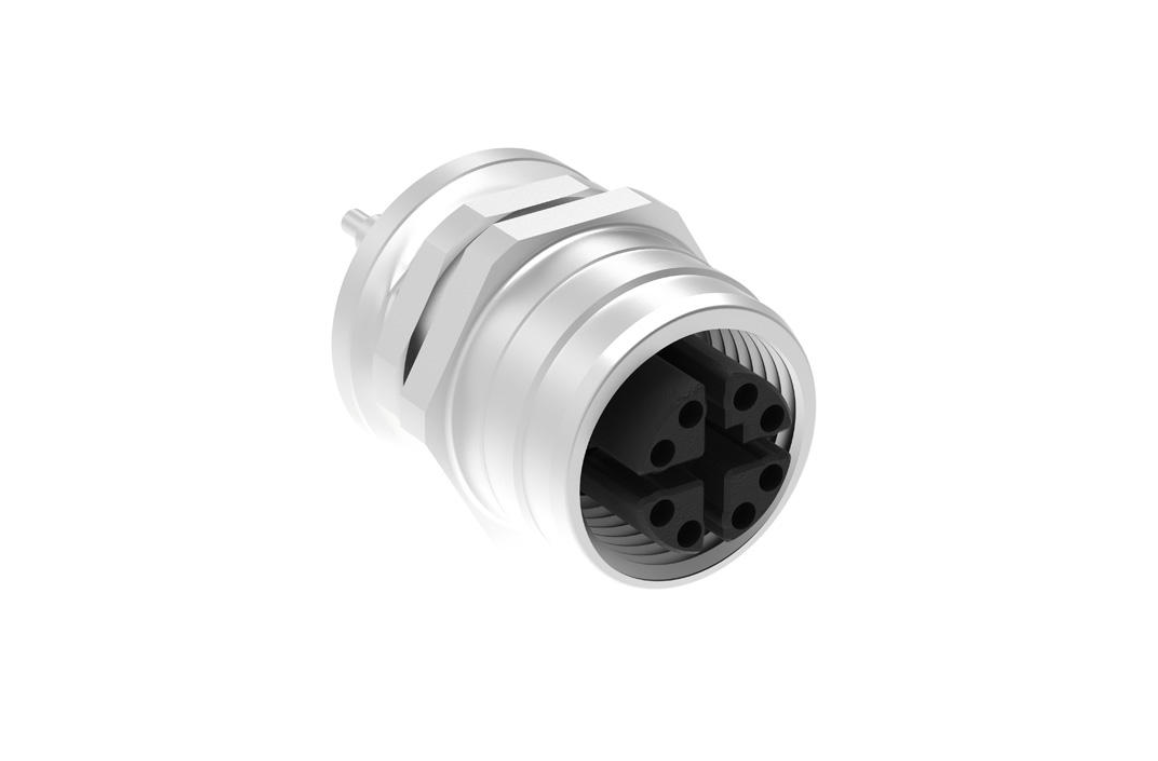

该方法通过插针式和插孔式的两半螺纹对配实现稳固锁紧，形成耐用且抗震动的连接。此类保持力方法通常应用于圆形连接器和工业连接器中，稳固的机械接合是其核心优势。

螺纹接合连接器在冲击或震动下能保持电气连续性，当与垫圈或 O 形圈配合使用时，还可提供环境密封。然而，这种保持力方法需要工具或可控手动扭矩，因此装配速度比锁拴方案慢。该系列连接器还存在螺纹错扣风险且体积通常较大，因此广泛应用于航空航天、国防及重型机械应用，在这些场景中，最大保持力与可靠性远比装配速度更重要。

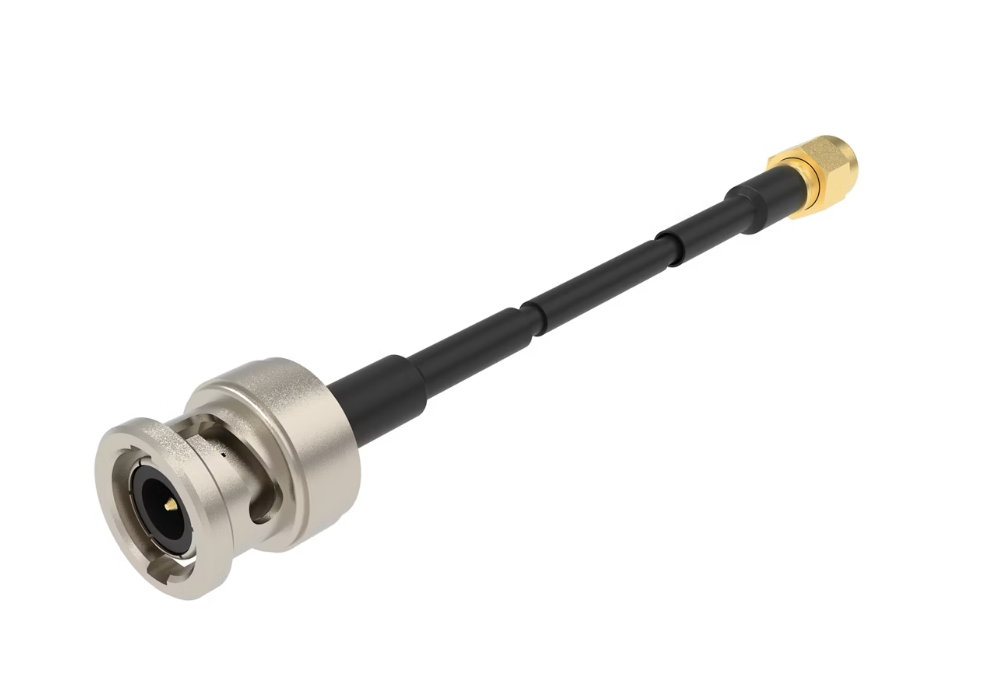

卡口耦合是一种快速连接机制，通过简单的推转动作即可锁定两个组件。与螺纹接合类似，这种保持力方法广泛用于圆形连接器和工业连接器中。

卡口耦合采用销槽结构而非螺纹：插座设有卡销，插头则配备匹配槽，旋转约三分之一圈即可实现接合。这种设计既能实现快速接合和断连，又能彻底消除螺纹错扣风险，并通过声音、触感或视觉提示提供明确的反馈。凭借出色的抗震性能和额定值数千次插拔的耐用性，卡口连接器特别适合受到冲击或机械应力影响的重复性使用环境。

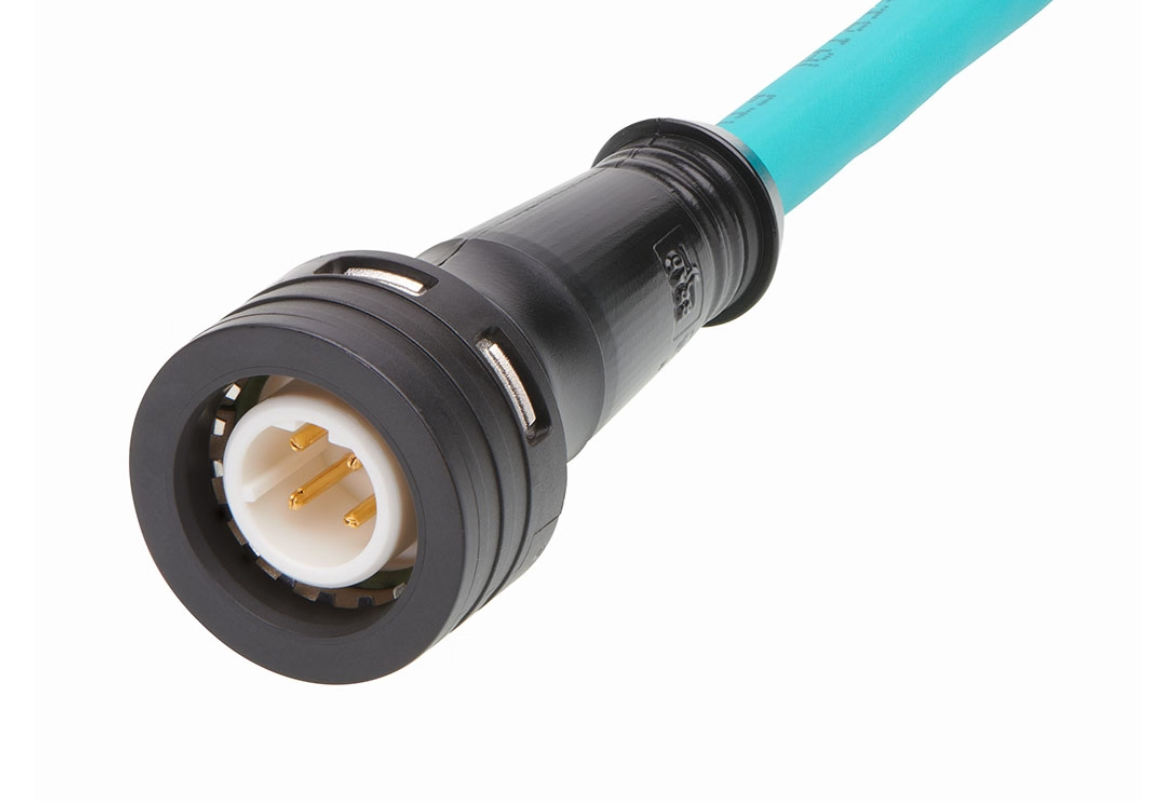

推-拉式保持力通过直线推或拉动作实现接合和断连，通常使用内部弹簧锁紧元件将连接器固定到位。

推-拉式耦合可防止意外断开，同时能实现快速的无工具操作。该系列连接器紧凑、耐用且抗震动，通常额定插拔次数可达数千次，因此非常适合在高密度和易受冲击环境中重复使用。

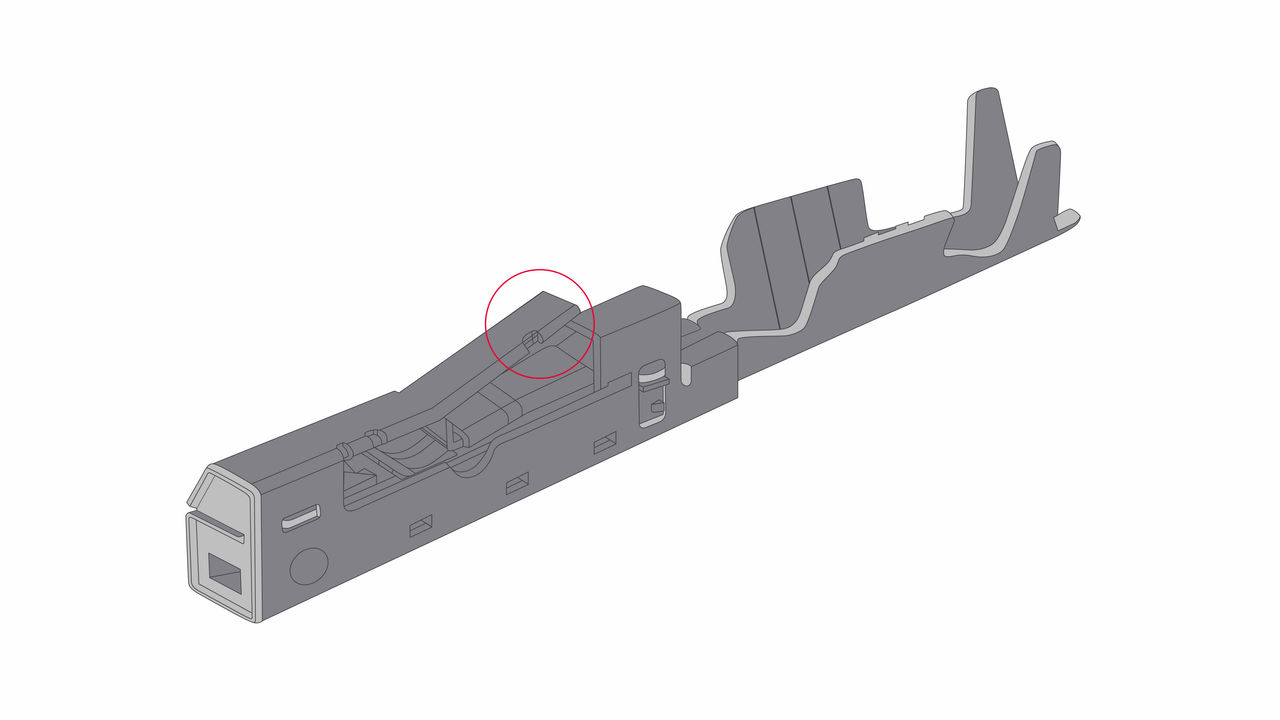

除了连接器层级保持力之外，制造商还使用端子矛杆（主要保持力特性）和端子定位 (TPA) 机制将端子固定在外壳内。

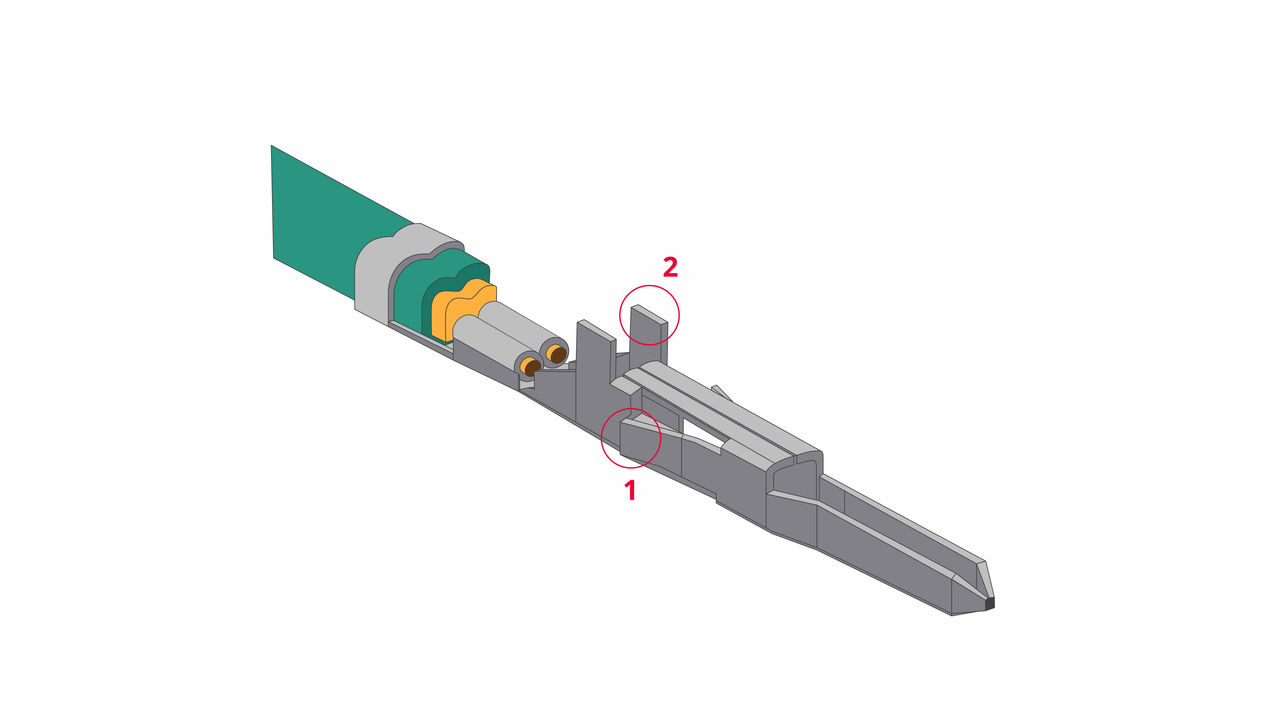

为进一步增强端子保持力，部分连接器会集成 TPA 作为次级锁闩。如下图所示，主锁片标记为编号 1，TPA 特性则标注为编号 2，它在端子插入后接合，既能增强保持力，又能确认端子是否安装到位。

TPA 的实现方式因设计而有所不同。

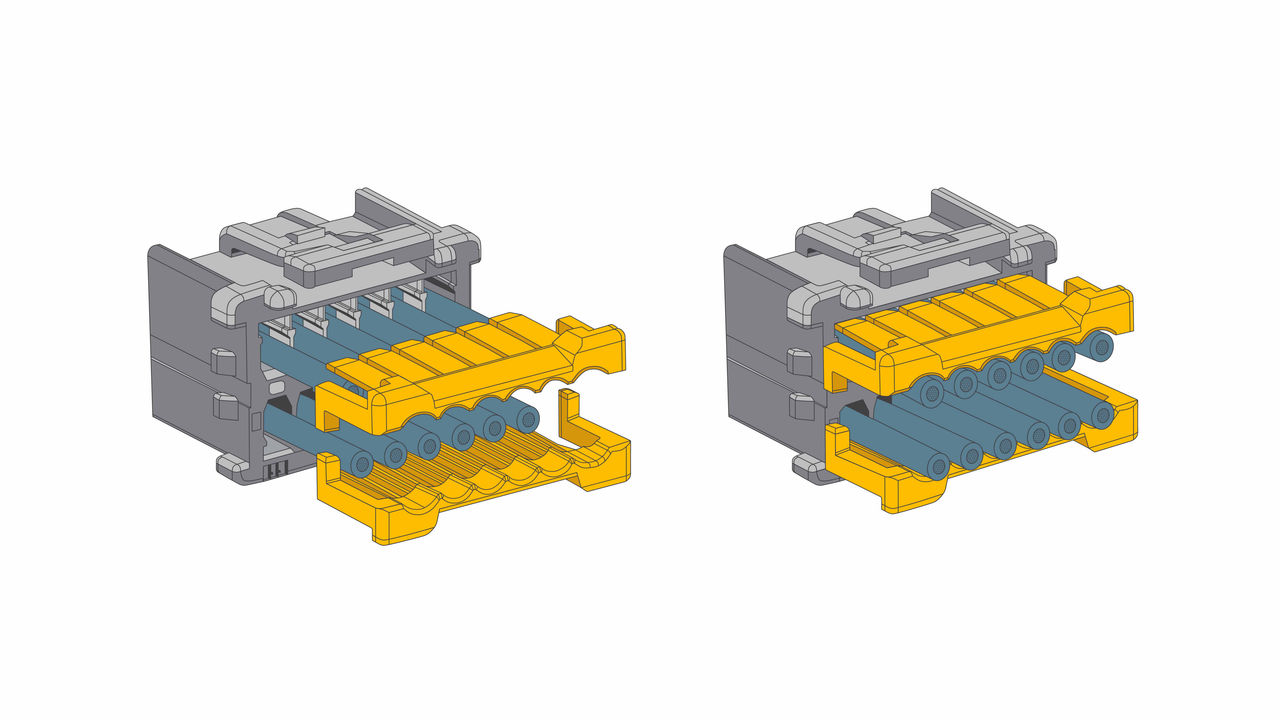

在安装黄色 TPA 之前，端子并未固定，可以从外壳中取出。但在插入 TPA 后，端子便被稳固地锁定在外壳内。

了解了保持力方法之后，下一步就是考察在特定应用中选择具体方法的关键影响因素。

在确定要使用哪种保持力方法时，工程师必须考虑线规、电流承载能力、震动强度、环境暴露和可制造性等因素。

• 线规：更粗的导线会产生更大的拔出力，因此需要更强的保持力方法。另一方面，更细的导线会减小导体与压接部位之间的机械咬合，需要采取谨慎的设计措施，以便在导线规格较小的情况下仍能确保可靠的保持力。
• 电流承载能力：电流承载能力越大，端子尺寸通常也会越大，进而增加插入力和拔出力。因此，低电流连接可以采用紧凑的摩擦配合方法，而大功率应用则需要更加稳固的多重锁紧解决方案。
• 震动等级：震动会产生反复的机械载荷，可能导致保持力特性松动，久而久之引发端子回退或意外拔脱。随着震动等级的提高，连接器需要更强力的机械锁紧，并且通常还需要辅助保持力方法。
• 环境因素：热量、化学品和湿气会使外壳材料和摩擦材料性能退化，久而久之会降低保持力可靠性。
• 可制造性：保持特性会受到实际应用的限制：例如，高速装配流程可能无法使用螺纹式设计，而密集型封装可能会限制锁拴尺寸或几何形状。

本节将在前述因素的基础上，从原则转向实践，展示操作条件如何影响保持力方法的选择。

由于小规格导线（32 至 28 AWG）产生的拔出力通常较低，因此一般采用紧凑型保持力结构，例如摩擦配合、微型卡扣或小型锁，这些设计能提供恰如其分的保持力。这些方法广泛用于可穿戴设备、传感器以及高密度的 PCB 对 PCB 连接中，在这些应用中，小巧的体积、低对配力和高密度布局至关重要。

随着拔出力增大，大规格导线（22 至 18 AWG）则需要采用压力锁紧、CPA 装置或螺纹保持力。在家电电机、HVAC 装置和汽车内部线束等应用中，这些机械锁能确保电缆在拉紧或被施加拉负荷时连接依然保持接合。随着线规增大和电缆刚度增加，有效的应力消除也变得更为重要，因为它有助于减少传递到端子和外壳上的机械负荷。

低电流信号通常采用摩擦配合或轻型卡扣锁，只需极小的对配力即可提供足够的保持力。这有助于保护小引脚，并支持物联网设备、消费类电子产品和传感器板等应用中的高效装配。

中电流信号通常采用压力锁紧，确保在较高负载下的稳固连接，同时避免不必要的空间占用。常见应用包括家电用户界面、电动汽车内部电子设备和机器人控制板。

高电流配电则通常采用螺纹保持力、卡口耦合或 CPA 之类的辅助保持力特性，以应对更大的端子和更高的对配力。螺纹和卡口锁可抵御震动及粗电缆拉紧，而 CPA 则有助于确保端子在热循环过程中保持就位。典型应用见于工业自动化设备、功率逆变器和电机驱动器。

低震动环境通常采用摩擦配合或微型锁拴来提供足够的保持力，而不会增加额外的锁定机构。常见应用包括消费类电子产品，例如笔记本电脑、打印机和小型厨房设备，在这些应用中，低插入力和紧凑型连接器是最优选。

在中等震动环境中，需要压力锁紧，因为仅摩擦保持力的话，久而久之会松动。在电动汽车内部照明和冰箱等应用中，持续的震动可能导致电气连接时断时续，而采用压力锁紧机构可以避免这一问题。

高震动环境需要采用 CPA 特性、螺纹保持力或卡口耦合，以防止在冲击和震动下意外拔脱。这些机构通过规定的耦合扭矩提供可控的保持力，从而在工业电机和航空航天线束等要求严苛的应用中确保连接稳固。

高温环境不应依赖摩擦保持力方法，因为热量会使聚合物外壳软化并降低接触力。工业加热系统、功率转换器和电机驱动器等应用需要机械锁，尤其是螺纹和卡口设计，以确保在热循环和大幅温度波动下实现安全固定。

暴露于流体的连接器需要采用锁拴或金属耦合保持力方式，因为化学物质会侵蚀塑料外壳和摩擦界面。洗碗机泵组件和汽车发动机等系统属于此类，需要使用金属耦合、密封式锁和辅助保持力，以防止因膨胀导致的松动，并确保长期可靠性。

户外环境通常需要卡口或螺纹式耦合，以确保在震动、湿气、紫外线和热循环下的密封性和机械强度。配备适当密封件的推-拉式系统既能支持现场维修，又能阻挡可能侵蚀端子的湿气。户外电信、光纤基础设施和家电便是此类应用的例子，它们需要连接器在较长的使用寿命期间始终保持侵入防护等级。

大批量自动化装配应用倾向于采用摩擦保持力或压力锁紧，因为简单的锁拴能最大限度减少节拍时间，并使整个流程无需用到任何工具。小型家电控制板就是这类应用的典型代表，快速、可重复的装配是关键。

需要现场维修的应用通常采用推-拉式连接器或压力锁紧，它能支持快速维修并减少意外拔脱。在搬运或重新布置设备时，可采用螺纹式保持力以实现额外的稳固性。典型应用示例包括需要频繁检修的工业设备和医疗器械。

选择连接器保持力方法时，并没有放之四海而皆准的决策。每种方法都有其利弊权衡，正确的选择取决于电流承载能力、线规、震动等级、环境条件和可制造性等多个不同因素的综合影响。通过权衡这些因素，设计人员能够在可靠性、可维护性和成本之间取得平衡，确保连接器在多种应用中保持稳固并按预期性能运行。
