M12 Cable Assemblies

工业电缆组件

M12 电缆组件

Molex M12 电缆组件可为工业自动化和严苛环境提供可靠的信号、数据和电力传输。该系列电缆组件提供多种配置选项,采用坚固且灵活的 IP67 防护等级设计,是工业连接应用的理想解决方案。选项包括 A、B、C、D、X 和 L 编码选项,以及圆形混合技术 (CHT) 电缆组件,可提供高效、易于集成的连接解决方案。

编码 极柱 线规 电缆材料
A 编码、B 编码、C 编码
D 编码、X 编码
L 编码
CHT 编码
3、4、5、8、12
4、8
4、5
8
28 至 18 AWG
28 至 18 AWG
16、14 AWG
19 AWG(电力),26 AWG(数据)
PVC、PUR、WSOR、TPE
PVC、PUR、WSOR、TPE
WSOR
PUR

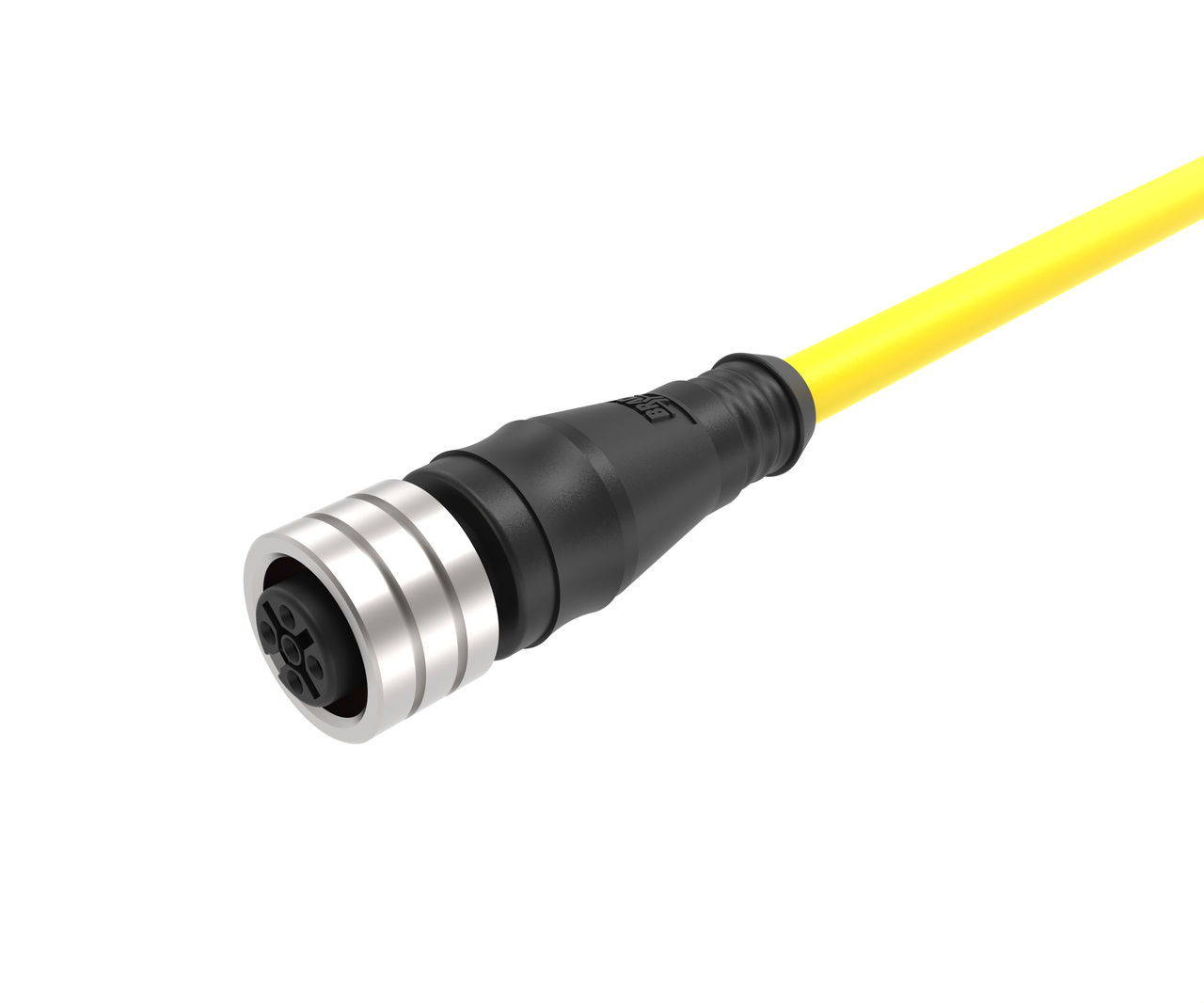

M12 A 编码

M12 A-coded Cable Assembly

M12 D 编码

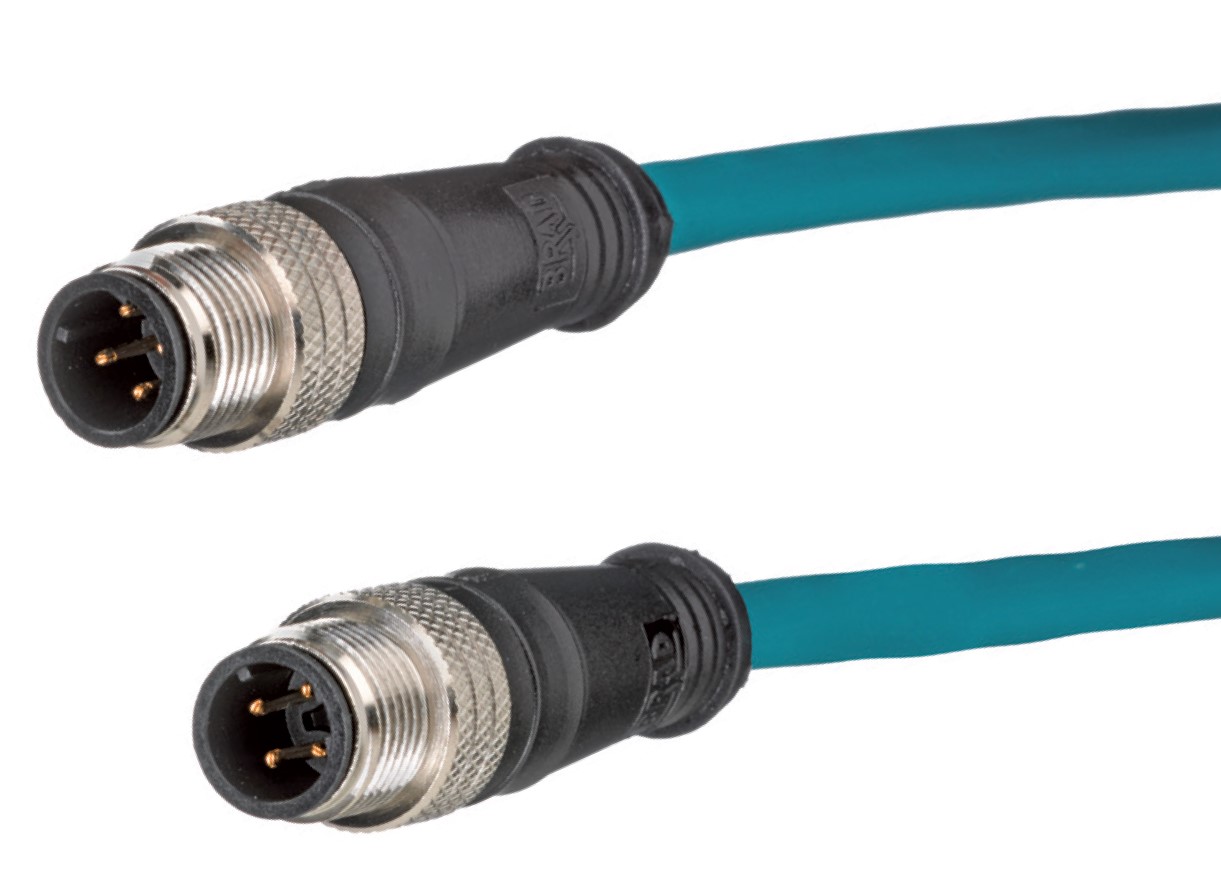

M12 D-coded Cable Assembly

M12 X 编码

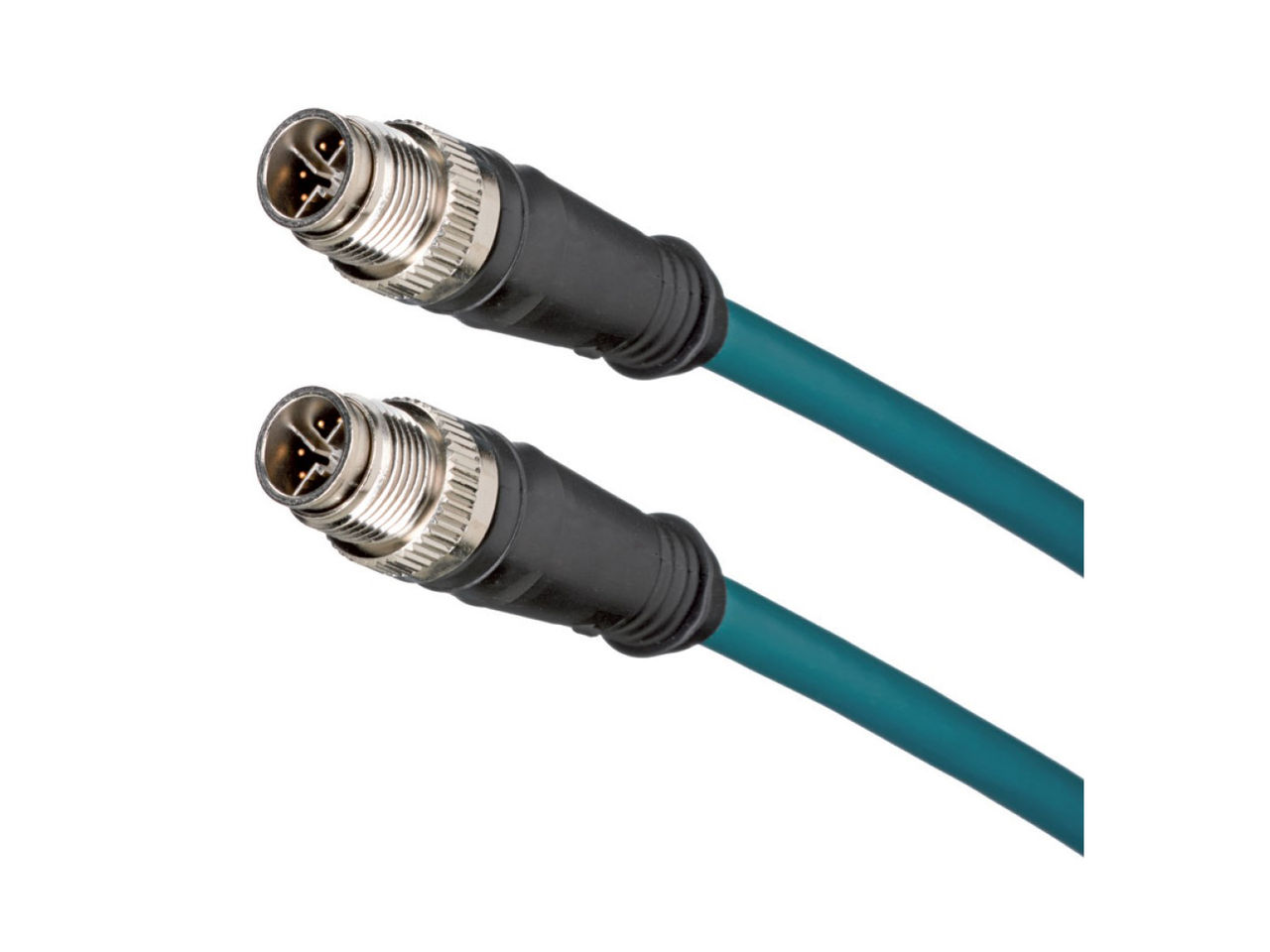

M12 X-coded Cable Assembly

M12 L 编码

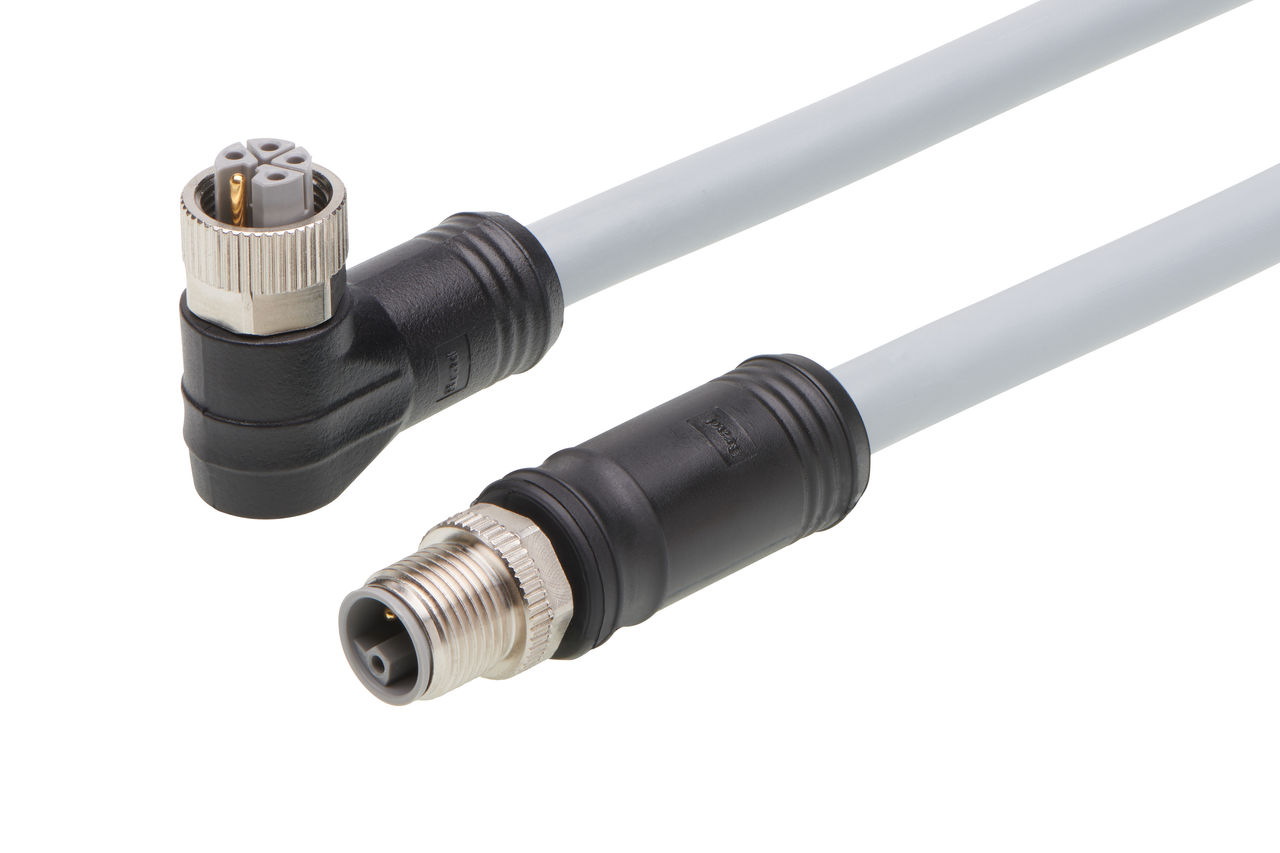

M12 L-code Cable Assembly

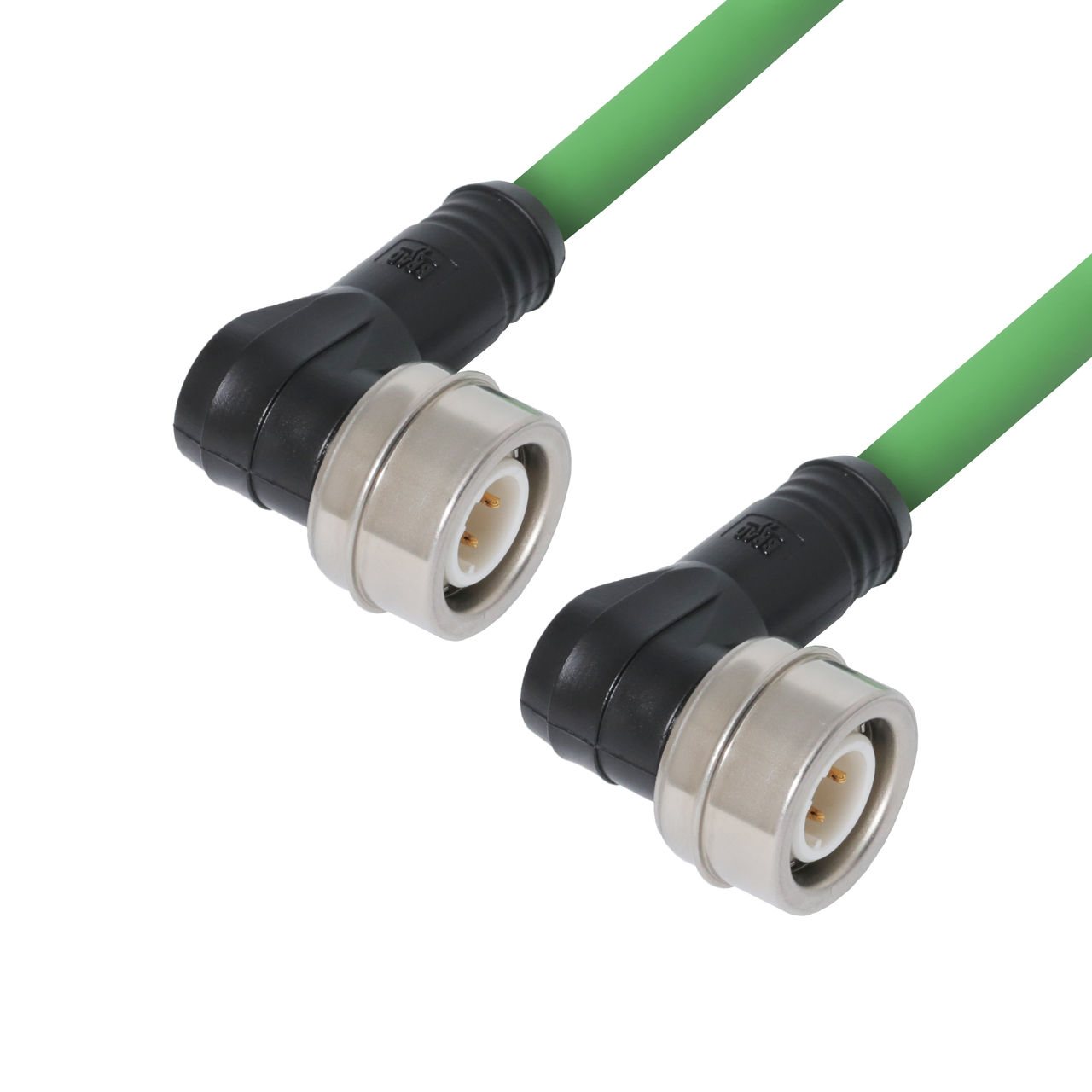

M12 推拉式

M12 Push-Pull Cable Assembly

特性和优点


要满足工业与制造业对坚固、紧凑且多功能连接的需求,就需要专门设计的解决方案。工厂环境经常面临极端温度、潮湿及油污等挑战,连接器与线缆必须能承受严苛条件,始终保持稳定性能并最大限度减少停机时间。

紧凑型工业连接器和电缆组件可提供可靠的信号、电力和数据连接,从而提高系统设计的灵活性和可扩展性。借助多功能的模块化互连,制造商可以简化产线升级扩容,以满足不断变化的需求。坚固耐用的密封式连接不仅改善性能与效率,还能降低维护与更换成本。

Molex M12 电缆组件提供灵活的 IP67 等级密封式连接,具有多种编码选项及混合电力/信号型号。电力、信号和数据选项包括各种电缆组件配置、电缆材料和螺纹式或推拉式连接器,可增强多功能性并缩短安装时间。高速数据连接器支持高达 10Gbps 的数据传输率,具有卓越的信号完整性,可兼容千兆以太网和现场总线网络;同时,防焊渣和耐油 (WSOR) 电缆能在最具挑战性的应用场景中确保始终如一的性能。

在恶劣环境中保持高可靠性

M12 电缆组件采用 IP67 防护等级设计,可有效防尘防水,耐受严苛环境。可选配防焊渣和耐油 (WSOR) 电缆,显著提升恶劣工厂环境下的可靠性。

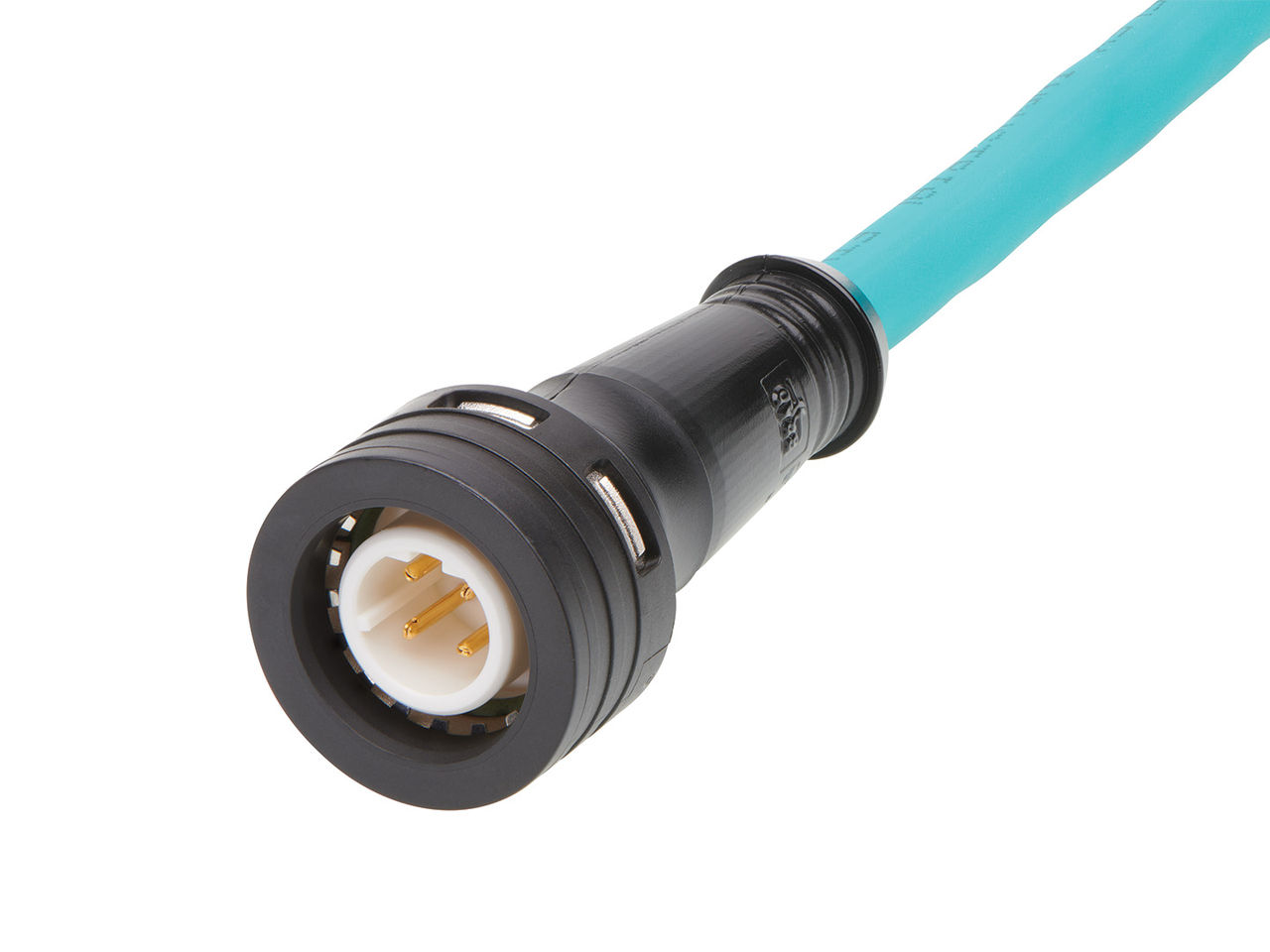

M12 电缆组件

增强灵活性和可扩展性

提供多种模块化配置选择,包括单端和双端电缆组件。采用行业标准外形尺寸,兼容现有设备,轻松实现制造流程升级扩容。

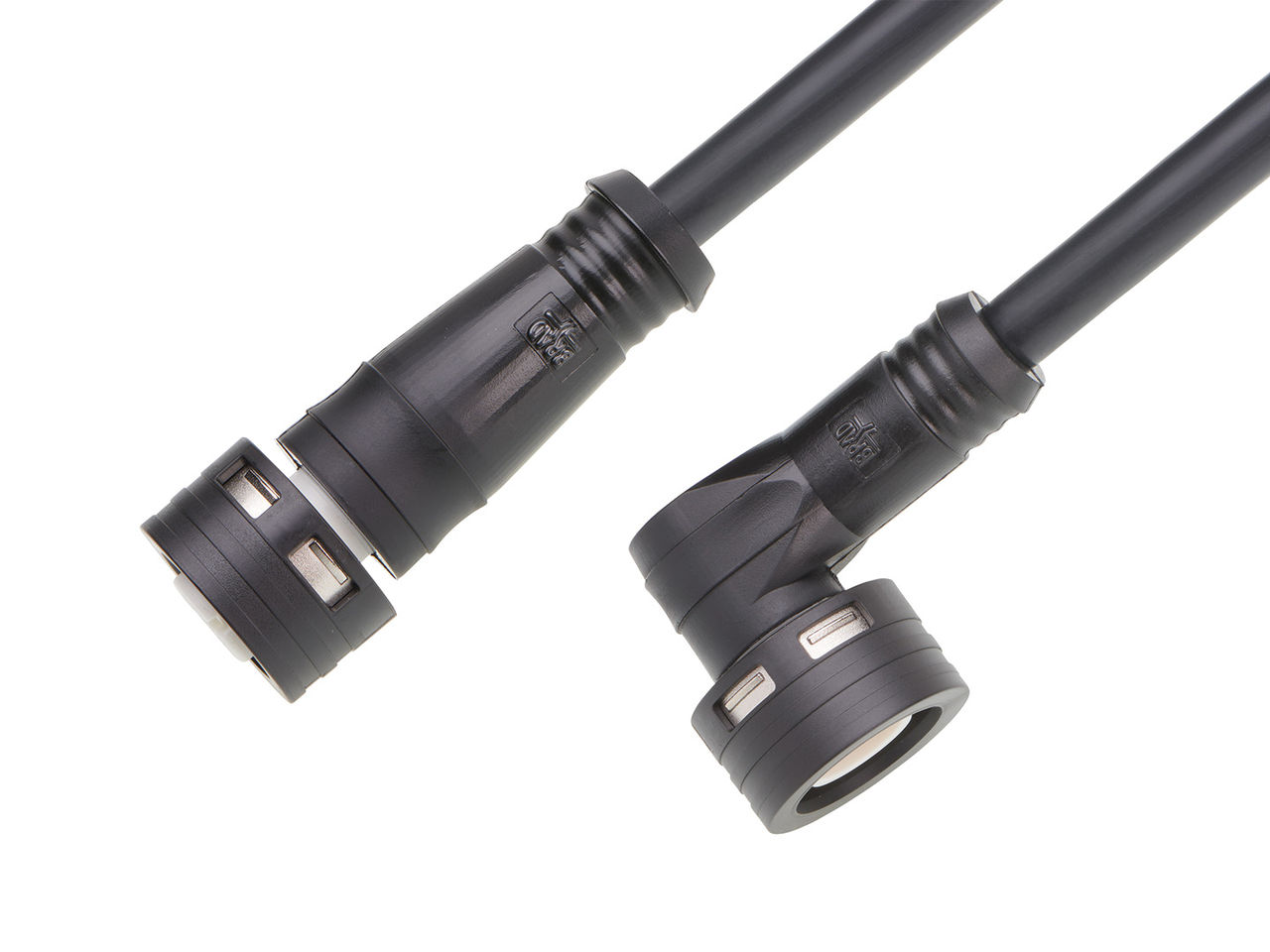

M12 Cable Assemblies

有限空间中复杂系统的无缝集成

紧凑型 M12 电缆组件外形紧凑小巧、坚固且多功能,提供多样化的互连解决方案,具备卓越性能和优异可靠性。

M12 电缆组件

适用于信号应用的 M12 电缆组件

增强电力和信号传输的灵活性
多功能 M12 信号电缆组件提供模块化、可扩展的连接解决方案,可简化网络和设备升级并加速变更。

简化安装
M12 信号电缆组件提供螺纹式或推拉式连接,可支持灵活的工业网络,最大限度减少停机时间、简化维护操作,并减少装配错误。

适用于数据应用的 M12 电缆组件

为工业网络提供高速连接
M12 数据电缆组件数据传输率可高达 10Gbps,支持大数据量稳定传输,同时降低数据丢失或干扰的风险。

确保持久可靠的数据连接
M12 数据电缆组件结构坚固、具有 IP67 防护等级密封、采用快速连接设计,确保可靠性。可以最大限度地减少系统停机时间,缩短安装时间和减少工作量,并减少维护需要。

适用于电力应用的 M12 电缆组件

简化安装和设置操作
L 编码连接器可防止与用于输入、输出、信号或网络连接的其他 M12 连接器发生错配。

提供的电力是标准 M12 连接器的 4 倍
每引脚最高 16.0A 电流承载能力(最大电压 63V),支持长距离布线,同时采用 2.50mm² 线径有效降低压降。

应用


商用和工业车辆

Dump Trucks transporting Platinum ore for processing

建筑和采矿设备
严苛环境连接系统
重型机械
采矿、建筑和林业设备
传感器

驱动器
自动化物料处理系统
输送系统
工业设备
工业机器人
食品和饮料自动化系统
生产设施
传感器汽车制造设备
智能仓储

这并非此产品应用的最终名单。只包括一些比较常见的用途。

热门问题选集


M12 电缆组件适用于户外或严苛环境的应用吗?

是的,可以。这些解决方案可以用于各种具有挑战性的环境,包括户外。现有 WSOR 电缆可提升严苛工厂车间环境应用的可靠性。

这些产品是否满足特定的行业标准或认证?

是的,M12 电缆组件符合 IEC 规范 61076-2-101。Molex 还提供符合 IEC 规范 61076-2-010 的推拉式型号。

M12 电缆组件是否提供定制选项?

是的,此外还提供定制选项,请联系 Molex 了解详情。

使用圆形混合技术 (CHT) 电缆组件有哪些优势?

CHT 设计将电源与信号功能整合至单条电缆组件(包含 19 和 26 AWG 电线),优化空间布局。该连接器具备高电流承载能力,并提供 EMI 屏蔽以确保出色的信号完整性,从而实现可靠数据传输,其坚固的设计可适应严苛环境下的持久使用。

采用 M12 推拉式连接器的电缆组件的优势是什么?

采用 M12 Ultra-Lock 推拉式连接器的电缆组件插拔速度可比螺纹式连接器快 8 倍,可加速安装并减少系统停机时间。Ultra-Lock 连接器在正确插配时会有“咔哒”声响起,有助于确保可靠连接,防止连接太松或太紧。
