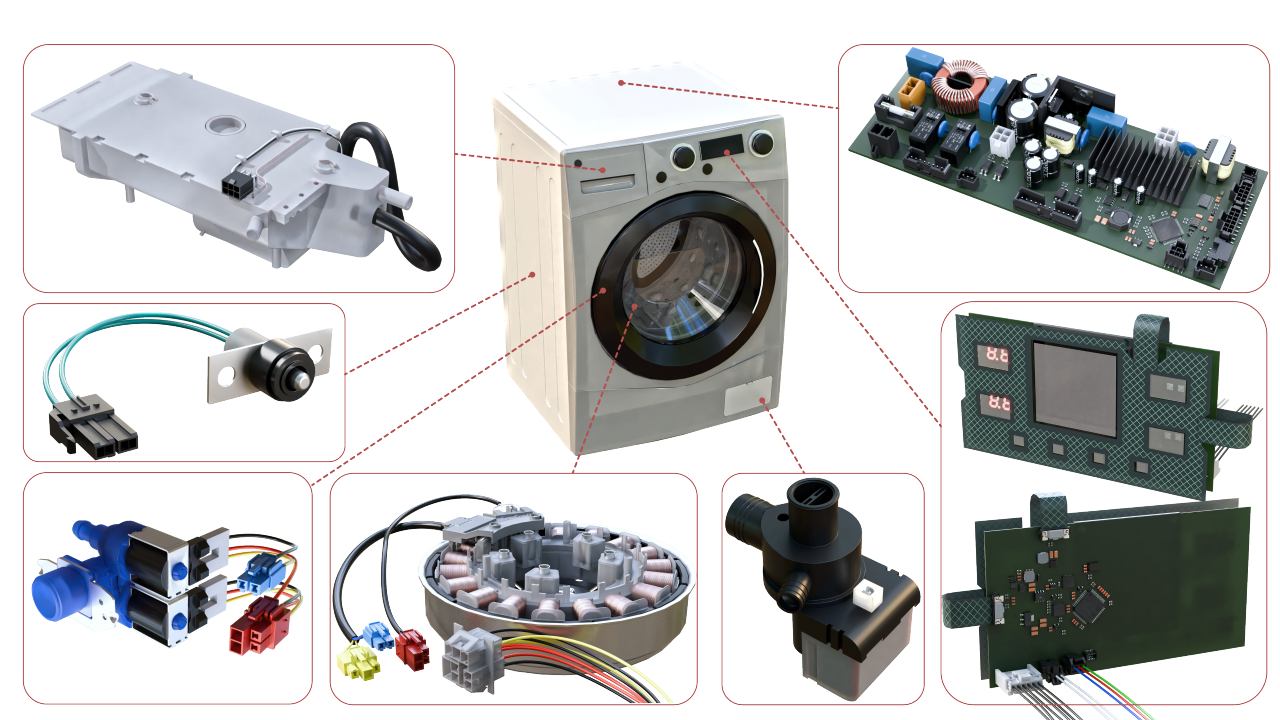

在将新的 UI 功能、精确传感器或节能智能分配器集成到洗衣机设计中时，工程师会遇到许多挑战。
更多的电子功能往往会导致在有限的空间内，布线和控制装置拥挤不堪。额外的连接还可能占用印刷电路板 (PCB) 上的空间，而其扩展费用非常昂贵。整个机器需要可靠耐用的互连器件，以承受使用寿命周期内无数次的洗涤循环。
Molex 莫仕为家电设计人员提供一整套坚固耐用的子组件连接器，可最大限度地提高设计灵活性，同时最大限度地减少空间占用。这些紧凑型组件经证明可在高振动环境中使用，还具有压力锁紧和端子位置保证 (TPA) 等设计特点，以保持精确对准和连接完整性。
这些创新解决方案不仅能制造更优质的洗衣机产品，还能帮助加快生产流程，缩短产品上市时间。Molex 莫仕解决方案易于装配，能帮助防止错配，是缩短设计周期以适应不断发展的家电市场的理想选择。
随着人们对洗衣机先进功能的需求不断增加，设计工程师肩负着增加更多的信号连接，同时控制 PCB 尺寸以最大限度降低成本的重任。借助占用较少 PCB 面积，同时提供多种选择的连接器，工程师们可以实现更大的设计灵活性。
配置 |
间距 |
电路数 |
方向 |
最大 电流额定值 |
|
|---|---|---|---|---|---|

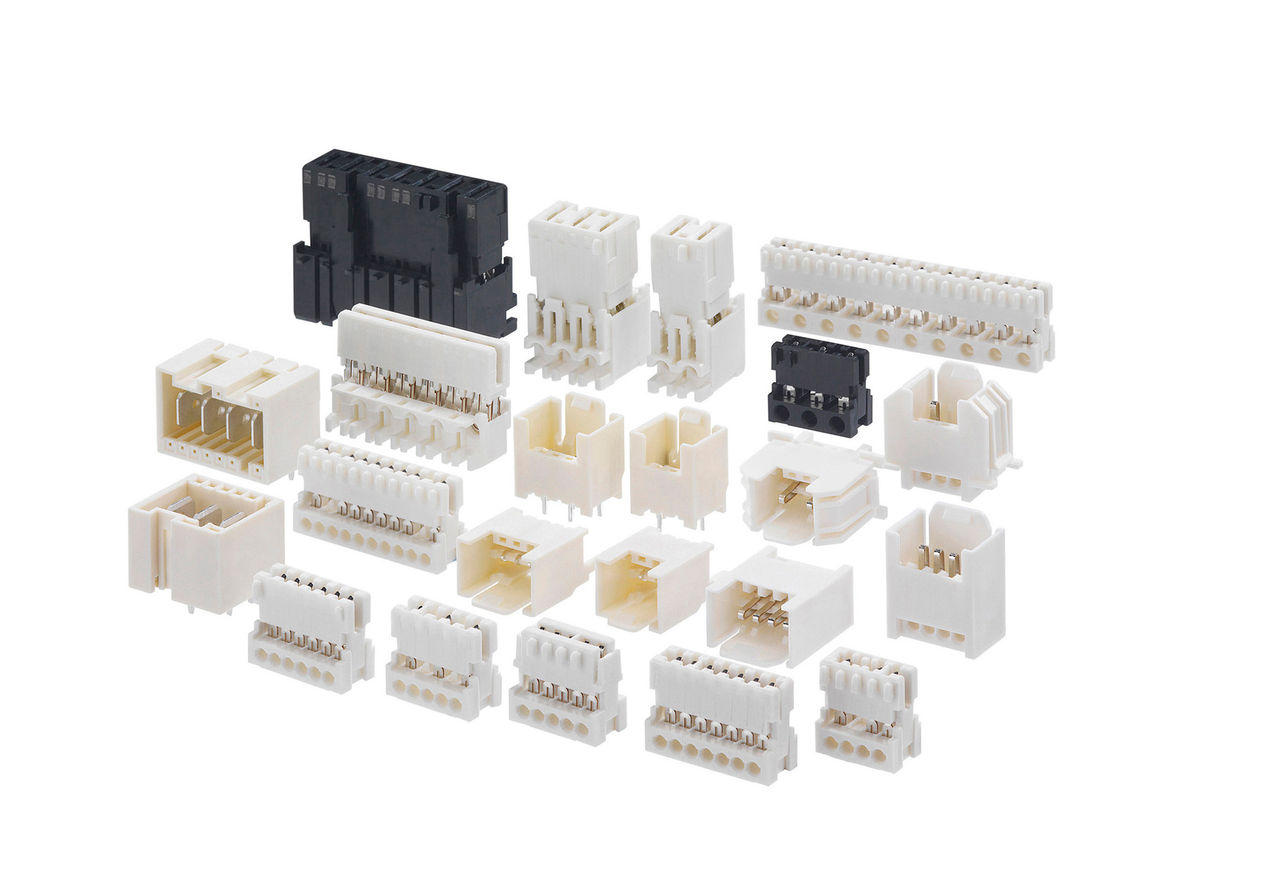

| RAST 连接器 | 线对板 | 2.50 毫米 5.00 毫米 |
2 至 20 | 直角 垂直 |
16.0A |
| Micro-One 连接器 | 线对板 | 2.00 毫米 | 2 至 8 | 直角 垂直 |
4.0A |
| DuraClik 连接器 | 线对板 | 2.00 毫米 | 2 至 15 | 直角 垂直 |
3.0A |
| KK Plus 连接器 | 线对板 | 2.50 毫米 3.00 毫米 3.96 毫米 |
2 至 8 | 垂直 | 11.0A |
| Nano-Fit 连接器 | 线对板 线对线 |
2.50 毫米 | 2 至 16 | 直角 垂直 |
8.0A |
| Mini-Lock 连接器 | 线对板 线对线 |
2.50 毫米 | 2 至 15 | 直角 垂直 |
3.5A |

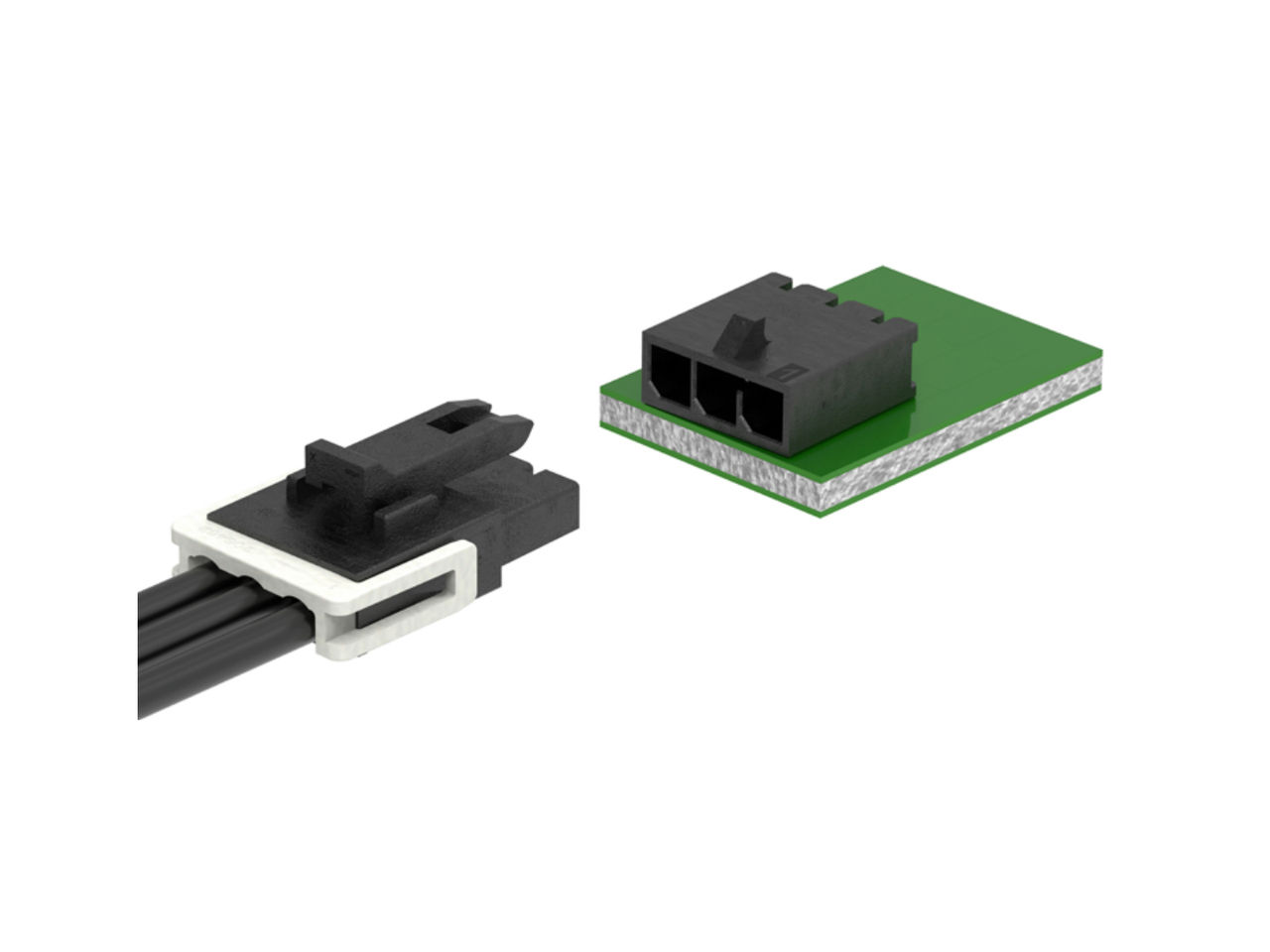

| Micro-Fit+ 连接器 | 线对板 线对线 |
3.00 毫米 | 2 至 24 | 直角 垂直 |
13.0A |
| Mini-Fit 连接器 | 板对板 线对板 线对线 |
4.20 毫米 | 2 至 40 | 直角 垂直 |
20.5 A |
| CP 6.5 连接器 | 线对板 线对线 |
6.50 毫米 | 2 至 6 | 直角 垂直 |
12.5A |
| Mega-Fit 连接器 | 线对板 线对线 |
5.70 毫米 | 2 至 12 | 直角 垂直 |
30.0A |

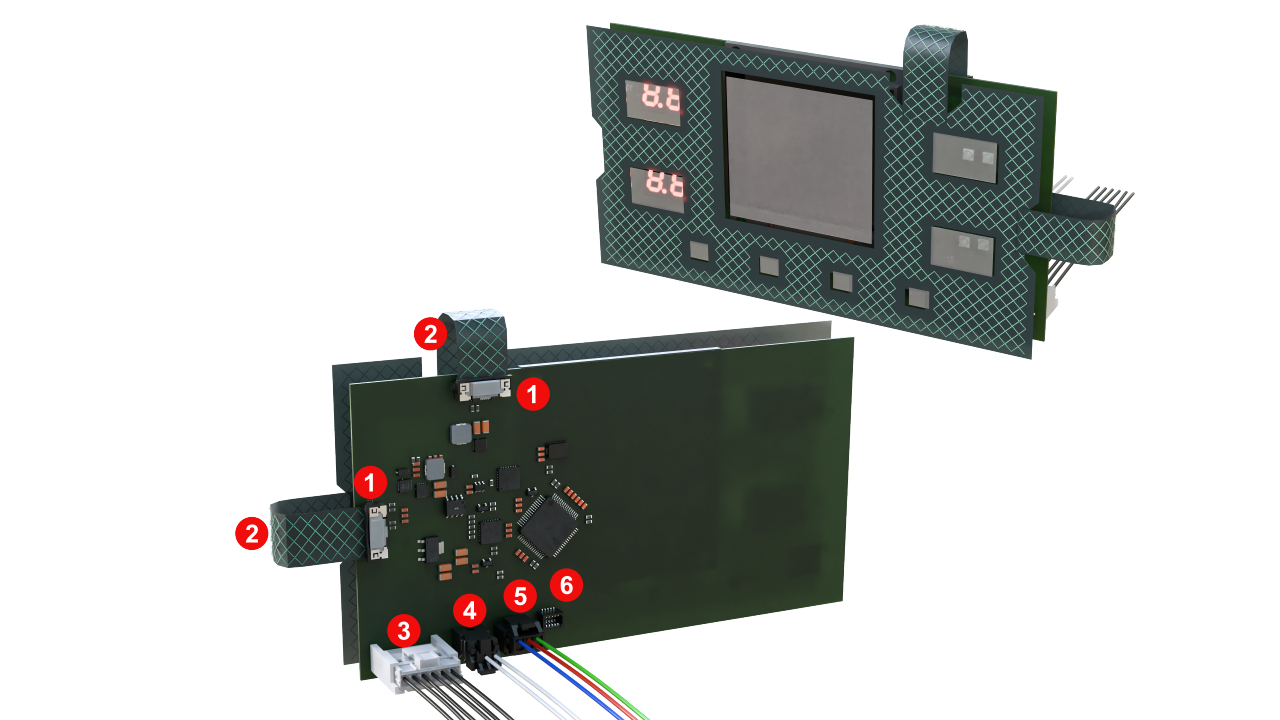

如今，洗衣机的模式、功能和设置越来越多。创建一个能够处理所有功能的 UI，同时不会使控制面板过于拥挤，也不会使用户的操作变得过于复杂，仍然是一个持续的挑战。带有直观触控的 UI 组件可为用户提供清晰的多屏选择，同时其紧凑的规格尺寸可支持更高的 PCB 设计密度。
| 配置 | 间距 | 驱动器类型 | 电路数 | |
|---|---|---|---|---|
| FFC/FPC 连接器 | 线对板 | 0.20 毫米至 2.00 毫米 | 前端翻转、背部翻转、非 ZIF、滑块、灵活锁拴功能、一键式 | 2 至 120 |
| Premo-Flex 扁平柔性电缆 (FFC) | 电缆 | 0.25 毫米至 2.54 毫米 | 3 至 120 |
| 配置 | 间距 | 电路数 | 最大 电流额定值 | |
|---|---|---|---|---|

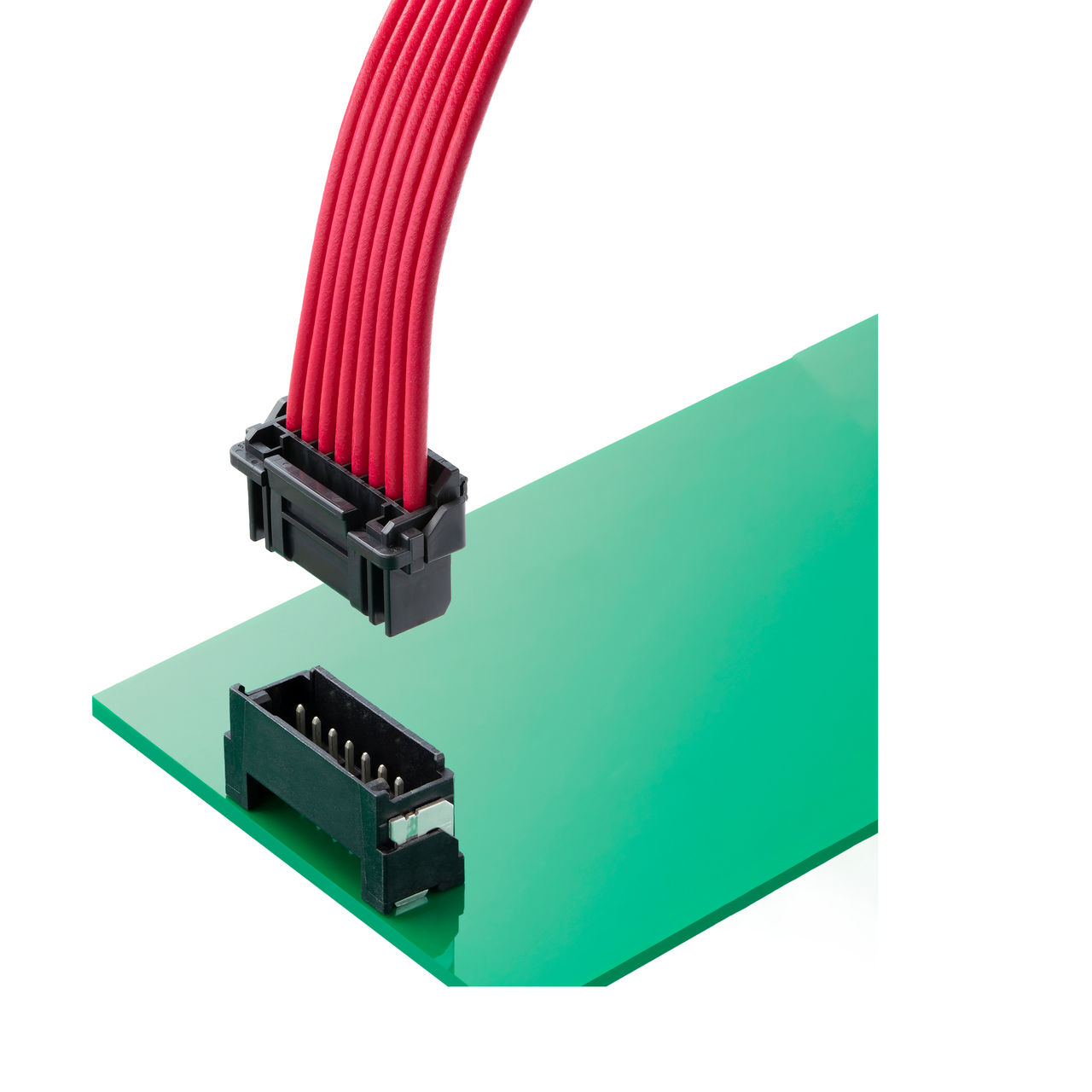

| Micro-Lock Plus 连接器 | 线对板 | 1.25 毫米 2.00 毫米 |
2 至 42 2 至 16 |
3.6 A 4.7A |
| DuraClik 连接器 | 线对板 | 2.00 毫米 | 2 至 15 | 3.0A |
| Micro-One 连接器 | 线对板 | 2.00 毫米 | 2 至 8 | 4.0A |
| Mini-Lock 连接器 | 线对板 线对线 |
2.50 毫米 | 2 至 15 | 3.5A |
| KK Plus 连接器 | 线对板 | 2.50 毫米 3.00 毫米 3.96 毫米 |
2 至 8 | 11.0A |
| Micro-Fit+ 连接器 | 线对板 线对线 |
3.00 毫米 | 2 至 24 | 13.0A |
消费者希望型号经常变更和升级，这给 OEM 带来了挑战，因为快速投放市场对于保持竞争优势至关重要。使用与各种型号兼容的预装电缆线束可以简化设计流程，加快产品上市时间。
| 间距 | 电路数 | 最大 电流额定值 | |
|---|---|---|---|
| Mini-Fit 电缆组件 | 4.20 毫米 | 2 至 40 | 20.5 A |
| Micro-One 电缆组件 | 2.00 毫米 | 2 至 8 | 4.0A |
| Nano-Fit 电缆组件 | 2.50 毫米 | 2 至 16 | 8.0A |
| Mini-Lock 电缆组件 | 2.50 毫米 | 2 至 15 | 3.5A |
| KK Plus 电缆组件 | 2.50 毫米 3.00 毫米 3.96 毫米 |
2 至 8 | 11.0A |
| Micro-Fit+ 电缆组件 | 3.00 毫米 |
2 至 24 | 13.0A |
| Mega-Fit 电缆组件 | 5.70 毫米 | 2 至 12 | 30.0A |

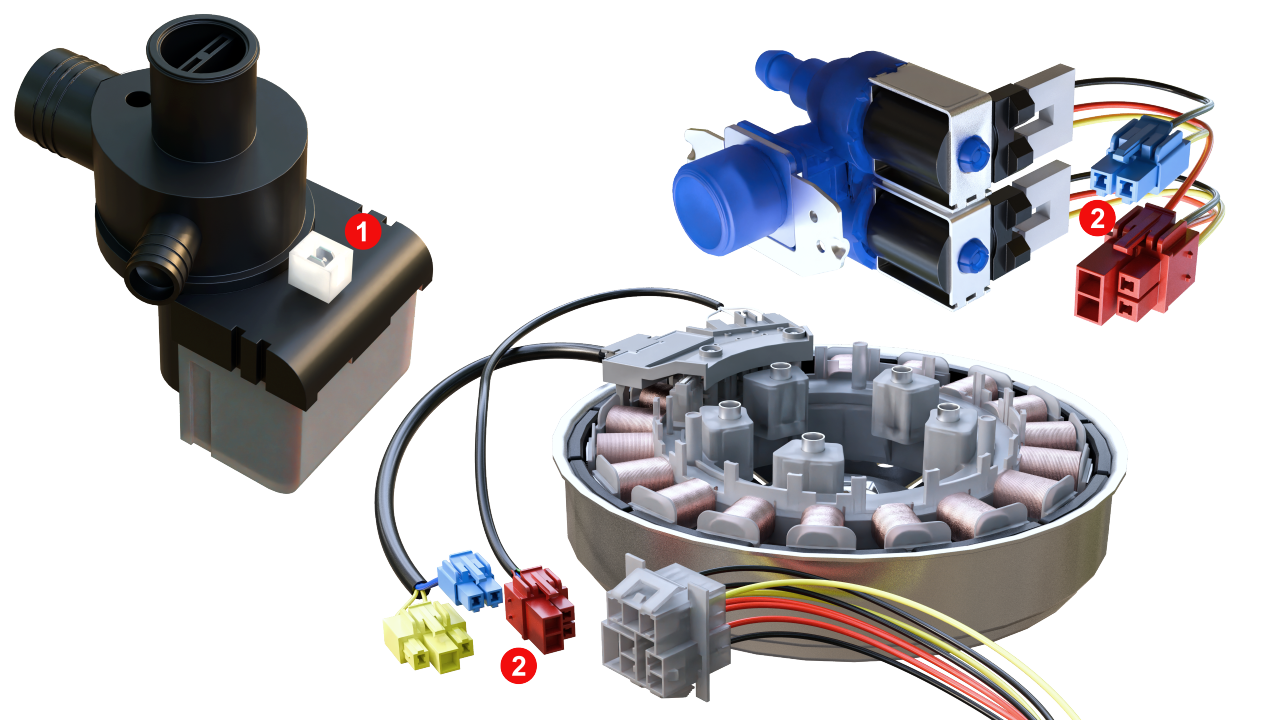

洗衣机的高振动循环会导致连接随时间推移而松动。设计工程师为了降低这种风险，倾向于选择具有压力锁紧、TPA、增强型电线端接和保持力的连接器。这些功能有助于确保连接点在高振动条件下保持牢固连接。
| 配置 | 间距 | 电路数 | 最大 电流额定值 | |
|---|---|---|---|---|
| RAST 连接器 | 线对板 | 2.50 毫米 5.00 毫米 |
2 至 20 | 16.0A |
| Sabre 连接器 | 线对板 线对线 |
7.50 毫米 | 2 至 8 | 18.0A |
| VersaBlade 连接器 | 线对线 | 6.20 毫米 2.00 毫米 |
1 至 9（标准型号） 2 至 4（高温型号） |
15.0A 4.7A |
| Micro-Fit+ 连接器 | 线对板 线对线 |
3.00 毫米 | 2 至 24 | 13.0A |
| Mini-Fit 连接器 | 板对板 线对板 线对线 |
4.20 毫米 | 2 至 40 | 20.5 A |

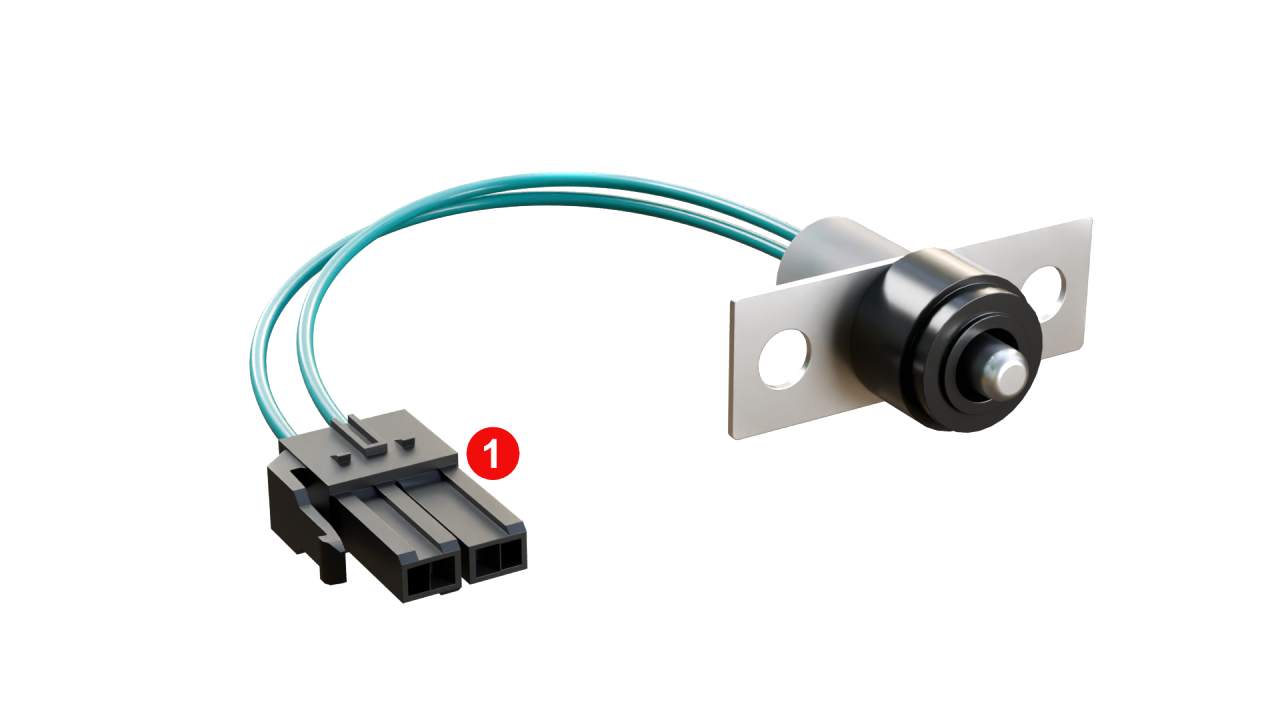

传感器在消费者期待的许多洗衣机功能中都发挥着重要作用，如智能分配、负载检测、温度和水位控制。要实现这些功能，传感器必须具备可靠性、精确性和紧凑性。Molex 莫仕提供的传感器连接器具有紧凑的 PCB 基板面和极性特点，可避免装配过程出现错配。此外，这些多功能的 Molex 莫仕解决方案可安装在整个子组件中，以提供不同的 beta 值，实现精确的灵敏度。
| 工作温度 | Beta 值范围 | 电阻范围 | |
|---|---|---|---|
| NTC 环形温度传感器电缆组件 | -40 至 +105°C（带连接器） -40 至 +150°C（带引线） |
3K 至 5K | 1K 至 100K 欧姆 |
| 配置 | 间距 | 电路数 | 最大 电流额定值 | |
|---|---|---|---|---|
| Micro-Fit+ 连接器 | 线对板 线对线 |
3.00 毫米 | 2 至 24 | 13.0A |
| Mini-Fit 连接器 | 板对板 线对板 线对线 |
4.20 毫米 | 2 至 40 | 20.5 A |
