Active electrical cables with interconnects.

有源电缆解决方案

有源电缆 (AEC) 支持速度高达 224G PAM-4 的下一代数据中心设计，可延伸铜缆的传输距离，同时降低成本并确保出色的信号完整性和热管理。了解有关 Molex AEC 解决方案的更多信息。
联络我们
数据传输率 线径规格 AWG 后壳 重定时器
高达 1.6Tbps 34 至 26 AWG OSFP-IHS/RHS、QSFP/DDQ 所有 MSA 类型 提供多种芯片合作伙伴选项

特性和优点

面对 AI 驱动的扩容需求，数据中心需要具备更高的数据传输率、更优的信号完整性及卓越可靠性的电缆解决方案。高速电缆必须具备更长的传输距离，以满足机架内及机架间的多样化需求，在提升容量与速度的同时，最大限度减少空间限制和设计局限。这些解决方案还需控制组件成本和安装成本。

AEC 通过重定时器实现高速信号的长距离传输，支持多种数据中心应用场景。采用重定时器不仅能提升信号质量和时序完整性，还提供热插拔选项，有效减少系统停机时间。

Molex AEC 可实现高速信号远距离传输：112Gbps 速率下传输距离最高可达 7.0 米，224Gbps 速率下超过 2.5 米，助力 AI 驱动的数据中心升级与扩容，同时控制组件及安装成本。该系列电缆采用 34 至 26 AWG 细径电线，简化布线并优化热管理，而多种紧凑型互连系统外形可最大限度增加端口密度。提供多种重定时器选项及高达 1.6Tbps 的数据传输率，可满足特定应用需求。

经济实惠地延伸高性能电缆的传输距离

AEC 能有效提升信号质量与时序完整性，使其传输距离远超无源电缆。在应用特定集成电路间，112G 速率下传输距离可达 7.0 米，224G 速率下超过 2.5 米。该方案以低于光纤替代方案的成本，优化设计灵活性，并提升下一代数字传输速率下的信号完整性。

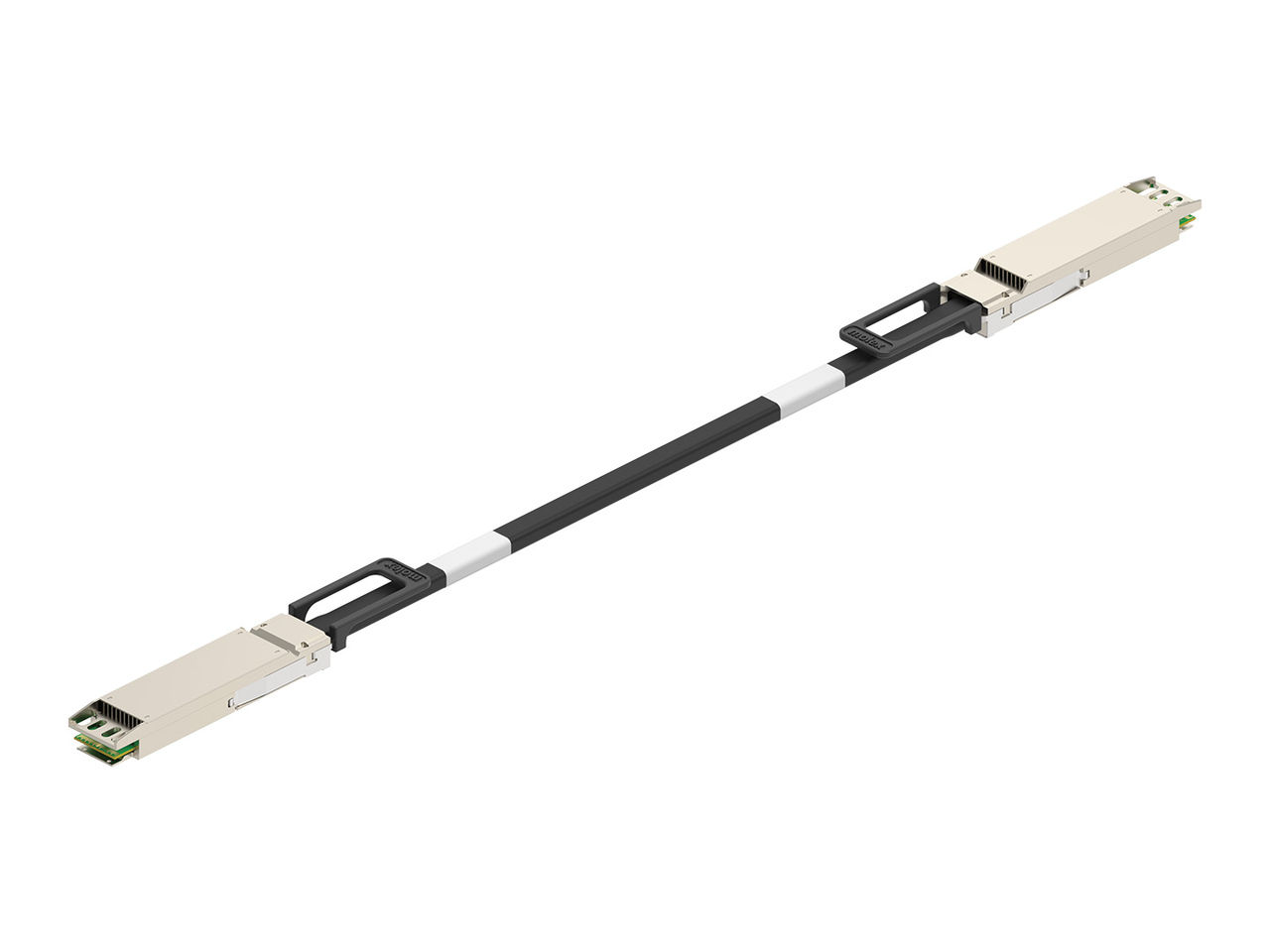

Molex OSFP-to-OSFP active electrical cable (AEC).

提高高速应用的信号完整性

前向纠错前误码率 (pre-FEC BER) 为 1E-12，根据具体应用场景，可支持高性能数据传输。AEC 在有效减少噪声与串扰的同时，可降低信道其余部分对信号强度的要求，从而缓解系统设计挑战。

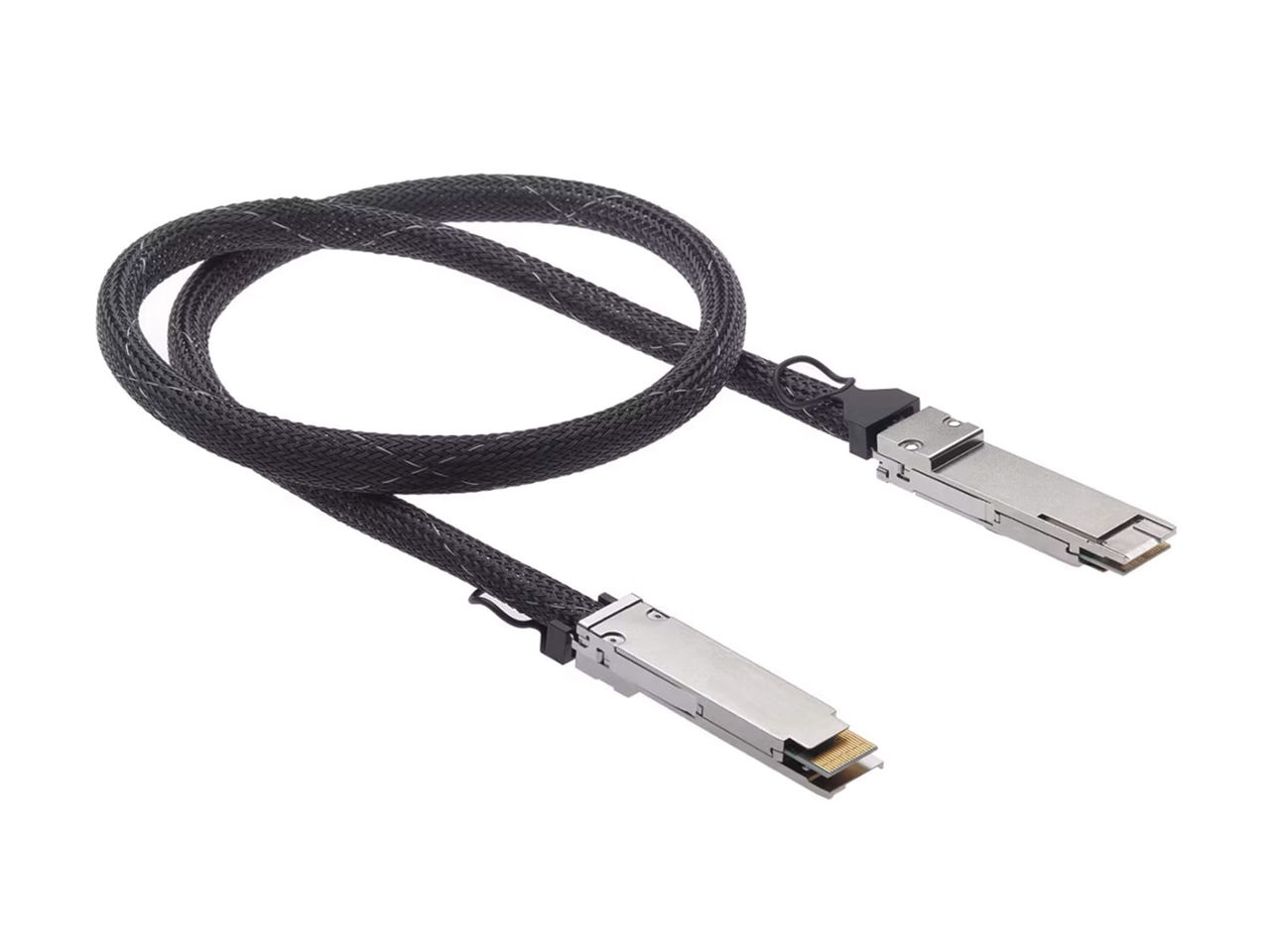

Molex QSFP-DD active electrical cable (AEC).

优化电缆线束，使布线更轻松

与较重的直连铜缆 (DAC) 相比，AEC 通过采用更小的线缆束径来支持更高效的信号传输，因此所使用的电缆最细可达 34 至 26 AWG。此举改善了电缆布线、通风效果和热性能。

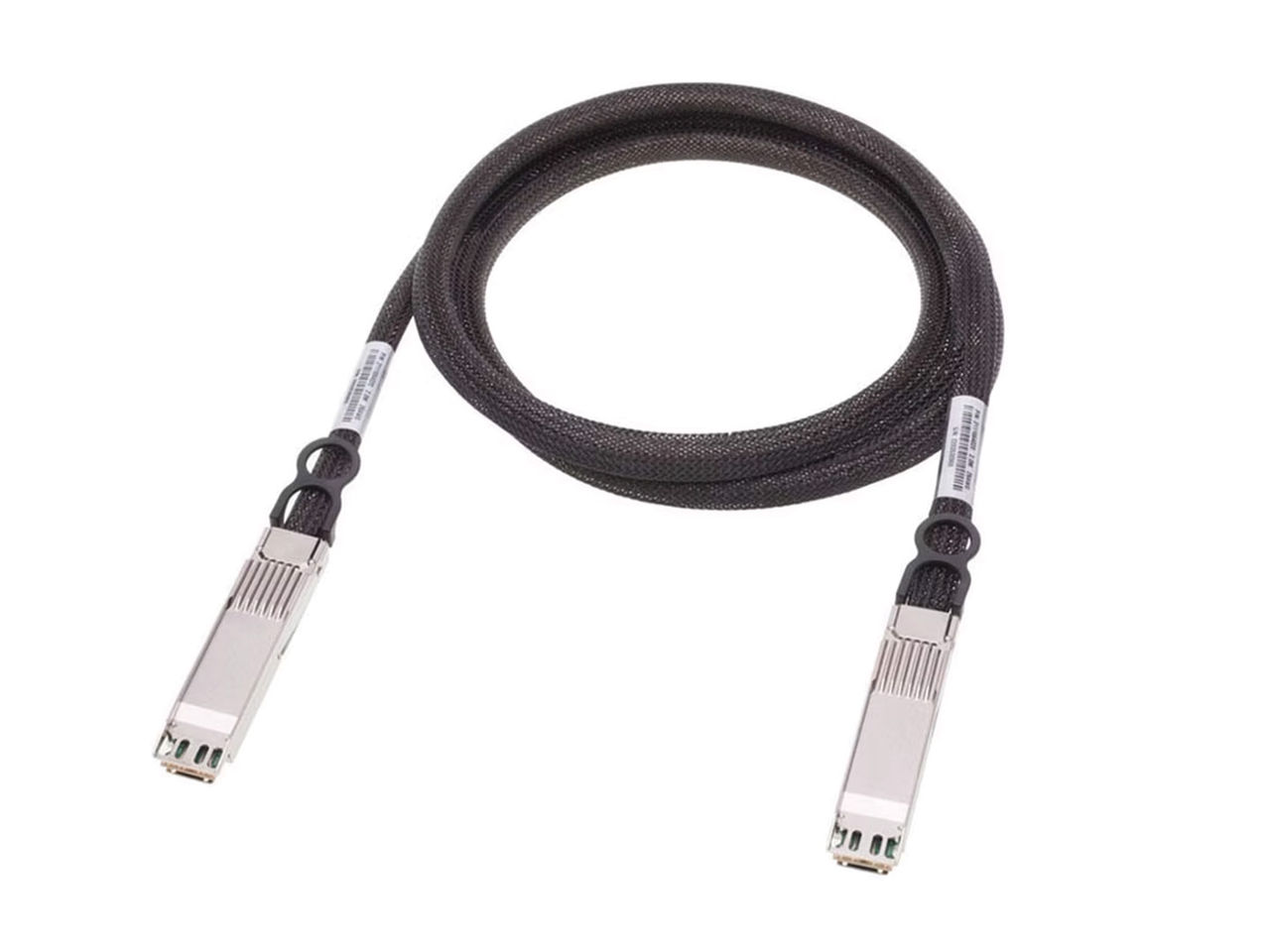

Molex OSFP active electrical cable (AEC).

增强系统架构灵活性
AEC 可在 112Gbps 速率下将铜缆传输距离延伸至长达 7.0 米，在 224G 速率下支持 2.5 米以上距离的传输（具体取决于应用速度），从而有效减少设计局限。

提供卓越的信号完整性
这些电缆可有效减少噪声和串扰，同时降低信道其余部分对信号强度的要求，提供低于 1E-12 的 pre-FEC BER，具体取决于应用场景。

简化安装和维护
热插拔 AEC 可简化维护操作并减少系统停机时间。

为下一代应用提供高密度、高速性能
提供四通道 QSFP、八通道 OSFP 和 QSFP-DD，以及 16 通道 OSFP-XD 互连系统，支持高达 224G PAM-4 及更高速度下经济高效的低损耗运行，端口容量高达 1,600Gbps，可降低为满足 AI 驱动的容量需求，而需要的成本和空间。

降低长距离高速电缆的成本
与有源光缆等光纤替代产品相比，AEC 提供一种更具成本效益的方式，可以在长达 7.0 米的距离下实现高性能数据传输。

改善热管理并简化电缆布线
34 至 26 AWG 的电缆规格可实现更小的线缆束径，改善通风，提高热性能并减少弯曲半径，从而方便布线操作。

带重定时器的有源电缆 (AEC)
通道速度 容量 DSP 提供商 外形
端 1		 外形
端 2		 长度 (m) 产品简介
直型电缆
224G PAM-4 1.6T Broadcom OSFP OSFP 1.0 至 3.0
224G PAM-4 1.6T Marvell OSFP OSFP 1.0 至 3.0
112G PAM-4 800G Marvell OSFP OSFP 1.0 至 7.0 文档下载
112G PAM-4 800G Marvell QSFP-DD QSFP-DD 1.0 至 7.0 文档下载
112G PAM-4 800G Broadcom OSFP OSFP 1.0 至 7.0 文档下载
112G PAM-4 800G Broadcom QSFP-DD QSFP-DD 1.0 至 7.0 文档下载
112G PAM-4 800G Point2 OSFP OSFP 1.0 至 7.0
112G PAM-4 800G Point2 QSFP-DD QSFP-DD 1.0 至 7.0
PCIe 5.0 800G Astera Labels OSFP-XD OSFP-XD 1.0 至 4.0
Y 电缆
112G PAM-4 800G Marvell OSFP 2 QSFP 1.0 至 7.0
112G PAM-4 800G Marvell QSFP-DD QSFP 1.0 至 7.0
112G PAM-4 800G Broadcom QSFP-DD 2 QSFP 1.0 至 7.0

按行业划分的应用

云基础设施
边缘计算基础设施
企业基础设施

这并非此产品应用的最终名单。它只包括一些最常见的用途。

热门问题选集

什么是有源电缆 (AEC)？

AEC 是一种采用电子重定时电路的铜缆，通过再生信号实现更远的传输距离，其传输距离超越无源 DAC 和配备线性放大器的有源铜缆 (ACC)。

AEC 和 ACC 有什么区别？

主要区别在于，AEC 使用重定时器来清洁、重塑和放大信号，而 ACC 采用线性放大器，会将信号与噪声一同放大。虽然与 ACC 相比，AEC 具有卓越的信号完整性，并且可以显著延长传输距离，但 ACC 可以提供更低成本的选择，更适合信号完整性要求不高的较短距离传输。

AEC 如何帮助实现热管理？

AEC 重定时器可在更小的导体上实现更高效的信号传输。这实现了 34 至 26 AWG 的布线，从而增强通风并减少散热问题。
