コネクター接点保持ガイド

コネクターにはさまざまな種類があり、それぞれ多様な設置要件に合わせた独自の機械的および電気的特長を備えています。コネクターを選択する上で重要な要素の一つとなるのが、接点保持方法です。コネクター設計における接点保持方法とは、嵌合部品同士をしっかりと固定し、電気的導通を維持し、振動、熱サイクル、およびその他の稼働ストレス下で接続の緩みを防ぐための機械的アプローチです。この記事では、よくあるコネクター接点保持方法とそれぞれの設計上のメリット・デメリットについて説明するとともに、特定の用途向けのコネクターを選択する際のシンプルさ・信頼性・コスト面の評価方法について解説します。

コネクターの保持は、コネクターハウジングレベルと個々の端子レベルの2つのレベルで機能します。コネクターレベルの保持機構はリセプタクルと相手部品の嵌合インタフェースを確実に保持し、端子レベルの保持機構はそれぞれの端子をハウジング内の正しい位置にしっかりと固定します。以下のセクションでは、各種保持方法の詳細とそれぞれの設計上のメリット・デメリットについて説明します。

コネクターレベルの主な保持方法には、フリクション（摩擦）ベースの保持、ポジティブロック、CPA、ネジやボルトによる保持、バヨネットカップリング、プッシュプルカップリングなどがあります。

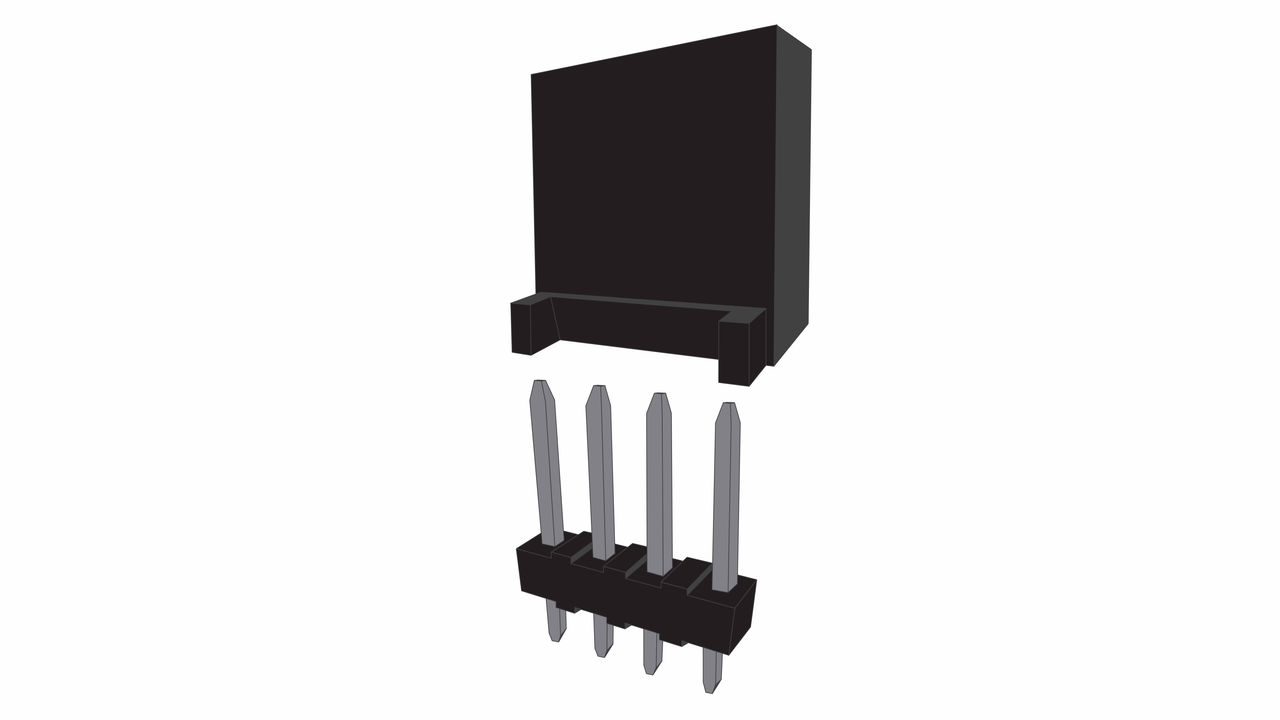

フリクションベースの保持は、コネクターコンポーネント同士の固定方法として最もシンプルかつ広く使用されている方法の1つです。このアプローチは、嵌合部品間のきめ細かくコントロールされた干渉に依存しており、そこから発生する摩擦力により部品の動きを抑えて分離を防ぎます。

プレスフィット保持とも呼ばれるこの方法は、クリップやラッチなどの嵌合要素をいっさい使用しないため、シンプルな機械形状のコンパクトなコネクターを構築できます。低コスト、最小限のコンポーネント構成、嵌合や抜去のしやすさなどの利点がありますが、その用途は一般に低振動環境に限定されます。

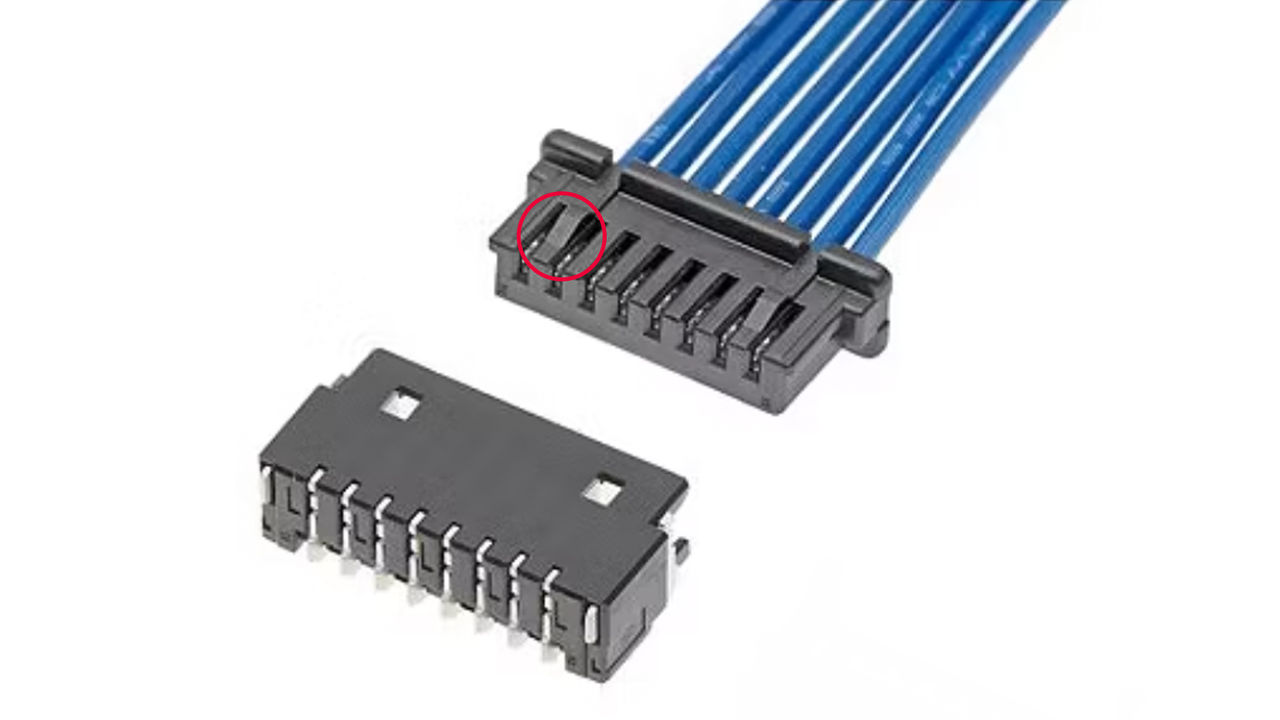

振動耐性を強化するため、一部のコネクターでは、突起形状あるいはその他の成形された形状を相手部品の凹部に嵌合させる、フリクションロック保持として知られる技法を使用します。

この構成により、複雑なラッチ嵌合なしに軽度のロック効果を得ることができます。ベーシックなプレスフィット保持よりも振動耐性に優れていますが、次のセクションで説明するポジティブロック設計に比べると嵌合外れが生じやすくなります。

ポジティブロック保持は、タブやラッチなどの機械的要素を組付け時に能動的に噛み合わせることで、コネクターを固定し、偶発的な嵌合外れを防止する設計です。

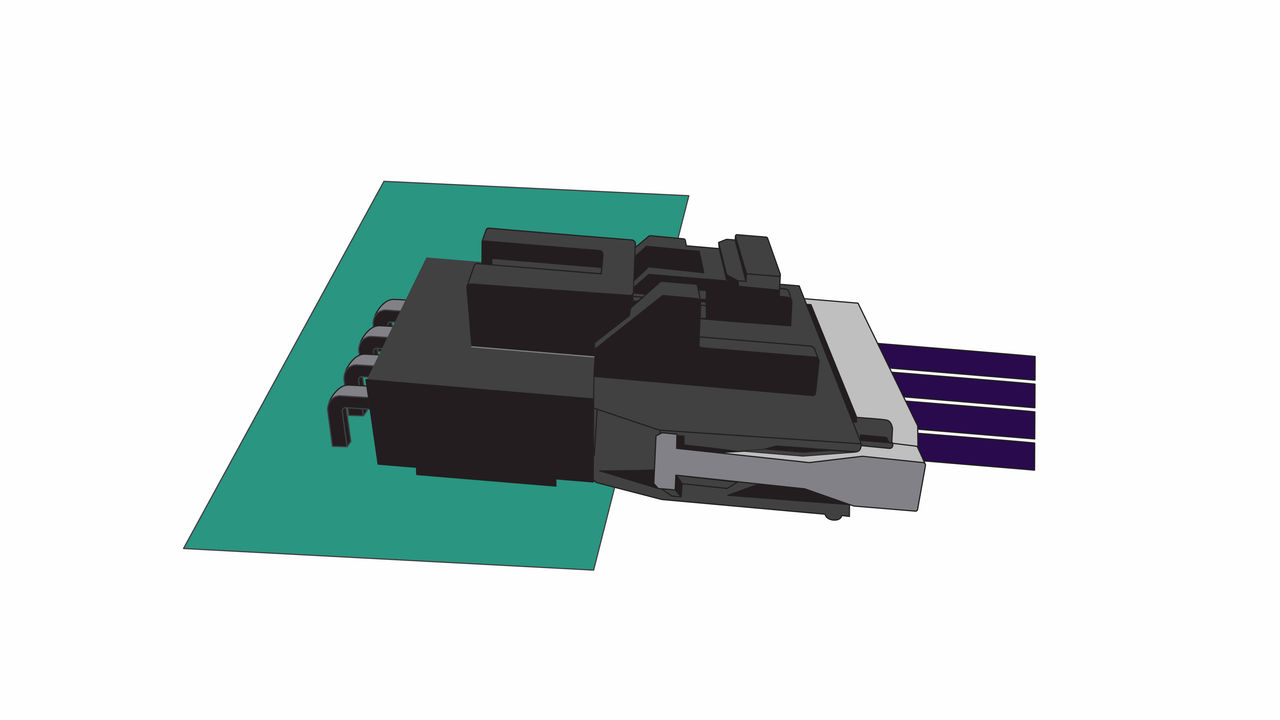

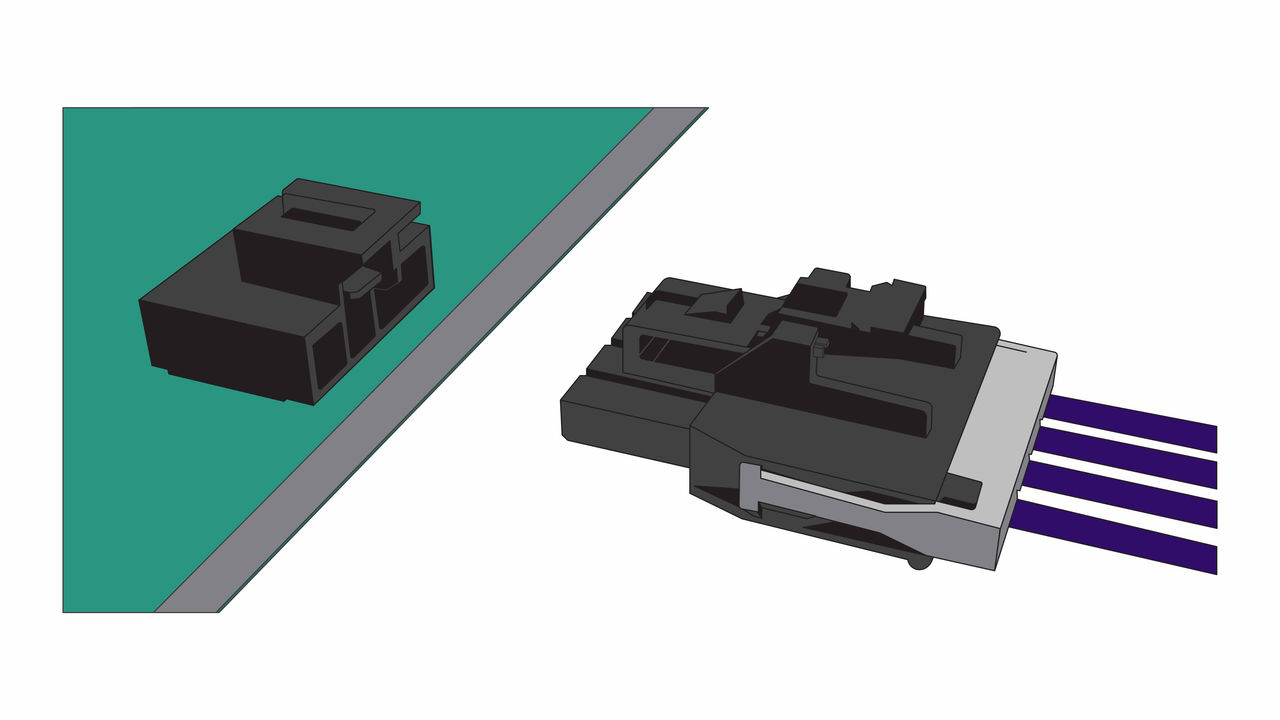

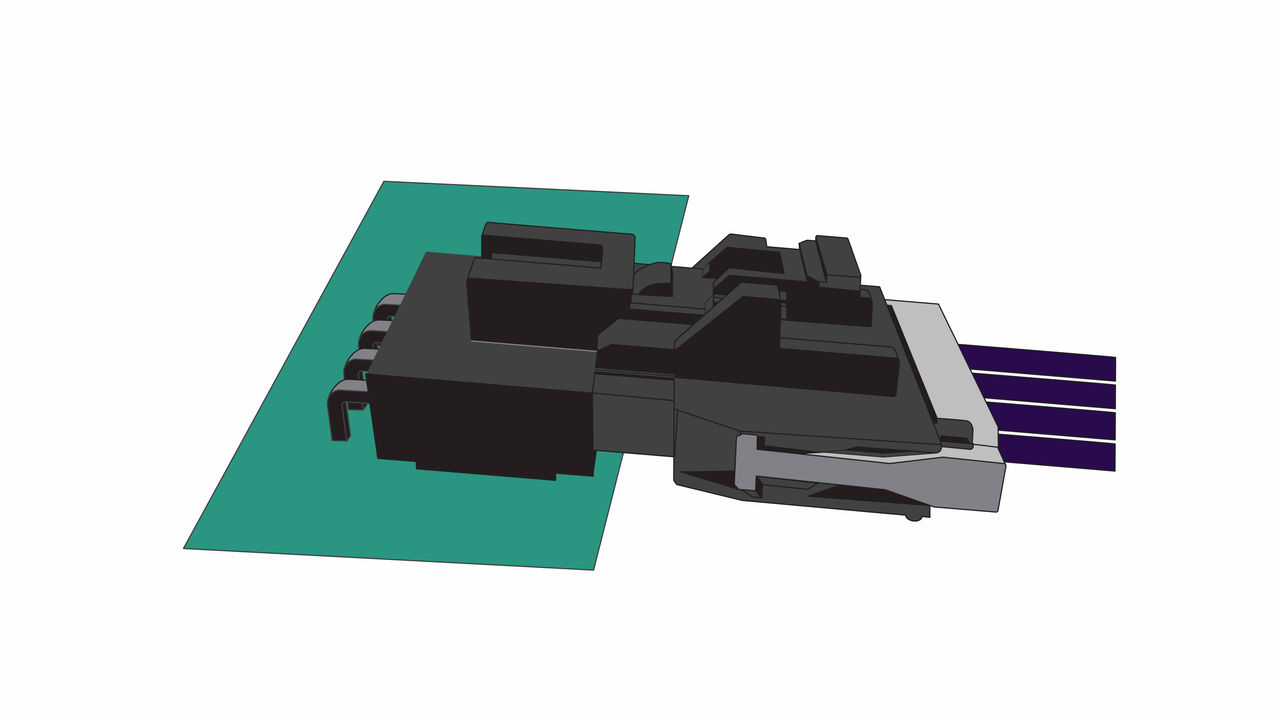

左側の画像は、完全に分離した状態のプラグとリセプタクルです。中央の画像では、リセプタクルの挿入に伴いポジティブロック部が一時的に下向きにたわんでいます。右の画像は、リセプタクルが最終嵌合位置に達し、ポジティブロック機構が完全に嚙み合った状態です。これによりコネクター同士を固定し、偶発的な嵌合外れを防ぎます。

この保持構造は、完全に嵌合するとカチッという分かりやすい音を発するため、作業者は手の感覚と音の両方でコネクターが正しく接続されたことを確認できます。コネクターを抜去する際は、ロックラッチ部分を手で押してロックを解除する必要があります。

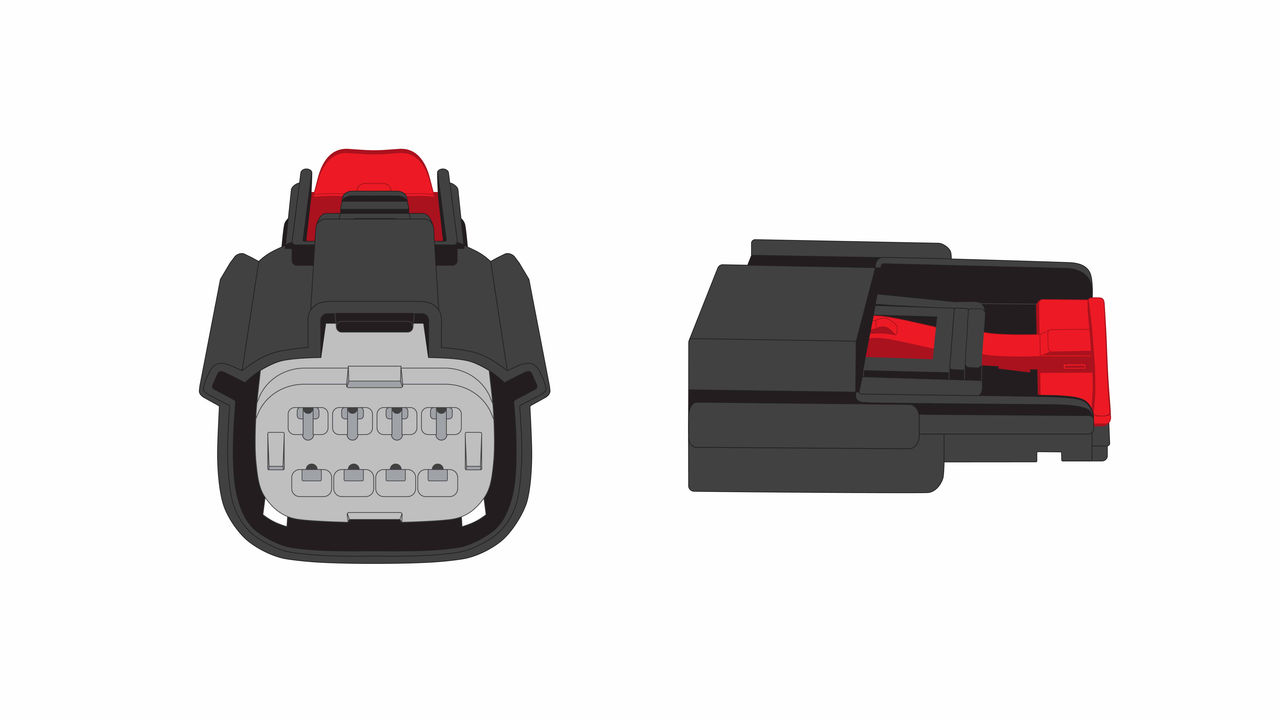

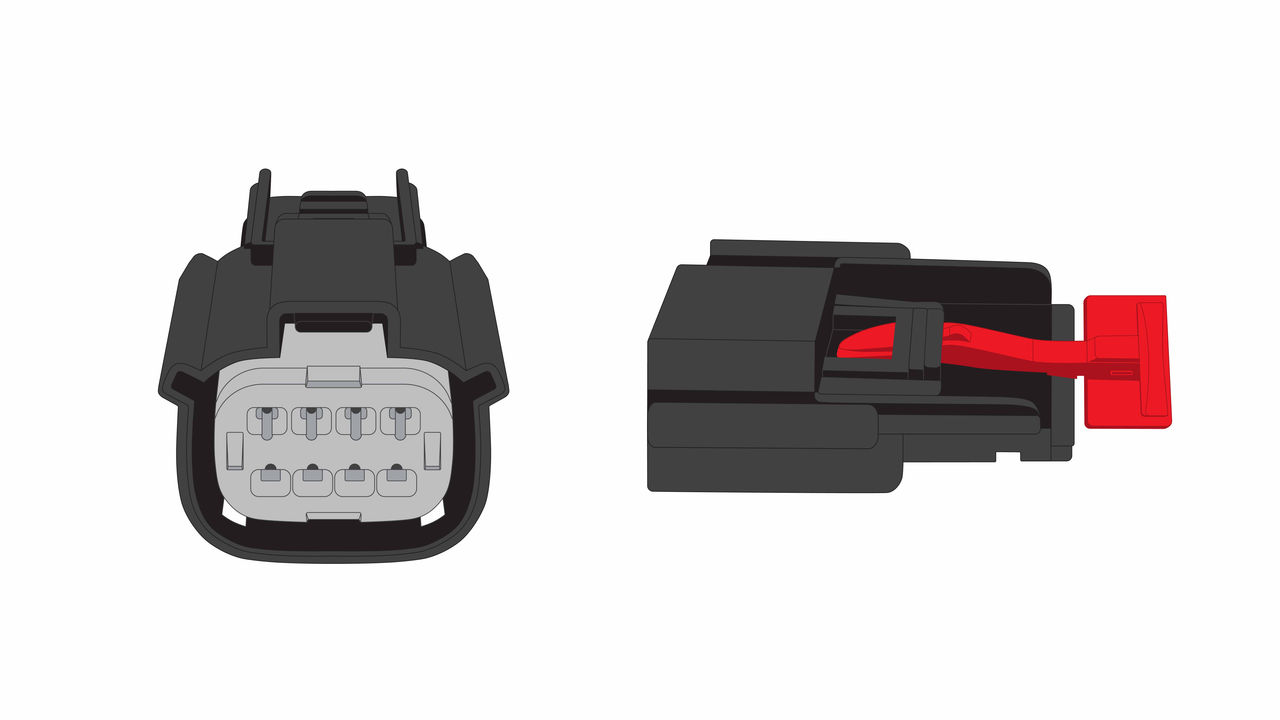

ポジティブロック型コネクターはフリクションベースの設計に比べて優れた保持力を発揮しますが、さらにセカンダリーロックとしてCPA機構を追加することでより強固な保持が可能となります。CPAコンポーネントは、プライマリーロックラッチが押されて外れるのを防ぐことで、嵌合後のコネクター同士の固定をしっかりと保って偶発的な嵌合外れを防止します。

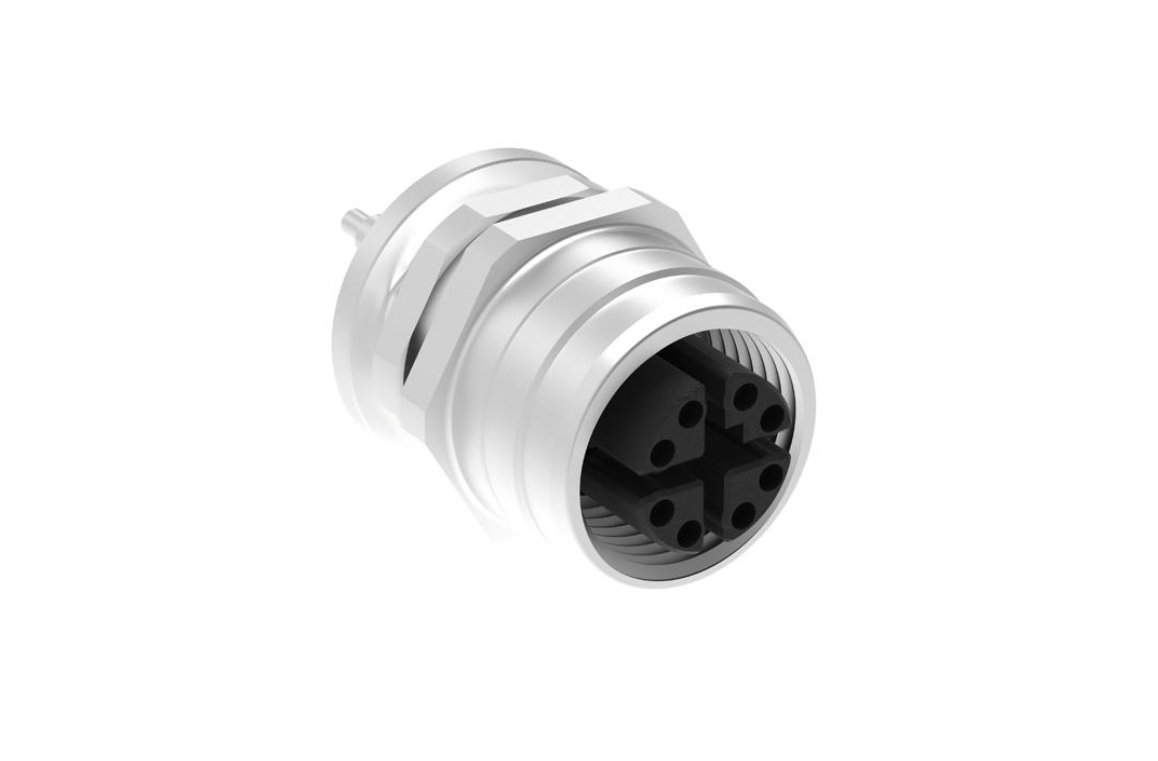

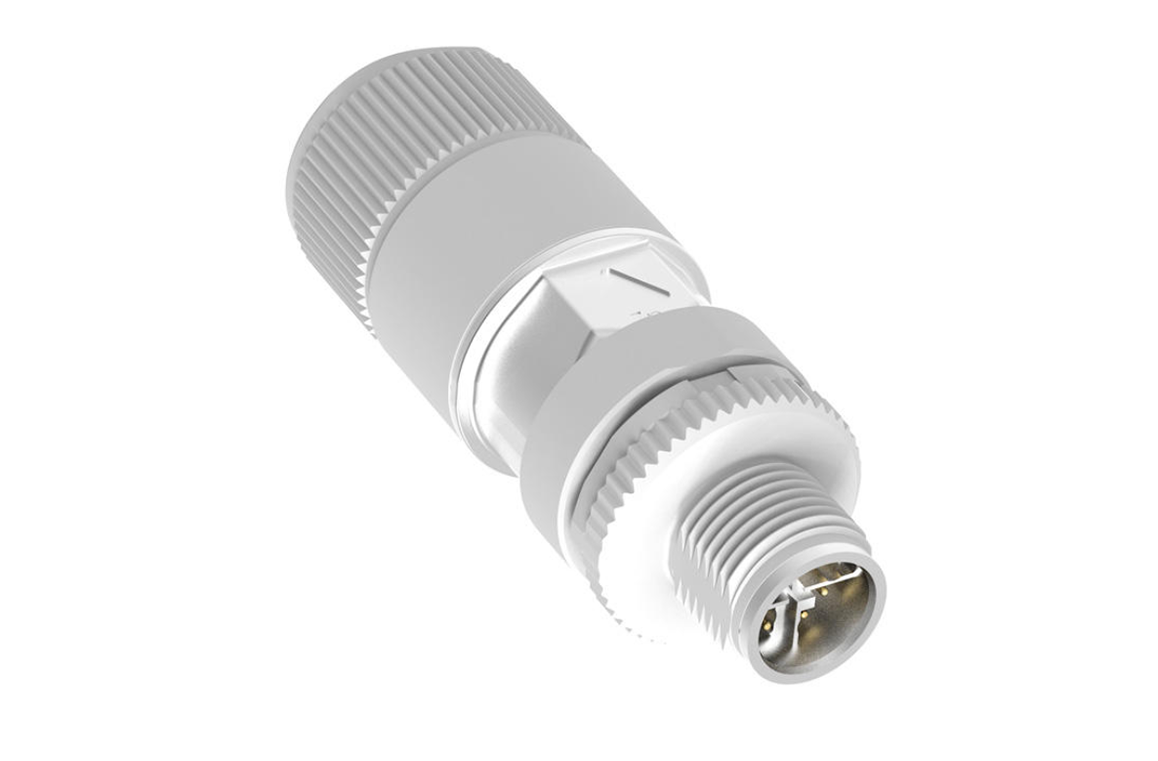

この方法では、オス側とメス側の部品それぞれに嵌合用のネジ山を組み込むことで2つの部品同士をしっかりと固定し、耐久性が高く振動耐性に優れた接続を形成します。このタイプの保持方法は、堅牢な機械的結合が不可欠な、丸型コネクターおよびその他の産業用コネクターで一般的に使用されます。

ネジカップリングコネクターは、衝撃や振動の影響を受けても確実に電気的導通を維持し、さらにガスケットやOリングと組み合わせることで環境密封性も提供できます。しかし、この保持方法には工具や手作業による正確なネジ締め作業が必要であるため、ラッチ式のコネクターに比べて組付けに時間がかかります。さらに、これらのコネクターはネジ山の噛み違いが発生するリスクがあり、またコネクターのサイズが大きくなりがちなため、組み立ての迅速さよりも最大限の保持力と信頼性が重視される航空宇宙、防衛、重機などの用途で使用されることが多いです。

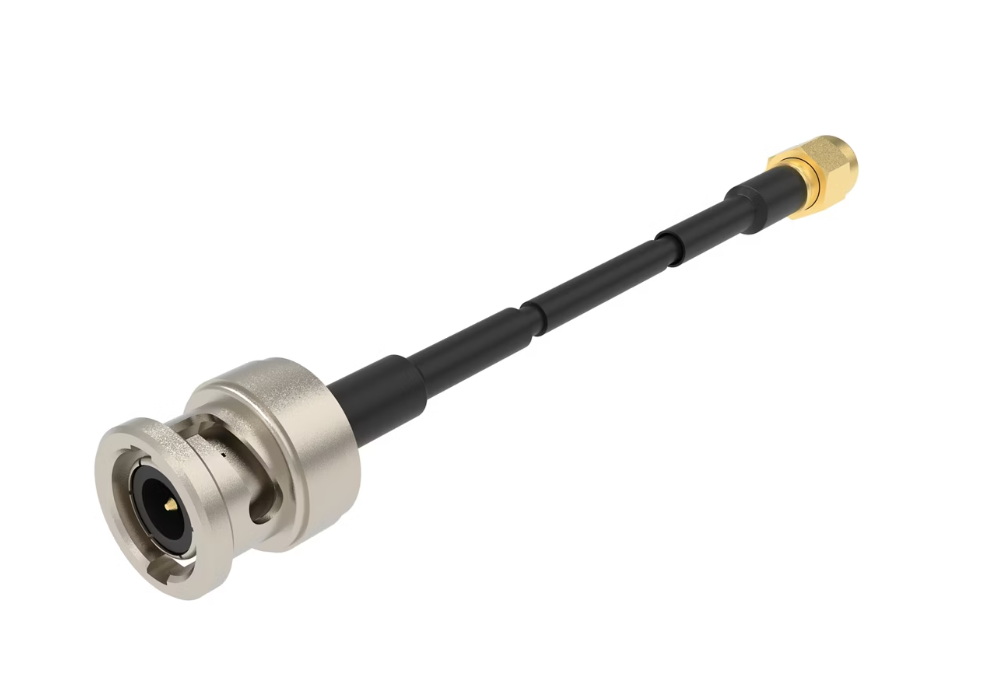

バヨネットカップリングは、押して回すだけの簡単な操作で2つのコンポーネント同士を固定するクイックコネクト機構です。ネジカップリングによる保持と同様に、バヨネットカップリングは丸型コネクターおよびその他の産業用コネクターで広く使用されています。

バヨネットカップリングは、ネジ山ではなくピン（突起）とランプ（傾斜溝）形状の噛み合いに依存しています。リセプタクル側にはスタッドピンが、プラグ側にはスロットが設けられ、約3分の1回転させるとこれらが嚙み合う仕組みです。バヨネットカップリング設計は、ネジ山の噛み違いのリスクを回避しながら素早い嵌合と抜去を可能にします。作業者は、カチッという嵌合音と手に伝わる感触、あるいは視覚的なフィードバックにより部品同士が確実に固定されたことを確認できます。高い振動耐性と数千回の嵌合サイクルに耐える優れた耐久性を備えたバヨネットカップリング型コネクターは、衝撃や機械的ストレスにさらされる環境下での繰り返しの使用に適しています。

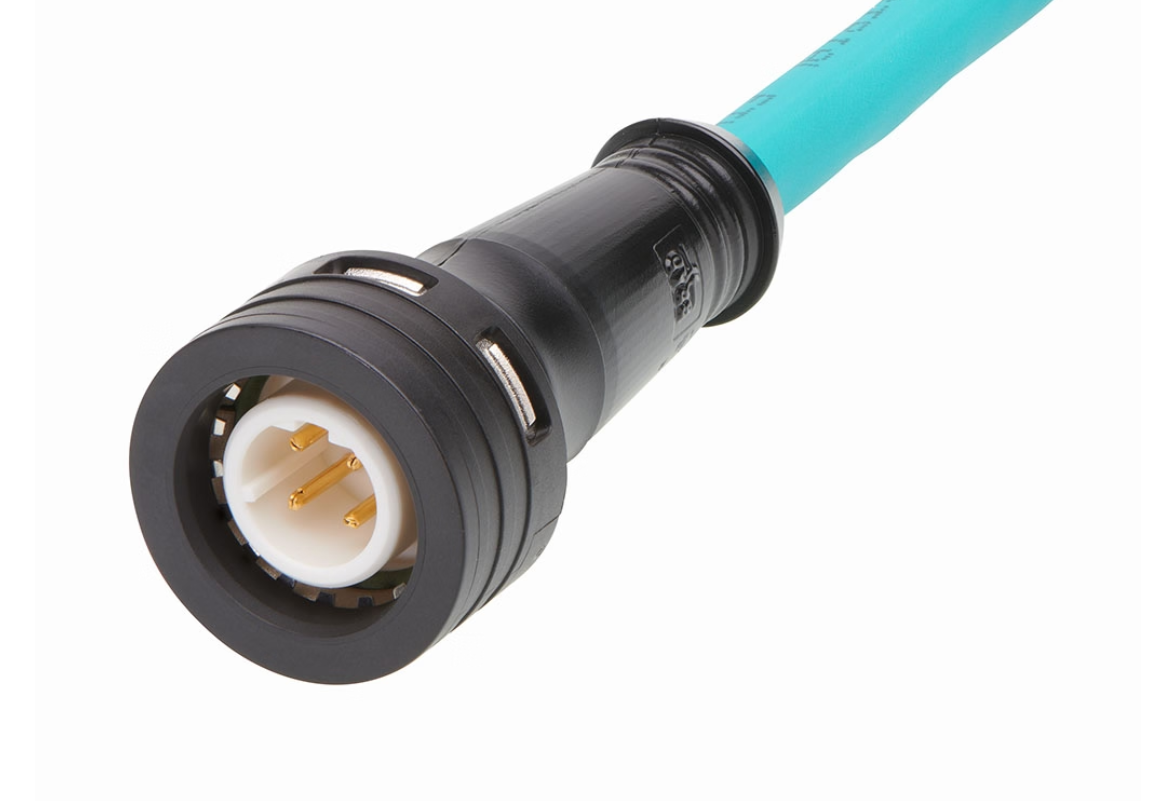

プッシュプル型カップリングは、通常、内蔵のロックスプリング機構を利用してコネクターを所定の位置に保持します。部品をまっすぐに押し込んだり引き抜くことで、コネクターを嵌合あるいは抜去できます。

プッシュプル型カップリングは、工具不要のすばやい組付けを可能にしながら偶発的な嵌合外れを防止します。コンパクトで耐久性が高く、振動耐性にも優れたこれらのコネクターの多くは嵌合サイクル数千回の耐久定格を備えており、高密度で衝撃を受けやすい環境での繰り返しの使用に最適です。

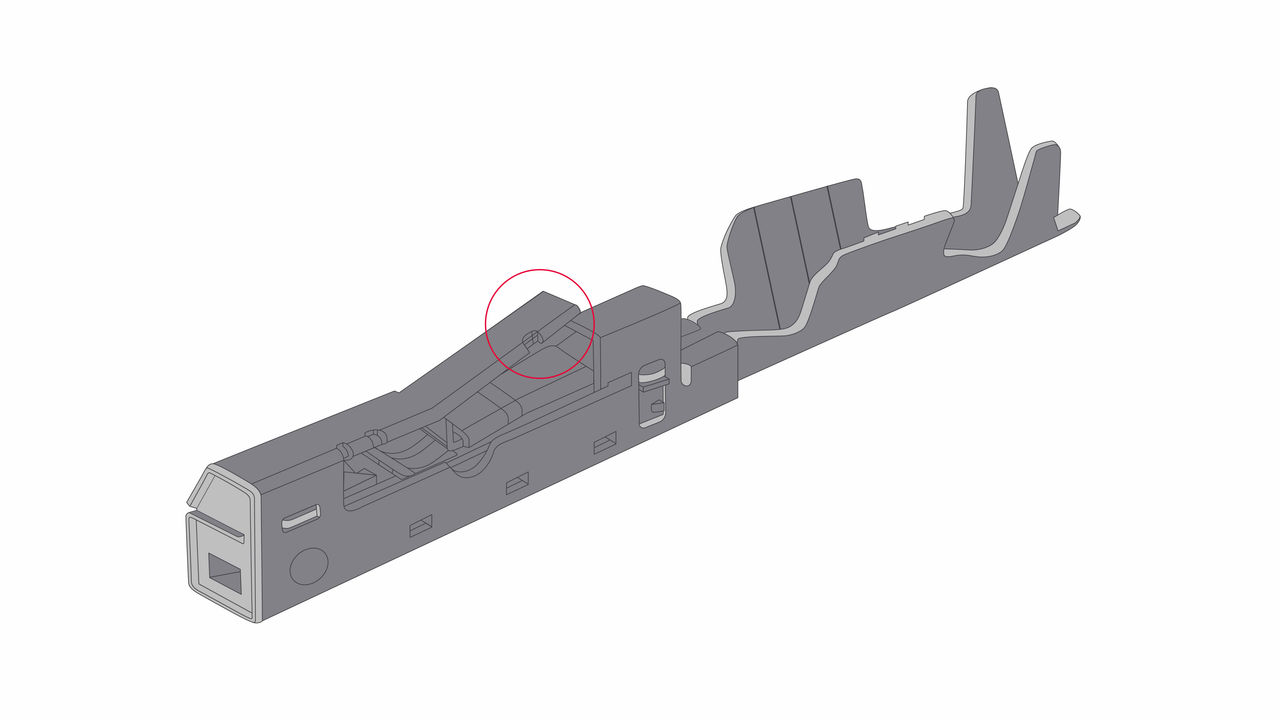

コネクターレベルの保持に加えて、メーカーは端子ランス（プライマリー保持機構）やTPA機構を利用して、ハウジング内のそれぞれの端子を所定の位置に保持しています。

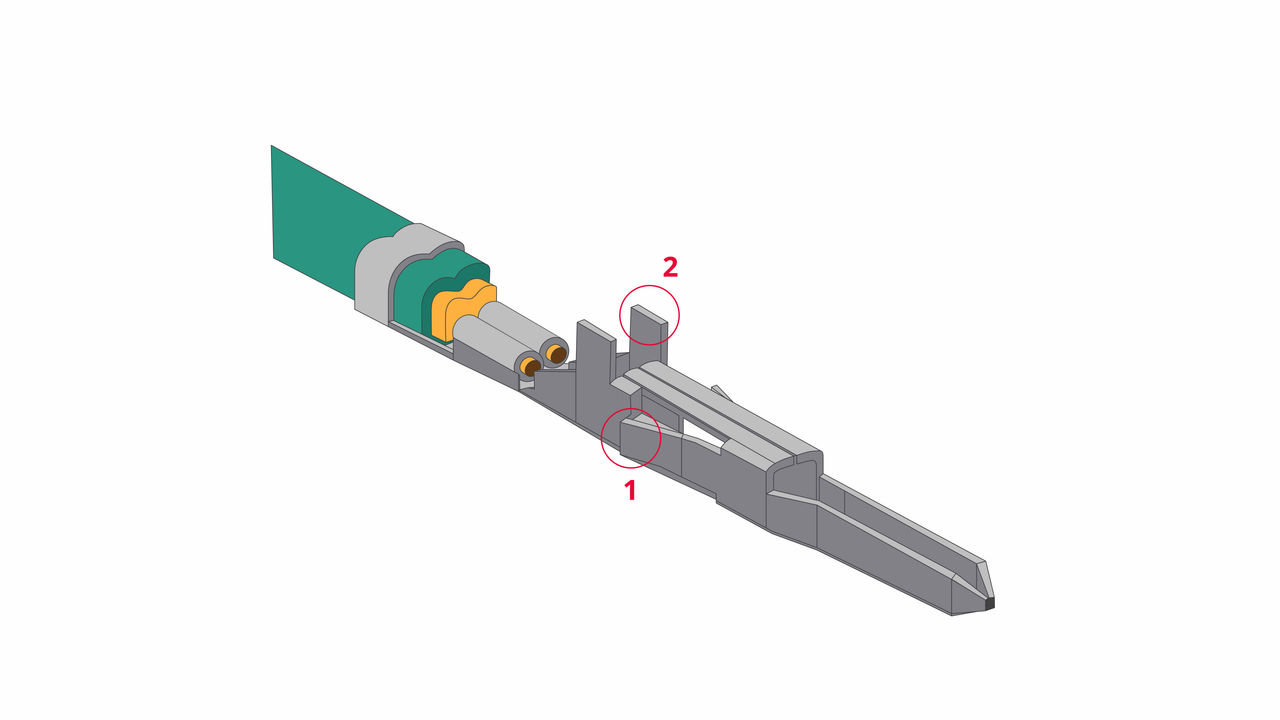

端子の保持力をさらに強化するため、一部のコネクターは端子ランスに加えてセカンダリロックとしてTPAを採用しています。下の画像で1と表示されているのがプライマリーロックタブです。2と表示されているのがTPAで、端子挿入後に各端子と嚙み合うことで端子の保持力を強め、それぞれの端子を適切な位置に固定します。

TPAの実装内容は設計により異なります。

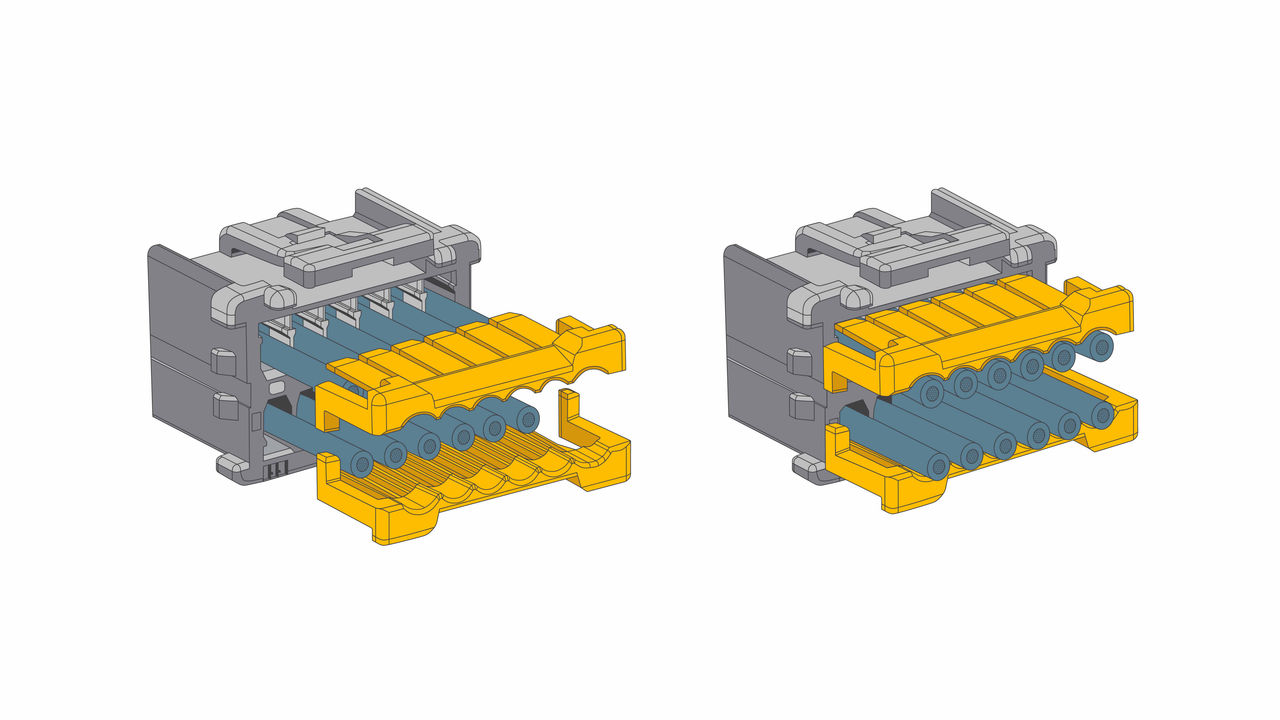

黄色のTPA部品がない状態では端子が完全に保持されておらず、ハウジングから取り外すことができます。TPAが挿入されると、端子はハウジング内に完全に固定されます。

ここまで主な保持方法について説明しました。次のステップでは、特定の用途向けに保持方法を選択する際に考慮すべき主な要因について紹介します。

どの保持方法を使用すべきかを検討するには、電線ゲージ、電流容量、振動の度合い、環境曝露、製造可能性などの要因を考慮する必要があります。

• 電線ゲージ：電線のサイズが太いほど抜去力が大きくなるため、より強力な保持方法が必要になります。一方、電線のサイズが細いと導体とクリンプ部品間の機械的嵌合力が低くなるため、信頼性の高い接続を維持するにはよりきめ細かい設計が求められます。
• 電流容量：電流容量が増加すると、それに合わせて端子サイズを大きくしなければならないことが多く、その結果、挿入力や抜去力も大きくなります。そのため、低電流タイプの接続は比較的コンパクトなプレスフィットによる保持で維持できますが、高出力のアプリケーションにはより堅牢なマルチロック機構による保持が必要になります。
• 振動レベル：振動に伴って機械的負荷が繰り返し加わることでコネクターの結合がゆるみ、時間の経過とともに端子外れが発生したり、偶発的な嵌合外れに至ることがあります。振動レベルが高くなるほどコネクターにはより強力な機械的ロック機構が求められ、セカンダリー保持機構が必要なことも多くなります。
• 環境要因：熱、化学物質、湿気などの環境要因は、ハウジング部材やフリクションベースの保持部品を劣化させ、時間の経過とともに保持の信頼性を低下させる恐れがあります。
• 製造可能性：工程面での制約も保持機能に影響を与えます。例えば、高速組立工程ではネジタイプの保持機構を採用できなかったり、あるいは高密度のパッケージでは使用できるラッチのサイズや形状が制限されることがあります。

ここまでコネクター保持に関わるさまざまな要因について説明しましたが、このセクションでは理論から実践に移り、実際の稼働条件が保持方法の選択にどのような影響を与えるのかを説明します。

小ゲージ（32～28 AWG）の電線は一般に抜去力が低いため、通常、プレスフィット、マイクロスナップ、または小型のロック機構などのコンパクトな保持機構で十分な保持力を保つことができます。これらの保持方法は、部品サイズの最小化、嵌合力の低減、レイアウトの高密度化がもっとも重要視されるウェアラブル、センサーモジュール、高密度のPCB対PCB接続などに広く使用されています。

大ゲージの電線（22～18 AWG）では抜去力が高くなるため、ポジティブロック、CPAデバイス、あるいはネジ止めによる保持などが必要になります。こうした機械的ロック機構は、電化製品のモーター、HVACユニット、自動車内部のハーネスなど、ケーブル張力や引張荷重が発生する環境下でも確実な接続を維持します。一方、電線ゲージやケーブル剛性が大きくなるほど、端子やハウジングにかかる機械的負荷を軽減する効果的なストレインリリーフが重要となります。

低電流信号接続ではプレスフィットまたは軽いスナップロックを採用することが多く、これにより嵌合力を最小限に抑えながら十分な保持力を確保できます。これらの保持機構は小さいピンを保護する効果があり、IoTデバイス、家電製品、センサーボードなどの用途における効率的な組み立てをサポートします。

中電流信号接続では通常ポジティブロックを使用します。これにより、不要なサイズアップを回避しながら高負荷下でも安全な接続を保証します。このタイプの保持方法を使用する一般的な用途には、電化製品のユーザーインターフェース、EV内部の電子機器、ロボット制御盤などがあります。

高電流配電では通常、ネジ止めによる保持やバヨネットカップリング、あるいはCPAなどのセカンダリー保持機能を使用することが多いです。これにより、より大きな端子サイズやより高い嵌合力に対応します。ネジ止め式保持やバヨネットカップリングは振動やケーブル張力に強く、またCPAは熱サイクル下でも端子の確実な固定を保証します。このタイプの保持方法を使用する一般的な用途は、産業オートメーション機器、パワーインバーター、モーター駆動装置などです。

低振動環境では通常、プレスフィット型の保持またはマイクロラッチを使用します。これにより、追加のロック機構なしに十分な保持力を確保できます。一般的な用途としては、低い挿入力やコンパクトなコネクターサイズが好まれるノートPC、プリンター、小型の調理家電などが挙げられます。

振動が中レベルの環境では、フリクションベースの保持のみでは時間の経過とともに結合が緩む恐れがあるため、ポジティブロック機構が必要になります。EVの内部照明や冷蔵庫などの用途における継続的な振動は断続導通の原因となりますが、ポジティブロック機構の導入によりこうした問題を回避できます。

高振動環境では、衝撃や振動による嵌合外れを防止するため、CPA機能、ネジによる保持、またはバヨネットカップリングが必要になります。これらの保持機構は、決められたカップリングトルクにより所定の保持力を維持し、産業用モーターや航空宇宙のハーネスなどの要求の厳しい用途における接続を保証します。

高温環境では、熱によるポリマーハウジングの軟化により接触力が低下する場合があるため、フリクションベースの保持方法には依存できません。産業用ヒーティングシステム、電力変換器、モーター駆動装置などの用途では、熱サイクルや大きな温度変動下で安全に保持力を維持するため、ネジ止めやバヨネットカップリングなどの機械的ロック機構が必要になります。

液体にさらされるコネクターは、ラッチベースまたは金属カップリングによる保持が必要です。これは、液体に含まれる化学物質がプラスチックハウジングや摩擦界面を劣化させる可能性があるためです。食器洗い機用ポンプの部品や自動車用エンジンなどのシステムはこのカテゴリーに分類されます。膨張による緩みを防止し、コネクター同士を長期的にしっかりと固定するには、金属製のカップリング、密封仕様のロック、セカンダリー保持機構などが必要となります。

屋外環境では、振動、湿気、紫外線、熱サイクル下で密封機能と機械的強度を確保するため、多くの場合はバヨネットカップリングまたはネジ止めタイプの保持機構が必要になります。適切な密封性を備えたプッシュプルカップリングは、端子を腐食させる可能性のある湿気を遮断しながら、現場での保全作業をサポートします。このカテゴリーの用途には、屋外通信機器、光ファイバーインフラ、電化製品などが挙げられ、機器の長い耐用年数全般を通じて侵入保護性を維持できるコネクターが必要とされます。

大量生産式の自動組立て工程では、タクトタイムを最小限に抑えるシンプルなラッチ機構や工具不要の工程が重視されるため、フリクションベースの保持やポジティブロックが好まれます。このカテゴリーの例には、迅速で反復可能な組み立てが重要な小型電化製品の制御基板などが含まれます。

現場での保全作業が必要となる用途では、プッシュプルコネクターやポジティブロックがよく使用されます。これらの保持機構は迅速な作業をサポートし、偶発的な嵌合外れを軽減します。ネジ止めタイプの保持は、機器の取り扱いや位置変更時の安全性を高めるために採用されることがあります。一般的な用途の例としては、保全作業のため頻繁にアクセスする必要がある産業機器や医療機器が挙げられます。

コネクター保持方法の選定においては、すべての用途に対応する万能な選択肢はあり得ません。それぞれの保持方法にメリットとデメリットがあり、適切な保持方法を選択するには、電流容量、電線ゲージ、振動レベル、環境条件、製造可能性など、さまざまな要因の複合的な影響を考慮する必要があります。これらすべての要因を考慮することで、設計者は信頼性、保守性、コストのバランスを取りながら、さまざまな用途で安全かつ意図された通りにコネクターを機能させることができます。
