| 间距 | 电流 | 线规 | 工作温度 |
|---|---|---|---|
| 2.50mm | 高达 8.0A | 26 至 20 AWG | -40°C 至 +125°C |
特性和优点
随着电子微型化的快速发展，消费者对更小组件中实现更强性能的需求日益增长。Nano-Fit 连接器采用紧凑型设计，额定电流为 8.0A，是电子设计中节省空间的首选。这些产品具有多种彩色和机械键控选项、超低对配力端子和盲插接口 (BMI)，有助于防止代价高昂的连接器对配事故。总体来说，Nano-Fit 产品简化了装配流程，可加速生产并提高整体效率。
端子定位 (TPA) 和连接器定位 (CPA) 等其他设计功能可保证安全对配，从而提高装配过程的准确性。Nano-Fit 连接器设计旨在提供多功能解决方案，能有效解决和帮助防止常见的对配问题，封装小巧的同时支持高电流，可确保可靠的电气性能。这种组合功能使这些连接器成为工程师和设计师在微型电源应用中寻求高效、高性能连接时的首选解决方案。
数据报表和指南
特色视频
热门问题选集
什么是 Nano-Fit 连接器？

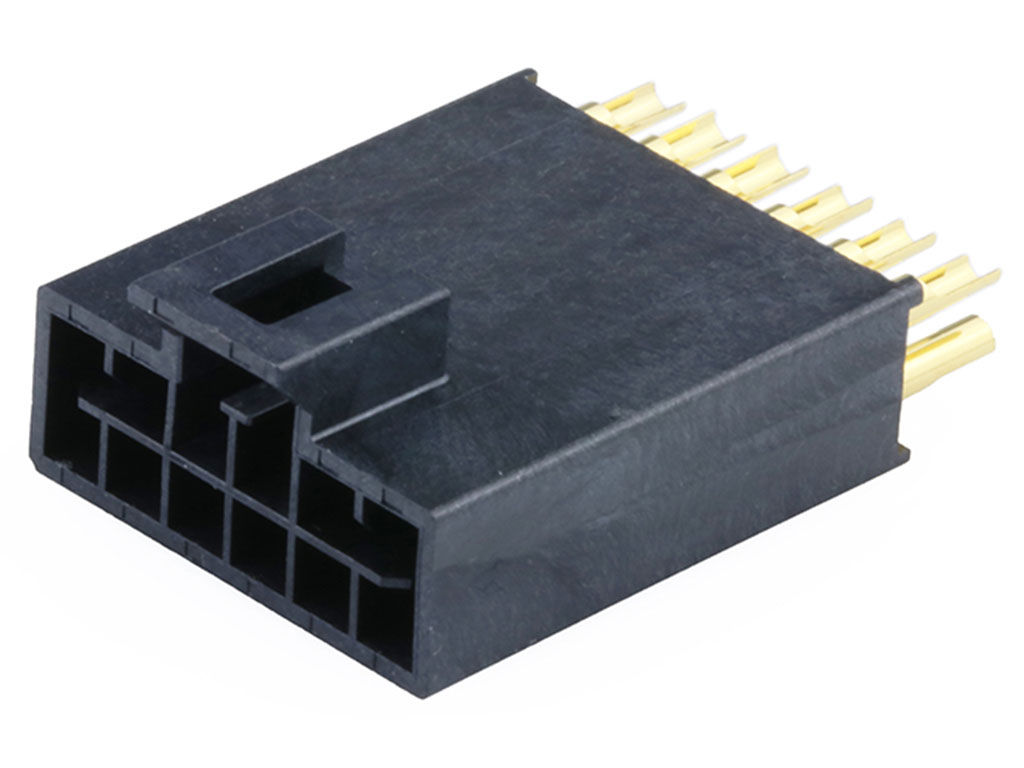

Nano-Fit 连接器是紧凑型、大功率线对板和线对线连接器系统，采用 2.50mm 间距设计，每电路可承载高达 8.0A 的电流。该系列连接器专为需要高功率密度、节省 PCB 空间以及可靠装配的应用而设计。
Nano-Fit 连接器与同类替代方案有何不同？
相较典型的 2.50mm 间距连接器，Nano-Fit 连接器占用空间更小，可实现的载流能力更高，并提供完全隔离的端子、机械键控以及可选的定位功能，有助于减少错误对配和装配错误。
Nano-Fit 连接器支持哪些线规？
Nano-Fit 连接器支持 26 至 20 AWG 线规，可为多个行业的电源和信号应用提供设计灵活性。
Nano-Fit 连接器如何节省 PCB 空间？
Nano-Fit 连接器采用紧凑设计与小间距布局，相比体积更大且具备完全隔离的电源连接器，能够更显著地缩小 PCB 占用空间，助力设计人员最大限度节省电路板空间或增加更多特性。
Nano-Fit 连接器如何帮助防止错误对配？
Nano-Fit 连接器包括机械键控选项、颜色编码外壳和盲对配接口。这些特性有助于确保正确对配，即便在高密度、可视条件差的安装环境中也可稳定使用。
Nano-Fit 连接器符合哪些认证和合规标准？
Nano-Fit 连接器的设计符合全球安全、环境和可靠性相关标准。该系列连接器既符合 UL 和 RoHS 标准，又符合灼热丝规范，适用于高温且安全要求严格的受监管环境。精选 Nano-Fit 型号在正确应用时还符合 USCAR2 冲击和震动标准，因此适用于非安全类汽车电子器件。
何时应选择 Nano-Fit 连接器，而不是 Micro-Fit 或 Mini-Fit 连接器？
如果设计需要在紧凑的占用空间内实现高电流密度（高达 8.0A），优先选择 Nano-Fit 连接器。Nano-Fit 连接器能够在空间受限的应用中稳定提供电力，例如紧凑型数据中心机架、汽车照明子组件或机器人。对于空间限制不高但功率需求更高的应用，Micro-Fit 或 Mini-Fit 连接器可能更为合适。
Nano-Fit 连接器可在哪些环境下使用？
Nano-Fit 连接器支持工作温度高达 +125°C 的环境（具体取决于型号），并符合灼热丝规范，因此适用于汽车、家电、工业、数据基础设施及电源应用。
Nano-Fit 连接器是否适合大批量制造？
是的，Nano-Fit 连接器支持大批量生产。质量特性，包括超低对配力、带咔嗒声反馈的压力锁紧外壳、穿孔式表面焊接插座头和自动化支持，可缩短装配时间并减少设计返工。
