コネクターの基礎：オス/メスの区分、極性、キーイング、コーディング

シェル形状が標準化されている一部のコネクターファミリーでは、キーまたはキー溝が、例えば位置A、B、Cなど、ハウジング内のいくつかの異なる位置に配置されています。このようなコネクターファミリーでは、位置Aにキーを持つコネクターは位置Aにキー溝を持つリセプタクルとのみ嵌合可能です。これらのキーやキー溝は、製造工程においてコネクターハウジングに成形されて固定化されるため、例えば位置Aから位置Bへの変更など、製造後に別のキー位置に変更することはできません。

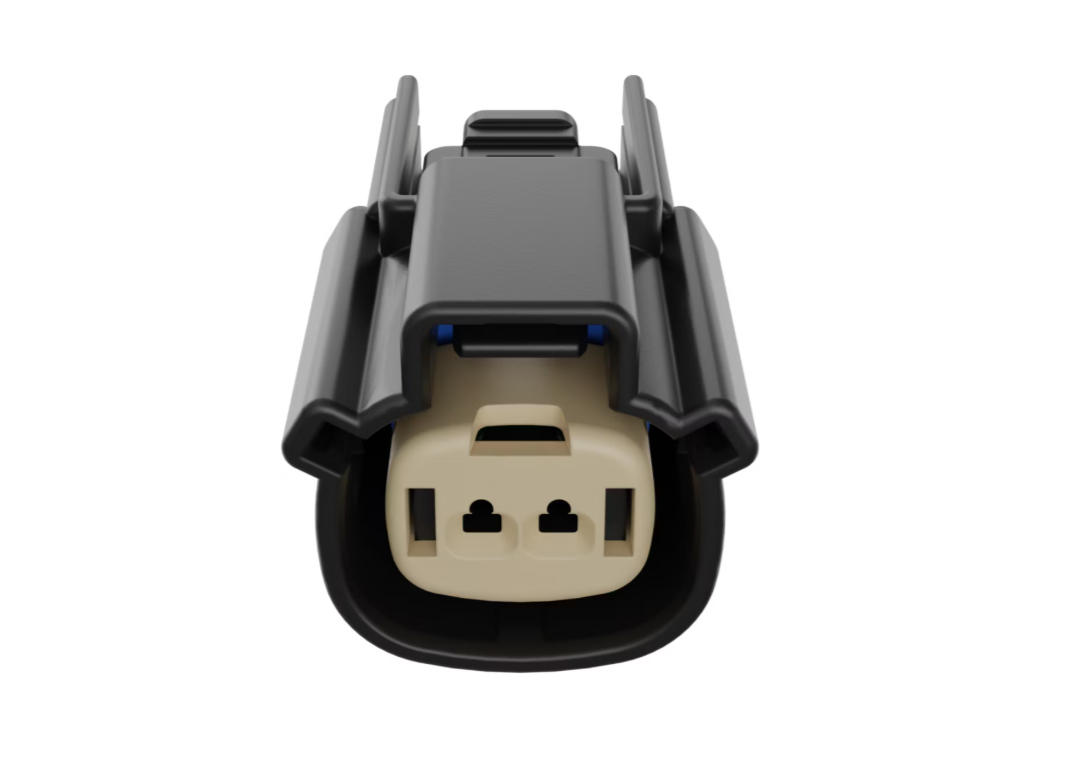

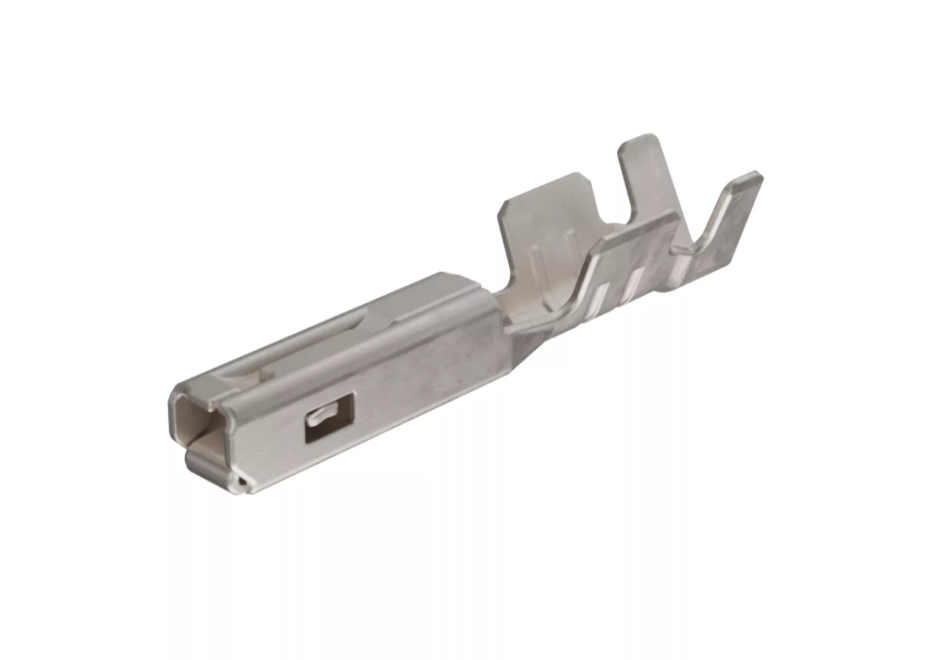

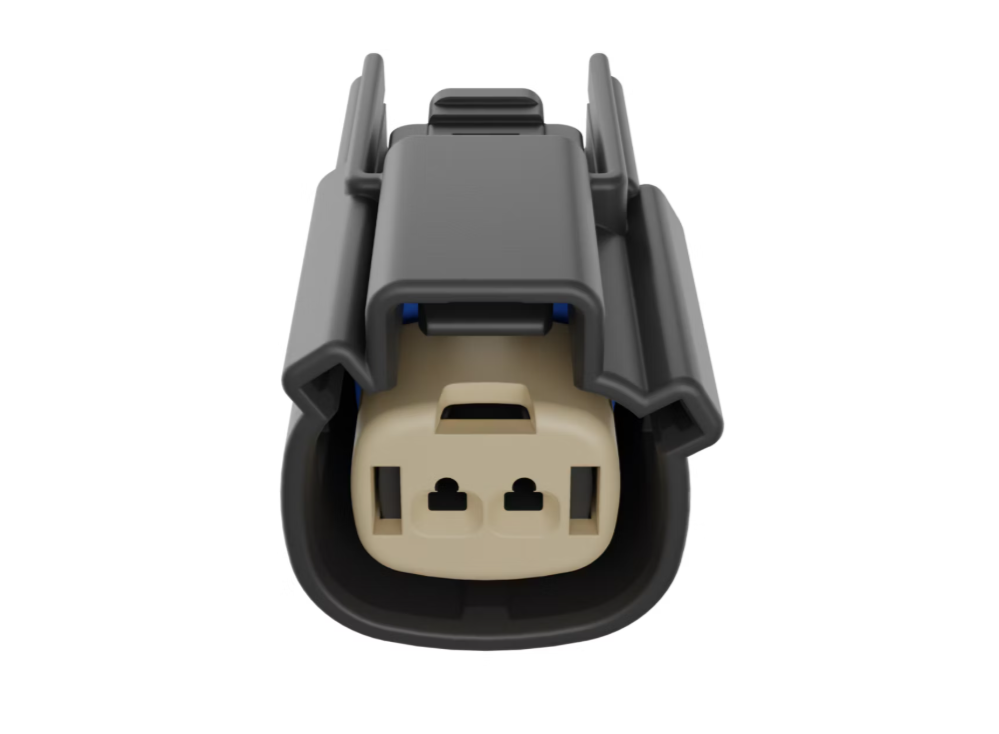

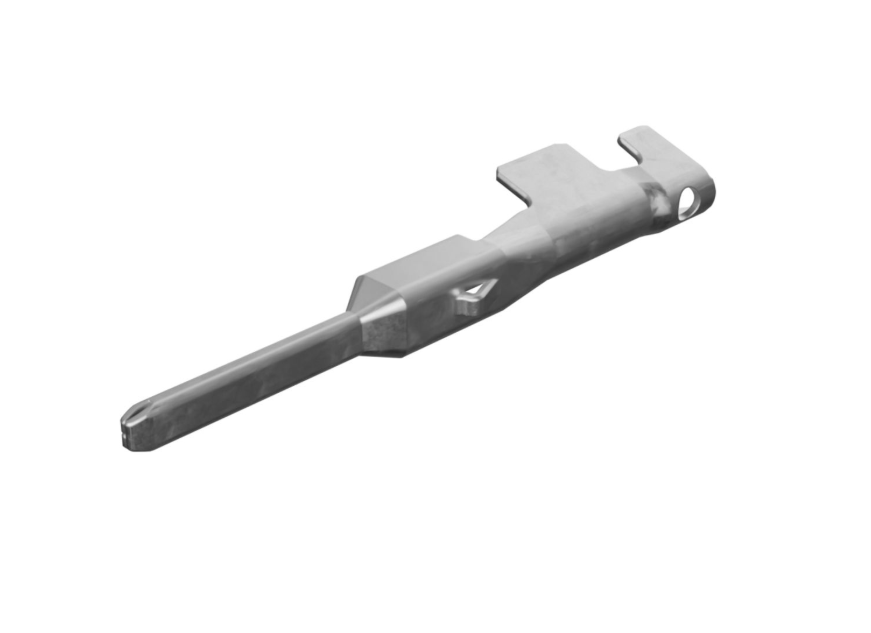

このキーイングアプローチは、Molex MX150コネクターシステムなどのオートモーティブコネクターシステムで広く使用されています。Molex MX150コネクターシステムでは、複雑な車両アーキテクチャにおける回路間の誤嵌合を防止するために、A、B、C、Dの計4種類のキー位置を採用しています。これらの固定キー位置により、各コネクターは対応するコネクターとのみ嵌合可能となり、交差接続のリスクを低減しながら大量生産組立環境における確実で再現性のある嵌合作業を可能にします。

このキーイングアプローチは、コネクターのキー溝に脱着可能なプラグまたはブロック（インサート）を挿入することで、コネクタータイプ間の対応関係を定義します。これらのインサートを挿入または入れ替えすることで、メーカーは同一のコネクターハウジングベースで複数のキーイングオプションを設定できます。

前述の「異なるキー位置の採用」アプローチでは、キーイング要素は製造工程においてコネクターに成形されて固定化されますが、メカニカルキーインサートはコネクター本体とは別の脱着可能なキーイング要素なので、製造後に追加または調整することでキーイング特性の変更が可能です。この違いは、柔軟性と在庫管理に影響を与えます。異なるキー位置の採用アプローチでは、それぞれのキーイングオプションに固有の部品番号を割り当てる必要があります。これに対し、メカニカルキーインサートアプローチでは1つのコネクターベースで複数のキーイングオプションを提供できるため、在庫数を減らしてカスタマイズを効率化することができます。

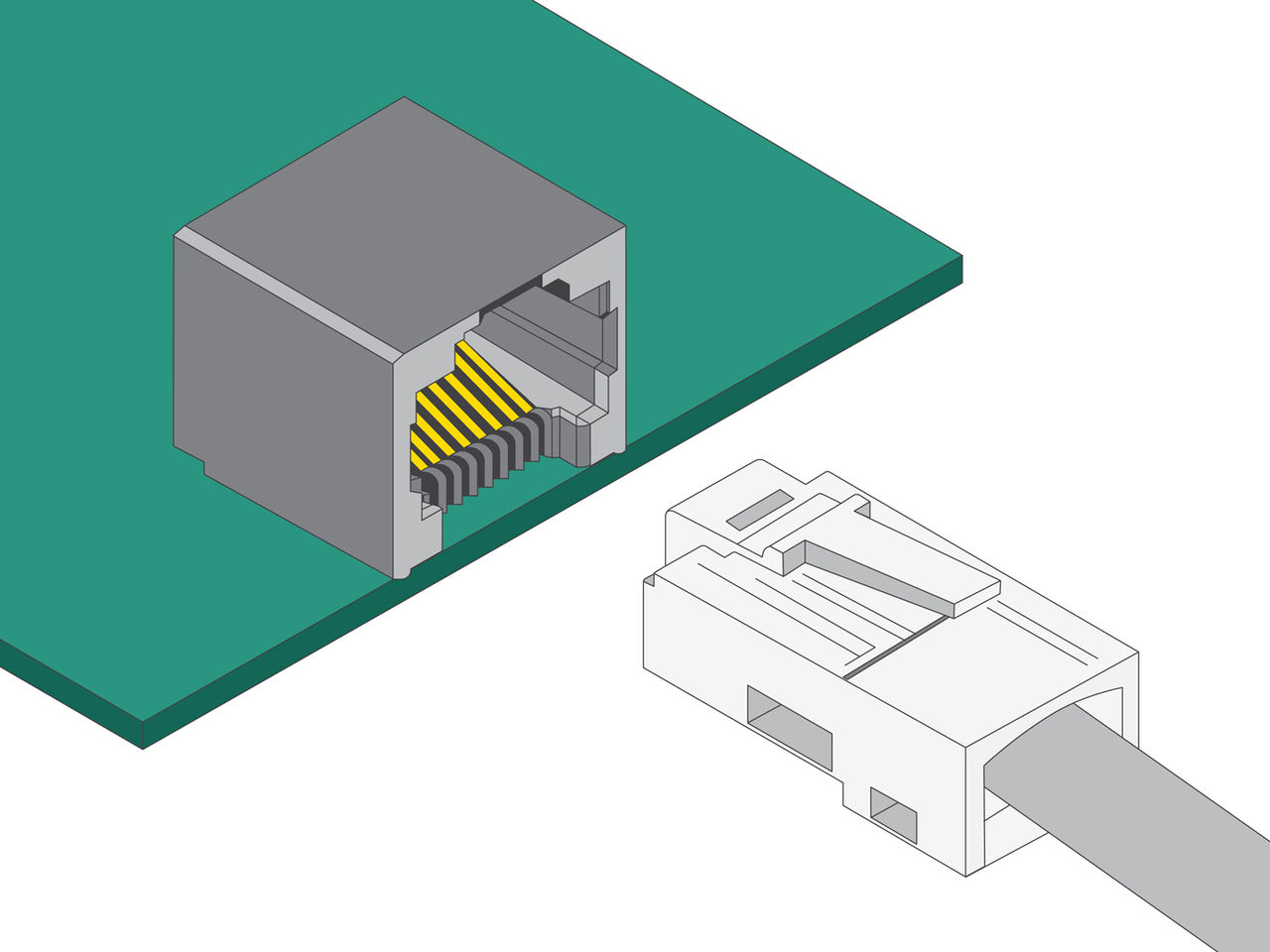

このキーイングアプローチでは、1つのラッチ形状が保持機能とキーイング両方の役割を果たします。ラッチ形状は、対応するコネクター同士を正しい位置でのみ嵌合できるように設計されており、不完全な嵌合や力まかせの無理な嵌合を防止します。また、対応していないコネクター同士を完全に嵌合させたり固定できないようになっています。

キーイングは、対応していないコネクター同士の誤接続を防止することを目的としていますが、その効果の度合いは、システム内でキーイング形状がどのように設計および適用されるかにより異なります。キーイング戦略や実装方法に不備があると、組み立てミスの直接の原因となり、コストのかかる手直しや遅延につながります。形状面での制限、バリエーション構成の過大な複雑性、あるいは組み立て条件との不整合などの課題は、キーイング実装時に十分に考慮しなければいずれもリスク要因となります。いくつかの特定の故障モードは、このような問題が繰り返し発生する原因として知られています。

• よくある失敗の原因は、物理的なキーイングではなく、ラベルや色などの視覚的なキーイングに頼る手法です。見た目は異なるコネクターでも機械的には嵌合できてしまうと、嵌合ミスのリスクが増大します。視覚的な識別要素やオペレーターの判断に頼るのではなく、必ず規定のキーイング要素を使用して正しい方法でのみ嵌合可能とすることが重要です。
• すべてのコネクターが、異なるキーイングバリエーション間の十分かつ確実な差別化を提供しているわけではありません。形状の違いが小さかったりわずかだったりすると、特に接続時に大きな力が加えられる場合には誤った嵌合を十分に防止できないことがあります。対応していないコネクター同士の嵌合を物理的にブロックするには、明確で耐久性のあるキーイング要素を持つコネクターを選択することが重要です。
• バリエーション間でキーイングの複雑性が過大になることは、もう一つの落とし穴です。明確なキーイング要素の採用は望ましいですが、キーイングバリエーション数が多すぎると製造工程が複雑になり、組み立て時やメンテナンス時にエラーが発生するリスクが高まります。可能な限りキーイング方式を標準化し、差別化と使いやすさの適切なバランスを維持するよう努めてください。
• どのような組み立て条件が関わっているかが、キーイングシステム選択の際に考慮すべき指針となります。狭い作業スペース、限られた視認性、高速の組立て工程などは、いずれも誤嵌合のリスクを高めます。直感的かつセルフアライメント性（自然に位置決めされる特性）を備えたキーイング要素を選択することで、難しい組み立て条件下でも適切な挿入を保証できます。

コーディングは、同じファミリー内の異なるコネクターバージョンを識別する要素を採用することで、電気的および機能的に適合するコネクター同士のみが嵌合されるようにする手法です。メーカーは、色分けのような単純な視覚的コーディングから、物理的に嵌合を抑制する機械的要素まで、さまざまなタイプのコーディングを実装しています。コーディングにより、交差接続による電気的損傷のリスクを抑制すると同時に、設置作業者が嵌合ペアを素早く判別できるようにします。例えばIEC 61076-2-101で定義するようなM12コネクター向け標準コーディングスキームにより、異なるサプライヤーやシステム間での一貫性のある機能的差別化や相互運用性を保証できます。コーディングを実装するメリットは大きい一方で、サイズ、コスト、耐久性面での制約により、コーディングソリューションを効果的に展開できる方法や場所は限られます。

コーディングは、機械的キーイング要素と視覚的識別要素を組み合わせることで、特定の機能またはシステムバージョンに対応するコネクターを指定するコネクター差別化手法です。コーディングにより、電源、信号、通信規格バージョンなどの意図されるアプリケーションに基づいて、同じファミリー内の複数のコネクターを識別して使用することができます。

キーイングとコーディングには明確な違いがあります。キーイングは主によく似たコネクターを誤って嵌合するのを防ぐために使用しますが、コーディングはシステム内の複数のコネクターバージョンを識別して正しいアプリケーション向けに用いるために使用されます。コーディングは、オートモーティブプラットフォームの複数のバージョン、産業用モジュラーシステム、品種混合度の高い製造環境、医療システムなど、それぞれのアクセサリーを正しく識別して適切なインターフェースに使用する必要があるアプリケーションにおいて広く使用されています。

コネクターメーカーは、さまざまな物理的設計要素を用いてコーディングを実装しています。

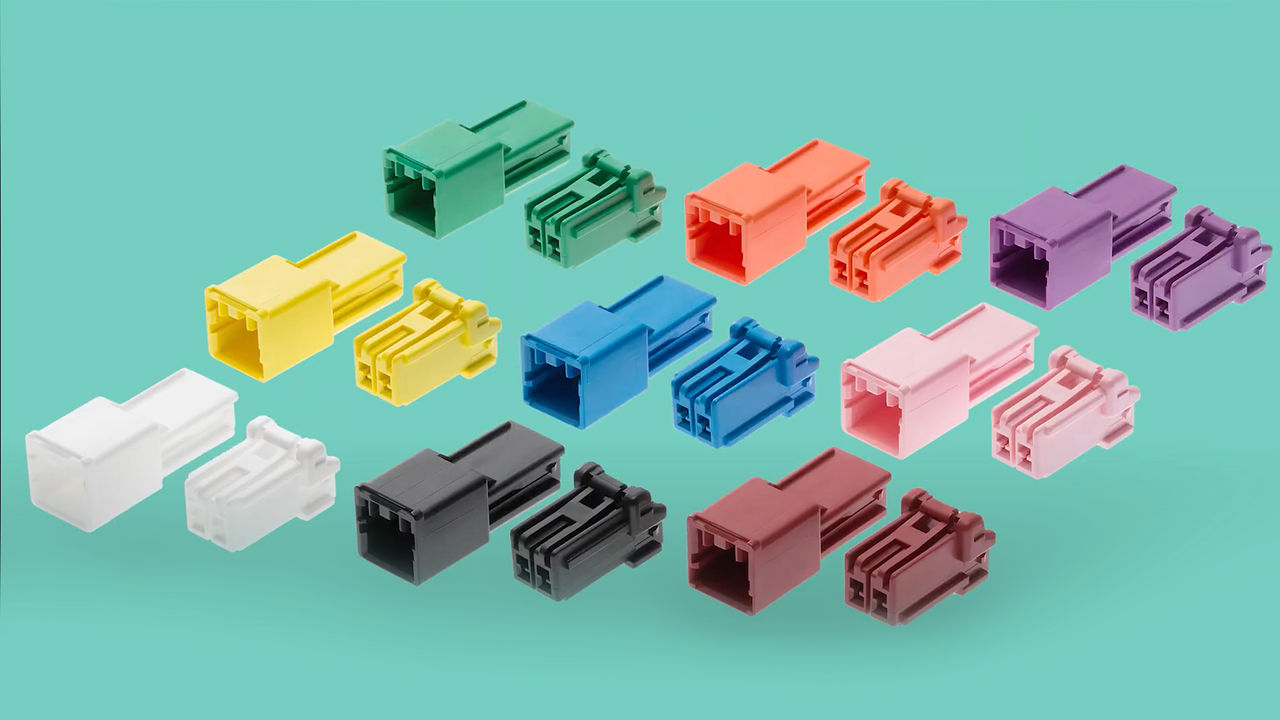

コーディングされるコネクターの多くは、色分けされたハウジングまたはインサートを用いて、その機能を視覚的に示しています（例：イーサネットの場合は青、24V電源の場合は黄色、等）。

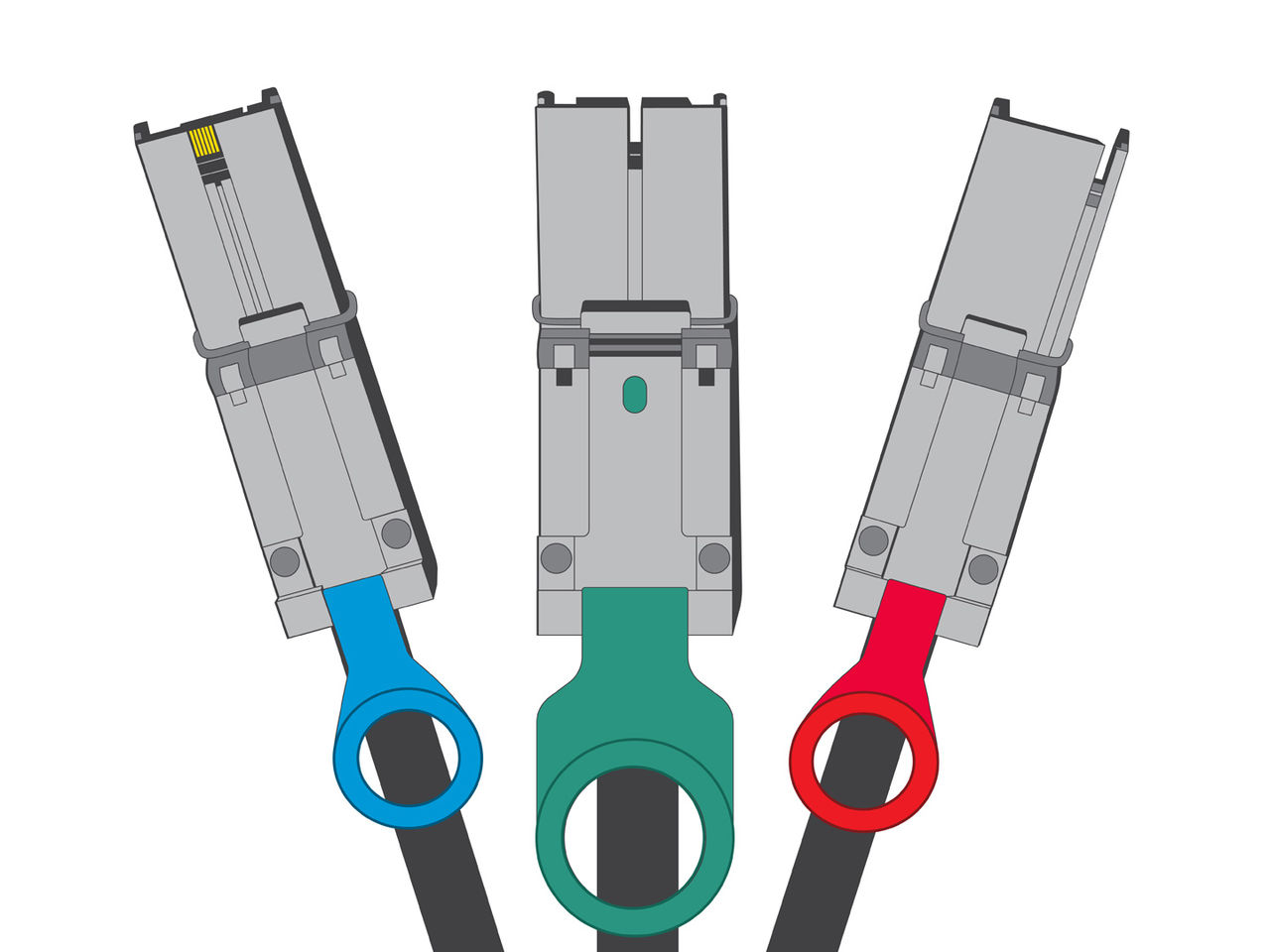

iPassコネクターファミリーでは、SAS、SATA、イーサネットなど、複数のデータ通信規格向けに共通の物理インターフェースを使用しています。それぞれの通信規格をユーザーが識別しやすいよう、色付きのプルタブを各アセンブリーに追加し、システムのプロトコルまたは機能を明示しています。

機械的コーディングでは、キーとキー溝で構成される独自のパターンをコネクターインターフェースに組み込んで、それぞれのコードを定義します。一致するコーディングパターンを持つコネクター同士のみを嵌合でき、対応していないバージョンのコネクターは物理的に嵌合できない仕組みです。機械的コーディング要素は、製造工程においてコネクターハウジングに恒久的に組み込まれます。したがって、コーディング要素は固定されており、製造後に別のコーディングパターンに変更することはできません。

このアプローチでは、成形された固定コーディング要素ではなく、脱着可能なキーインサートを用いてコーディングを行います。キーインサートを位置A、B、Cのいずれかに配置することで、機械的に互換性のない、それぞれ独立したバリエーションを設定することができます。これにより、同じコネクタープラットフォームに属するコネクターをさまざまな機能に合わせて構成し、生産を簡素化して部品番号数を減らしながら、現場での嵌合ミスを防止することができます。

例えば、M12コネクターでは、センサーにはAコーディング、イーサネットにはDコーディングを使用しており、各コードはコネクターインターフェース内のキーイング要素の固有の配置によって定義されています。位置Aのキーインサートを持つプラグは、対応する位置Aのキー溝を持つリセプタクルとのみ嵌合できます。このアプローチでは、同じコネクターハウジングベースを使用していても、コネクタータイプごとにキーインサート位置を使い分けることで、電源ケーブル、データケーブル、信号ケーブルが誤って別の回路に接続されるのを防ぎます。

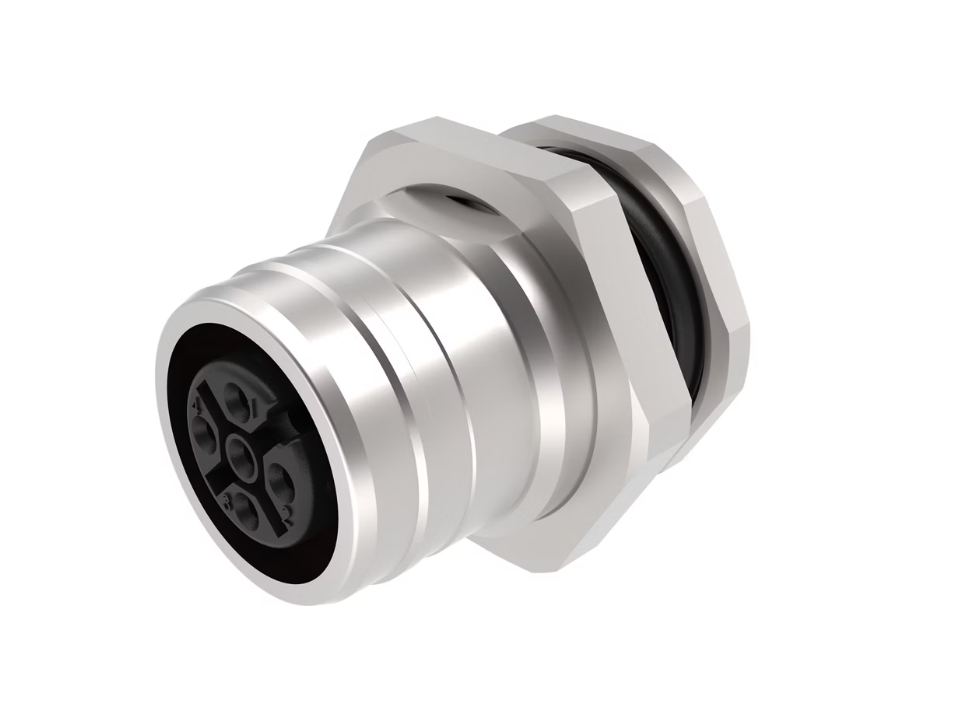

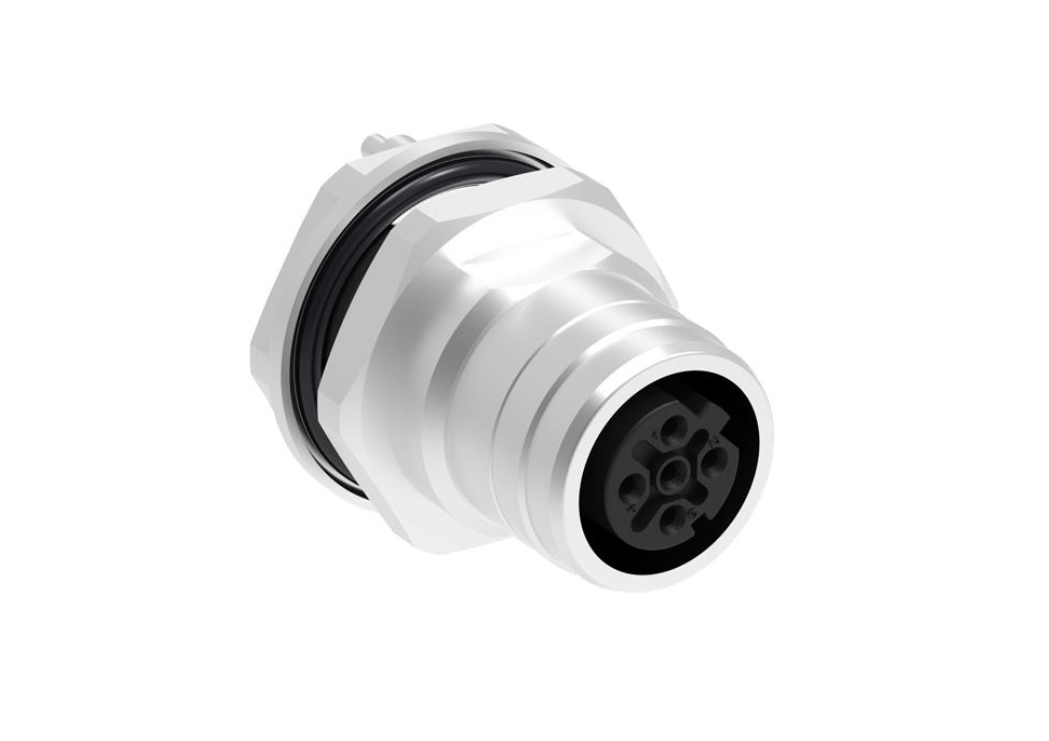

Molex M12リセプタクル：Aコーディング（左）Dコーディング（右）

物理的な実装の観点からは、一部のコーディング手法はキーイング手法と密接に関連しています。例えば、バリアントコーディングは、キーイングの「メカニカルキーインサート」の項で説明したものと物理的には全く同じインサートを利用します。しかし、メカニカルキーインサートとバリアントコーディングは、それぞれ異なる役割を果たします。メカニカルキーインサートは、対応しないコネクター同士を物理的に嵌合不可能にすることで誤嵌合を防止するアプローチです。これに対しバリアントコーディングは、同じキーインサートを用いてはいますが、各コネクタータイプを電源、データ、信号などの用途別に識別する、システムレベルのアプローチです。

さらに別のコーディング手法として、コネクタータイプ別に異なるピン配列構成を使用し、電気接点の配置を変えることでそれぞれのタイプを識別することもあります。コネクタータイプごとにピン配列が電気的に異なるため、互換性はなくなります。これにより、コネクター形状が物理的に似ていても、電気的インターフェースの互換性を完全になくすことで、対応しないシステムバージョン同士の誤った接続を防ぐことができます。

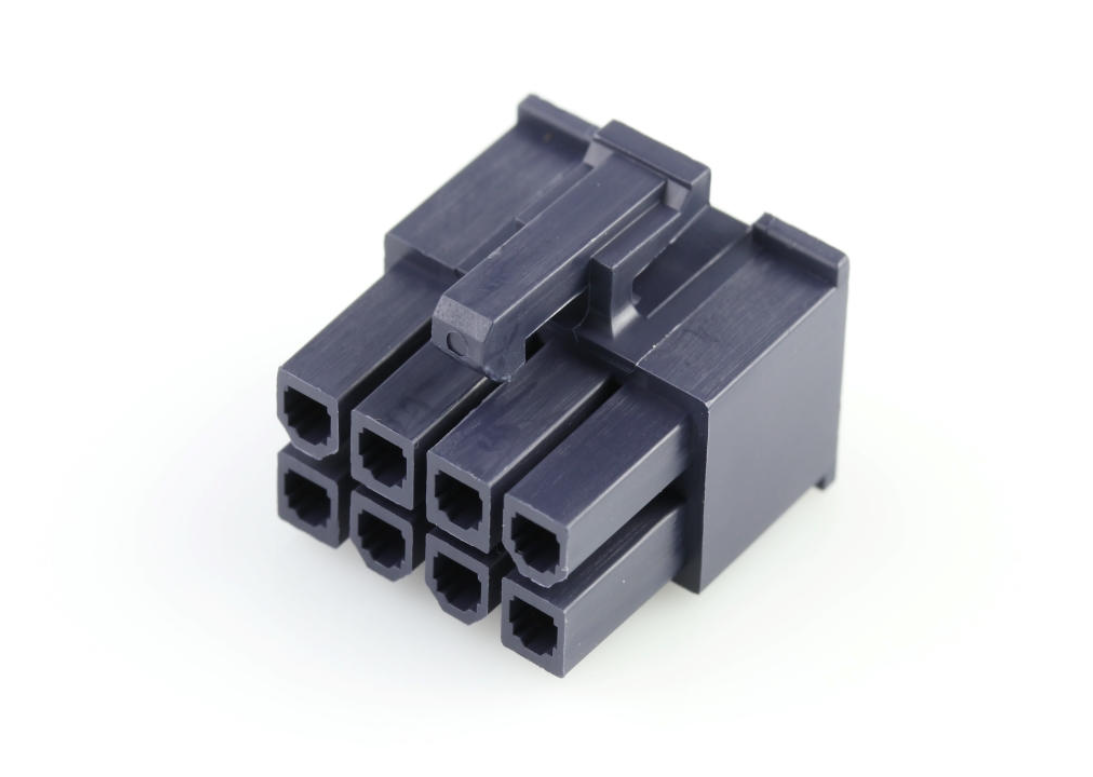

Molex Mini-Fit Jr.コネクターシステムなどでは、各コネクターバージョンごとに異なるピン配列構成を使用することでコーディングを強化できます。物理的に似ているコネクターであっても接点の配置を変えることで、各タイプがそれぞれ特定の電源または信号構成をサポートするようにし、別の回路との取り違えを回避して、対応していない回路間の誤接続のリスクを低減します。

コーディングは、誤った機能回路との交差接続を防ぐことで、電気的な損傷から機器を保護する役割を果たします。電源、イーサネット、センサー信号など、システム機能別に固有のパターンを示すコーディングを実装することで、別のアプリケーション向けのコネクターを誤って嵌合するのを防ぎます。通常、各コーディングパターンではそれぞれ異なる電圧レベルまたは信号タイプを示すため、対応していない信号の混入により引き起こされる故障のリスクを低減します。

さらにコーディングは、設置やメンテナンス作業を効率化する役割も果たします。機能ごとに異なるコーディングパターンを使用することで、作業者はどのケーブルがどのポートに対応するかを一目で判別し、密集した複雑なシステム内でも誤接続エラーを減らすことができます。さらに、コーディングは、例えば同じ装置内で電源、センサー、イーサネット用にすべてM12ファミリーのコネクターを使用している場合など、単一の装置内で同じコネクターファミリーに属する複数のタイプのコネクターを異なる機能に使用している混合用途アーキテクチャをサポートします。

一部の業界標準では、複数のシステムやメーカーにわたって一貫した性能と互換性を確保するために、どのコネクターインターフェースにどのコーディングオプションを使用できるかを定義しています。そのような業界標準の代表的な例として、IEC 61076-2-101とIEC 61076-2-109が挙げられます。

• IEC 61076-2-101は、A、B、D、Xなどのコーディングを含むM12コネクターとそのコーディング方式を定義しています。この規格により、1つのコネクターファミリー内で、センサー用、イーサネット用、電源用などのコネクター機能の区別と一貫した嵌合を保証できます。
• 同様に、IEC 61076-2-109は、コンパクトな産業用途で使用されるM8コネクターインターフェースとその標準化された複数のバリエーションを定義し、主に狭小スペース環境におけるセンサー接続および低電力信号接続をサポートしています。

一部のアプリケーションではコーディングスキームをあくまで組織内部の設計選択肢として扱いますが、他のアプリケーションではその業界固有の相互運用性要件に準拠することが求められます。こうしたアプリケーションでは、IECなどの規格を順守することで、コネクターの機能の区別を維持しながらどのメーカーのコネクターでも正しく嵌合できるよう保証しています。例えば、

• 産業オートメーションシステムでは、M12のA、D、Xコーディングなどの標準化されたコーディングを用いて、センサー、データ、高速イーサネット接続を区別しています。
• 多くのオートモーティブシステムや輸送システムでは、複数のサプライヤー間で正しいサブシステム統合を維持するため、各アプリケーション固有のコネクタータイプを使用しています。

これらのシステムの設計者は、誤嵌合の防止と複数のサプライヤーにまたがる一貫したシステム性能と互換性の保証のため、こうした相互運用性基準を考慮してコネクターを選定することが求められます。

物理レベルでのコーディング要素の実装に関しては、コネクターのサイズ、耐久性、コストなど、設計者が必ず考慮すべきいくつかの重要な項目があります。例えば、コーディング要素を付加すると、コネクター内に追加の物理的スペースが必要となり、小型化が制限されます。さらに、コーディング要素は、コネクターのフィッティングや機能に影響を与える劣化なしに、繰り返しの嵌合サイクルに耐える必要があります。コストに関しては、コーディング要素を付加したコネクターは、公差が厳しくなることと追加のコンポーネントの使用のために、コーディング要素のないコネクターよりも高価になることが多くなります。最後に、コーディングされたコネクターの的確な運用にはユーザー教育が必要となる点を見落としてはいけません。作業者がコーディングシステムを正しく理解したうえで適切なコネクターを選択することが求められるからです。

ここまででコネクターの嵌合属性についてはご理解いただけたと思いますので、ここからは、それらの属性を選択して正しく実装するための現実的な考慮事項について説明します。適切なコネクター属性を採用するには、電圧レベル、電流容量、振動、環境への曝露、製造可能性など、いくつかの主要なアプリケーションパラメータを比較検討する必要があります。

電圧が高いアプリケーションほど、誤接続が発生した場合のダメージのリスクが大きくなります。第一の防御策としてよく採用されるのが、タッチセーフ（感電防止仕様）タイプのコネクターです。タッチセーフ仕様のコネクターでは、作業者が誤って触れることによる感電のリスクを低減するため、通電している接点は埋め込み式またはカバーの内側に設置されています。高電圧アプリケーションでは、正しいアライメントを確保し、誤嵌合や力まかせの無理な組み立てのリスクを低減するため、堅牢な機械的キーイングと極性を組み込んだキーイングメカニズムを実装することがよくあります。さらに、色分けされたハウジングやマーキングは、作業者が必要なコネクターを一目で判別できるようにし、嵌合ミスのリスクを減らす効果があります。

定格電流が高い接続では、端子サイズを大きくするか強度アップが必要となることが多く、その結果全体的な嵌合力が増大します。キーイング要素は、変形や摩耗なしにそうした大きな嵌合力に耐え、長期にわたって機械的インテグリティと一貫した嵌合性能を維持するよう設計する必要があります。

振動や機械的衝撃を受ける環境下では、コネクターシステムは、継続的な動的負荷にさらされても安定したアライメントと電気的接触の信頼性を維持できる必要があります。キーイング要素にも十分な堅牢性がないと、位置ずれ、断続接触、接触抵抗の増加、信号劣化、熱の蓄積などの問題につながります。

キーイング要素は、高湿度、熱サイクル、化学物質への曝露などの厳しい環境条件下でも正確な形状を維持することが求められます。例えば、水分の侵入は、膨張や材料の変質を引き起こし、寸法公差や嵌合性能に影響を与えることがあります。熱サイクルによる膨張と収縮の繰り返しは、キーイング要素の寸法変化や材料疲労を徐々に進行させます。さらに、化学物質への曝露は、腐食や材料劣化による重要寸法の変化を引き起こし、嵌合適合性や密封性能の低下などにつながる可能性があります。

キーイングおよびコーディング要素の選定には、生産要件や保守性要件も考慮する必要があります。大量組み立て生産が必須のアプリケーションでは、生産を加速し作業者のエラーを減らすために、直感的かつセルフアライメント性（自然に位置決めされる特性）を備えたキーイングおよびコーディングスキームを優先的に採用する必要があります。現場で保守されるシステムでは、作業者が必要なコンポーネントを一目で識別できるよう、分かりやすい色分けやマーキングなどの視認性の高いコーディングを採用することが求められます。プラットフォームの長期的なスケーラビリティを確保したい場合には、バリアントコーディングの採用により、既存の製品ファミリーに異なる構成や将来のアップグレードへの対応性をシームレスに組み込むケースがよくあります。

現場で信頼性の高い性能を発揮するには、オス/メスの区別、極性、キーイング、コーディングなどのコネクター嵌合属性を厳格なテストによって検証する必要があります。適切な試験方法を採用することで、コネクターが耐用年数全般を通して適切なアライメント、電気的完全性、機械的耐久性を維持することを実証できます。以下に、これらの属性の検証のために最も推奨されることの多いテストの概要を示します。

• 嵌合サイクル試験：コネクターの脱着を繰り返すことで、極性形状およびキーイング要素の機械的完全性を検証します。
• 振動・機械的衝撃試験：極性形状およびキーイング要素が、高振動下や衝撃条件下でも正しいアライメントを維持し、機械的損傷に対する耐性を示し、コネクターの位置ずれや意図しない嵌合外れを生じさせないことを検証します。
• 熱サイクル試験：温度サイクルを繰り返してもキーイング要素やコネクター材料の寸法安定性が維持されるかを検証します。
• 塩水噴霧/腐食試験：コネクターの接点、ハウジング、キーイング要素が腐食性物質にさらされたときに長期的な信頼性を維持するかどうかを検証します。
• 強制嵌合抵抗試験：極性形状およびキーイング要素が、無理な力が加えられたときに誤嵌合や不完全な嵌合を防止し、機械的損傷や電気的な危険現象のリスクを低減できるかを検証します。
• 耐電圧（Hi-Pot）試験：コネクターが絶縁破壊することなく高電圧ストレスに耐え、ピーク電気負荷条件下でも絶縁耐力と安全な動作を維持できるかどうかを検証します。
• 侵入保護等級（IP）試験：コネクターが粉塵や液体の侵入に対する耐性を示し、ほこり、噴霧、液体の浸漬にさらされる環境で信頼できる密封性能を確保できるかを検証します。
• 接触抵抗試験：嵌合サイクルの繰り返しや過酷な環境条件下での抵抗値の変動を監視することにより、電気的性能の一貫性を検証します。
• EMIシールド検証：コネクターが外部電磁干渉に対して十分な減衰効果を提供し、高速または高感度の信号向けにシールド効果とシグナルインテグリティを維持できるかを検証します。

オス/メスの区別、極性、キーイング、コーディングの計4つのコネクター嵌合属性を組み合わせることで、組み立て工程を効率化し、現場でのヒューマンエラーのリスクを排除することができます。これらの属性は、それぞれ次のように定義されます。

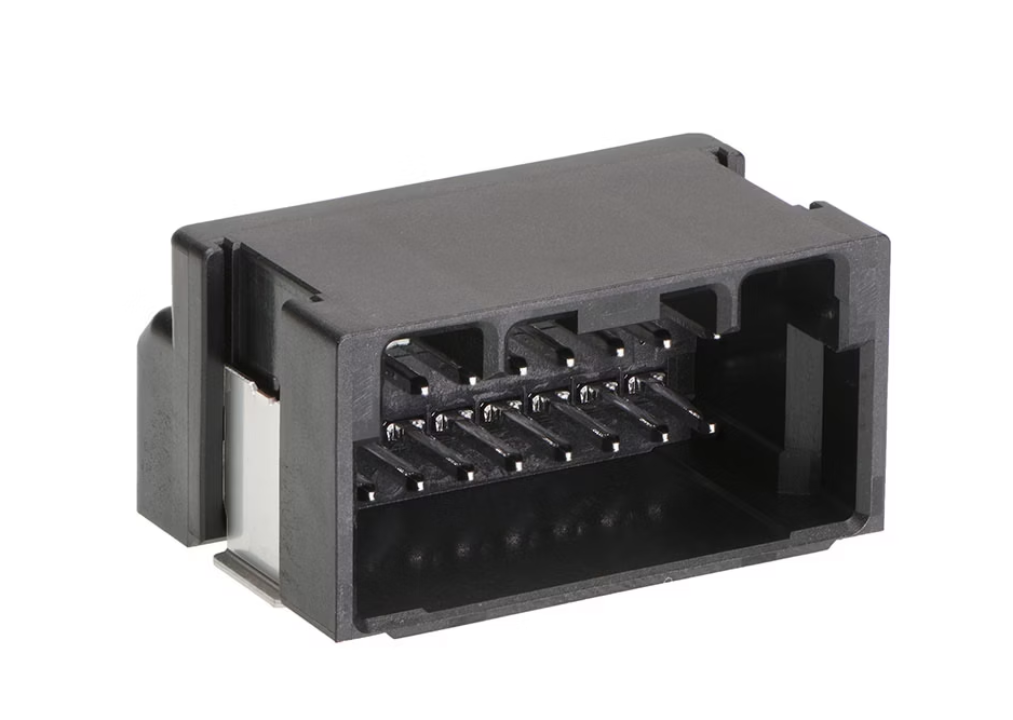

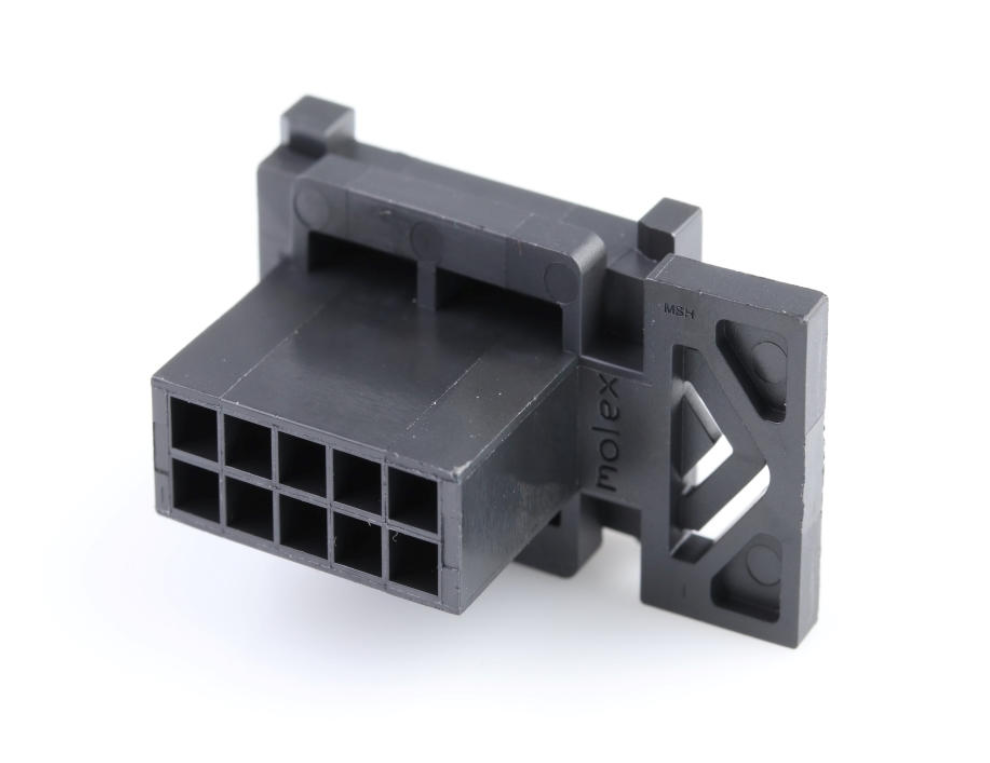

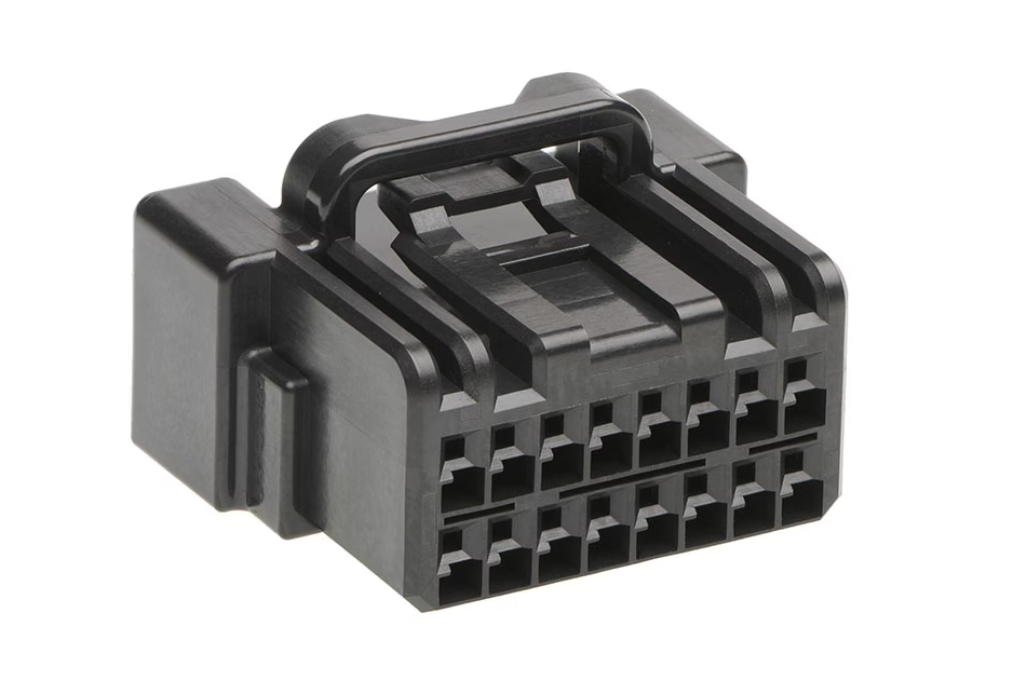

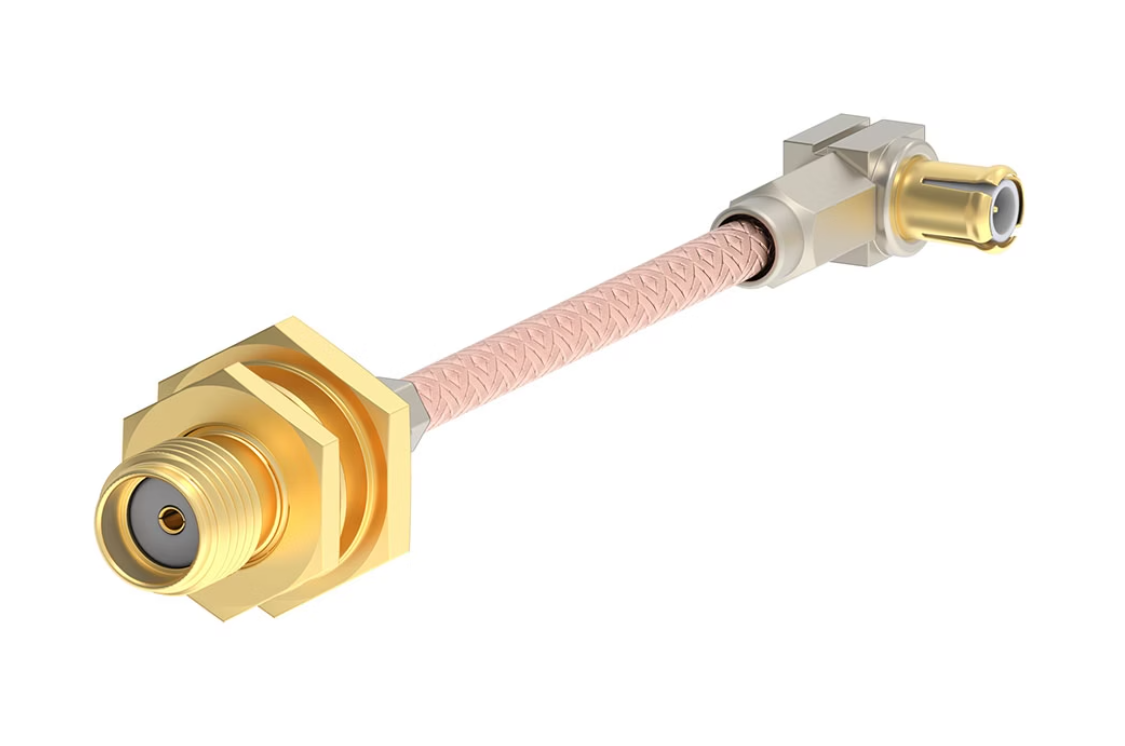

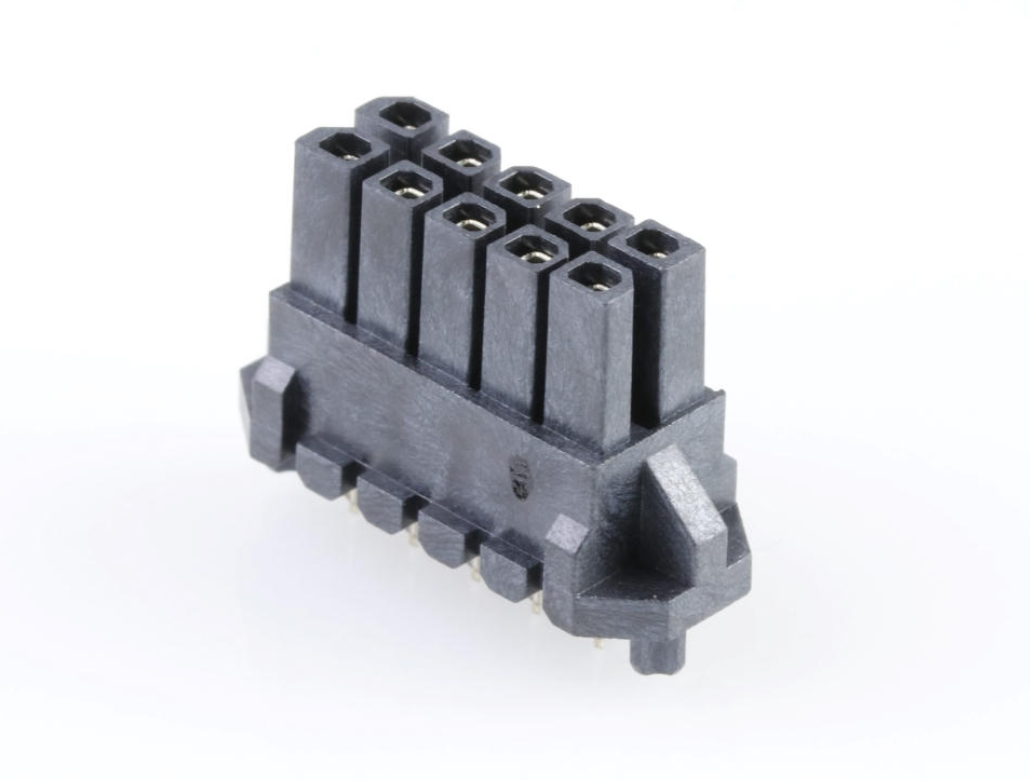

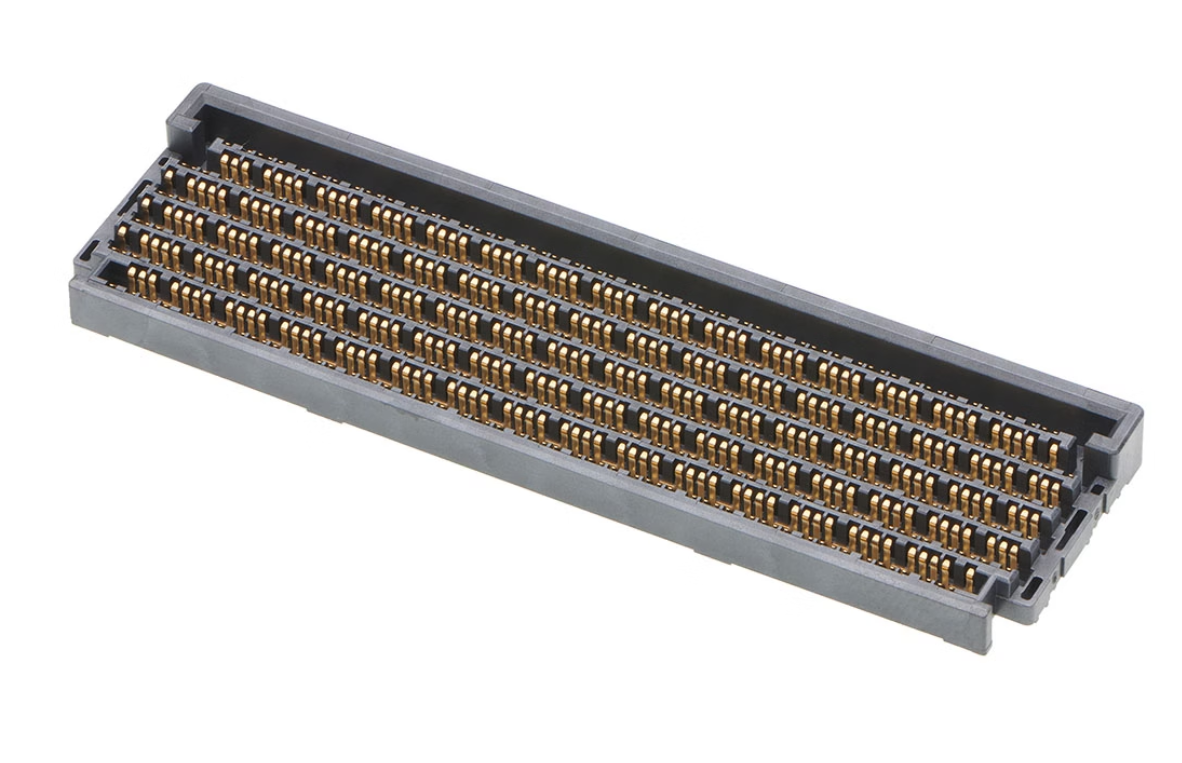

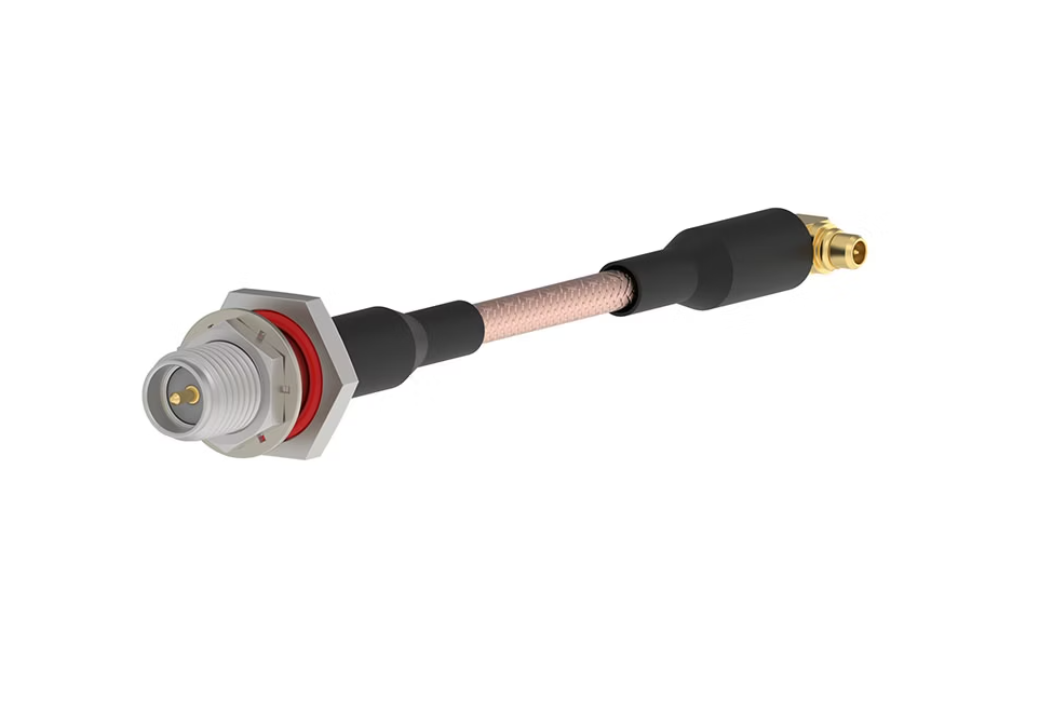

• コネクターのオス/メスの区別は、対応する嵌合インターフェースのタイプ（オス、メス、または雌雄同型）を定義します。

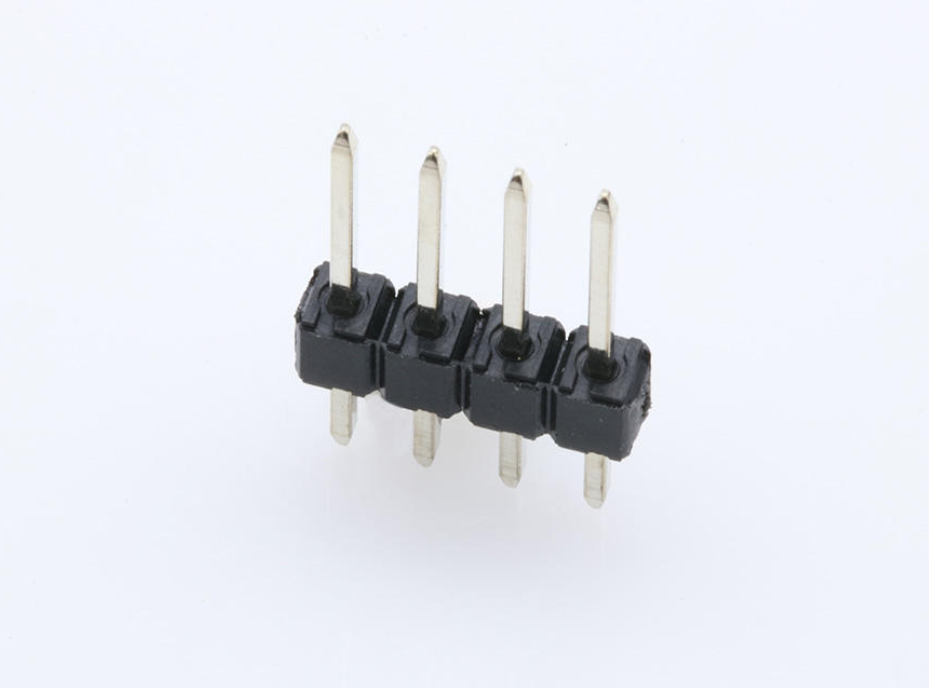

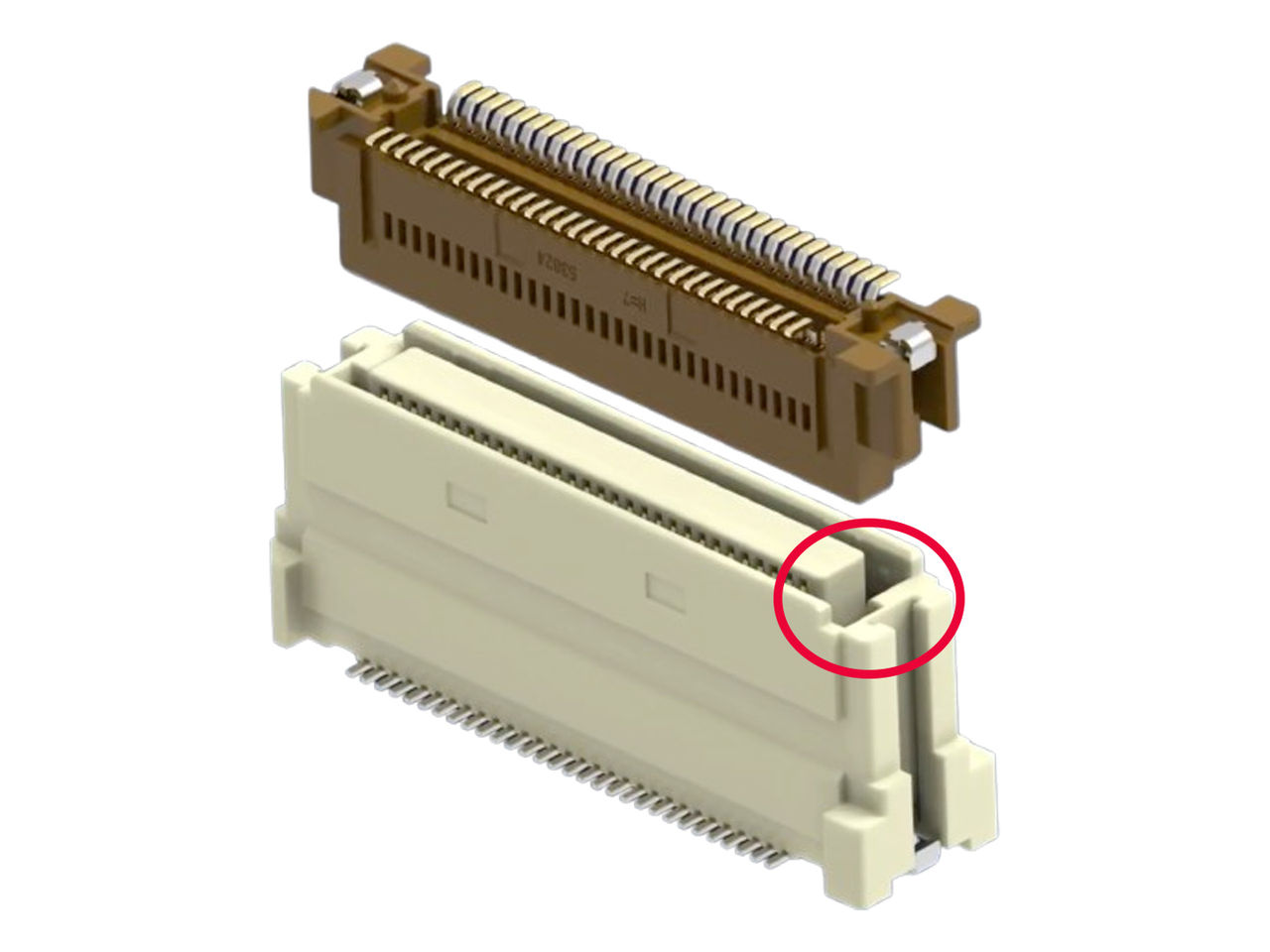

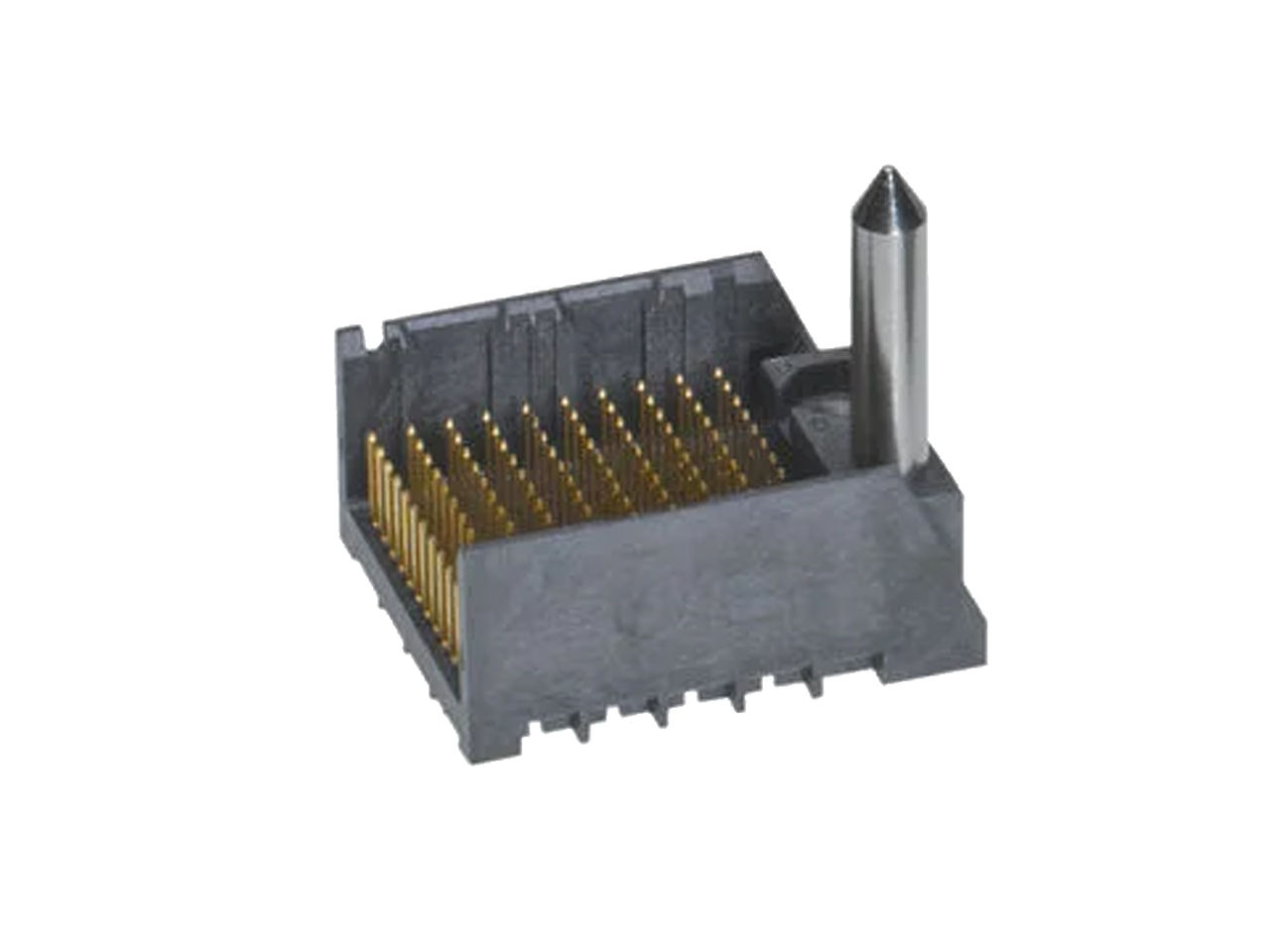

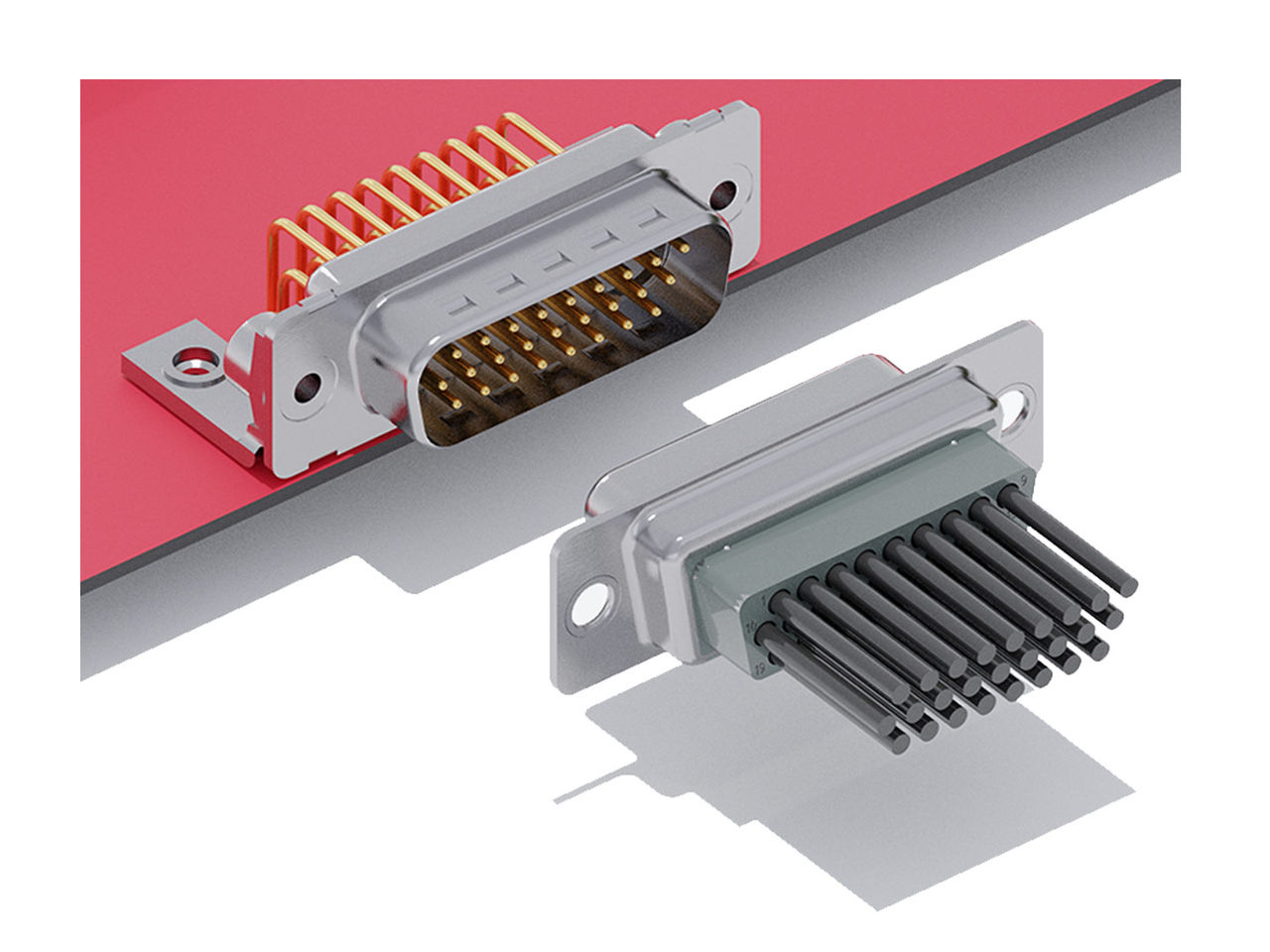

• 極性は、対応するコネクター同士を正しい向きでのみ嵌合可能とし、回路のアライメントが確実に行われるよう保証します。
• キーイングは、機械的要素を付加することで、同じファミリーに属するが対応していないコネクター同士が誤って嵌合されるのを防ぎます。
• コーディングは、機械的要素または視覚的識別要素を用いることで、同じファミリーに属するそれぞれのコネクタータイプを機能別に識別します。

設計プロセスの早い段階でこれらの嵌合属性を優先的に実装することで、電気的損傷のリスクを低減し、ユーザーとシステムの安全性を強化することができます。さらに、作業者のエラーやコストのかかる後工程での手直しが最小限に抑えられるため、製造性の面でもメリットがあります。これらの嵌合属性を情報に基づいて適切に実装することで、誤嵌合を物理的にブロックする階層化された相互接続システムを構築し、発生しうる潜在的な問題の中から誤嵌合のリスクを排除することができます。
