| データ転送速度 | 行 | インチあたりの差動部品 |
|---|---|---|
| 12.5Gbps | 7、11、15 | 69 |
特徴と利点

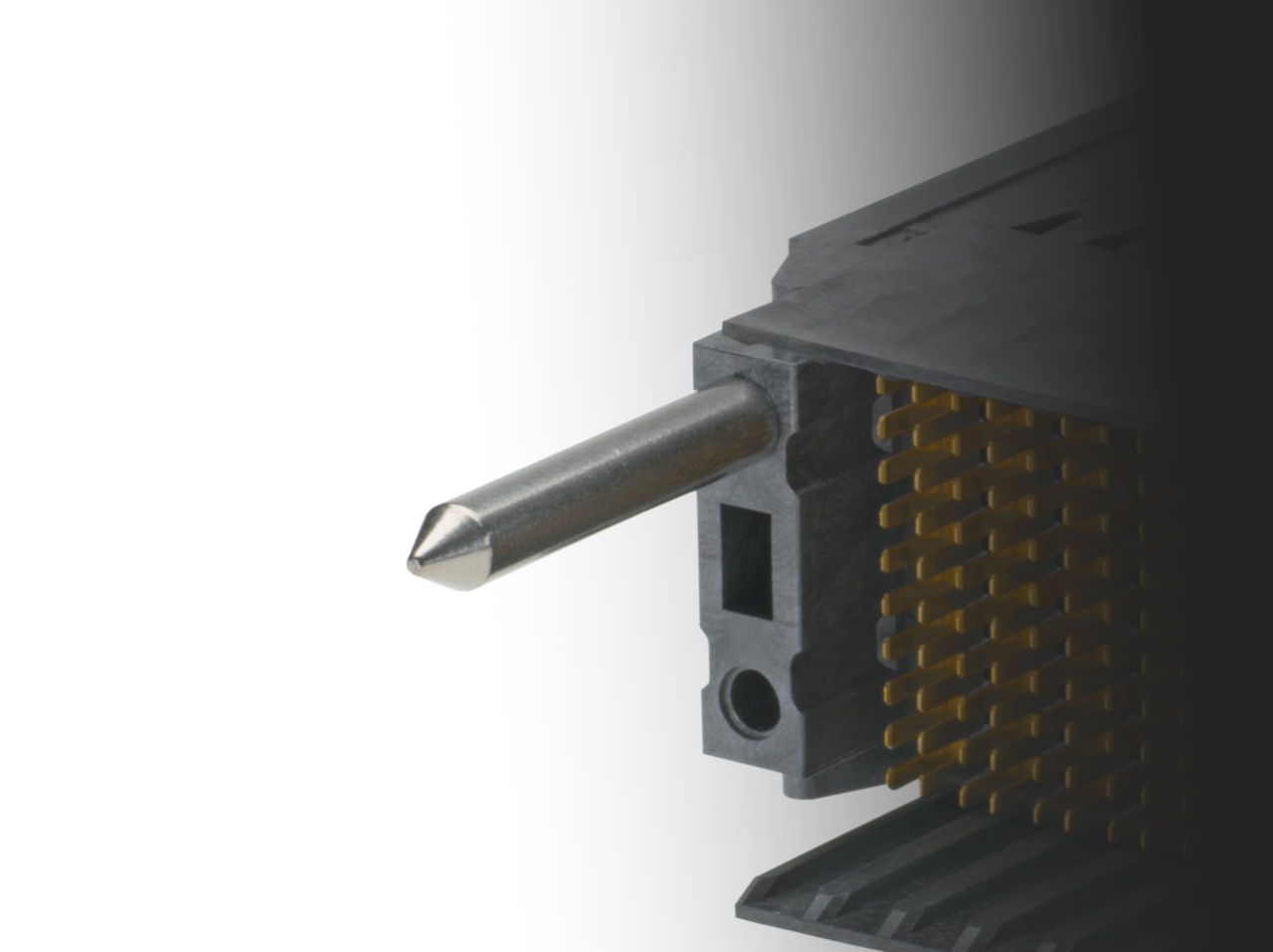

GbX I-Tracバックプレーンコネクターシステムは、最大12.5Gbps以上のデータレートに拡張可能な、ブロードサイド結合のスキュー均等化設計を特徴としています。GbX I-Tracシステムは独自のオープンピン フィールド設計により、ピンフィールド内の任意の場所に高速伝送用の差動ペア、低速シグナル、パワー用およびグランドコンタクトを割り当てる柔軟性を顧客に提供します。
多用途の設計により、ヘッダーをミッドプレーンの反対側で90°回転させて直交アーキテクチャを作成することができ、ミッドプレーンを介してビアを共有することでPCBトレースの必要性がなくなります。標準構成と直交構成の両方に、同じヘッダーとドーターカードの部品番号が使用されます。プリント基板（PCB）の設計者に、シグナルトレースを4つ配線（層ごとに2ペア）する柔軟性を提供し、PCB層の数を削減します。統合されたガイダンス オプションとスタンドアロンのガイダンス オプションにより、優れた嵌合性能と設計の柔軟性が保証されます。直線インチあたり250アンペアを超える電流をサポートできるパワーモジュール。バックプレーン信号ヘッダーモジュール、ドーターカードのシグナルモジュール、オスのライトアングルシグナルモジュール（オプティカル水平接続コネクター）で利用可能です。56～300回路の範囲のプレスフィットモジュールサイズを備えた7列、11列、および15列バージョン。
GbX I-Tracは現在、世界中のサーバー、ストレージ、通信、データネットワーキング、産業、ミリタリー、医療アプリケーションで使用されており、次のような規格に対応しています。
- IEEE 802.3ap（10GBASE-KR、10G Ethernet）
- Ethernet: 3.125、6.25、10Gbps
- PCI Gen1: 2.5Gbps
- PCI Gen2: 5Gbps
- InfiniBand: 2.5～10Gbps
- SAS/SATA: 3～6Gbps
- ファイバーチャネル: 4.25～8.5Gbps
- Sonet: 2.5～10Gbps
- Hypertransport: 3.2～5.2Gbps
GbX I-Tracバックプレーンシステムは、以下のオプションで提供されます。
- 7列製品は、バックプレーン、ドーターカード、オプティカル水平接続コネクター、およびパワー用モジュールのオプションを備えた 4、6、または10列（56、84、または140回路）で利用できます
- 11列製品は、バックプレーン、ドーターカード、オプティカル水平接続コネクター、およびパワー用モジュールのオプションを備えた5、6、8、または10列（110、132、176または220回路）で利用できます
- 15列製品は、バックプレーン、ドーターカード、およびパワーモジュールのオプションを備えた 8、9、または10列（240、270、または300回路）で利用できます
動画
産業別アプリケーション
電気手術装置
画像診断装置
データネットワーク機器・サーバー
ルーター
ストレージ
スイッチ
通信ネットワーク
試験・計測機器
この製品のアプリケーションはこれに限定されるものではありません。一般的なアプリケーションの一部を紹介しています。
