| 速度 | 電流 | 回路 | ワイヤー |
|---|---|---|---|
| 最大112Gbps（CX2）または最大224Gbps（CX2デュアルスピード） | 嵌合接点あたり最大0.5A | 32個のディファレンシャルペア（DP）または64個のDP（CX2デュアルスピードのみ） | 31 AWG（CX2）または30 AWG（CX2デュアルスピード）Twinax |
CX2コネクターシステム
AIおよび機械学習用途によってもたらされるより速いスピードへの要求により、112Gと224Gの速度要件が生じています。このような速度には、ダイレクトツーチップ通信チャネルでのシグナルインテグリティ（SI）の強化と信号損失の低減に関するさらに多くの厳格な要件が伴います。
ASIC近傍設置型の有線コネクターシステムは、こうした要件に対するソリューションを提供し、従来のPCBトレースよりも優れたSI性能を実現します。これらの接続は、低損失のTwinaxケーブルを使用して112Gまたは224Gの速度にパフォーマンスを向上させるとともに、革新的なシールドを使用して信号損失を削減しながら、ボックス内のリーチを拡張します。
CX2およびCX2デュアルスピードコネクターシステムは、ダイレクトツーチップ接続のSIを最適化して損失を最小限に抑えるように設計された、ASIC近傍設置型の有線インターコネクトです。柔軟な30または31 AWGの高性能Twinaxケーブルと高密度コネクターインターフェースを備えたCX2コネクターは、システムのパフォーマンス、信頼性、設計柔軟性の向上に最適です。メカニカルワイプとリテンションラッチまたはネジは、中断のない接続の確保、組立誤差の最小限化、および長期的な信頼性の向上に役立ちます。
| データレート | 電流（最大） | ディファレンシャルペア（DP） | ピッチ | 耐久性 | 動作温度 | |
|---|---|---|---|---|---|---|
| CX2 | 最大112Gbps | 0.5A（嵌合コンタクトあたり） | 32 DP | DP間4.00mm 行間1.80mm |
200サイクル | -40～+85℃ |
| CX2デュアルスピード | 最大224Gbps | 0.5A（嵌合コンタクトあたり） | 32または64 DP | DP間4.00mm 行間2.30mm |
50サイクル | -40～+85℃ |
特徴と利点
注目の動画
産業別アプリケーション
イーサネットベースの通信システム
ルーター
この製品の用途はこれらに限定されるものではありません。用途のリストは一般的な使用例を紹介するものです。
よくある質問
CX2とCX2デュアルスピードコネクターは相互嵌合対応ですか？
いいえ。設計上の類似点はいくつかありますが、2つの製品に嵌合互換性はありません。
CX2およびCX2デュアルスピードコネクターとケーブルアセンブリーは、どの信号速度をサポートしていますか？

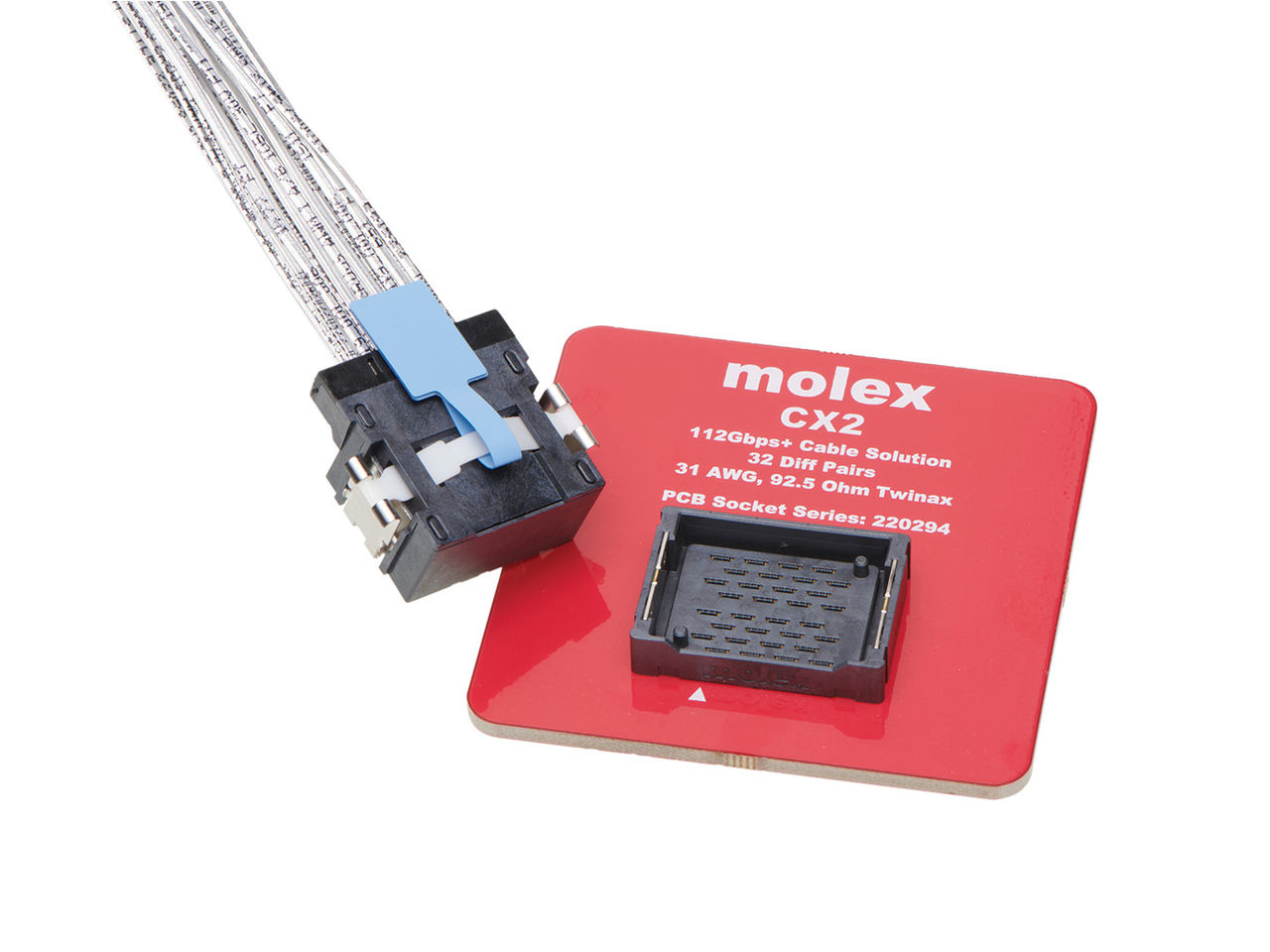

CX2コネクターとケーブルは112Gの信号速度向けに最適化されており、CX2デュアルスピードコネクターとケーブルは224Gの信号速度向けに最適化されています。
CX2およびCX2デュアルスピードコネクターシステムは、どのサイズのTwinaxケーブルをサポートできますか？
CX2コネクターは31 AWGのTwinaxケーブルをサポートしています。224Gbps対応のCX2デュアルスピードコネクターは、ボックス内でのより長いリーチを可能にする30 AWGの低損失Twinaxケーブルをサポートしています。
CX2およびCX2デュアルスピードコネクターは、どのように機械的信頼性と完全な嵌合を確保していますか？

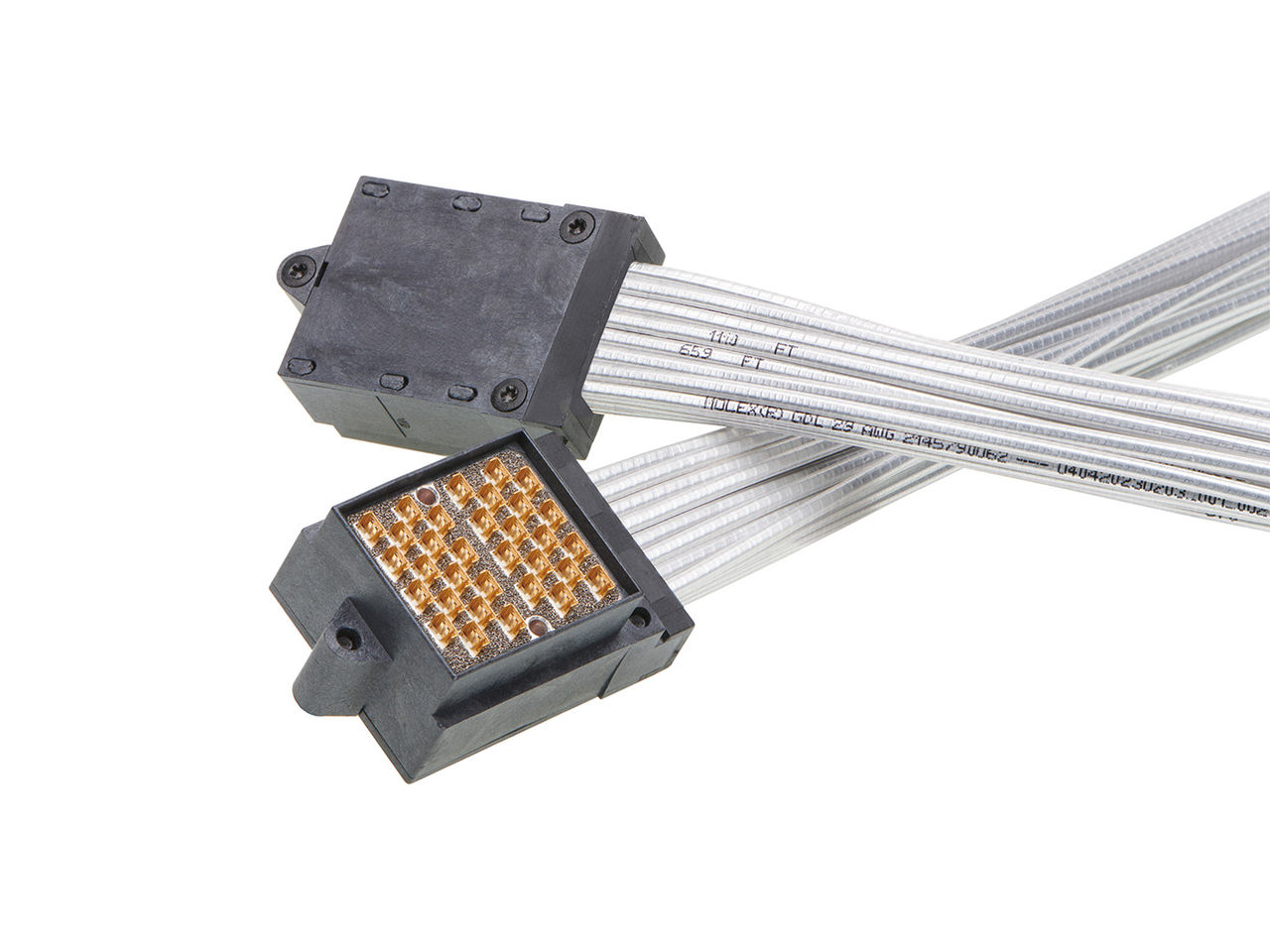

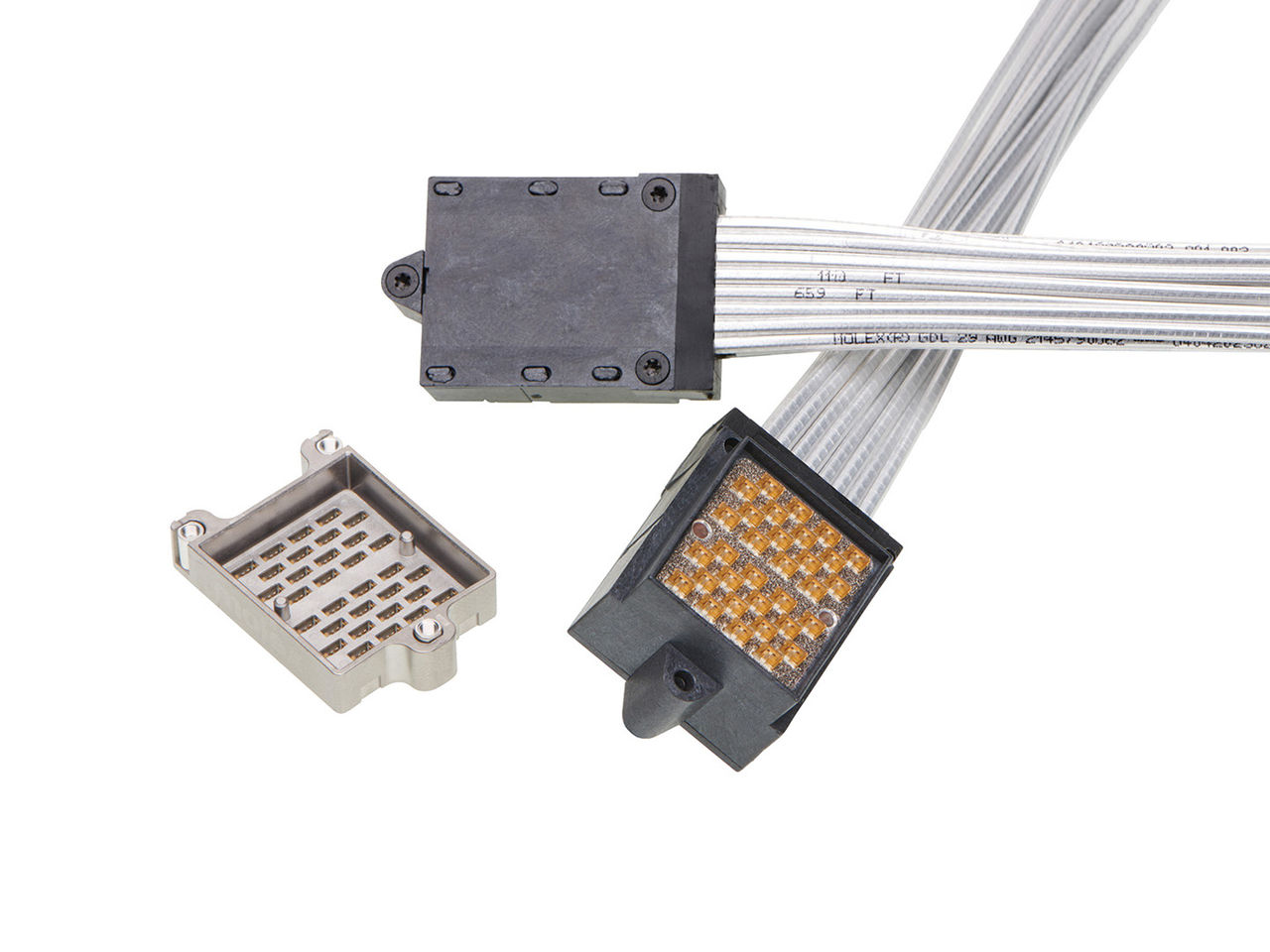

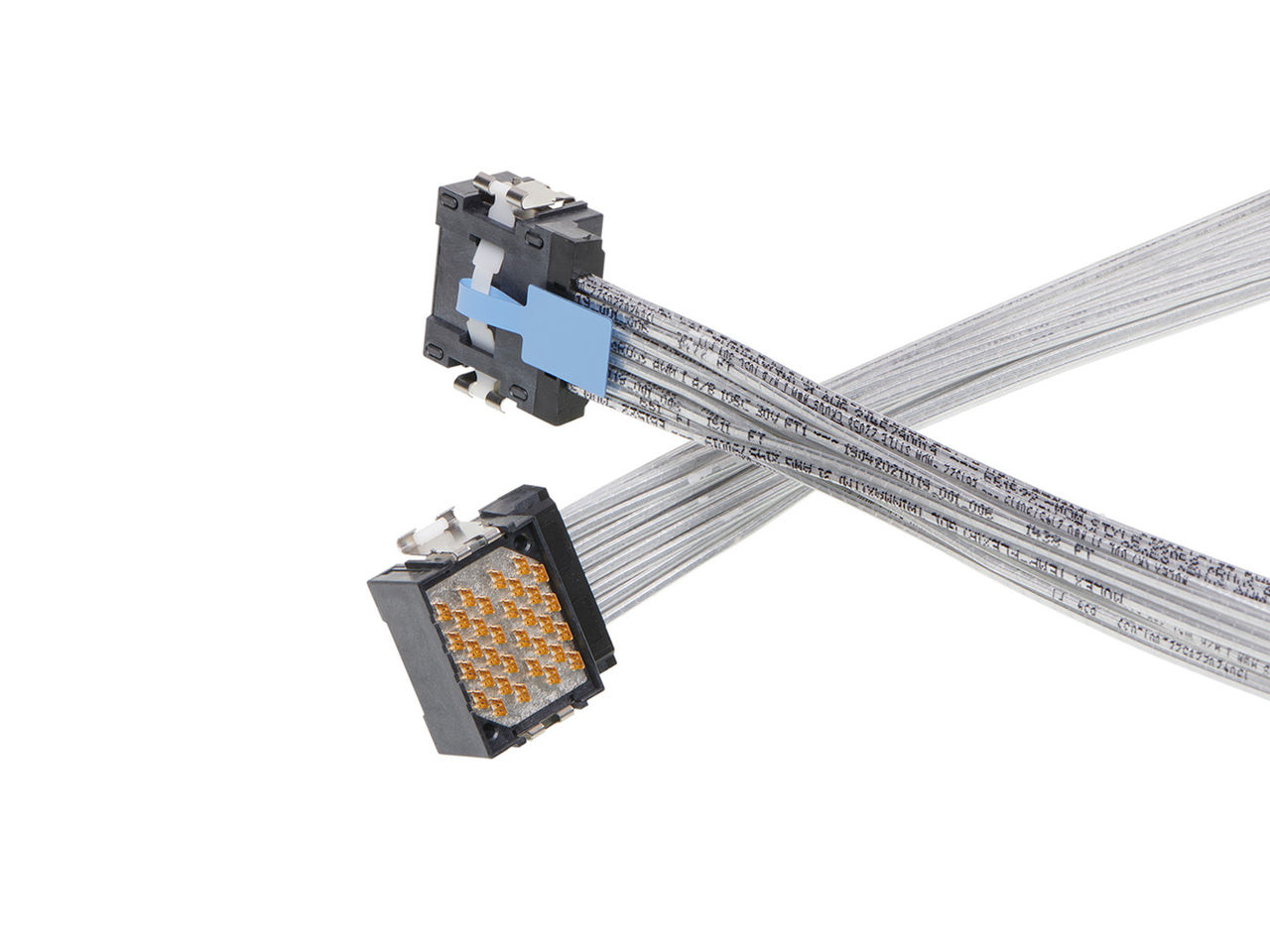

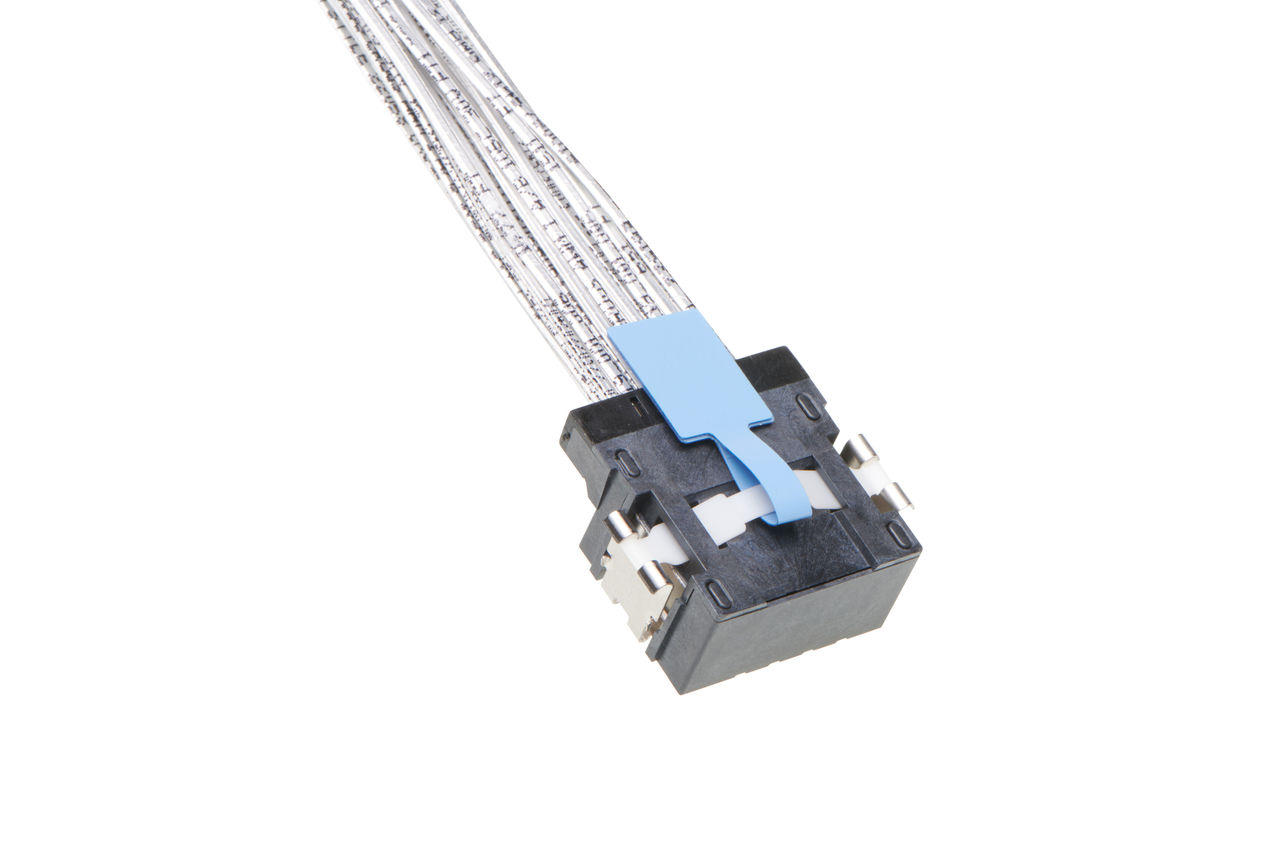

すべてのCX2およびCX2デュアルスピードコネクターは、0.75mmの公称メカニカルワイプを備えています。CX2コネクターにはプルタブ付きのメカニカルラッチが搭載されており、CX2デュアルスピードコネクターには製品ライフサイクル全体を通して最適化された機械的パフォーマンスを維持するためのリテンションネジが統合されています。
CX2およびCX2デュアルスピードコネクターの嵌合サイクル定格は何サイクルですか？
CX2コネクターの定格は200嵌合サイクルで、CX2デュアルスピードコネクターの定格は50嵌合サイクルです。
