AMR電気系統の設計には、シグナルインテグリティと電磁干渉（EMI）イミュニティを損なうことなく、コンパクトで軽量なアーキテクチャでエネルギー密度を最大化するという複雑なタスクが含まれます。連続運転中の振動や動的な機械的負荷に耐え、産業環境で信頼できる機能を確保するために、AMRアセンブリ全体で機械的な堅牢性が不可欠です。
自律運用を容易にするために、AMRは、効率的で省スペースの配電を実現する低損失インターコネクトを活用しています。高速でレジリエントなインターコネクトにより、タイムセンシティブな通信が可能になり、AMRはバッテリー管理、制御センシング、安全サブシステム全体で信頼性の高い有線およびワイヤレス接続を維持できます。
コンパクトで高性能な接続ソリューションの幅広いポートフォリオを通じて、MolexはAMRがシグナルインテグリティを保護しながら電力効率を最大化できるようにします。これらのソリューションは、スケーラブルで機械的に堅牢なAMRプラットフォームをサポートし、過酷な産業アプリケーションで一貫したパフォーマンスを維持します。
AMRメインコントローラーの設計には、コンパクトな耐振動アーキテクチャを統合しながら、センサー、アクチュエータ、コンピューティングモジュール間で安定した電力、高整合性データ、制御通信を提供するという課題があります。AMRプラットフォームは、堅牢な密封コネクターおよび電源・信号の統合インターフェースをコンパクトで安全な構成に組み込むことで、信頼性の高い通信と電気的安定性を維持します。Molexの高電流・高密度接続ソリューションを活用することで、設計エンジニアは、スペースに制約のあるPCBフットプリント内で、産業グレードの密封性および高信頼性の電力・信号供給を実現します。
| 構成 | ピッチ | 電流（最大） | 電線ゲージ | 電圧（最大） | 動作温度 | |
|---|---|---|---|---|---|---|
| Mega-Fitコネクター | 電線対基板 | 5.70mm | 30.0A | 16～10 AWG | 600V | -40〜+105°C（錫）、-40〜+120°C（金） |
| Micro-Fitコネクター | 電線対基板 | 3.00mm | 13.0A | 30～18 AWG | 600V | -40～+125°C |
| Mini-Fitコネクター | 電線対基板 | 4.20mm | 13.0A | 28〜16 AWG | 600V AC/DC | -40～+125°C |
| Nano-Fitコネクター | 電線対基板 | 2.50mm | 8.0A | 26～20 AWG | 250V | -40～+125°C |
| 電流（最大） | 電圧（最大） | 動作温度 | データ伝送速度 | データレート | |
|---|---|---|---|---|---|
| HSAutoLink C相互接続システム | 1.25A | 48V | -40～+105°C | 最大40Gbps | |
| M12コネクター | 4.0A | 250V | |||
| MXP120コネクターシステム | 13.0A | 14V DC | -40～+125ºC | ||
| Micro SDコネクター | 0.5A | 100V DC | -20～+85°C | ||
| Nano-Change M8コネクター | 4.0A | 60V AC/75V DC | |||
| USB Type-Cコネクター | 6.0A | 48V | -30～+85°C、-40～+85°C | 最大40Gbps |
AMRバッテリー管理システムの設計で課題となっているのは、過熱やそのカスケード効果（バッテリーパック内の熱応力、電気的劣化、コネクター疲労など）からバッテリーを保護しながら、高電流充電を管理することです。AMRバッテリーシステムは、信頼性の高いエネルギー伝達のために高電流かつ耐振動性のコネクターを使用しているほか、シームレスな通信と監視を実現するために、コンパクトなデータインターコネクトと、電源および信号を統合したインターフェースを組み込んでいます。Molexの省スペースで柔軟なデータインターコネクトソリューションは、信頼性の高いバッテリー性能をサポートしており、ポジティブロック機構を備えたコンパクトで高電流のコネクターは、振動下で堅牢な電力伝送を保証します。
| 構成 | ピッチ | 電流（最大） | 電線ゲージ | 電圧（最大） | 動作温度 | |
|---|---|---|---|---|---|---|
| DuraClikコネクター | 電線対基板 | 2.00mm | 3.0A | 26～22 AWG | 125V | -40～+125°C |
| Micro-Fitコネクター | 電線対基板 | 3.00mm | 10.5A | 30～18 AWG | 600V | -40～+125°C |
| Mini-Fit Sr.コネクター | 電線対基板 | 10.00mm | 50.0A | 16～8 AWG | 600V AC/DC | -40～+105°C |
| Mini50コネクター | 電線対基板 | 2.0mm | 4.0A | 14V DC | -40～+125°C | |
| Nano-Fitコネクター | 電線対基板 | 2.50mm | 8.0A | 26～20 AWG | 250V | -40～+125°C |
|
電流（最大） | 電圧（最大） | 動作温度 | データ伝送速度 |
|---|---|---|---|---|
| USB Type-Aコネクター | 1.8A | 40V DC | -20～+85°C | 最大5Gbps |
| USB Type-Cコネクター | 6.0A | 48V | -30～+85°C、-40～+85°C | 最大40Gbps |
要求の厳しい産業用途で信頼性の高い動作を実現するために、AMRナビゲーションモジュールは、高速で低遅延のデータ伝送および安定した電力供給を提供する、省スペースの耐振動コネクターを必要とします。AMRプラットフォームは、コンパクトで堅牢なパワー用コネクターのほか、高帯域幅データおよびRFインターフェースを組み込んでおり、カメラ、LiDAR、レーダー、近接センサーをサポートします。Molexの高性能インターコネクトが提供する信頼性の高い電力と高品位データ伝送により、振動が起こりやすいAMRセンシングサブシステムでもスペース効率とシグナルインテグリティを維持します。
| 構成 | ピッチ | 電流（最大） | 電線ゲージ | 電圧（最大） | 動作温度 | |
|---|---|---|---|---|---|---|
| DuraClikコネクター | 電線対基板 | 2.00mm | 3.0A | 26～22 AWG | 125V | -40～+125°C |
| Mini50コネクター | 電線対基板 | 2.00mm | 4.0A | 14V DC | -40～+125°C | |
| MX64コネクター | 電線対基板 | 2.54mm | 10.0A | 22～18 AWG | 14V DC | -40～+125°C |
| Nano-Fitコネクター | 電線対基板 | 2.50mm | 8.0A | 26～20 AWG | 250V | -40～+125°C |

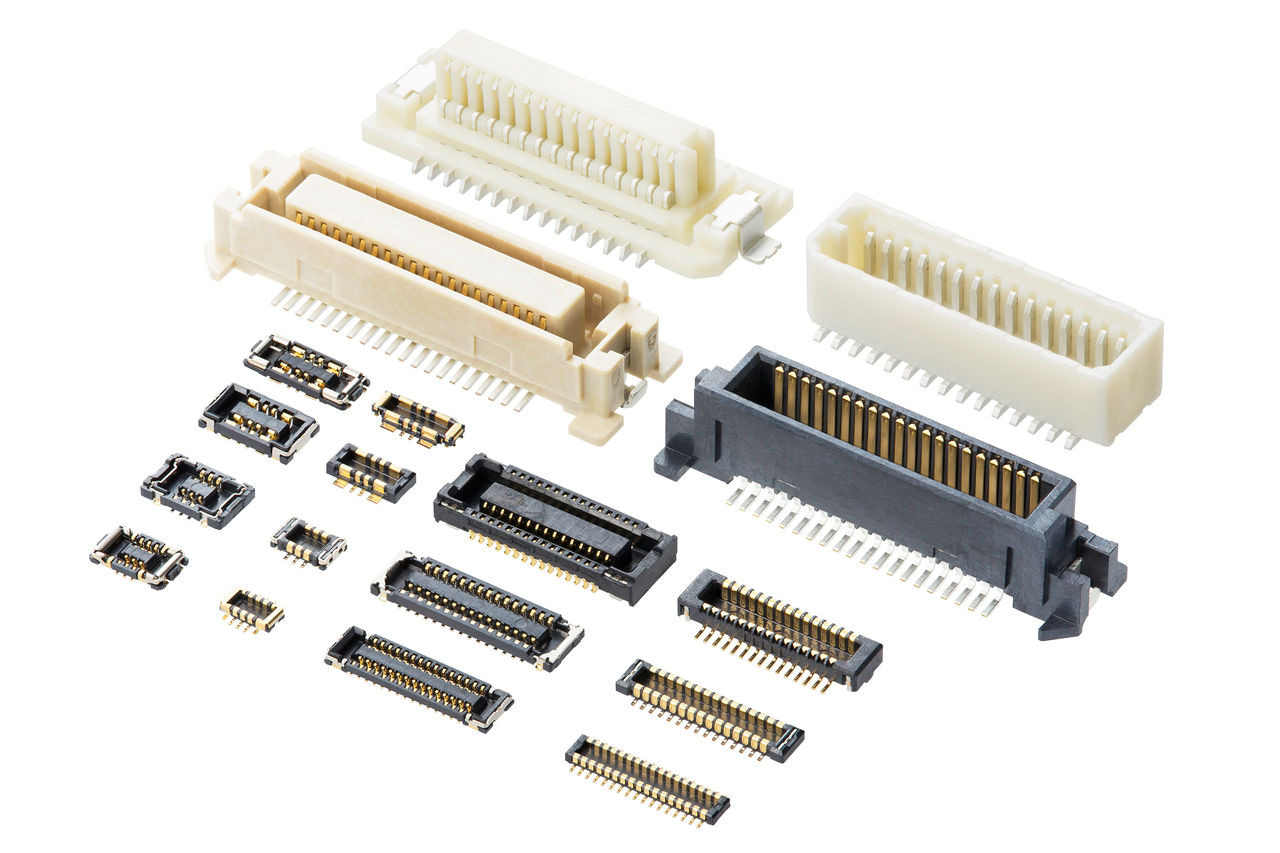

| SlimStackコネクター | 基板対基板 | 0.35～1.25mm | 18.0A | 50V | -40〜+85°C |
AMRビジョンシステムは、連続動作時のシグナルインテグリティを損なうことなく、安定した電力と高帯域幅の画像データ転送を提供するコネクターを使用しています。小型の基板対基板接続と高速データインターフェースにより、AMRはモーション全体での画像忠実度を維持しながら、高密度ビデオ信号と制御信号を効率的にルーティングできます。Molexの超コンパクトなインターコネクトは、信頼性の高い高速データ転送と高密度信号ルーティングをサポートし、コンパクトなカメラモジュールで信頼性の高い高解像度イメージングを実現します。
| 構成 | ピッチ | 電流（最大） | 電圧（最大） | 動作温度 | |
|---|---|---|---|---|---|
| Pico-Claspコネクター | 電線対基板 | 1.00mm | 2.0A | 100V | -40～+105°C |
| Quad-Rowコネクター | 基板対基板 | 0.175mm | 4.0A | 50V | -40〜+85°C |
| SlimStackコネクター | 基板対基板 | 0.35～1.25mm | 18.0A | 50V | -40〜+85°C |
| 電流（最大） | 電圧（最大） | 動作温度 | データ伝送速度 | データレート | インピーダンス | |
|---|---|---|---|---|---|---|
| 高速FAKRA-Mini相互接続システム | 1.0A | -40～+105°C | 最大28Gbps | 50オーム | ||
| HSAutoLink II相互接続システム | 1.5A | 36V | -40～+105°C | 最大13.5Gbps | ||
| USB Type-Cコネクター | 6.0A | 48V DC | -30～+85°C、-40～+85°C | 最大40Gbps |
AMR通信モジュールでは、電気ノイズが多く干渉が発生しやすい環境で、低遅延かつ連続的なデータ取得と低損失のワイヤレス接続を実現するために、高性能デジタルおよびRFコネクターが必要です。設計エンジニアは、高速デジタルおよびRFインターフェースとEMIシールドの堅牢なコネクターを使用して、信頼性の高いワイヤレス通信と中断のないデータ伝送を実現します。AMR通信モジュールの信頼性を最大化するために、Molexの接続ソリューションは、低損失RF信号パス、高帯域幅のデジタル/ビデオインターフェース、堅牢なUSBおよびイーサネットインターコネクトを提供します。
| データレート | 電流（最大） | 電圧（最大） | |
|---|---|---|---|
| HDMIコネクター | 最大48Gbps | 0.8A | 40V DC |
| USB Type-Aコネクター | 最大5Gbps | 1.8A | 40V DC |
| USB Type-Cコネクター | 最大40Gbps | 6.0A | 48V DC |
| 周波数 | インピーダンス（最大） | 減衰レベル | インターフェース | |
|---|---|---|---|---|
| RF同軸ケーブルアセンブリー | 最大110 GHz | 5オーム | スナップオン、スレッド、プッシュ/プルカップリング | |
| RFコネクター | 最大110 GHz | 100オーム | 0～30dB |
| 電流（最大） | 電圧（最大） | 動作温度 | データレート | インピーダンス | |
|---|---|---|---|---|---|
| 高速FAKRA-Mini相互接続システム | 1.0A | -40～+105°C | 最大28Gbps | 50オーム | |
| HSAutoLink II相互接続システム | 1.5A | 36V | -40～+105°C | 最大13.5Gbps |
AMR安全システムの設計には、信頼性の高い電力とLiDARセンサーへの低遅延、高整合性の信号伝送を維持するインターコネクトが必要であり、それによって電気的ノイズの多い高振動環境でのリアルタイムの障害物検出を実現します。これらのシステムは、スペース効率に優れた堅牢な密封コネクター（LiDARモジュール用）と堅牢なイーサネットリンクを統合し、リアルタイムの安全通信を促進します。Molexは、信頼性の高い高電流パワー用コネクターとレジリエントな密封センサーインターコネクトを提供し、AMR安全システムの中断のない動作のための安定したネットワーク接続を確保します。
| 構成 | ピッチ | 電流（最大） | 電線ゲージ | 電圧（最大） | |
|---|---|---|---|---|---|
| Micro-Fitコネクター | 電線対基板 | 3.00mm | 10.5A | 30～18 AWG | 600V |
| Mini-Fitコネクター | 電線対基板 | 4.20mm | 13.0A | 28〜16 AWG | 600V AC/DC |
| Nano-Change M8コネクター | 4.0A | 60V AC/75V DC |
| 電流（最大） | 電圧（最大） | 動作温度 | 接触抵抗（最大） | ポート構成 | |
|---|---|---|---|---|---|
| モジュラージャックおよびプラグ | 1.5A | 150V AC（RMS） | -40〜+85°C | 20mΩ | 1x1、1x2、1x4、1x6、1x8、2x4、2x6 |
AMR用コネクターは、頻繁な動作、振動、EMIに耐え、信頼性の高い動作を保証するよう設計する必要があります。これらのコネクターは、モーター、ドライバー、およびパワーエレクトロニクスによって発生する機械的衝撃および電気的ノイズにさらされ、シグナルインテグリティおよび長期的な信頼性を損なう可能性があります。堅牢な環境レジリエンスを備えたコネクターを選択することで、AMRシステムを断続的な切断から保護しながら、長期的なパフォーマンスを維持し、メンテナンスの必要性を低減できます。
AMRアプリケーションでは、摩擦ベースの設計、ポジティブロック（Nano-Fitコネクターなど）、CPAメカニズム（DuraClikコネクターなど）、またねじ込みソリューションにより、信頼性の高いコネクターの保持が実現します。コネクターは、加速、繰り返しのドッキング、およびペイロード処理による振動で緩む可能性があるため、AMR動作の機械的安定性と電気的信頼性にはロック機能が不可欠です。適切な保持機能を備えたコネクターは、信号中断を最小限に抑え、過酷な産業環境での長期的な信頼性をサポートすることで、AMRプラットフォームの継続的な動作を促進します。
AMRにおける信頼性の高い高速通信は、差動信号、制御インピーダンスパス、および効果的なEMIシールド用に設計されたコネクターに依存します。センサー、カメラ、およびコンピューティングモジュールが生成する高いデータレートは、信号劣化や、周囲のモーターやパワーエレクトロニクスからのEMIの影響を受けやすいため、これらの設計機能は特に重要です。Quad-Rowコネクターなどの高性能接続ソリューションは、EMIシールド付きの制御インピーダンス構成を採用しており、シグナルインテグリティを維持し、連続動作下でも安定したパフォーマンスを維持します。どのコネクターを選択するかは、AMRセンサーとコンピューティングモジュール間で、信頼性の高い低遅延かつ高整合性のデータ転送を実現し、システム全体の信頼性を高める上で、重要な役割を果たします。
産業用途における信頼性の高い性能を確保するため、AMRコネクターは、UL 94難燃性規格、IEC規格、IP67およびIP69Kなどの侵入保護等級といった、UL認定の安全性、環境、性能に関する基準に準拠することがしばしば求められます。これらの定格は、Mini50コネクターがその一般的な例であるように、ほこりや湿気からの保護をもたらします。また、アプリケーションの要求により、特定の設計では振動、温度、および電気性能規格への準拠が必要になる場合もあります。定評ある規格に認定されたコネクターは、長期的な信頼性を提供し、システム全体の安全性を強化します。
ドッキングおよびドッキング解除サイクルを繰り返すと、AMRコネクターの電気的および機械的信頼性が低下します。そのため、安全な保持機能と堅牢な接触インターフェースを備えたコネクターが不可欠です。定期的な充電セッション、メンテナンス、およびコンポーネント交換には、繰り返しの嵌合サイクルが必要であり、AMRコネクターに、長期的な信頼性を損なう機械的応力が加わります。設計エンジニアは、耐久性のあるハウジングと高サイクルで安定した力の接点を備えたコネクターを選択し、摩耗を最小限に抑え、一貫した長期的な性能を確保する必要があります。
AMRのサイズと重量を最小限に抑えるために、コネクター設計は、小型PCBフットプリント、軽量でありながら耐久性のある材料、および多機能接続ソリューションに焦点を当てる必要があります。コンパクトな高密度コネクターは電子バルクを削減し、センサー、コントローラー、および電力システムのためのスペースを確保します。軽量でレジリエントな素材を採用することで、薄壁コネクター設計が可能になり、AMR全体の重量削減に役立ちます。MolexのMini-Fit Sr.パワー用コネクターなどの多機能コネクターは、電力と信号を単一のインターフェースに統合し、より少ないコンポーネントでスペース効率の良いシステムを実現します。これらの戦略で設計されたコネクターを選択することで、AMRはコンパクトさと動作時の耐久性の両方を実現できます。
