| 电流 | 间距 | 线规 | 工作温度 |
|---|---|---|---|
| 高达 30.0A | 5.70mm | 18 至 10 AWG | -40°C 至 +105°C（锡），-40°C 至 +120°C（金） |

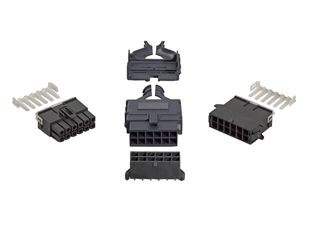

特性和优点
随着应用对紧凑型组件的要求不断提高，设计人员必须在满足日益增长的电流和功率需求的同时，最大限度缩小 PCB 占用面积，以节省宝贵的板空间。此外，如何在多种应用和平台上支持机械、电气和环境设计要求也是一大挑战。在严苛的装配和工作环境中，因对配不当和操作人员疲劳导致的连接故障也是需要额外关注的问题。

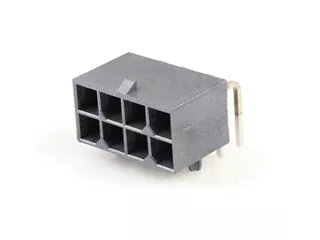

紧凑型连接器平台中的高功率密度解决方案，可使 PCB 空间每线性毫米和每平方毫米承载更大的功率。多样化的配置选项能够适应多种特定应用需求和系统架构，为工程师带来更高的设计灵活性。提升装配效率并提供强大的机械保持力，有助于实现精确对配和可靠、稳固的连接。

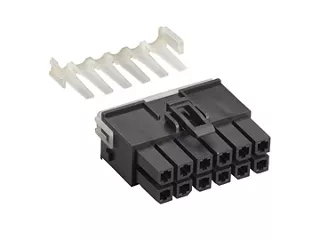

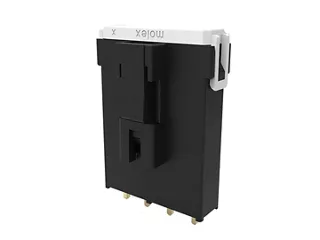

Mega-Fit 连接器每电路支持高达 30.0A 的电流，能在空间受限的设计中最大限度提高电力传输，提供紧凑型高电流连接器解决方案。隔离触点、机械键控选项、可灌封插座头、盲插能力、颜色编码外壳和端子定位 (TPA) 配置，有助于简化系统设计和电路识别，实现精确、稳固的对配。坚固的压力锁紧锁拴功能系统和无缠绕端子设计可增强保持力，有助于防止错误对配，并确保长期电气可靠性。
数据报表和指南
产品简介 (PDF)
视频
热门问题选集

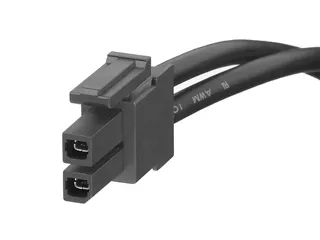

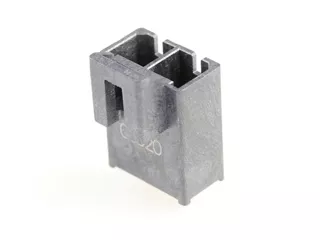

什么是 Mega-Fit 连接器？

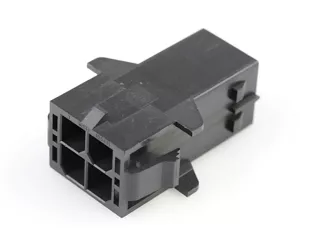

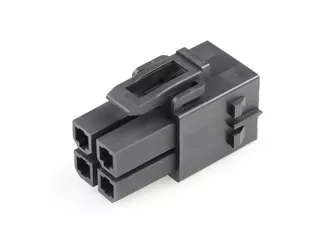

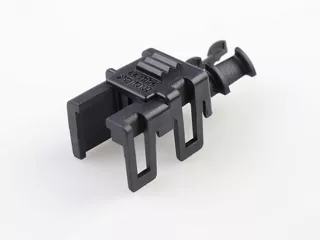

Mega-Fit 连接器是高电流线对线和线对板电源连接器，采用紧凑的 5.70mm 间距封装，每电路可承载高达 30.0A 的电流。该产品经过精心设计，适用于空间受限设计中需要可靠配电、高电流密度和稳固机械性能的应用。多点电气接触、锁紧特性和可选的 TPA 功能可提高工业、家电、电信、商用汽车和数据中心应用的连接可靠性。
Mega-Fit 连接器可承载多大电流？
Mega-Fit 连接器每电路支持高达 30.0A 的电流，适用于需要比许多传统线对板连接器系统更高载流能力的配电应用。该连接器设计具有多个独立触点，可在保持紧凑占位和可靠电气性能的同时，有效提升载流能力。
Mega-Fit 连接器可用于哪些应用？
Mega-Fit 连接器常用于电源、配电单元、服务器和存储设备、工业自动化系统、电信基础设施、商用汽车、可再生能源设备及家用电器等领域。这些应用场景受益于连接器在高电流传输能力方面的优势，同时能在震动、温度变化和持续电力传输等重要的设计考量下保持可靠运行。
Mega-Fit 连接器为何适用于高电流配电？
Mega-Fit 连接器专为高电流配电应用而设计，此类应用对电气性能和机械可靠性有极高要求。该系统集成了六个独立触点、高导电性端子、坚固的外壳设计以及锁紧特性，可在承载高电流负载的同时保持稳定的电气连接。这有助于降低间歇性连接的风险，并确保在要求严苛的工作环境中实现高效电力传输。
什么是 Mega-Fit ColorLock 连接器？

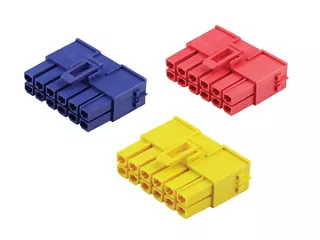

Mega-Fit ColorLock 连接器是 Mega-Fit 连接器系列中采用颜色编码和机械键控设计的型号，有助于防止在装配和维护过程中发生连接器错误对配。ColorLock 连接器将独特的外壳颜色与相应的机械键图案相结合，因此操作人员和技术人员能够更轻松地识别正确的对配组合，从而减少接线错误、缩短装配时间，并降低因错误连接导致设备损坏的风险。
Mega-Fit ColorLock 连接器如何帮助防止连接器错误对配？
Mega-Fit ColorLock 连接器通过视觉颜色编码与机械键控外壳设计的结合，帮助防止连接器错误对配。每种颜色对应特定的键图案，确保只有兼容的连接器才能相互对配。在包含多个相似连接器的组件中，这种方式可助力避免接线错误，并提高安装准确性、生产效率以及长期系统可靠性。
Mega-Fit 连接器是否专为严苛环境而设计？
是的，Mega-Fit 连接器专为冲击、震动和温度波动可能影响连接器性能的严苛工作环境而设计。压力锁紧、高保持力端子、坚固的外壳材料以及可选的 TPA 功能等特性，有助于在工业、运输和电力基础设施等要求严苛的应用中保持连接完整性。此外，部分 Mega-Fit 产品还针对承受机械应力和环境挑战的应用进行设计，支持更为严苛的性能要求。
Mega-Fit 连接器是否支持 PCB 灌封？
部分 Mega-Fit 插座头支持用于改善环境密封和机械保护的 PCB 灌封工艺。灌封有助于保护电子组件免受湿气、污染和震动的影响，同时保持连接完整性。Molex 提供可灌封连接器选项及应用指南，使工程师能够在需要时增加额外的环境保护措施。
Mega-Fit 连接器支持哪些线规？

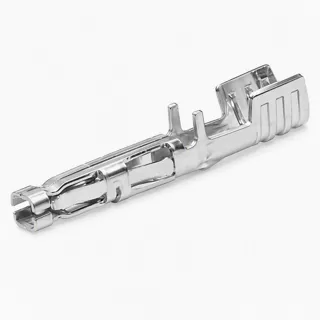

Mega-Fit 连接器支持高电流应用中常用的一系列线径规格，包括 18 至 10 AWG 的线规，并可针对特定配置提供额外选项。得益于这种灵活性，工程师能够根据应用功率需求优化导体尺寸，同时保持可靠的端接性能和高效的电力传输。
Mega-Fit 和 Mini-Fit 连接器有何区别？
Mega-Fit 连接器专为需要高电流容量的应用而设计，每电路支持高达 30.0A 的电流，间距为 5.70mm，而 Mini-Fit 连接器则为需要高电路密度和低电流需求的设计提供更小间距的解决方案。当电力传输、载流能力和机械坚固性是关键设计考量因素时，工程师通常会选择 Mega-Fit 连接器。
颜色编码和机械键控是什么意思？
Mega-Fit ColorLock 连接器采用直观的颜色编码和机械键控，形成独特的模制外壳设计，有助于防止错误对配。颜色编码意味着正确对配的连接器颜色相同，而错误的组合则会有不同的颜色。本色组件与本色组件对配，黑色与黑色对配。键控则是指只有形状、尺寸和位置相匹配时才能完成对配。如果连接器没有互补键控，则无法对配。

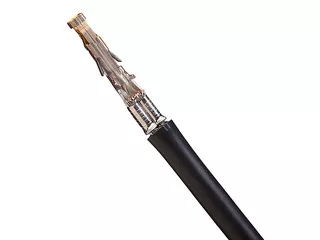

采用双压接功能的优势是什么？
双压接特性可在单个触点中端接两根导线，无需单独接合。这简化了线束设计，减少了组件数量和装配复杂性，有助于降低整体线束成本，同时提高布线效率。
