Fit 系列连接器

随着对紧凑空间中高功率解决方案的需求日益增长，Fit 系列连接器提供一套可扩展的连接器系统，涵盖 Nano-Fit、Micro-Fit、Ultra-Fit、Mini-Fit 和 Mega-Fit 连接器，能克服空间受限设计、功率密集型应用等诸多挑战。其内置的极性、颜色编码和键控等特性可提高效率并减少错误对配。该系列连接器广泛用于多种应用，在尺寸、载流能力和可靠性之间实现了优化平衡，可为设计工程师提供一个统一的平台，无需重新设计连接器即可满足不断增长的功率需求并实现卓越性能。

联系我们

特性和优点

工程师在众多应用中都面临着平衡空间限制、载流能力和高性能的挑战。同时，碎片化的连接器选择也会增加设计复杂性并限制可扩展性，同样是亟需解决的问题。此外，在不重新设计平台的前提下适应不断变化的功率、电路数及封装要求，也是一项难题。

一个具有凝聚性、可扩展并能随应用需求而扩展的连接器平台，有助于满足在狭小空间中承载高电流的可靠性期望。确保牢固保持力和优异性能的特性，可以防止因震动、冲击或反复的插拔循环导致的连接器断连或接触不良。缩短装配时间、减少失误和降低维护复杂性，就能简化制造难题并避免现场维修成本。

广泛的 Fit 系列产品组合涵盖 Nano-Fit、Micro-Fit、Ultra-Fit、Mini-Fit 和 Mega-Fit 连接器，秉承统一的设计理念，使工程师能够根据需求的变化，在同一系列内灵活升级或降级选择。Fit 系列产品通过多个触点、坚固的外壳和压力锁紧结构，提供可靠的电气和机械性能。防刮削外壳、宽线规支持以及端子定位 (TPA) 等特性可简化装配和生产流程，提升可制造性。此外，针对复杂或关键应用，工程师还可通过可选的盲插接口、颜色编码以及注重安全性的特性，获得卓越的设计灵活性。

Fit 系列对比图表

连接器 间距 电流 电路数 配置 线规 工作温度
Nano-Fit 2.50mm 高达 8.0A 2 至 16 线对板
线对线
线对面板		 26 至 20 AWG 锡/金：-40°C 至 +125°C
Micro-Fit 3.00mm 高达 10.5A 2 至 24 板对板
线对板
线对线
线对面板		 30 至 18 AWG 锡：-40°C 至 +105°C
金：-40°C 至 +125°C
Micro-Fit+ 3.00mm 高达 13.0A 2 至 24 线对板
线对线
线对面板		 30 至 16 AWG 锡/金：-40°C 至 +125°C
Ultra-Fit 3.50mm 高达 14.0A 2 至 16 线对板
线对线
线对面板		 22 至 16 AWG 锡：-40°C 至 +125°C
金：-40°C 至 +120°C
Mini-Fit 4.20mm 高达 13.0A 2 至 24、36 板对板
线对板
线对线
线对面板		 28 至 16 AWG，双压接选项 锡：-40°C 至 +105°C
金：-40°C 至 +125°C
Mini-Fit Sigma 4.20mm 最高 13.5A 2 至 18 线对板
线对线
线对面板		 24 至 16 AWG，双压接选项 锡：-40°C 至 +105/+125°C（高电流系统）
金：-40°C 至 +125°C
Mini-Fit Max 4.20mm 高达 20.5A 2 至 12 线对板 16 至 14 AWG 锡：-40°C 至 +105°C
Mega-Fit 5.70mm 高达 30.0A 2 至 12 线对板
线对线
线对面板		 16 至 10 AWG，双压接选项 锡：-40°C 至 +105°C
金：-40°C 至 +120°C

适用于紧凑型设计的高功率密度解决方案 

在紧凑型应用中，由于空间限制导致设计灵活性受限，设计人员面临着满足日益增长的功率需求的巨大压力。Fit 系列连接器（如 Ultra-Fit、Mini-Fit 和 Mega-Fit 连接器）将高电流额定值与节省空间的设计相结合，提供一系列可扩展的高功率密度连接器解决方案，能在有限的占用空间内实现最大的载流能力。

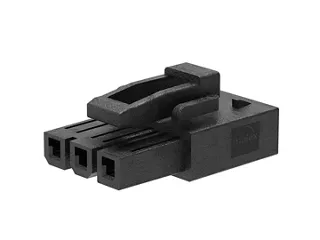

Molex Mini-Fit Max Connector

在难以触及的区域中简化对配

在狭窄的组件内部，连接器错位风险以及有限操作空间，会导致连接器对配困难，进而引发可靠性问题并延长装配时间。借助盲插接口引导对准，Nano-Fit、Micro-Fit 以及部分 Mini-Fit 连接器即使在难以触及的空间或应用中，也能实现一致且稳固的接合，从而简化装配、减少错误并提升整体系统可靠性。

Molex Nano-Fit BMI Connector

通过颜色和键控选项实现精确对配

复杂的连接器组件会加剧错误对配和安装错误的风险，从而导致大量返工以及潜在的可靠性问题。Micro-Fit+ Versa 和 Mega-Fit ColorLock 连接器提供颜色编码和机械键控选项，有助于防止错误对配、简化安装并提高多种应用场景中的准确性。

Molex Mega-Fit ColorLock connectors

低对配力设计，易于装配

频繁的插拔循环以及狭小空间内的操作受限，会造成装配难度增加，导致操作人员疲劳或连接器损坏的风险上升。Nano-Fit、Micro-Fit+、Ultra-Fit 和 Mini-Fit Sigma 连接器采用经优化的端子设计，可降低插入力和对配力，从而改善人体工程学、简化装配流程，并能够高效应对高电路数设计的需求。

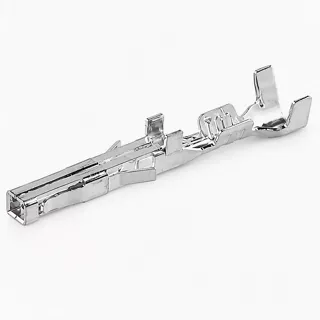

Molex Mini-Fit Sigma 低对配力压接端子。

数据报表和指南

热门问题选集

什么是 Molex Fit 系列连接器？

Fit 系列连接器是一系列可靠的电源连接器产品组合，覆盖各类功率与空间需求，既有非常紧凑的低功耗应用，也有更高电流、更高密度的解决方案。该系列连接器提供 2.50 至 5.70mm 的间距以及高达 30.0A 的电流额定值，共享共同的设计特性以确保安全可靠的性能，其中包括用于防止交叉对配的机械键控。其他特性包括：多触点电气接触以实现稳定的电流传输并减少发热，压力锁紧以防止意外断连，以及完全隔离、防刮削触点以增强安全性。可选的 TPA 和连接器定位特性有助于确保端子完全就位并稳固锁紧，而支持回流焊的插座头则能满足现代制造工艺需求。

Nano-Fit、Micro-Fit、Mini-Fit、Ultra-Fit 和 Mega-Fit 连接器之间有何区别？

Fit 系列连接器的主要区别在于间距、载流能力和物理尺寸，方便设计人员根据功率需求和可用空间来选择最佳选项。Nano-Fit 连接器采用 2.50mm 间距，额定电流高达 8.0A，是适用于紧凑型、中低功率应用的最小选项。Micro-Fit 连接器采用 3.00mm 间距，在尺寸和功率之间实现了平衡，支持高达 10.5A 的电流；而 Micro-Fit+ 解决方案在相同间距下将载流能力提升至 13.0A。Ultra-Fit 连接器采用 3.50mm 间距，支持高达 14.0A 的电流，并具备经优化的特性，可降低对配力并有效减少端子回退。Mini-Fit 连接器将间距增大至 4.20mm，提供广泛的设计灵活性，支持高达 13.0A 的电流，其变体包括 Mini-Fit Sigma 连接器（高达 13.5A）和 Mini-Fit Max 连接器（高达 20.5A），可满足更高电流需求。作为该系列中的高端产品，Mega-Fit 连接器采用 5.70mm 间距，在 Fit 系列中具有最强的载流能力，可支持高达 30.0A 的电流，满足高功率应用的需求。

Fit 系列连接器中的哪一种最适合高电流应用？

对于最高的电流需求，Mega-Fit 连接器是最佳选择，它采用 5.70mm 间距，每电路支持高达 30.0A 的电流，可实现强劲的电力传输。Fit 系列提供可扩展的功率范围：从适用于极紧凑设计中高功率需求的 Nano-Fit 连接器（2.50mm 间距），到实现均衡功率密度的 Micro-Fit (3.00mm) 和 Ultra-Fit (3.50mm) 连接器，再到满足高电流需求的 Mini-Fit 连接器 (4.20mm) 各变体型号，所有这些都包含在一个通用连接器系列框架内。

Molex Fit 系列支持哪些市场和应用？

Molex Fit 系列连接器支持多个主要市场，根据电气要求（电流、间距、密度）和设计需求进行选择。市场及应用包括：家用电器（涵盖从紧凑型模块到中功率系统，适用于冰箱、洗衣机、烘干机、微波炉等）；电信与网络（路由器、交换机、服务器及电源机架）；工业设备与自动化（控制系统、机械、配电及机器人）；汽车电子（信息娱乐系统、内饰模块、控制模块及紧凑型电源电路）；商用车（电源转换器及高电流模块）；数据通信/服务器系统（GPU 插槽模组、辅助电源、计算板及服务器电源组件）；以及医疗技术（诊断及患者监测系统）。

为何要选择 Fit 系列连接器而不是其他电源连接器？

Fit 系列连接器具备久经考验的可靠性、经过认证的安全特性（如机械键控和压力锁紧）以及高性能的多触点端子，所有这些均立足于 Molex 经过验证的质量和制造标准。

设计工程师何时应选择 Nano-Fit 连接器而非 Micro-Fit 或 Mini-Fit 连接器？

Nano-Fit 连接器最适合空间极度受限的应用。其间距为 2.50mm，是 Fit 系列中尺寸最小的连接器，支持高达 8.0A 的电流。该系列还提供盲插选项和多种键控配置，适用于医疗器械、紧凑型电子设备以及工业控制等应用场景。

Micro-Fit 和 Mini-Fit 连接器有何区别？

Micro-Fit 和 Mini-Fit 连接器采用多功能紧凑型设计，供电稳定可靠。其中，Micro-Fit 连接器采用更小巧的 3.00mm 间距，适用于空间受限的应用，同时每电路支持高达 10.5A 的电流。而 Mini-Fit 连接器具有更大的 4.20mm 间距，提供更高的耐用性和载流能力（高达 13.0A），非常适合计算和工业系统等需要稳健电力传输的应用。这两大连接器系列都能为设计人员提供灵活的选项，以平衡尺寸、性能和功率需求。
