| 间距 | 电路数 | 电流 | 工作温度 |
|---|---|---|---|
| 2.00mm | 2 至 24 | 高达 3.3A | -40°C 至 +125°C |
特性和优点

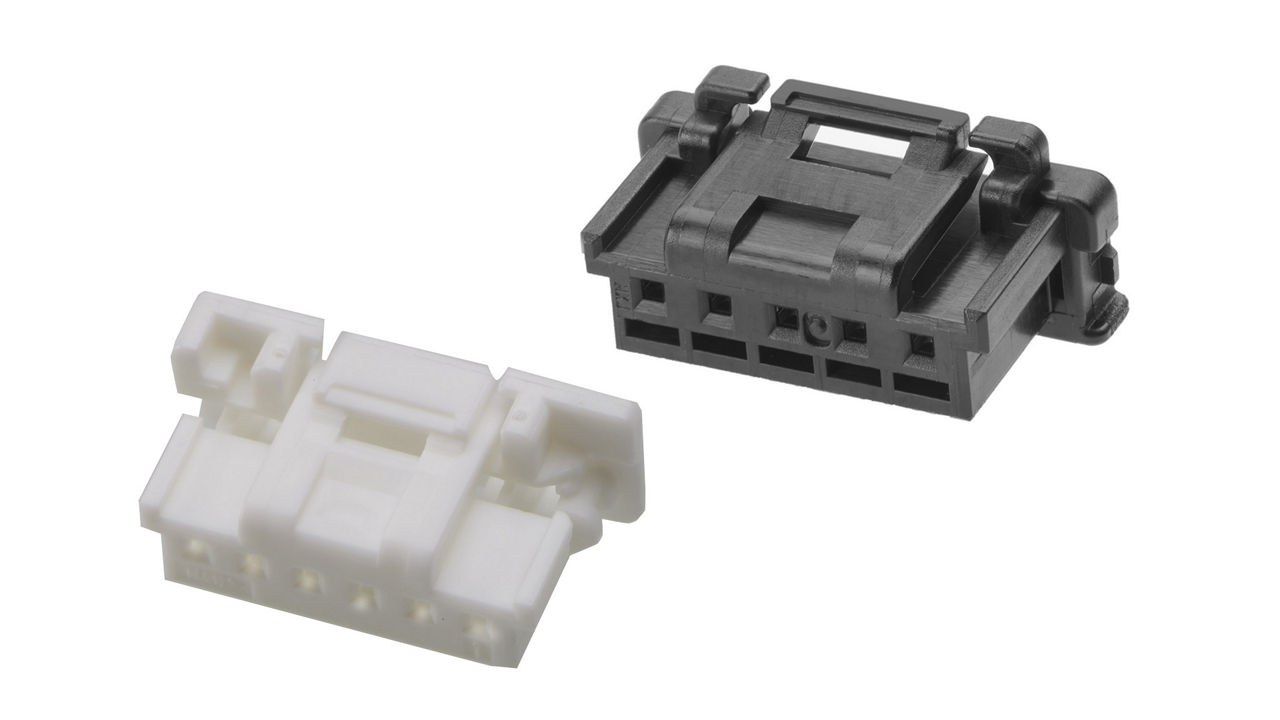

在汽车和大型家电等高震动环境中，始终如一的电源连接需要能够经受震动的紧凑型、坚固耐用的连接器。DuraClik 连接器具有高达 100N 的保持力，可确保安全可靠的连接。独立次级锁闩 (ISL) 确保端子完全插入并牢固锁定，从而降低信号丢失或断开的风险。对配到位时会发出“咔哒”声，内置惯性锁有助于降低装配失误率并提高可靠性。极端热条件带来了严峻挑战，因此对 DuraClik 连接器进行了精心设计，使其能够承受高温挑战，即使在高达 125°C 的环境下也能提供强劲的性能。

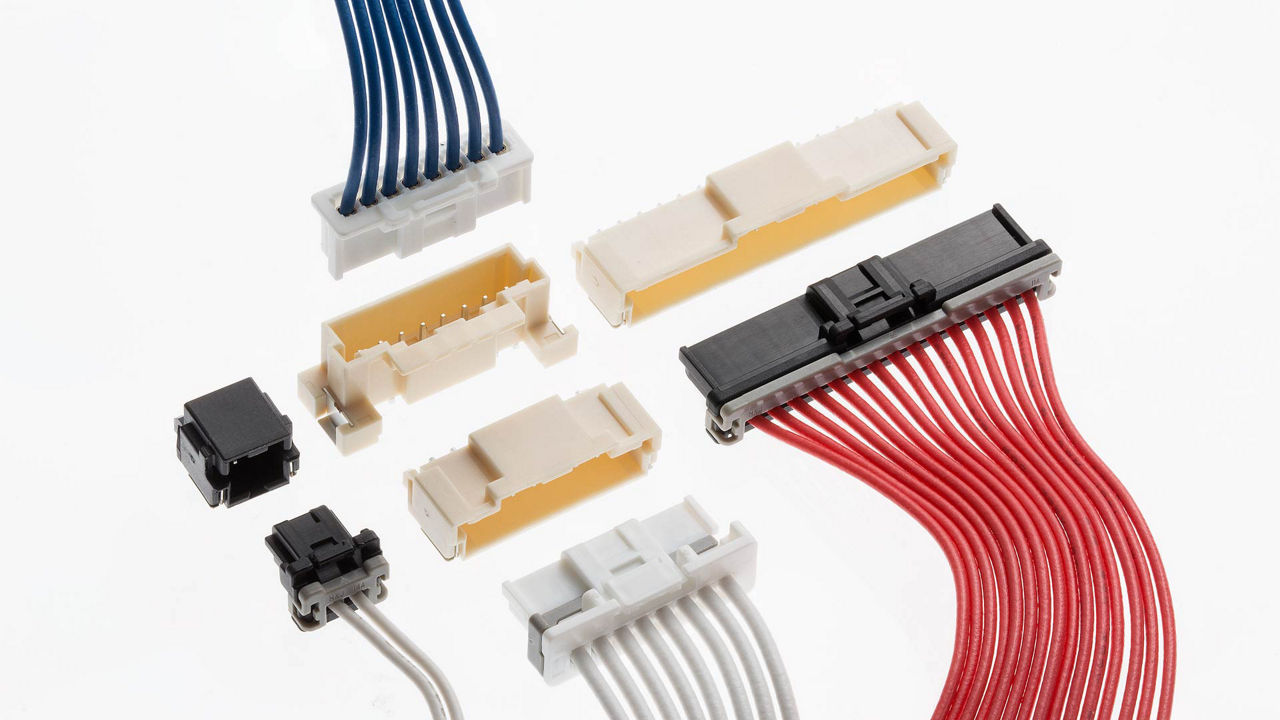

DuraClik 连接器提供 2 至 24 个电路，型号包含可高效利用有限 PCB 空间的单排和双排连接器。提供镀锡和镀金，以及垂直和直角插座头方向选项，还有适用于高震动应用的坚固型号。该系列连接器适用于各种应用，包括汽车 LED 照明和洗衣机。DuraClik 连接器具有多种功能，可满足众多设计需求，且符合 LV214（S2 震动）、ES91500-03 和 SAE/USCAR-21 标准，满足严格的汽车要求。
| DuraClik 特性 | DuraClik Standard | DuraClik TPA | DuraClik ISL | DuraClik Robust 双排 |
|---|---|---|---|---|

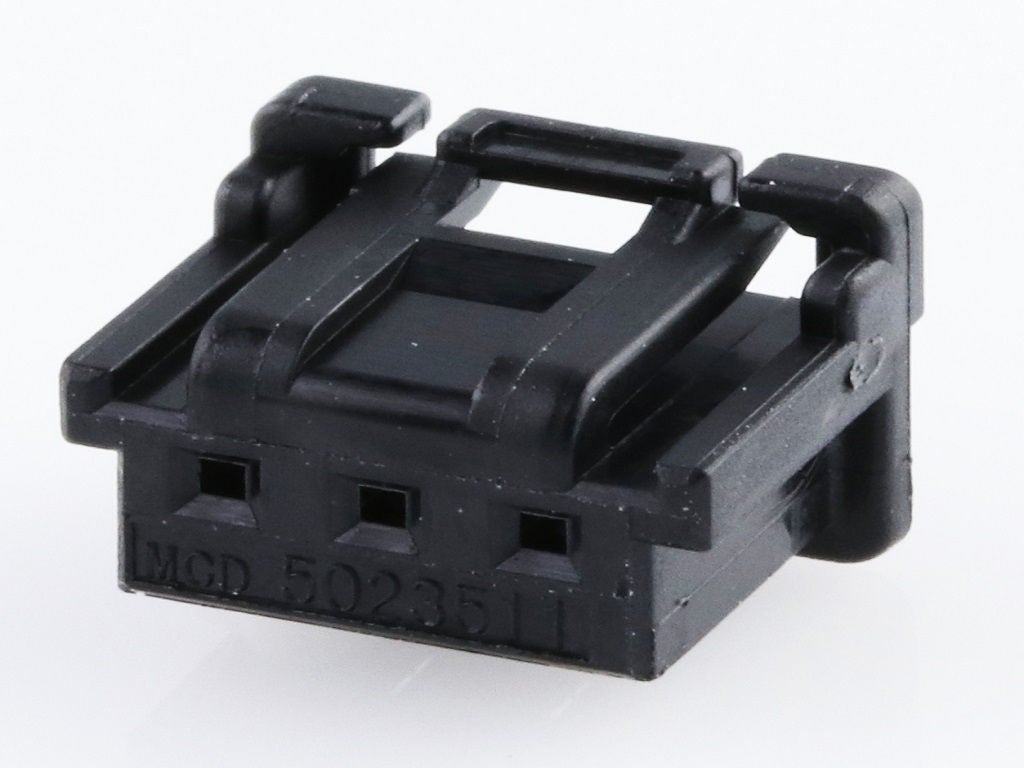

| 插座尺寸（深度） | 6.50mm | 7.45mm | 8.50mm | 17.70mm |
| 电流 | 高达 3.0A | 高达 3.3A | ||
| 温度额定值 | -40°C 至 +105°C | -40°C 至 +125°C | -40°C 至 +130°C | -40°C 至 +125°C |

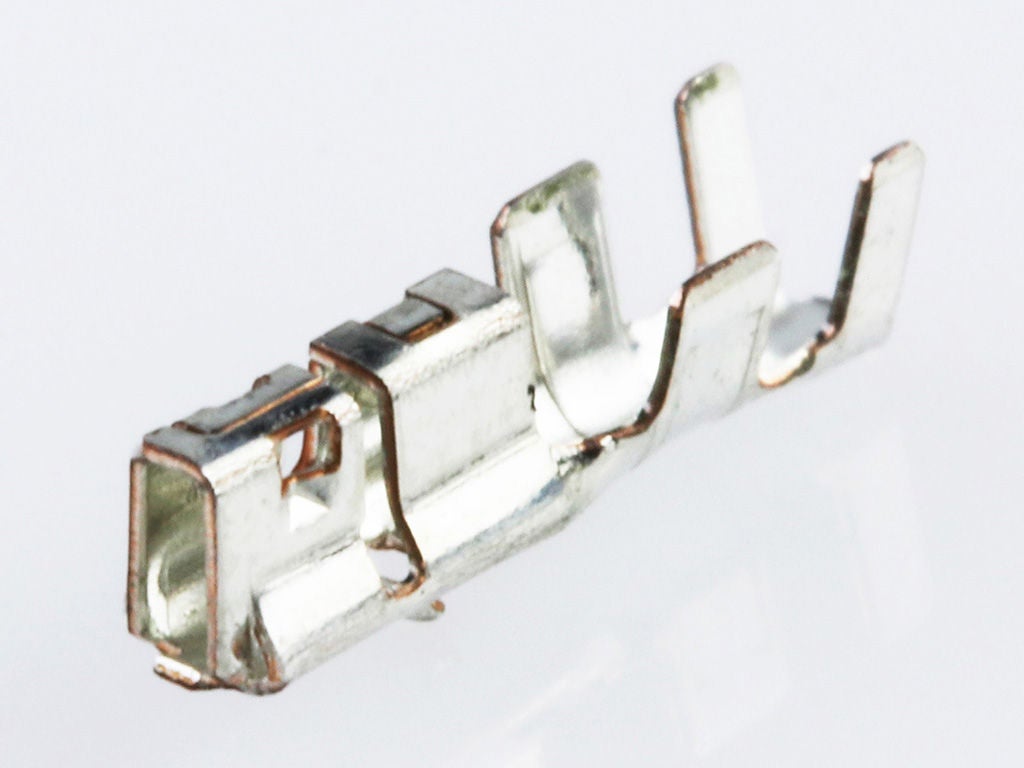

| 插座端子 | 压接 | |||
| 保持力 | 9.8N | 20N | 50N | 100N |

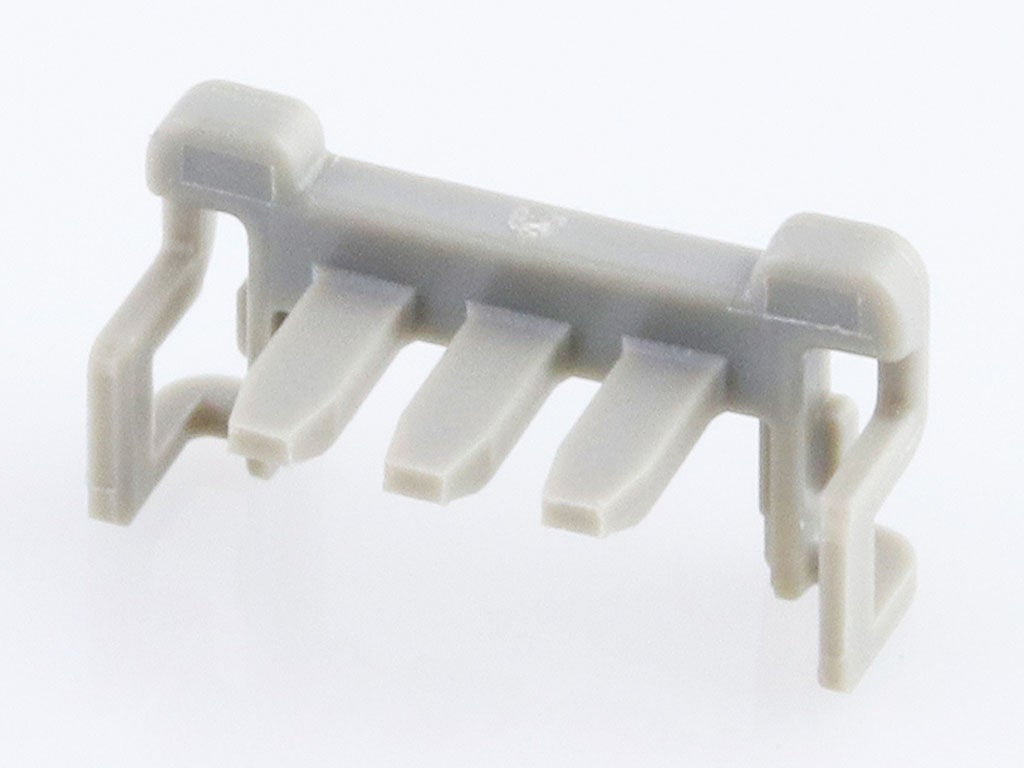

| 固定器 | - | 是 | 是 | 是 |
| 可用的电路规格 | 2 至 15 | 2 至 10、12、13、15 | 16、24 | |
| 电镀 | 锡、金 | 锡 | ||

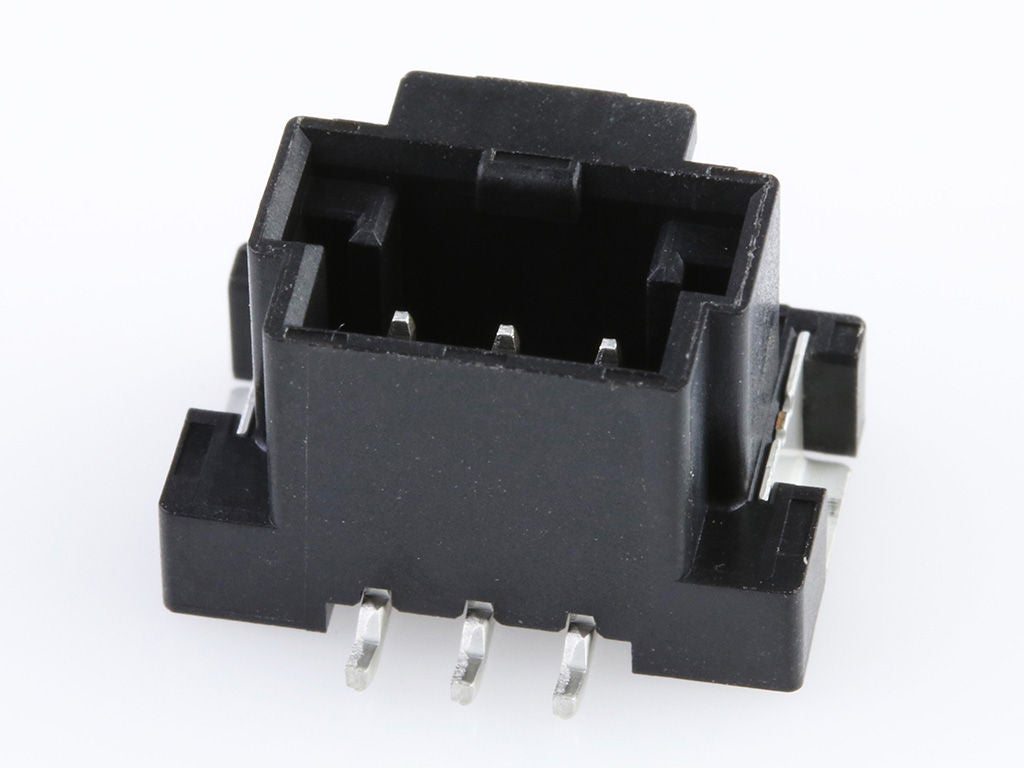

| 插座头尺寸（深度） | 8.00mm（垂直）、9.40mm（直角） | 18.30mm | ||
| 插座头端子 | 表面贴装技术 (SMT) | |||
| 可用的插座头电路规格 | 2 至 15 | 16、24 | ||
| 插座头温度额定值 | -40°C 至 +130°C | -40°C 至 +125°C | ||
特色视频
热门问题选集
什么是 DuraClik 连接器？
DuraClik 连接器是 2.00mm 间距的线对板电源和信号连接器，可在汽车和重型应用等高震动环境中提供稳固可靠的连接。该系列紧凑型连接器提供不同型号，可满足不同应用对保持力、电路数、温度额定值和电流的独特需求。
不同型号的 DuraClik 连接器有何区别？
DuraClik 有四种型号：标准、TPA、ISL 和 Robust。不同型号的保持力、温度范围和电流容量等特性各不相同。DuraClik Robust 连接器提供 100N (10.2kgf) 的保持力，温度范围高达 +125°C，电流容量高达 3.3A。
DuraClik 连接器适用于高震动环境的原因是什么？
DuraClik 连接器的设计具有高达 100N 的保持力，即使在高震动条件下也能确保安全可靠的连接。此外，独立次级锁闩 (ISL) 和正确对配时可听到“咔嗒”声等功能进一步增强了稳定性，防止意外断开，使其成为要求苛刻的汽车和工业应用的理想选择。
DuraClik 连接器可在什么温度范围内工作？
DuraClik 连接器可在 -40°C 至 125°C 的广泛的温度范围内工作。这种耐高温性使其适用于需要极度热稳定性的环境，例如汽车照明和白色家用电器。
DuraClik 连接器是否符合汽车行业标准？
是的，DuraClik 连接器符合严格的汽车行业标准，包括 LV214（S2 震动）、ES91500-03 和 SAE/USCAR-21。这种合规性可确保连接器适用于高性能和高可靠性的汽车应用。

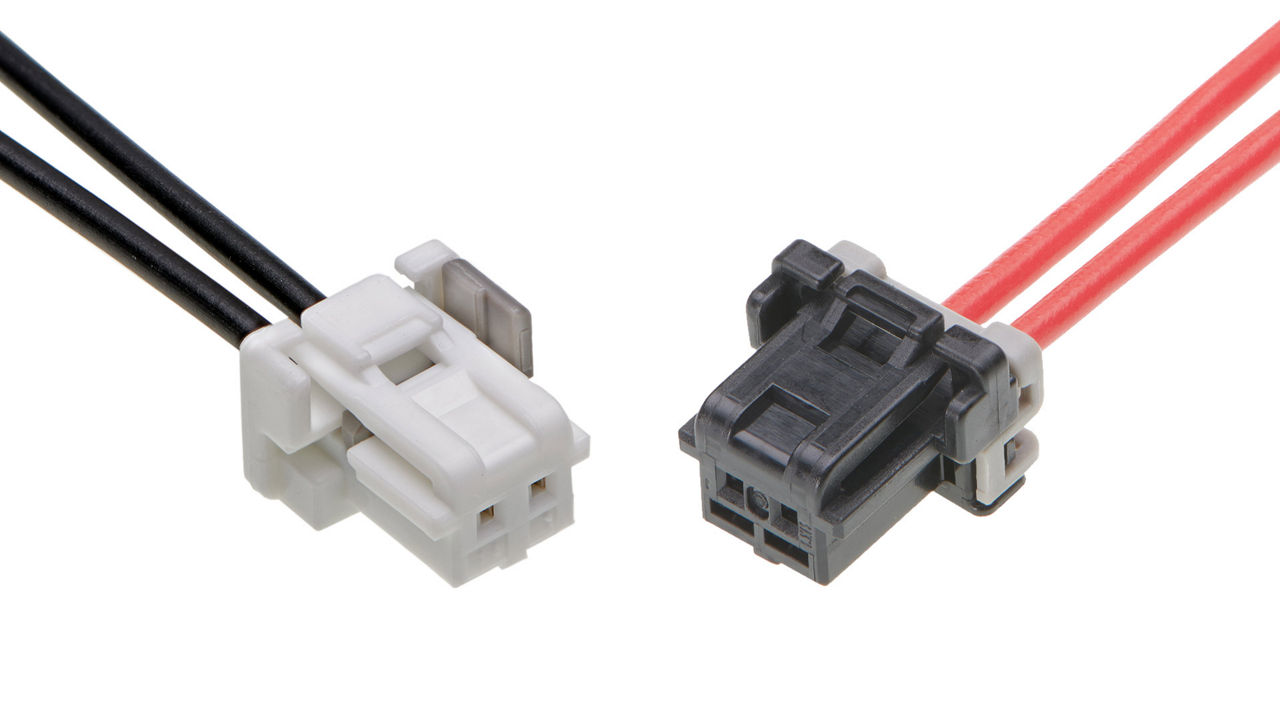

DuraClik 连接器如何优化 PCB 设计的空间利用？
DuraClik 2.00mm 间距线对板连接器系统设计紧凑，有助于节省 PCB 空间。这些连接器具有多种配置，包括垂直和直角插座头，可有效利用 PCB 空间，这对于现代汽车和工业电子设计至关重要。
