心脏病学家认为，小直径导管在微创手术和更容易导航复杂血管通路方面具有潜力。同时，他们寻求精确的高分辨率成像，以确保更安全、更有效的插入和检查。像所有关键医疗器械一样，心血管导管需要持续稳定地工作，不能出现故障。
为了改进心脏导管设计，工程师需要：紧凑的连接器，以尽可能减小设备尺寸和重量，同时不牺牲性能；高效率光纤和波导，以最小的损耗和热量产生传输光；以及并行的低功耗电子器件，带有先进的电源管理集成电路 (IC) 以节省电池寿命。
Molex 莫仕提供高密度互连解决方案、先进的光纤和低功耗电子设计，使这些改进成为可能。Molex 莫仕连接解决方案中的精确阻抗匹配和高质量材料有助于将信号完整性提升到新的水平，促进心脏导管系统的微型化、成像分辨率和整体可靠性。
微型化和空间优化技术创造出更紧凑、更轻巧的导管，可最大限度地减少侵入性，并提高在精细血管结构内的操作灵活性。Molex 莫仕提供先进的连接器和互连解决方案，可满足微型化医疗器械的严格要求。高密度、精密设计的组件在空间受限的应用中提供可靠的性能，并提供导管移动所需的灵活性，同时保持医疗环境所需的强度和耐用性。
| 间距 | 电路数 | 电流（最大降额） | 可灌封 | |
|---|---|---|---|---|
| Micro-Lock Plus | 1.25 毫米 | 2 至 16（单排） 8 至 42（双排） |
3.6A | X |
| 2.00 毫米 | 2 至 16 | 4.7A |
| 间距 | 插配高度 | 电路数 | 电流 | |
|---|---|---|---|---|
| SlimStack 连接器 | 0.35 至 1.25 毫米 | 0.60 至 16.00 毫米 | 6 至 240 | 15.0A |
| FFC/FPC 连接器 | 0.20 至 2.00 毫米 | 2 至 120 |

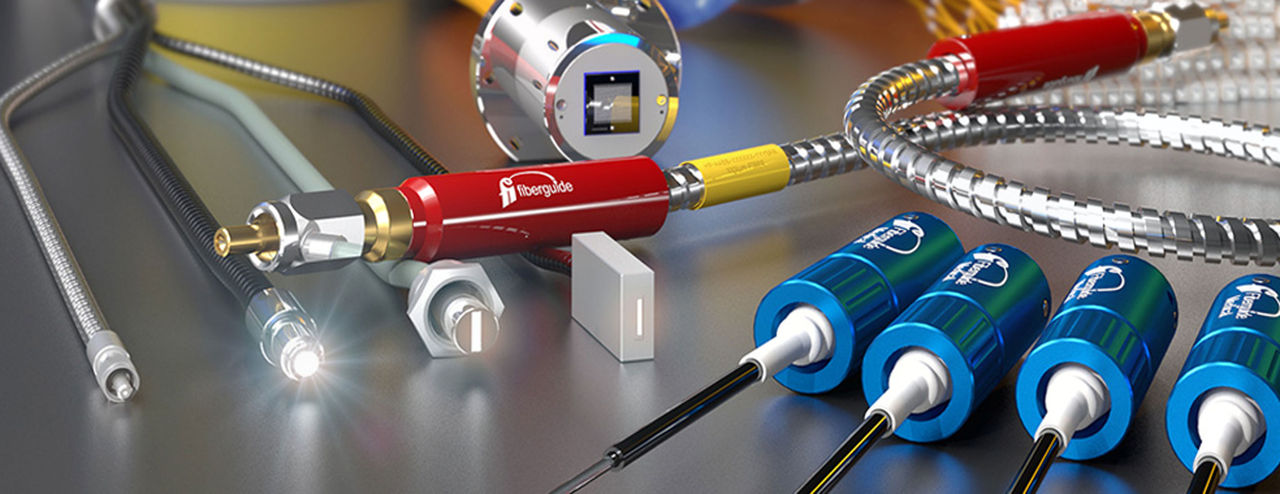

为了让心脏病专家获得清晰准确的结果，设备输出需要避免干扰，以免扭曲图像和偏离读数。理想情况下，心血管导管应在整个器械长度上实现可靠的信号完整性。Molex 莫仕的先进光学组件（包括高效率光纤和波导）可最大限度地提高光透射率，同时最大限度地减少损耗。这些组件采用高质量的光学材料设计，以优化清晰度并减少信号衰减，从而在导管介入手术中产生更清晰的图像并改进诊断能力。
| 模式 | 路由 | 连接器类型 | |
|---|---|---|---|
| 光学软片回路 | 单模、多模、混合 | 标准、3D | MTP、HBMT、MXC、LC、SC |
心脏导管设计人员采用低功耗电子元件来最大限度地减少热量产生和降低功耗，这两点对于维持设备性能和患者安全至关重要。Molex 莫仕提供创新的电源连接器，增强了低功耗设计，确保为导管内所有集成组件提供高效的电力输送，以满足广泛的连接需求。
| 间距 | 电路数 | 线规 | 电流 | 电压 | |
|---|---|---|---|---|---|

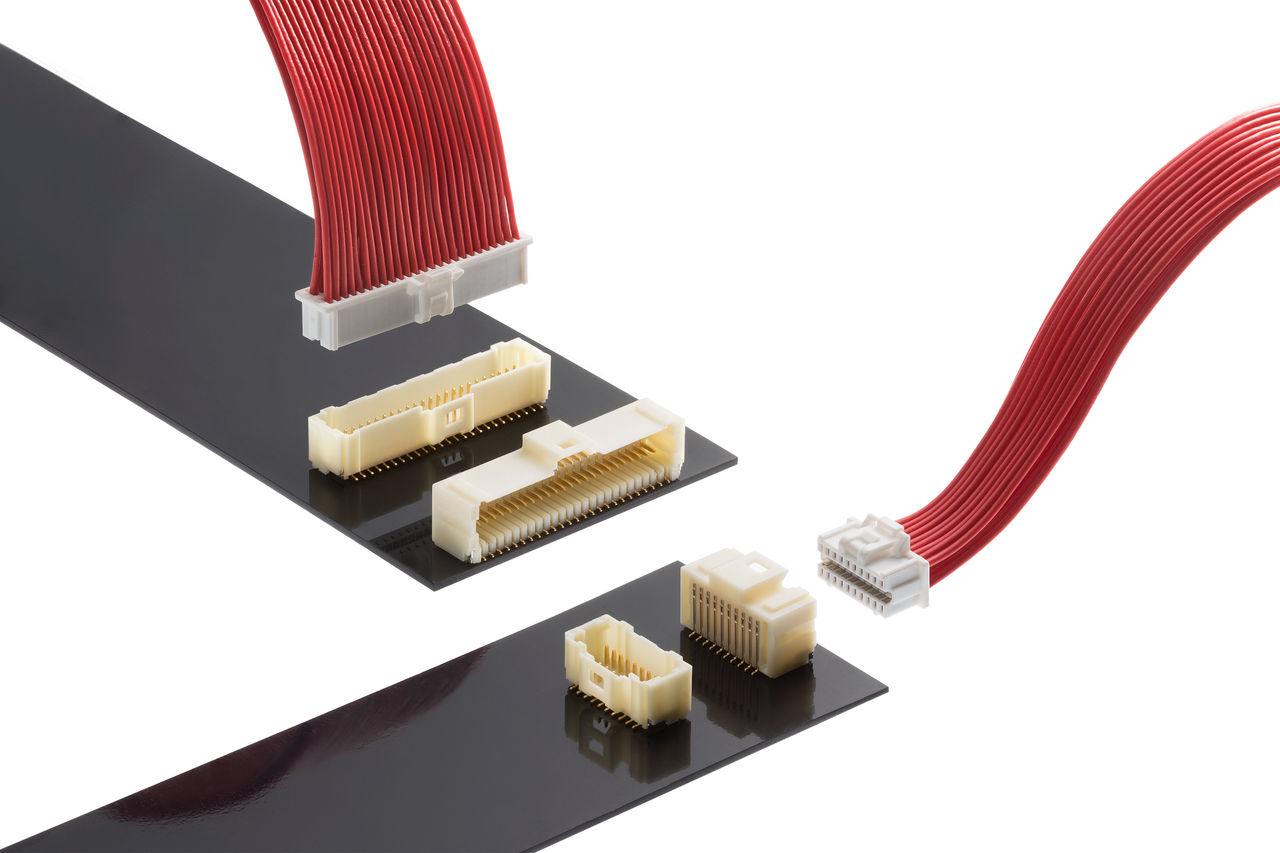

| PicoClasp 连接器 | 1.00 毫米 | 2 至 50 | 2.0A | ||
| PicoBlade 连接器 | 1.25 毫米 | 2 至 15 | 32 至 26 AWG | ||
| Nano-Fit 电源连接器 | 2.50 毫米 | 26 至 20 AWG | 最高 8.0A | 250V | |
| Micro-Fit 连接器 | 3.00 毫米 | 30 至 18 AWG | 最高 10.5A | 600V | |
| Mini-Fit 连接器 | 4.20 毫米 | 28 至 14 AWG | 最高 13.0A | 600V | |
| Mega-Fit 连接器 | 5.70 毫米 | 16 至 10 AWG | 最高 30.0A | 600V |

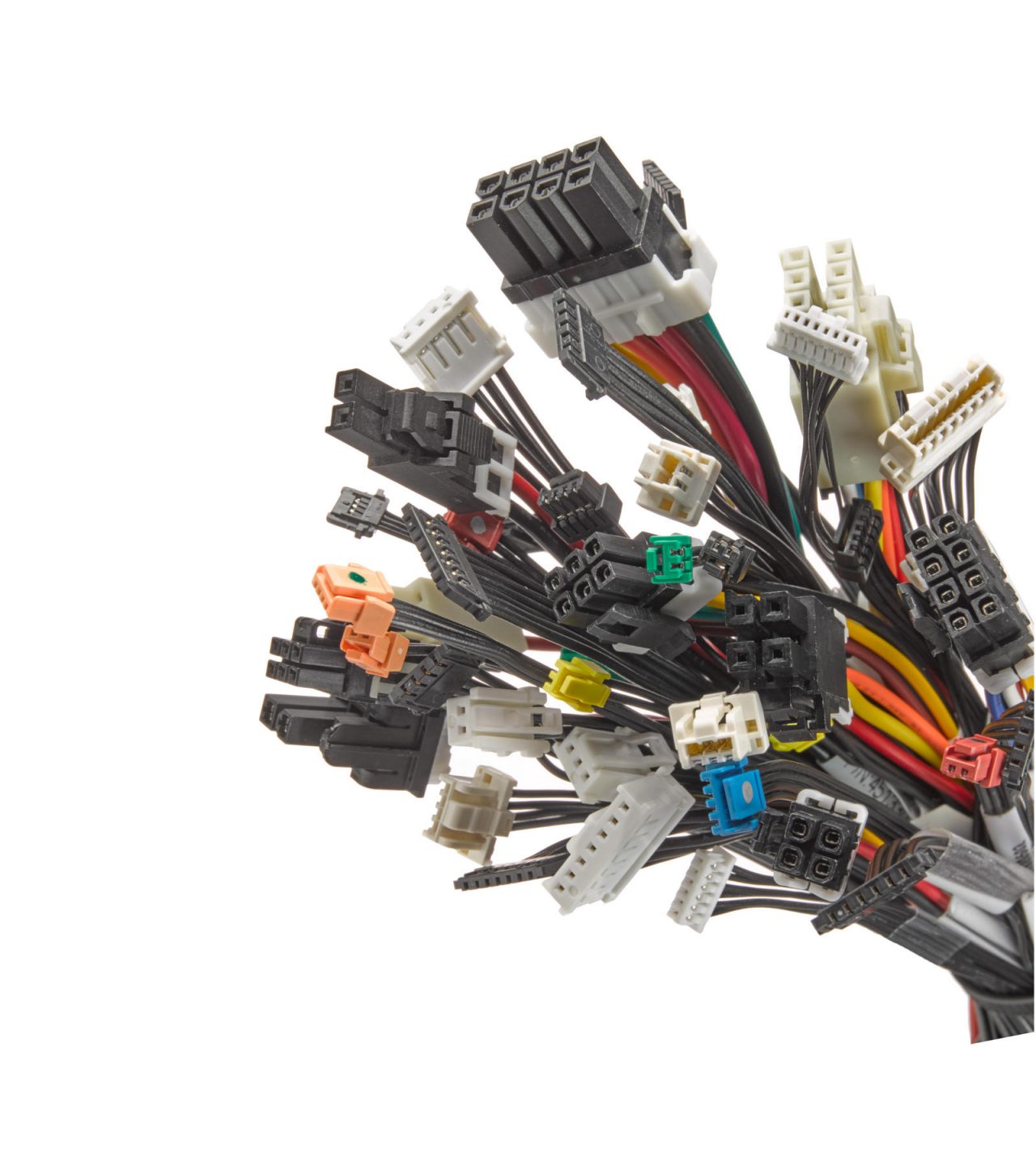

在设计心血管导管时，工程师会力求保持信号完整性，方法是减少内部和外部干扰，并尽量减少信号损失。Molex 莫仕电缆组件采用先进的屏蔽设计，可防止 EMI 和 RFI 干扰，确保信号传输的稳定和清晰。此外，连接解决方案中的高质量材料和精密制造工艺可防止信号退化，从而促进沿整个线缆长度的可靠和准确的数据传输。
精确的传感器输出是心血管导管开发中的关键目标，工程师必须解决温度变化并定义精度等级。Molex 莫仕的预校准负温度系数 (NTC) 传感器无需校准，由于其精确的制造公差，可提供可靠的温度测量，性能优于标准替代产品。
| 工作温度 | Beta 值范围 | 电阻范围 | |
|---|---|---|---|
| NTC 环形温度传感器电缆组件 | -40°C 至 +105°C（带连接器），-40°C 至 +150°C（带引线） | 3K 至 5K | 1K 至 100K 欧姆 |
心血管导管上的保护外壳应采用易于制造的设计，以提高生产效率，并使用符合严格的患者护理医疗监管标准的生物相容性材料。Molex 莫仕旗下公司 Phillips Medisize 协助医疗器械设计人员简化生产流程、选择材料并最终实现产品合规性。
