HyperQube 互连系统设计用于满足空间受限的应用需求，同时提供无与伦比的可靠性能。鉴于制造商面临着提高效率和防止错配的挑战，因此，HyperQube 连接器通过增强产品功能来简化和确保安全安装。这些连接器还提供防触摸和防夹手功能，能满足设计工程师对电气安全的要求。HyperQube 连接器经过设计，符合严格的行业标准，即使在苛刻的环境中也能提供安全可靠的电力传输。

查找产品 联络我们 探索 COEUR 插座技术
电流 电压 工作温度
120.0A 1000V -40°C 至 +125°C

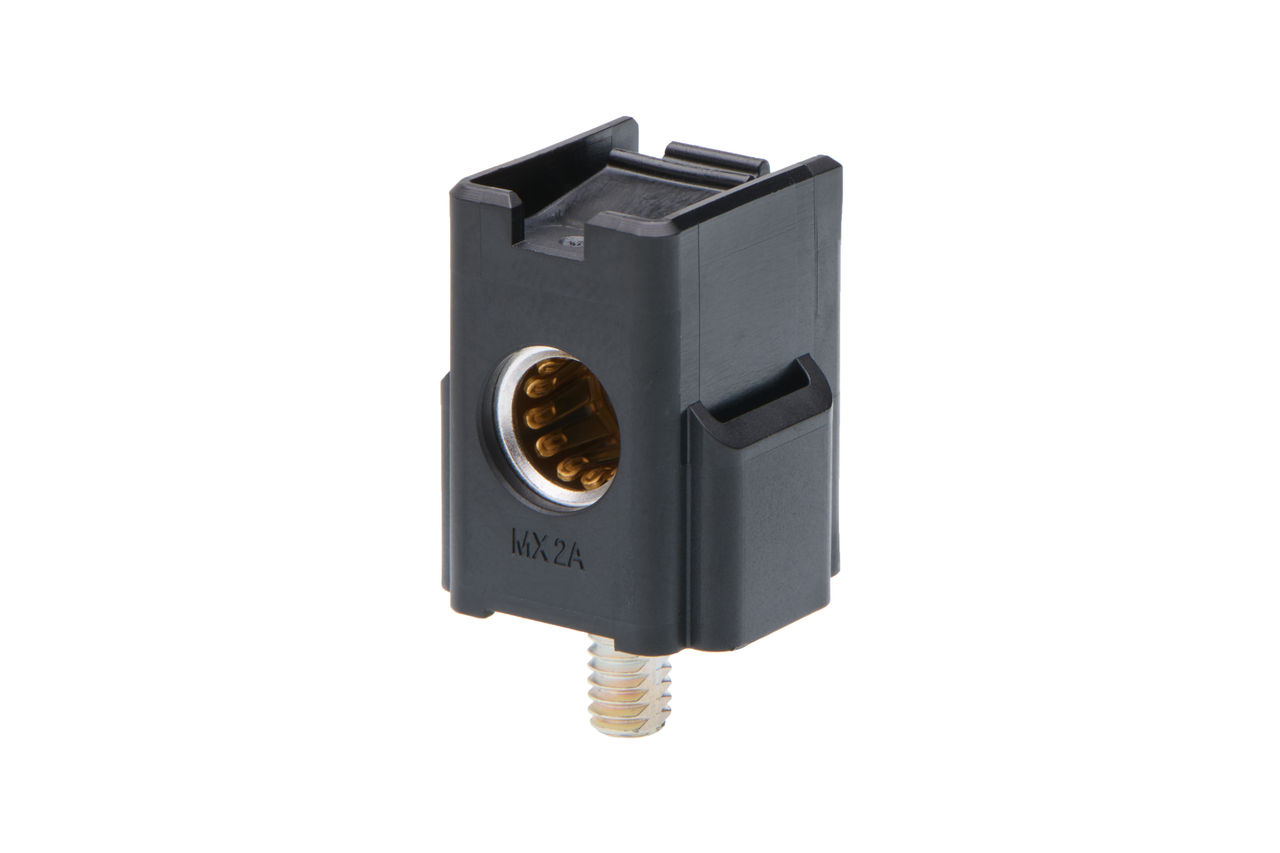

印刷电路板插座

查找产品

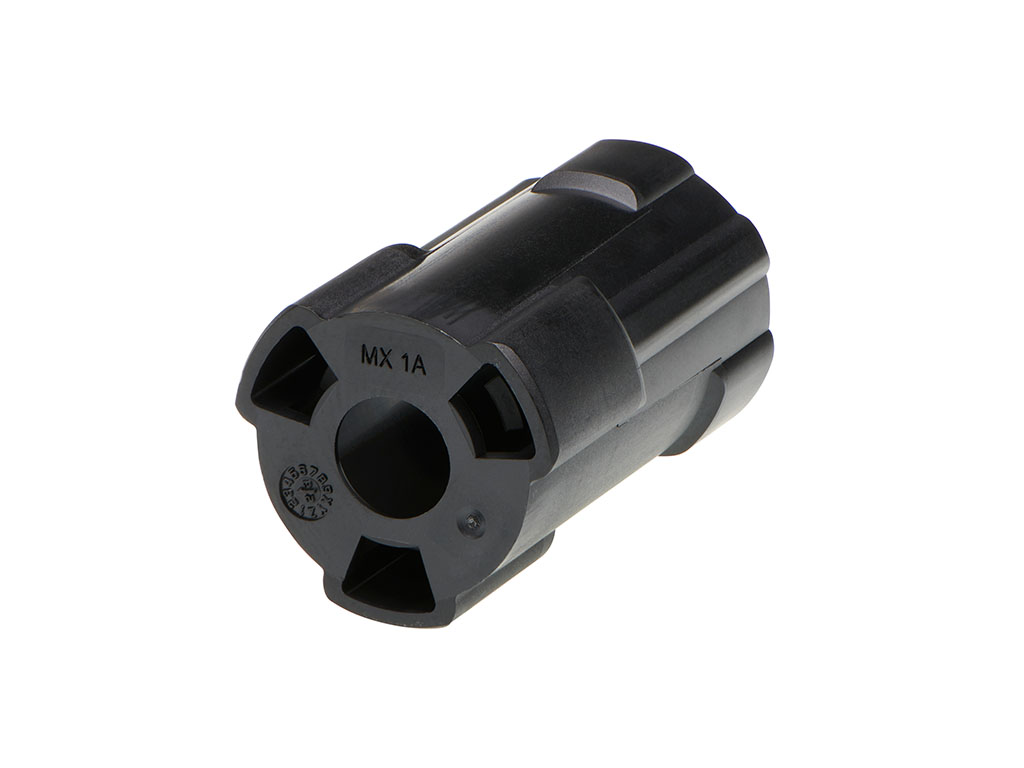

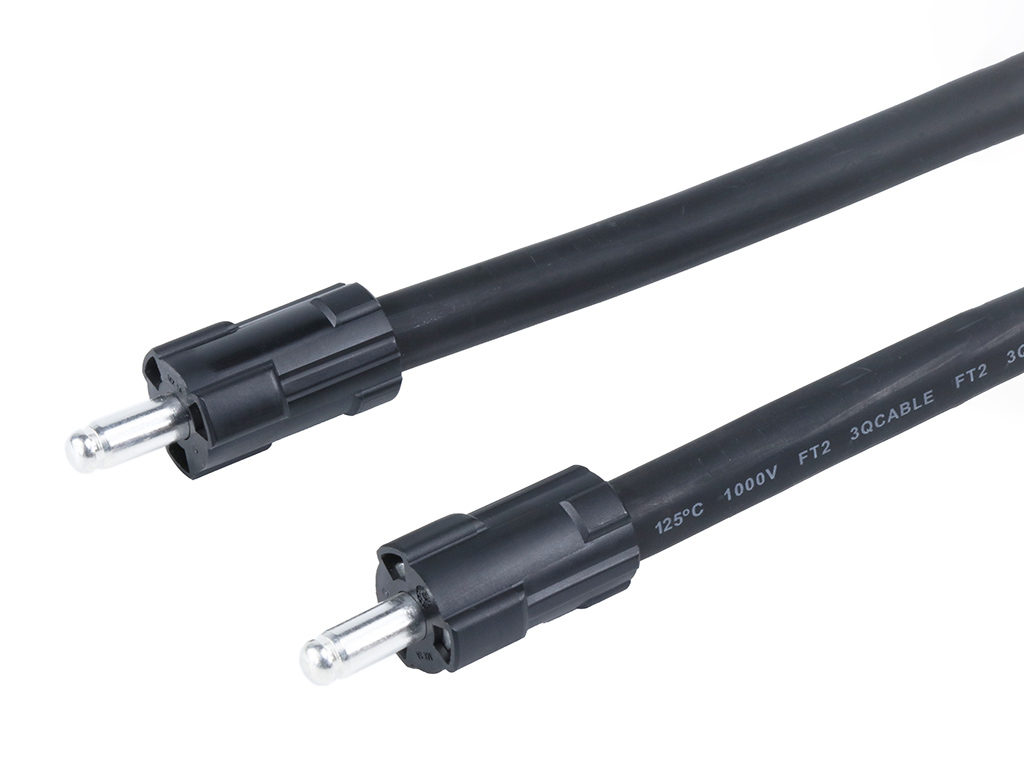

连接器外壳

查找产品

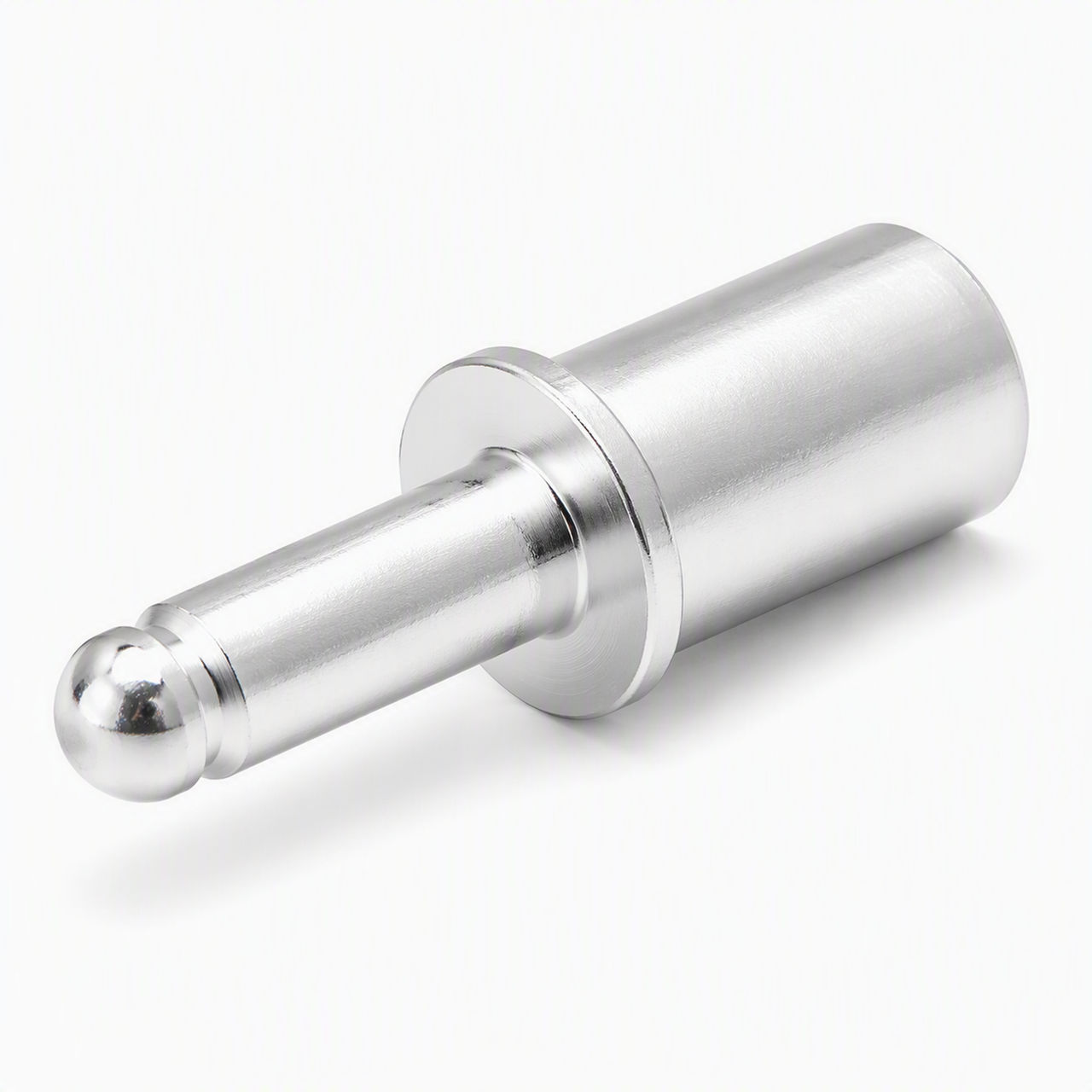

压接端子

查找产品

特性和优点

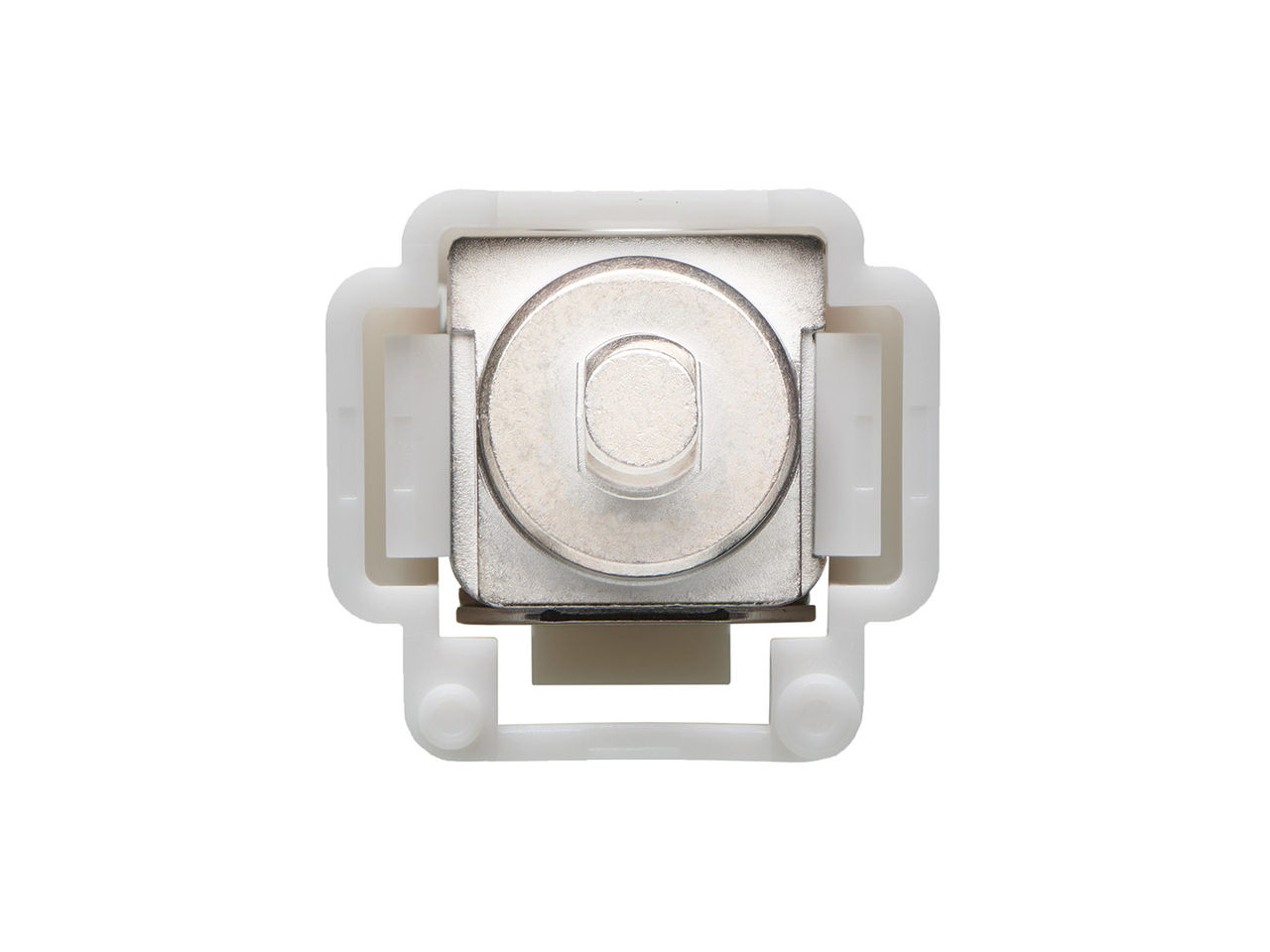

设计工程师需要小型封装的高电流连接器来优化电流密度，还需要能在狭小空间内使用的低型连接器。HyperQube PCB 插座可提供 120.0A 电流，而 PCB 占用面仅为 12.30 毫米 x 15.40 毫米，每 1 平方厘米 PCB 基板面的电力密度为 63.4A，处于行业领先地位。连接器采用侧出电缆设计，无需考虑电缆弯曲半径，非常适用于低型应用。

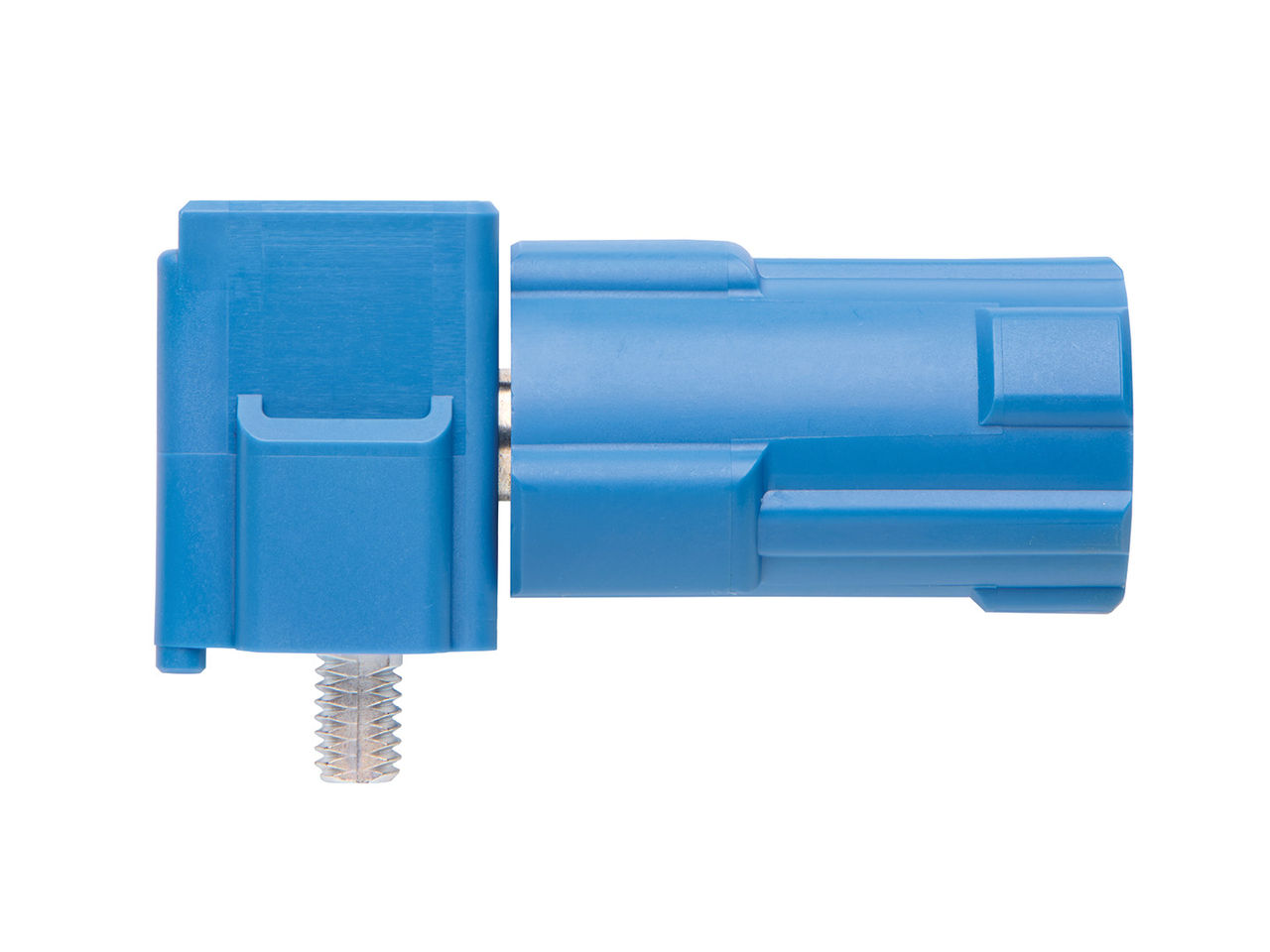

设计人员希望连接器能准确地安装在 PCB 或母排上。此外，制造工程师们希望连接器在损坏时可以轻松拆卸和更换，以便将 PCB 快速返工。需要电缆组件能轻松与相应的 PCB 连接器匹配，以减少构建时间。每种 HyperQube PCB 插座颜色选项都有独特的极性/定位销，可确保它们在 PCB 或母排上的位置和方向正确。通过将 PCB 插座颜色与电缆组件插头颜色相匹配，操作员就可以将电缆组件与指定的 PCB 插座配对。PCB 外螺纹设计方便快速拆卸和更换损坏的连接器。

如果带电的部件暴露在外，就存在重大安全隐患。设计工程师需要防触摸/防夹手连接器来确保安全。出于安全考虑，配对的 HyperQube 连接器的插座、压接触点和电缆组件的剥线引线都是无法触及的，从而创造触摸安全的条件。

极致空间节省和高性能

HyperQube PCB 插座采用 Molex 莫仕的 COEUR 插座，可将接触接口的热量降至最低，从而实现高电流负载。这些高性能连接器还具有超小的 PCB 基板面，非常适合空间有限的应用。


安全可靠的连接

HyperQube 互连系统包含一个压力锁紧机制，可确保安全稳固的连接，从而保证关键运行的连续性。PCB 插座上的机械键控设计可确保在 PCB 上的正确安装，而不同的颜色选项则有助于防止错配并简化识别，从而简化装配过程中的安装。


设计和制造灵活性

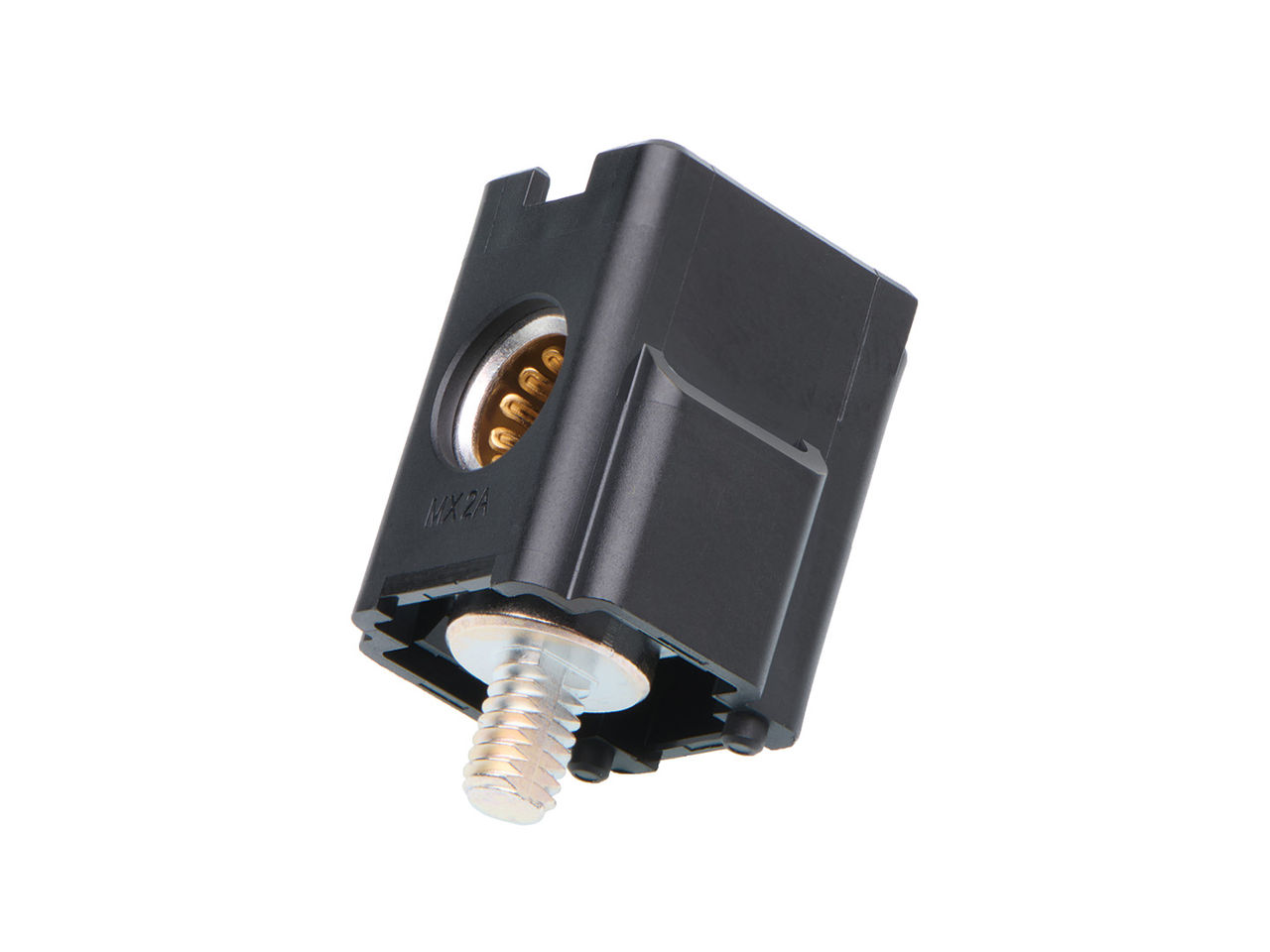

PCB 插座的外螺纹设计方便在需要时快速拆卸和更换。插配时，HyperQube 连接器可防触摸和防夹手，确保技术人员免遭触电危险。


紧凑设计，节省空间
插配高度（19.50 毫米）、插配长度（43.70 毫米）和宽度（17.70 毫米）非常适合空间有限的应用。

准确插配，节省时间
插头外壳和 PCB 插座有三种颜色，用于在系统集成过程中为操作人员提供引导，确保在使用多个电缆组件的应用中进行正确插配。

提供大功率密度
HyperQube 连接器的额定电流为 120.0A，PCB 占用面积为 12.30 x 15.40 毫米，额定功率密度为每 1 平方厘米 PCB 基板面 63.4A。

提供强大的电气性能
采用 Molex 莫仕 Coeur 插座技术，接触电阻低，可最大限度地减少接触接口的产生的热量，从而实现高电流负载。多个接触柱使它非常适合高冲击和高振动应用。

确保插座在 PCB 母排或母线上的位置和方向正确，避免出现问题
每个 PCB 插座颜色选项都具有唯一的极性销尺寸和位置。这种机械键合系统可确保 PCB 插座位置正确。

提供设计灵活度
PCB 插座的外螺纹设计使连接器可以连接到 PCB 或母排上。提供多个压接触点（2、4 和 6 AWG），可满足各种应用的载流要求。

提供制造灵活性
如果连接器在处理过程中损坏，PCB 插座的外螺纹设计使 PCB 或母排能够轻松返工。

为工人提供安全保障
出于安全考虑，HyperQube 连接器的插座、压接触点和电缆组件的剥线引线都有包覆。防夹手插配连接器能防止技术人员触电。
