| 间距（毫米）： | 电路数： | 电流 （每触点最大电流）： | 电压： |
|---|---|---|---|
| 2.00 毫米 - 7.50 毫米 | 1 - 72 | 2.5A - 60.0A | 600 AC / 250 DC |
产品亮点
特性和优点
分流功率或标准刀片：
每个刀片 30.0A 到 95.0A，实现灵活的印刷电路板布线
免焊压接式或焊尾：
实现多种形式的印刷电路板安装，以更好地适用于不同设计
刀片和信号长度选项：
在电源和信号应用中实现热插拔和 FMLB
可配置燕尾设计：
实现出色的设计灵活性
印刷线路板极性销：
改善印刷电路板的校准和固定
窄式设计（10.00 毫米）：
加强系统空气流动以实现最佳散热

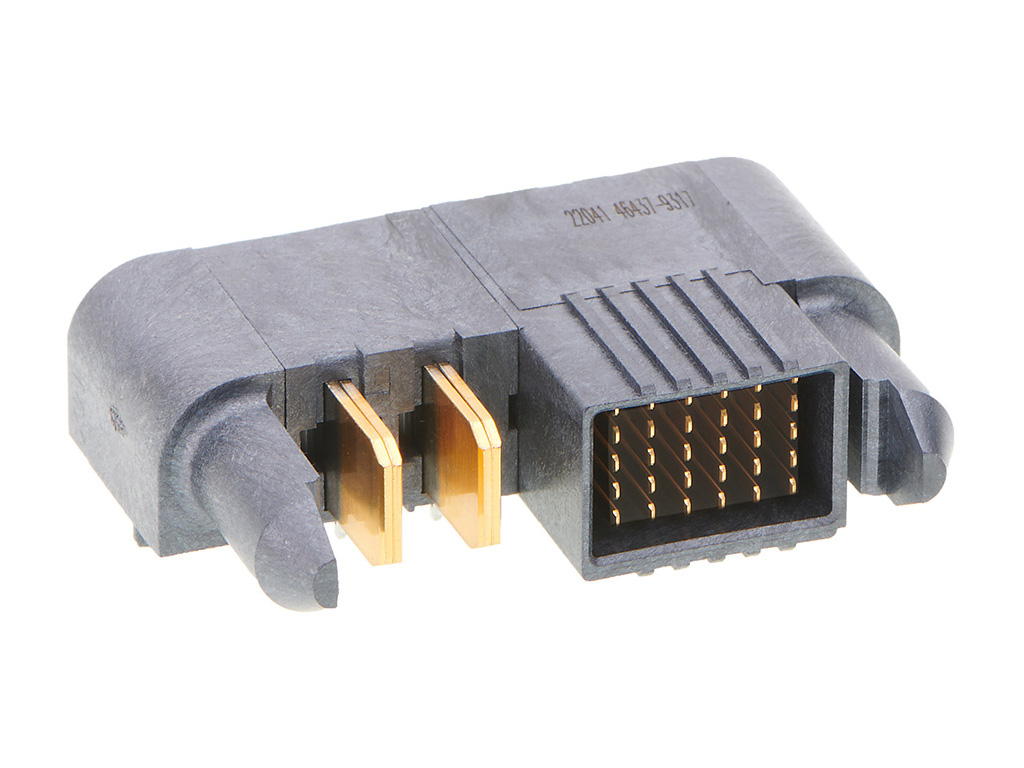

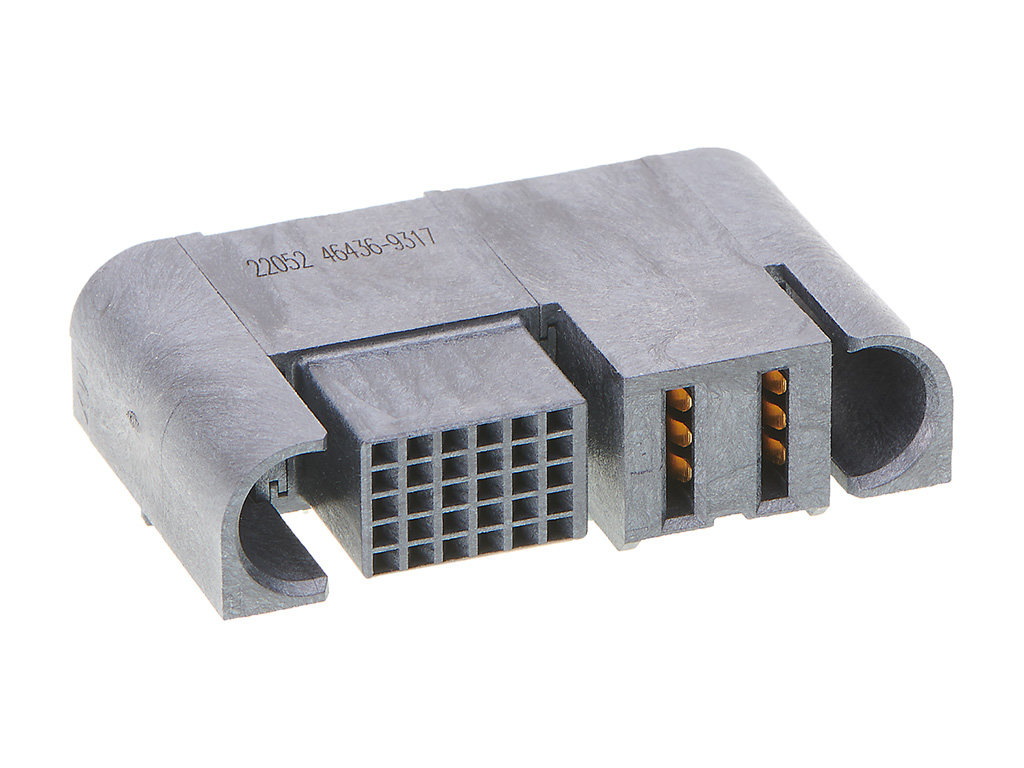

顶部或侧部导向器：
有助于聚集连接器以实现更加平滑的进线梯度
总览
在寻找容易获得且可配置的连接器以满足特定的电源和信号要求时，客户常常会遇到困难。此外，空间和预算方面的限制也会阻碍客户购买所需的更多电源/信号连接器。EXTreme Ten60 电源连接器提供标准模块化组件以满足电源需求，同时又能占用最少空间。
大电流电源客户需要尽可能满足其特定的电源要求，而又无需为过多的接头或工具支付费用。EXTreme Ten60 电源连接器可在更大的电源和信号要求、方向和应用范围内为电源连接器组件提供设计灵活性，而无需支付工具费用。
按行业划分的应用
这并非此产品应用的最终名单。它只包括一些最常见的用途。
热门问题选集
我可以在哪里设计我自己的 EXTreme Ten60 连接器配置？
通过该链接查看 EXTreme Ten60 连接器配置器
一般需要多久才能收到我的应用配置的 3D 模型、图纸和样品？
Molex莫仕正在努力支持您的快速原型设计要求。您可以在配置程序中告知您的时间要求。我们一般的时间范围是：模型 1 个工作日，图纸 1 个工作日，原型大约 2 周，具体取决于组件供应情况。
定制配置的标准交货时间是多久？
一般产品交货时间从标准的 8 周到最长 12 周不等，具体取决于材料供应情况。
什么情况下应选择分流电源刀片而不是标准刀片？
EXTreme Ten60 连接器标准刀片提供 95.0A 的载流能力，间距为 5.50 毫米和 7.50 毫米。分流功率可实现 3.50 毫米间距，每侧 30.0A；或者 6.00 毫米间距，每侧 60.0A 分流功率刀片提供了在更狭小的空间内承载更高 +/- 电流的能力。
EXTreme Ten60 连接器的使用寿命有多长？
焊尾连接器和压接端子的使用寿命为 18 个月。
压接端脚连接器的使用寿命可达 60 个月。
这些连接器符合哪些认证标准？
EXTreme Ten60 连接器经认证符合 CSA 标准 C22.2 编号 182.3-M1987 和 UL 1977（UL 文件号 E29179）。
信号引脚可承载多大电流？
EXTreme Ten60 连接器信号引脚对于 2.54 毫米间距的信号，额定电流是 2.5A，对于高密度信号 (HDS) 端子则为 4.5A。
这些连接器可承受多少次插拔？
EXTreme Ten60 连接器的额定插拔次数为 200 次。Molex莫仕不提供 EXTreme Ten60 连接器的失效测试循环规格，在一些应用中，这些连接器已成功超过额定循环次数。
EXTreme Ten60 连接器的插配深度为多少？
在直角对直角配置中使用时，这些连接器的插配深度为 40.47 毫米。而在直角对垂直配置中使用时，连接器的插配深度则为 29.63 毫米。
所有 EXTreme Ten60 连接器是否都可使用引脚浸锡膏 (PIP) 工艺？
标准 EXTreme Ten60 连接器具有标准图纸尺寸（通孔尺寸），因此不可用于引脚浸锡膏 (PIP) 工艺。请联系我们，以使用相同配置、针对适当的支座和尺寸（通孔尺寸）提供多种选项，以满足您的 PIP 要求。
提供哪些刀片长度选项？
它们是否可以用于先接后断 (FMLB) 和浪涌连接？
EXTreme Ten60 连接器提供插座头刀片长度，可用于 8.00、10.00 和 12.00 毫米长度。在执行偏移和 FMLB 连接时，我们不会更改插座连接器长度。
是的，这些连接器可用于 FMLB 和浪涌连接。
提供哪些信号引脚长度选项？
信号引脚是否可用于 FMLB？
EXTreme Ten60 连接器的高密度信号端子提供三插头连接长度选项（6.54 毫米、7.54 毫米和 8.54 毫米）。这些信号引脚可用于 FMLB 配置。联系我们，以了解针对哪一排您需要哪种配置。2.54 毫米间距信号端子也可配置用于 FMLB，每一排提供两种长度选项（6.54 毫米和 8.54 毫米）。
Molex莫仕是否提供其他导向器长度或印刷电路板连接选项？
EXTreme Ten60 连接器在两侧提供 29.00 和 32.00 毫米导向器，以及顶部导向器选项。还可以根据需要提供螺纹安装选项，以实现更好的印刷电路板固定。
提供哪些印刷电路板焊尾选项？
EXTreme Ten60 连接器提供三种印刷电路板焊尾选项。我们提供两种印刷电路板焊尾，分别为 2.84 毫米（用于 0.062" 印刷电路板）和 3.61 毫米（用于 0.093" 印刷电路板）。我们还提供压接式端子，具有 3.28 毫米的插头端子和 2.83 毫米的插座，适用于厚度大于 1.60 毫米的印刷电路板。
什么是聚集性/错位？
EXTreme Ten60 连接器侧部导向器在 X 和 Y 方向上提供 1.80 毫米的错位聚集性。顶部导向器在 X 和 Y 方向上提供 2.40 毫米的错位聚集性。
除了印刷电路板定位栓之外，是否还有其他印刷电路板固定功能？
EXTreme Ten60 连接器提供螺纹安装选项。如果您的应用需要使用螺纹安装选项，请与我们联系。
这些是否可以用作侧边卡连接器？
EXTreme Ten60 连接器设计用于与其他 EXTreme Ten60 连接器插配在一起。我们不提供侧边卡选项。
