HSAutoLink C 连接器和电缆

高速运输网络

HSAutoLink C 互连系统

HSAutoLink C 互连系统是汽车应用的理想选择，该系统外形小巧、坚固耐用，可提供高性能且稳定可靠的数据与电源连接。该系列连接器采用汽车 Type C 接口，可提供高达 40Gbps 的组合系统数据传输率和高达 240W 的功率，从而支持下一代汽车架构并简化未来升级。轻量化设计支持 USB 和 DisplayPort 汽车连接应用，并提供密封式和非密封式型号。

联络我们
USCAR 接口 验证标准 数据协议 数据传输率
Type C、999-U-USB-Z02、999-S-USB-Z02（仅限 HSAutoLink C） USCAR2、GMW3191 (HSAutoLink C)；USCAR (HSAutoLink C-X) USB 2.0 转 USB 3.2 Gen 2x2，DisplayPort 1.4 高达 40Gbps

特性和优点

制造商需要将越来越多的功能集成到更小的模块尺寸和 PCB 占用面积中。为满足对先进信息娱乐、诊断和消费类设备应用日益增长的需求，必须实现高速数据和视频传输，并提供更高的电力输送能力。同时，相关元件必须在严苛的汽车运行环境下保持稳定性能。

采用多功能一体化紧凑型连接器，可有效缩小封装尺寸、降低成本并提升设计灵活性。具备可靠的高速数据传输和高效供电能力的连接器，不仅有助于集成最新信息娱乐及消费电子设备，还能适应未来的系统设计。

HSAutoLink C 互连系统采用 24 针设计，将多种线缆布线方案集成到一个紧凑、轻量化的外壳内，如此高密度设计能确保在优化空间利用率的同时实现卓越功能性。该设计可提供高达 40Gbps 的高速数据传输率和 240W 的功率，以支持面向未来的高速数据和视频架构。USB、DisplayPort、LVDS 和以太网等多种协议使其适用于广泛的应用。产品家族包括多个汽车 Type C 接口，具有密封式和非密封式选项，可满足不同的应用和区域要求。坚固的连接器设计有助于确保在高湿度、强震动的严苛汽车运行环境中的可靠性，而多电缆出口、电缆布线选项和应力释放角度则有助于简化模块设计并支持空间受限的应用。

HSAutoLink C 系列具有卓越的适应性

HSAutoLink C 系列品类广泛且功能全面，其中的 HSAutoLink C-X 连接器是一种汽车 Type-C 接口，可为工程师在选择各种下一代汽车应用的互连解决方案时提供更大的灵活性。

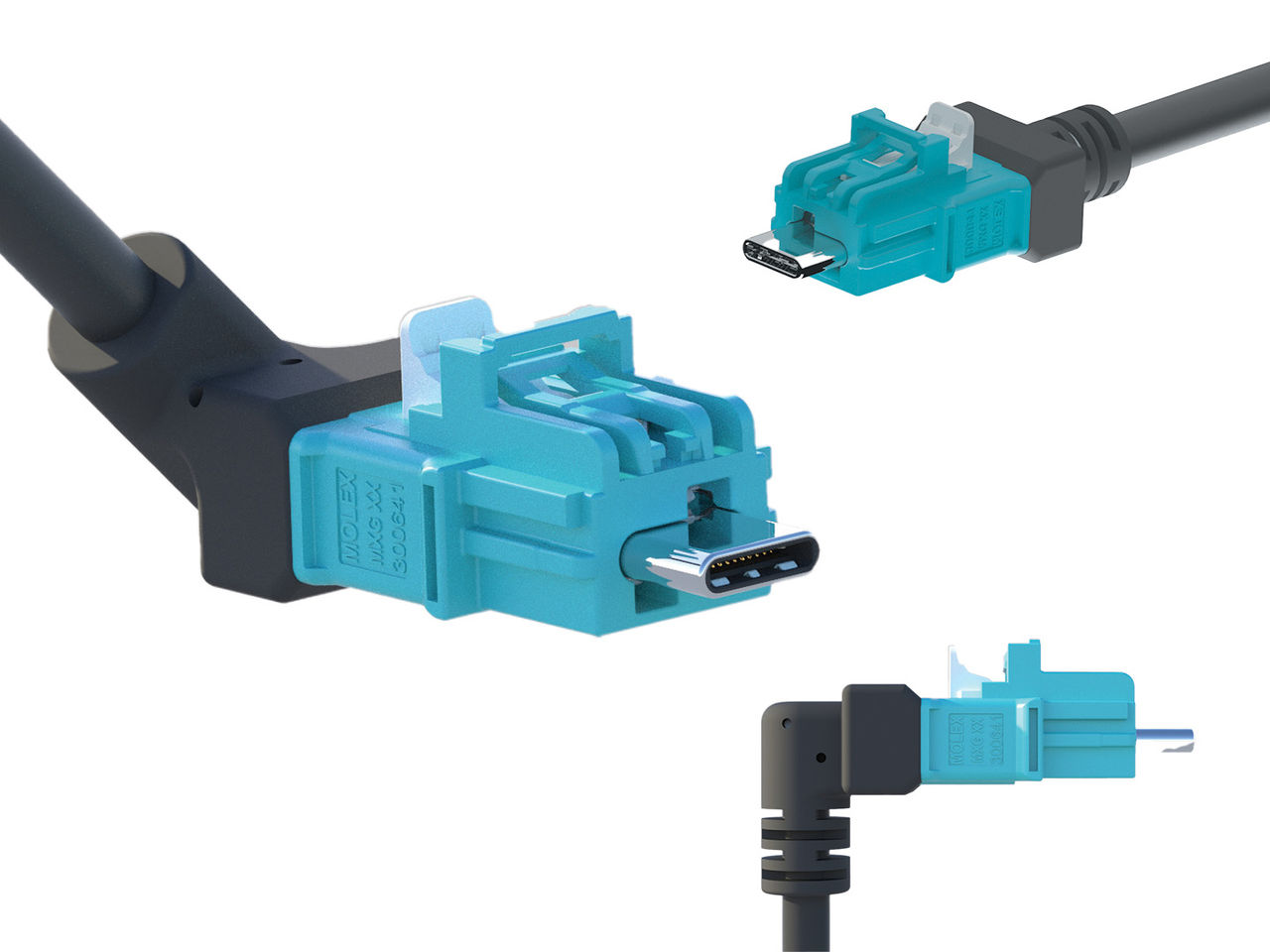

Molex HSAutoLink C-X 连接器和插座头。

通用多协议功能

HSAutoLink C 系统提供灵活的电缆出口选项，包括轻量化单、双、三出口电缆及多角度应力释放设计（如直线方向、90°向下方向和 45°向上方向），可提高设计灵活性并优化空间利用率。产品家族的这种多功能性配置能有效降低系统复杂度，显著节省安装空间。

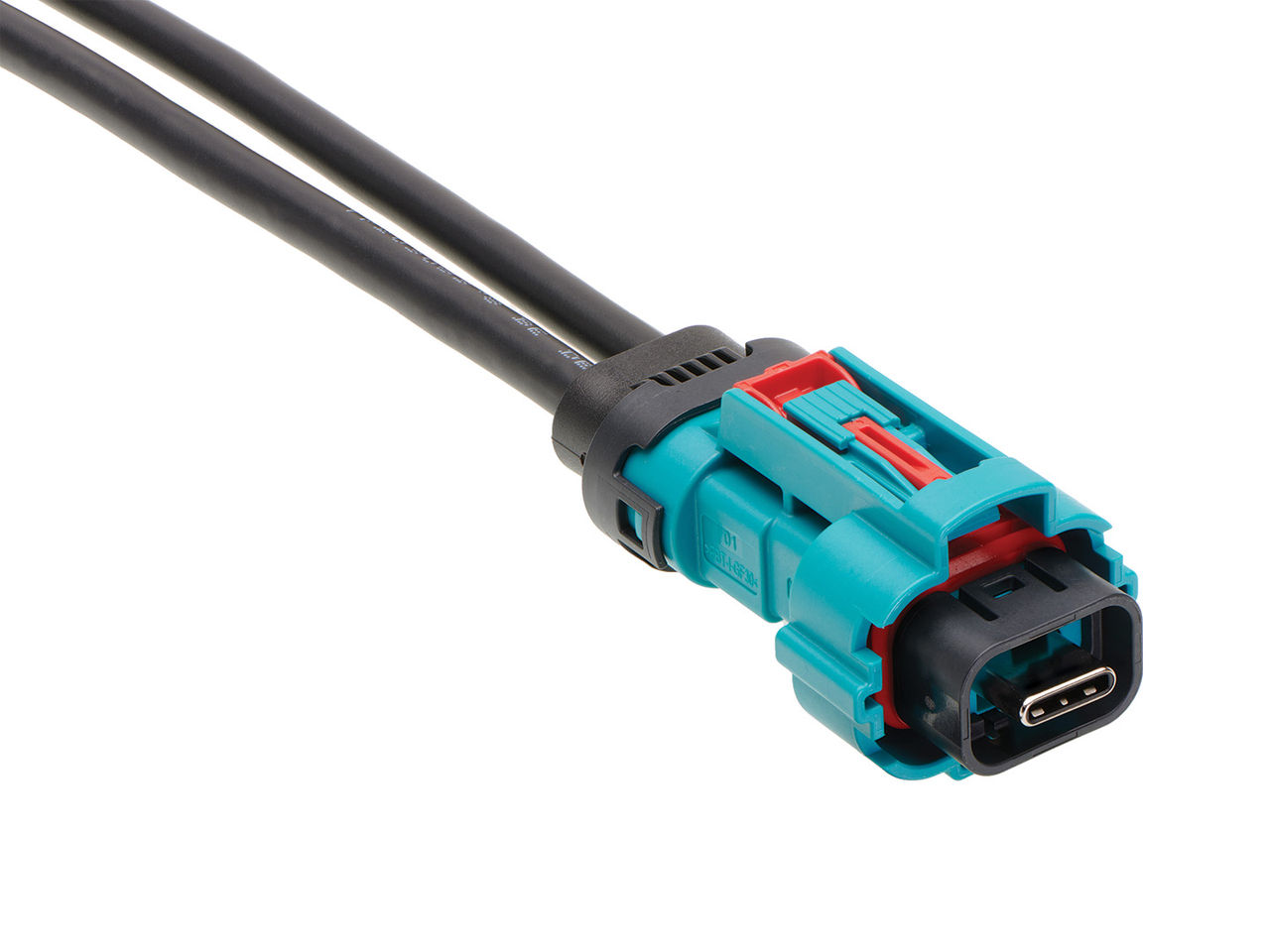

密封式 HSAutoLink C 连接器和电缆

可靠耐用，适用于恶劣的汽车运行环境

HSAutoLink C 系统提供多个支持 USB、DisplayPort 和以太网等协议的端接选项，将不同类型的数据传输功能集成于单一接口，助力工程师简化设计。连接器设计支持未来的扩展，因此非常适合不断发展的汽车架构和能力。

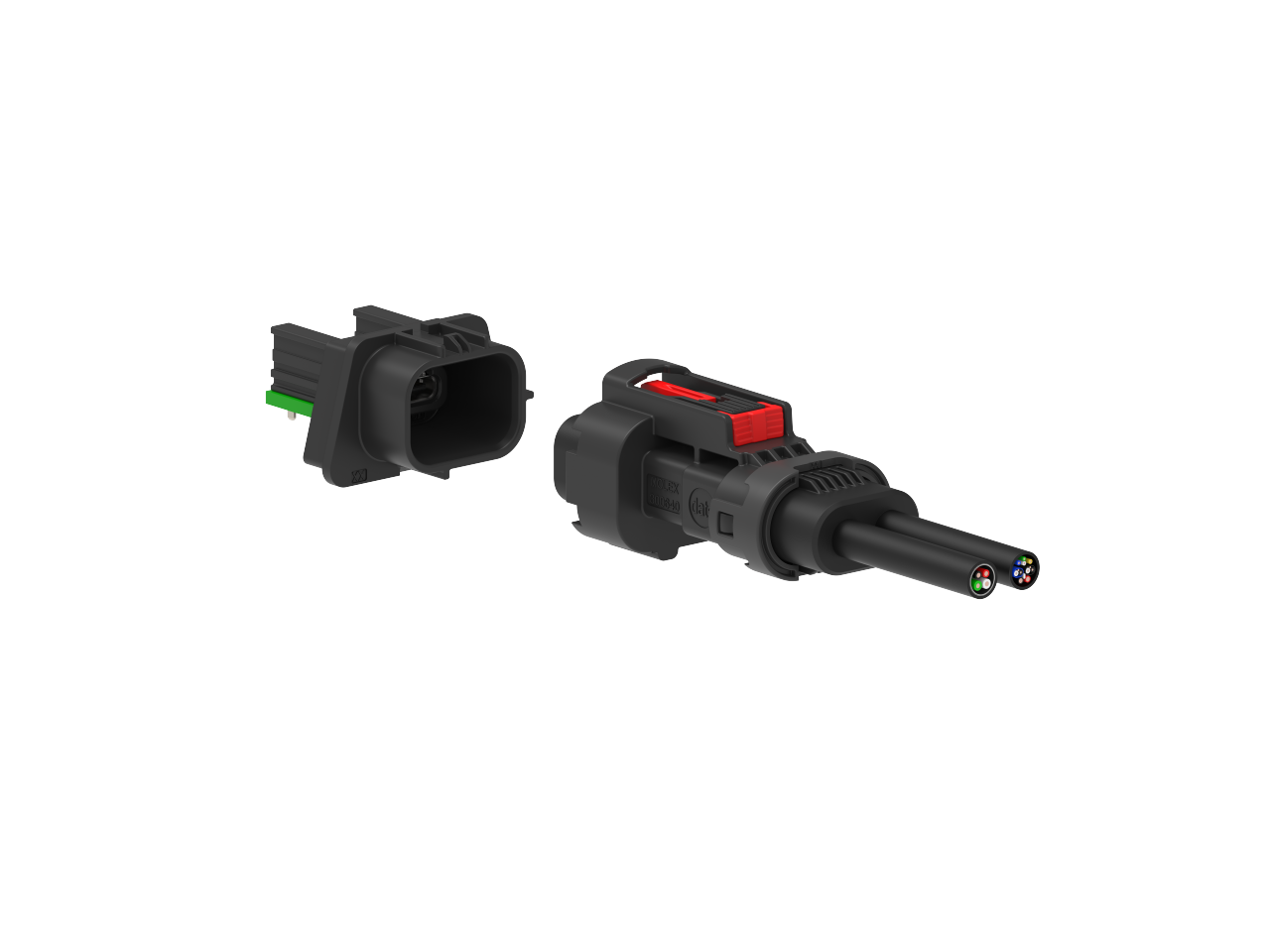

密封式 HSAutoLink C 连接器和电缆

面向未来的高速数据和视频连接

HSAutoLink C 连接器提供基于 USB 和 DisplayPort 的连接，数据传输率高达 40Gbps，功率传输高达 240W，有助于简化未来的升级，并支持不断演进的车载数据与视频架构，从而实现新一代信息娱乐、显示和诊断应用。

驾驶员在汽车中使用下一代 ADAS 功能。

可在恶劣的汽车运行环境中使用
该系列提供密封式连接器，可在潮湿环境中使用，同时配备连接器定位 (CPA)，通过压力锁紧确保连接器在冲击或振动环境下的可靠连接。

提供可靠的高速数据连接
连接器支持高达 40Gbps 的混合数据传输率，采用全屏蔽设计以提升信号完整性并降低干扰。

支持平台可扩展性并降低验证要求
汽车 Type C 接口具有多功能性，可简化未来的系统升级和重新设计，随着汽车数据、视频和连接需求的不断演进，简化验证工作并缩短重新设计时间。

有助于防止严苛条件下的连接故障
坚固的密封式或非密封式连接器外壳可确保在具有挑战性的汽车运行环境中，实现可靠的长期运行和一致的电气性能。

减少封装尺寸和 PCB 上的占用空间
高密度 24 针设计确保外形小巧紧凑，为设计带来自由度，可将多个应用整合到板上的紧凑空间中。

提供供电和数据混合连接
高达 240W 的功率与高速数据连接具有相同的外形尺寸，支持一系列高级应用。

减轻重量并优化封装尺寸
高密度 24 针设计支持小型化，并为密集的汽车架构提供设计灵活性，最大限度减少封装限制，使多个应用能够集成到紧凑的空间中。

提高设计灵活性
连接器提供多种电缆配置、插座头配置和引脚分配选项，可简化设计工作，满足特定的 PCB 设计要求。

简化下一代数据和视频系统集成
单一连接器即可实现合计高达 40Gbps 的数据传输率和高达 240W 的功率传输，支持高速 USB 和 DisplayPort 应用，并助力打造可升级的信息娱乐、显示和诊断系统架构。

数据报表和指南

能力

HSAutoLink C 行业奖项

在数据传输率更快、功率传输更高的时代，连接器需要具备坚固的设计特性，才能在汽车运行环境中经久耐用。创新的 HSAutoLink C 系统荣获多个行业奖项，被公认为是一项重大进步，将多种协议集成到单一接口中，并能轻松融入现代汽车架构。

阅读更多

特色视频

多合一协议整合

HSAutoLink C 互连系统采用 Molex 设计的 Type C 接口，可提供高达 40Gbps 的数据传输率和高达 240W 的功率传输。该系统提供密封式和非密封式连接器选项，以及小型规格的多电缆出口选项。了解该系列的多协议功能帮助设计人员整合功能、节省空间，同时保证性能卓越的具体情况。

按行业划分的应用

这并非此产品应用的最终名单。它只包括一些最常见的用途。

热门问题选集

什么是 HSAutoLink C-X 连接器？

HSAutoLink C-X 连接器是汽车级 USB Type C 高速连接器，可实现高带宽 USB 和显示数据/视频传输。该产品采用非压铸工艺、轻量化和小型化设计，兼容主流接口，并已通过设计验证计划与报告 (DVPR) 验证，其制造工艺经过优化，以确保全球供应链的稳健性。

插座头是否采用通孔或表面贴装技术 (SMT)？

由于端子间距较小，同时为了满足信号完整性要求，HSAutoLink C 插座头目前只提供 SMT 贴装方式。

这是 Molex 的独家产品吗？

尽管 HSAutoLink C 系统由 Molex 自主研发生产，但 Molex 已将其提交给 USCAR EWCAP，由此成为汽车 Type C 连接器的通用标准。此举使其他厂商在各自的设计中采用该接口，从而扩大 Molex 设计方案的市场影响力。

HSAutoLink C 电缆组件是有源电缆还是无源电缆？

大多数 HSAutoLink C 电缆配置都是无源的，支持广泛应用。根据具体应用，可将 HSAutoLink C 设计为有源组件，以满足特定的性能、长度或引脚分配要求。

什么是 HSAutoLink C 连接器？

HSAutoLink C 连接器是汽车级连接器，使用 Molex 设计的 USCAR Type C 接口来传输高速数据和电力。HSAutoLink C 系统通过 USCAR2 和 GMW3191 标准验证，符合 USB 3.2 Gen 2x2 和 DisplayPort 规格，提供密封式和非密封式版本，可支持 LVDS 和以太网。

为什么应考虑 HSAutoLink C-X 连接器？

HSAutoLink C-X 连接器采用轻量化设计、小型化结构和高效制造工艺，可平衡性能、多功能性和成本效益。该系列连接器有助于降低组件成本，提高高速数据和视频应用的可靠性。

HSAutoLink C 和 HSAutoLink C-X 系统有什么区别？

HSAutoLink C 和 HSAutoLink C-X 连接器采用紧密相关的技术和制造工艺。HSAutoLink C 系统是经 USB 协会认证的接口，而 HSAutoLink C-X 系统则是亚洲市场的主流接口，采用不同的 PCB 布局，以简化亚洲及全球设计的集成。HSAutoLink C 设计同时提供密封式和非密封式型号，而 HSAutoLink C-X 设计则为非密封式型号。
