ドメインコントロールユニット:高度な電子部品の能力

オートモーティブ設計エンジニアは、帯域幅、重量、信頼性、コンプライアンスに関する課題に直面していますが、それらは電動化、接続性、自律走行に対する需要の目まぐるしい変化によって、さらに増幅されています。こうした課題の克服を支援するため、Molexは、新たなテクノロジーへのシームレスな適用、高性能な電気的接続、比類なき耐久性を実現するドメインコントロールユニット(DCU)コネクターソリューションの包括的なポートフォリオを提供しています。

ドメインコントロールユニットの設計


オートモーティブテクノロジーは急速に進化しており、オートモーティブ設計エンジニアはDCUの設計に伴う複雑な課題に直面しています。オートモーティブ設計エンジニアは、増加の一途をたどるECU(電子制御装置)をシームレスに統合し、高速データ伝送を管理し、電磁干渉(EMI)、スペースの制約、苛酷な環境といった要素を考慮に入れたシステムを構築する必要があります。こうした需要に対応しながら、製造可能性、スケーラビリティ、セキュリティ、コスト効率性を確保しようとするなら、設計がいっそう複雑になります。

Molexは、オートモーティブ業界の厳格な要件に合わせた、柔軟性の高い革新的なコネクターソリューションでこれらの新たな要件にお応えします。Molexが提供するソリューションの主な特徴と利点をご紹介します:

  • 高速通信により、先進運転支援システム、自律走行機能、即時のデータ分析や意思決定をサポート
  • 高密度の小型化されたインターコネクトと堅牢なハウジング設計によってスペースの削減や耐久性を確保することで、重要なアプリケーションにおいて信頼できる動作を実現
  • 汎用性の高いセキュアな接続を実現するために、パワー用、データ用、シグナル用の多彩なコネクターを使用し、複数のアクチュエーターや自動ロックといった機能も備え、長期間にわたり信頼できる性能を確保

注目の製品


ドメインコントロールユニット内のコネクター


DCUのコンパクトな領域に対応するため、Molexは高密度でスペースを節約する設計を提供しています。これによって、さらに多くの機能をより狭いスペースで処理し、DCUを応答性に優れたコネクテッドなオートモーティブ電子システムの基盤として機能させることができます。これらのインターコネクトソリューションは、革新的なDCUアプリケーションを可能にするため、側壁保護を備えたコンパクトで耐久性のある設計と、多用途のアクチュエータオプションを提供します。

  スタック高さ 回路 電線対基板用 基板対基板用

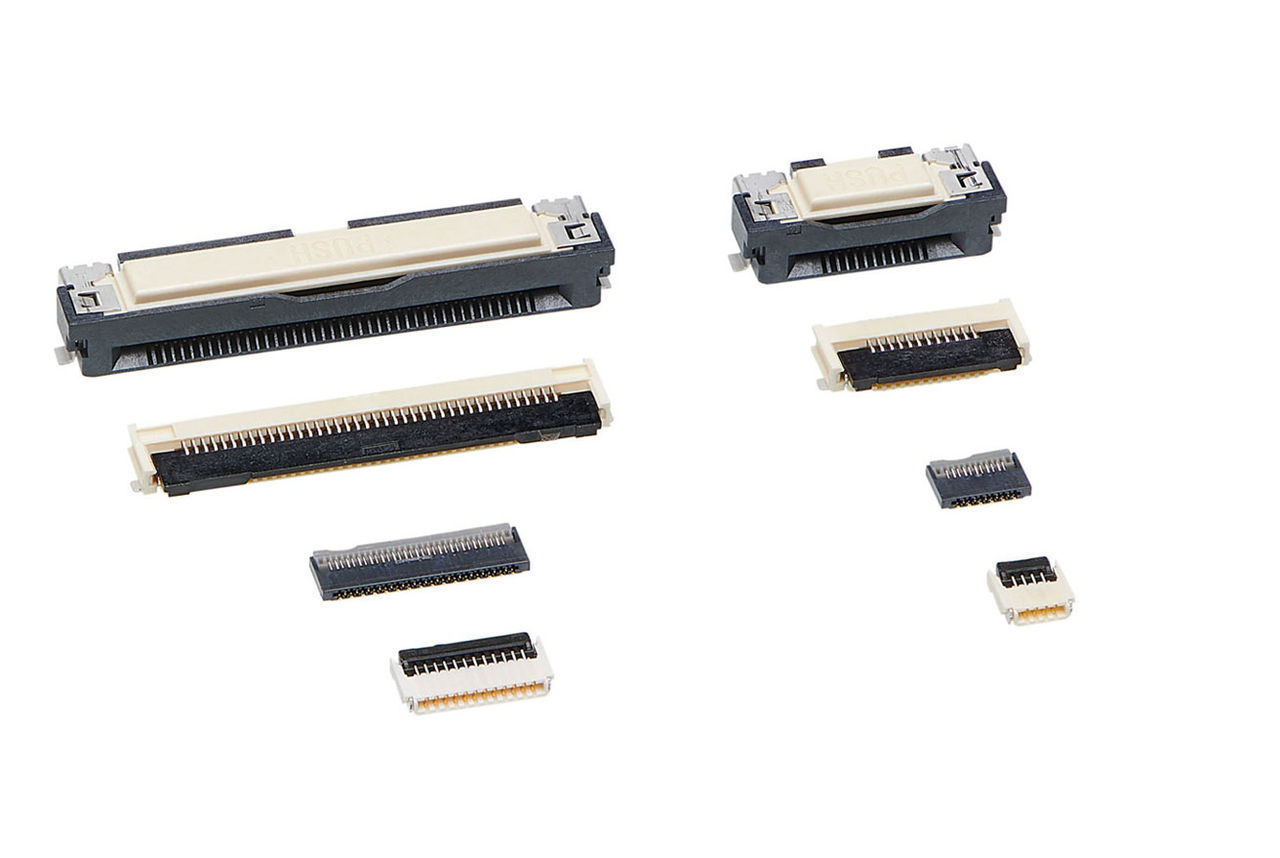

FFC/FPC用コネクター   2~120 X

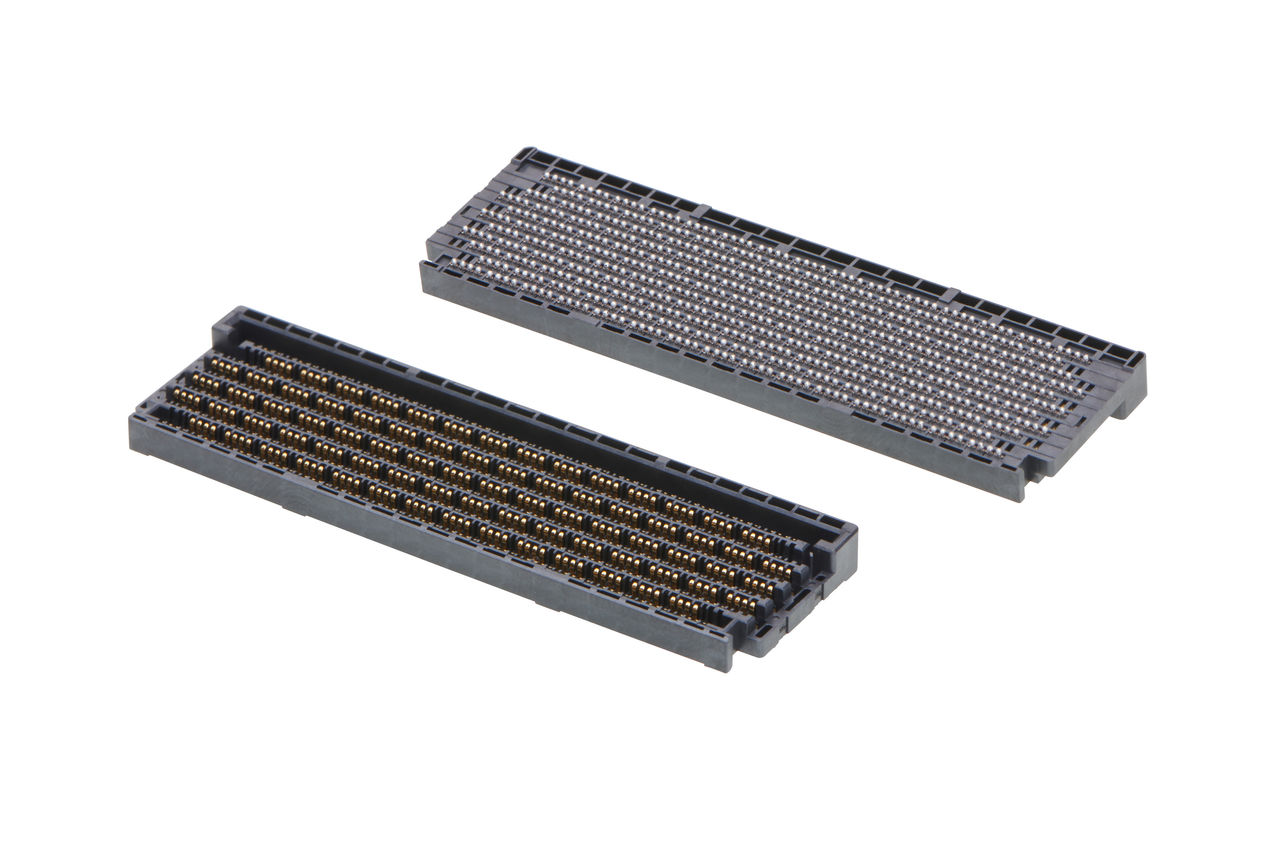

Mirror Mezzコネクター 5.00、8.00、11.00mm 最大270   X
SlimStackコネクター 0.60~16.00mm 6~240   X

フレキシブルプリント回路

コンパクトで軽量な設計により、フレキシブルプリント回路(FPC)は車両の軽量化に貢献し、エネルギー効率とシステム全体のパフォーマンスを向上させます。過酷な環境に耐える能力は、自動車メーカーにとって重要な長期的な信頼性を提供するのに役立ちます。

ドメインコントロールユニット外のコネクター


Molexは、設計エンジニアが苛酷な条件において信頼できる性能を確保できるよう、防水、高密度、高速かつハイブリッドなインターコネクトソリューションの多彩なラインアップを提供しています。これらのコネクターは、電気自動車や高度なオートモーティブアーキテクチャーにおける電力およびデータ伝送に対する高まる需要をサポートしながら、システム設計作業を簡素化し、組み立てを合理化することで製造可能性を改善します。

  端子サイズ 回路 防水 電線対基板用 電線対電線用

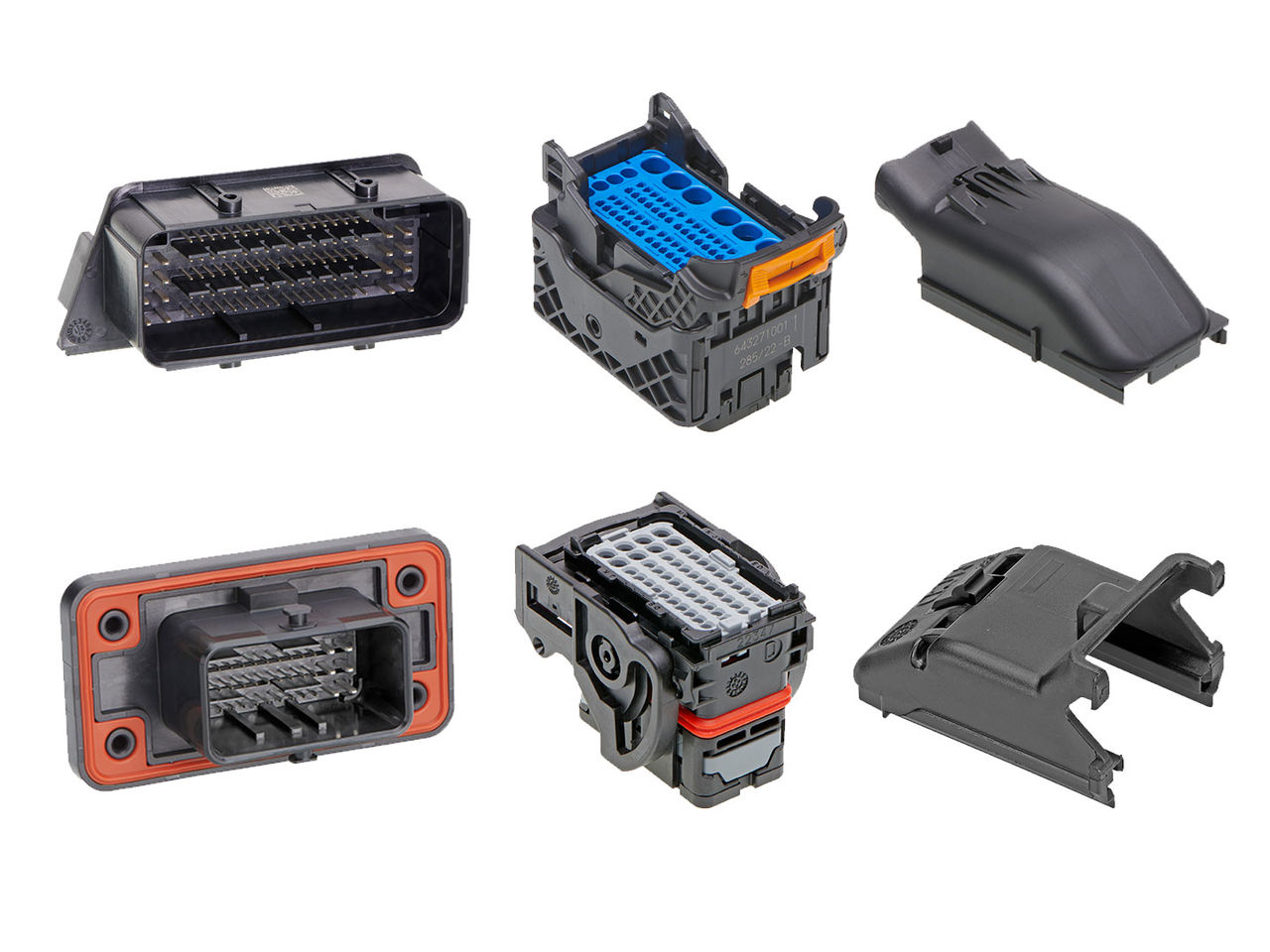

CMC/CMXコネクター 0.64、1.50、2.80mm 22~154 X X
Compactusコネクター 0.50、1.00、2.80mm 48~186 X X
ConnTAK50コネクター 0.50mm 2~22   X
DuraClikコネクター 2.00mm 2~15   X
Mini50コネクター 0.50mm、1.20mm 2~38 X X X
MX-DaSHコネクター 0.50、1.20、1.50、2.80、4.80mm マルチプル、モジュラー、ハイブリッド X X X
stAK50hコネクター 0.50、1.20、2.80、6.30mm 12~56   X

高速伝送用ドメインコントロールユニットのコネクター


安全系統や無線デバイスなど、現在の車両に搭載される複雑な電子機器の速度要件と帯域幅要件に対応するには、特殊なソリューションが必要です。Molexの高速データ用コネクターは、オートモーティブ業界の要求に対応するためにカスタマイズされた設計で、最大20 GHzのデータ速度を提供します。スペースを削減するパッケージサイズ、堅牢な終端システム、シールド付きのコンタクトをはじめとする機能で、重要なアプリケーションの信頼性を確保します。

  ケーブル ポート 防水 電線対基板用 電線対電線用
高速FAKRA-Mini(HFM)相互接続システム 同軸 シングル、デュアル、クアッド、カスタム X X X
画像

ウェビナー

高耐久性と高信頼性:小型化によって車の設計を最適化する

設計エンジニアは、機能性や信頼性を犠牲にすることなく、より多くの機能をより小さなスペースに詰め込むにはどうすればいいでしょうか。このオンデマンド・ウェビナーでは、DCUやその他のオートモーティブアプリケーション向けの小型コネクターが、どのように頑丈で信頼性の高い動作を実現するよう設計され、小型化をサポートし、箱の内と外の両方でスペースを最適化しているかをご紹介します。
