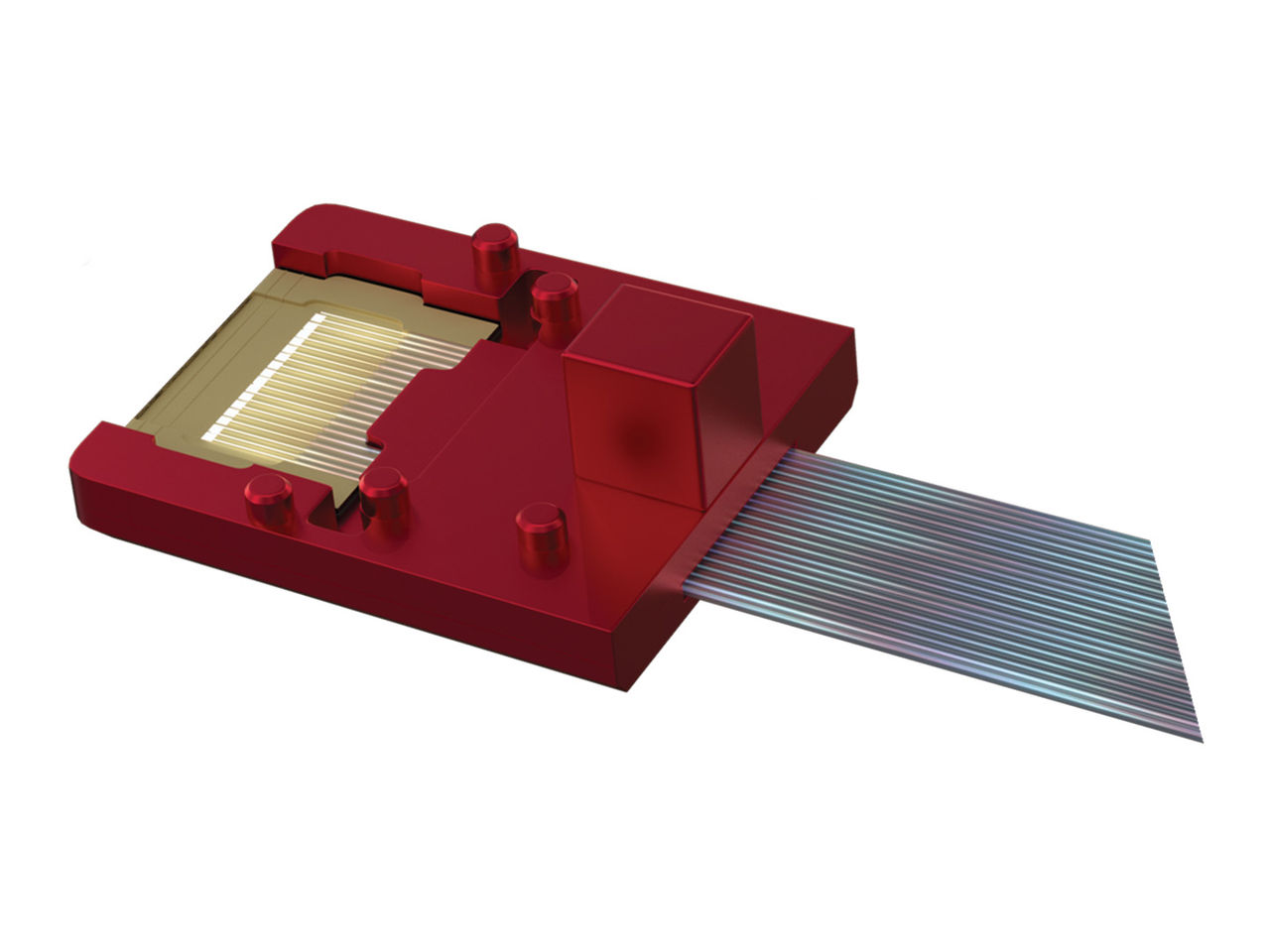

TeraVERSE着脱式光チップレットコネクター

TeraVERSEシステムは、着脱式で保守性に優れたファイバー・チップ間接続プラットフォームです。シングルモード(SM)または偏光保持(PM)ファイバーと、シリコンフォトニクス集積回路(PIC)との間のスケーラブルな光接続を可能にします。コパッケージドオプティクス(CPO)アプリケーション向けに設計されたTeraVERSEシステムは、帯域幅密度と製造性の向上を支援します。また、お客様は次世代AI、ハイパースケール、高性能コンピューティングインフラストラクチャーの導入を加速できます。

ファバータイプ 光カップリング 密度 保守性
SMおよびPM 逆テーパー導波管(広帯域)または格子カプラー(狭帯域)のいずれかを使用したPICへの表面カップリング フォトニックプラグあたり127μmピッチで最大50本のファイバー。モジュラーソケット設計を使用して、複数のフォトニックプラグを単一のPICに接続できます。 保守性に優れた着脱式フォトニックプラグによるリフロー後のファイバー接続

機能と利点


AI、ハイパースケール、高性能コンピューティングシステムの規模が拡大し続ける中、高密度光ファイバーをシリコンフォトニクスチップに接続する数が増加しており、これがますます大きな課題となっています。正確なアライメント要件により製造の複雑さとコストが増大する一方、従来のファイバー実装方式では、チャネル数が増加するにつれて拡張性が制限され、大量導入が困難になります。いったんパッケージに統合されると、ファイバー・チップ間のインターフェースは、保守、交換、テストが難しくなり、製造歩留まりと運用信頼性の維持が困難になることが少なくありません。

光接続をスケールさせる際の課題を克服するために、顧客には広い組立公差範囲を確保できるパッシブ光アライメント技術が求められます。また、大量生産と再現性をサポートする、実証済みの半導体対応製造プロセスも必要です。さらに、製品のライフサイクル全体を通じて修理や検証を簡素化するためには、保守可能でテスト可能な光接続アーキテクチャーが不可欠です。

TeraVERSEシステムは、パッシブアライメントと広い組立公差範囲を可能にするセルフアライメント光学アーキテクチャーでこれらの課題に対処しており、組み立ての複雑さを軽減して、製造コストを削減するほか、歩留まりを向上させ、スケーラブルな生産を可能にします。PICに取り付けられたフォトニックバンプは、PIC導波路から光をその表面に偏向させ、ウエハーレベルでのテストを可能にすることで、製造時のテスト性と歩留まりを大幅に向上させます。リフロー後のファイバー接続を可能にする着脱式で保守性に優れたフォトニックプラグは、CPOの製造を大幅に簡素化し、製造歩留まりとスループットを向上させ、製造コストを削減します。さらに、大量生産向けの半導体パッケージング工程との互換性により、製造の再現性が向上し、大量生産による商品化が促進されます。

大規模なパッシブセルフアライメント

シリコンフォトニクスデバイスに大量のファイバー数を接続するには、従来、複雑なアクティブアライメントプロセスが必要となり、製造が複雑化し、コストを上昇させていました。TeraVERSE設計は、特許取得済みのセルフアライメント光学技術と広い組立公差範囲により、これらの制限を克服し、スケーラブルな展開を可能にしながら製造の複雑さを軽減します。

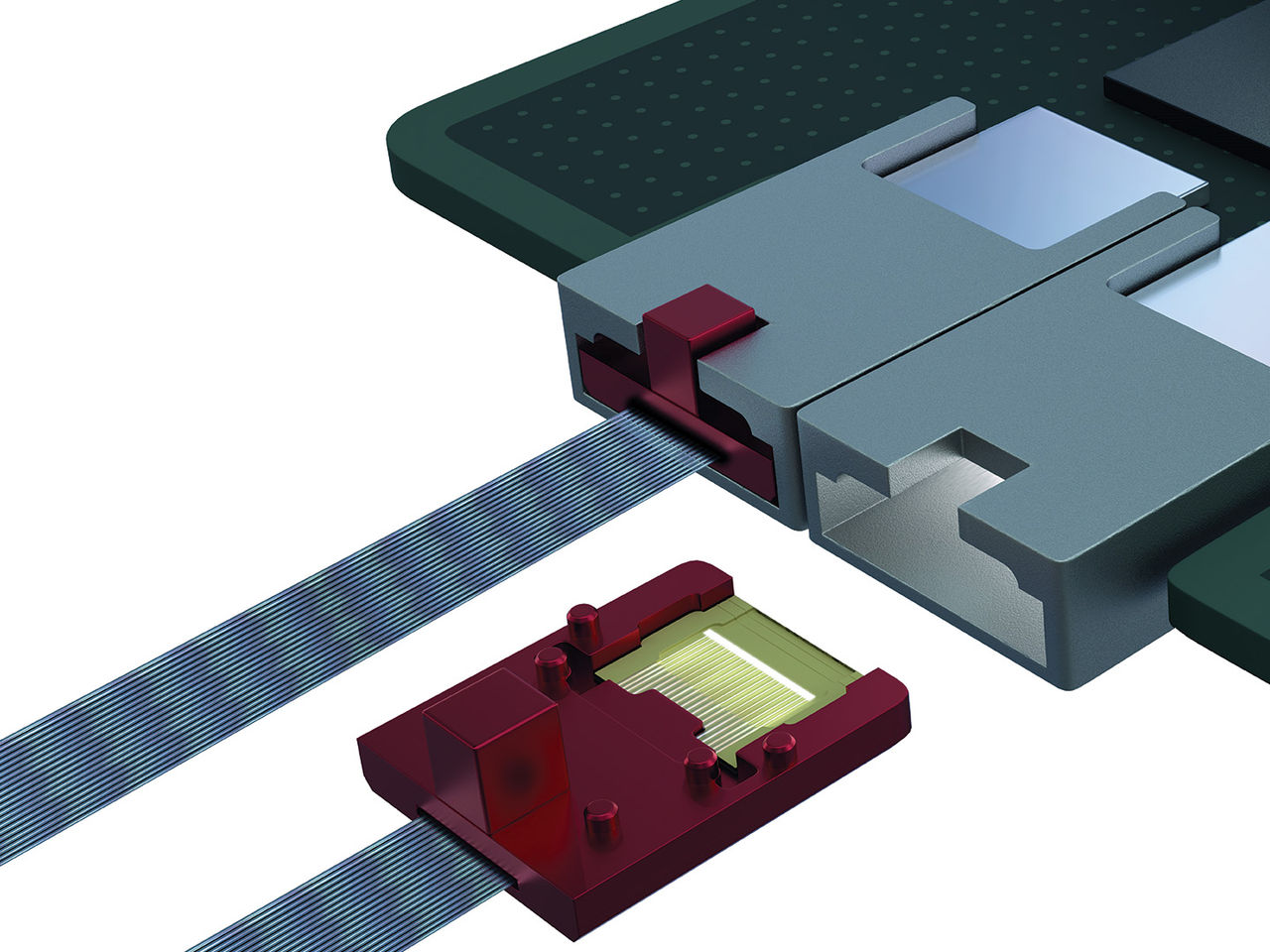

Molex TeraVERSE着脱式フォトニックプラグとメカニカルソケット。

着脱式で保守性に優れたファイバーインターフェース

着脱式フォトニックプラグとメカニカルソケットのアーキテクチャーにより、リフロー後のファイバー接続を可能にし、現場での保守性も確保されています。このアプローチは、製造リスクを軽減し、CPOシステムの保守性とサーバーの寿命を向上させます。

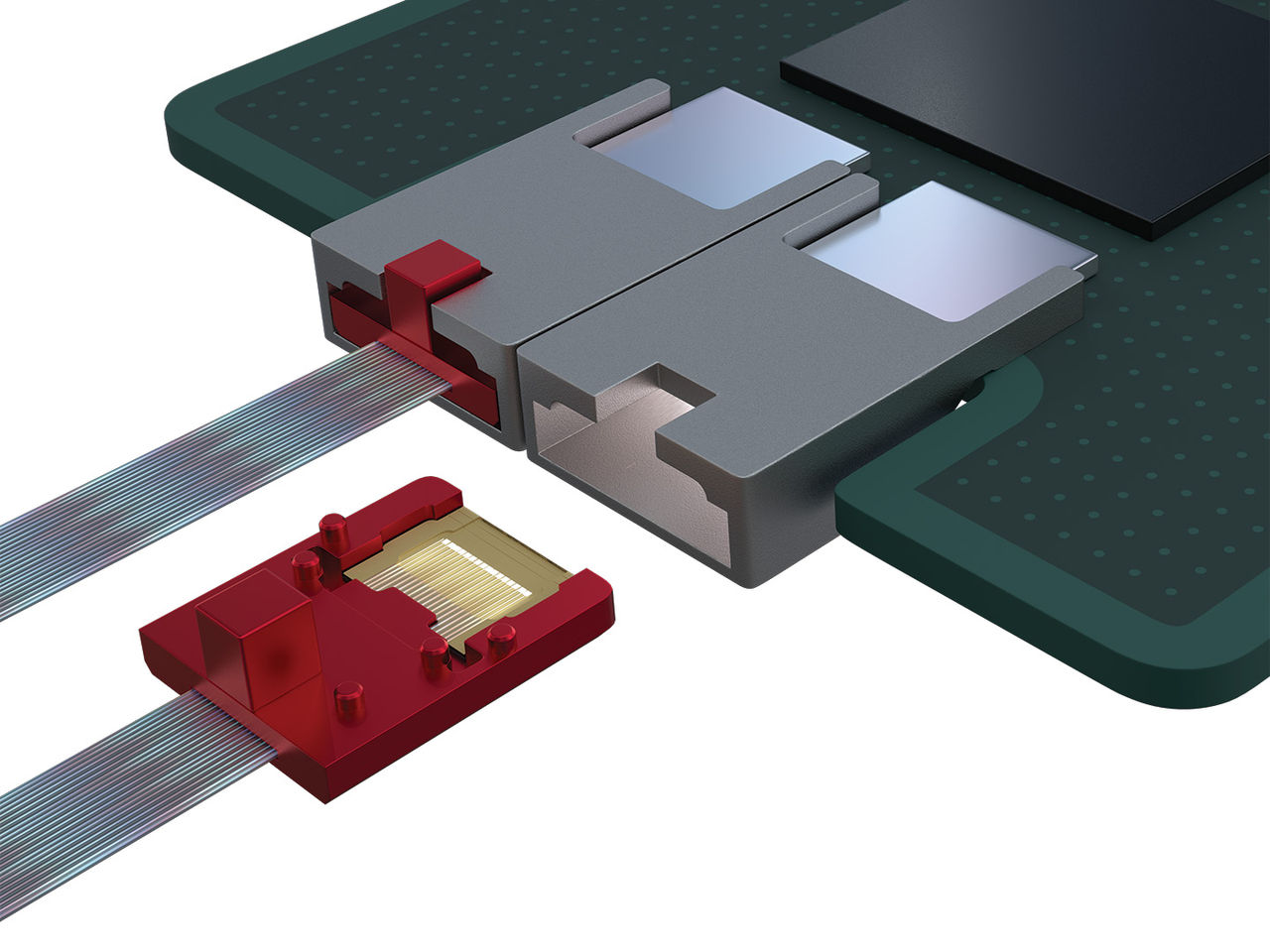

Molex TeraVERSE着脱式光チップレットコネクター。

シリコンフォトニクス製造

TeraVERSEシステムは、半導体製造エコシステムを支えつつ、ウエハーレベルの光学・機械構造をPICに統合し、多段階の試験と量産化を可能にします。

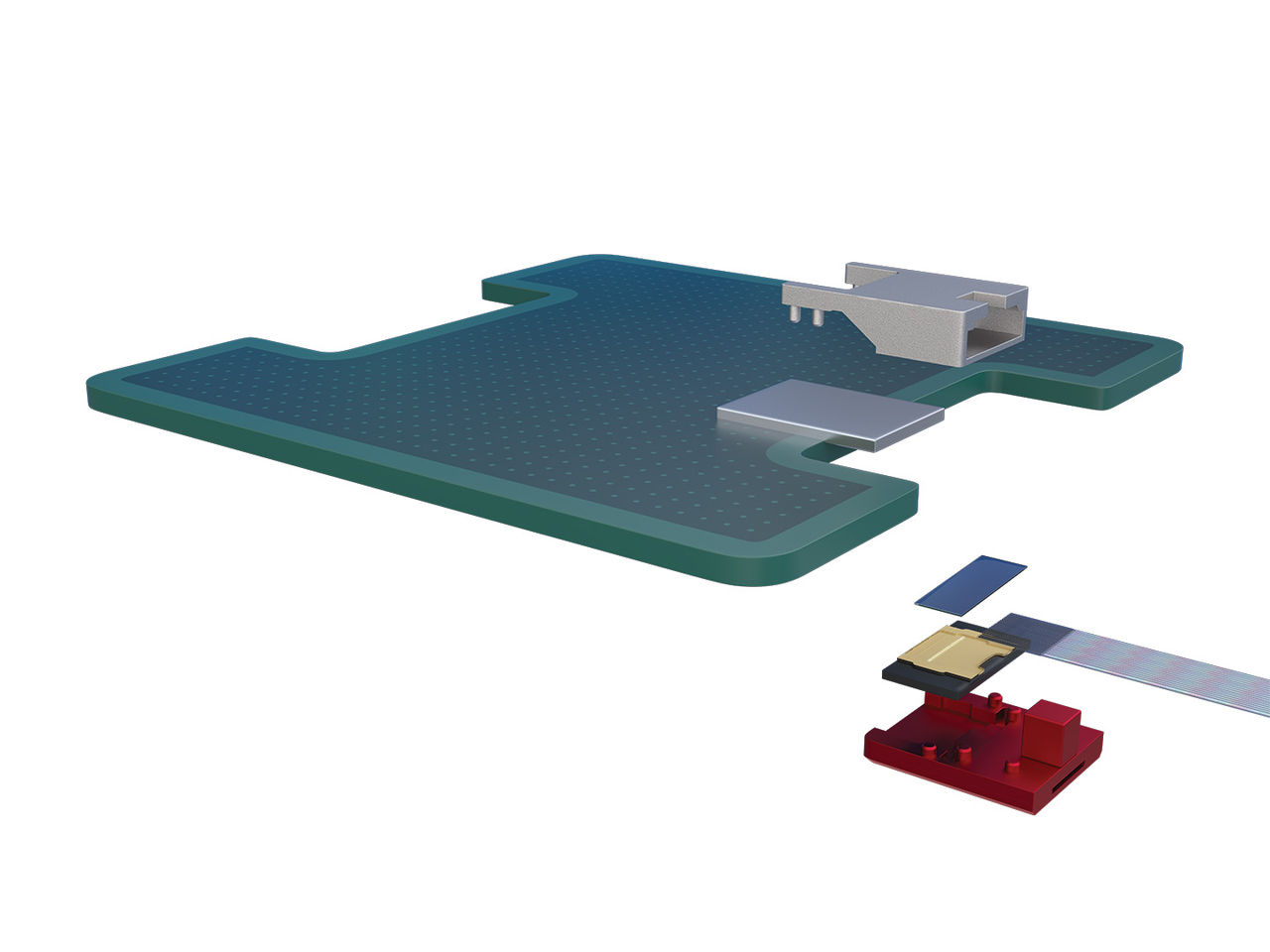

Exploded view of Molex TeraVERSE Detachable Optical Chiplet Connectors and sockets for CPO architectures.

製造効率

生産歩留まりを改善し、組み立て工程を簡素化
このコネクターは、着脱式フォトニックプラグ アーキテクチャーにより、早期欠陥検出のためのウエハーレベルテストとリフロー後のファイバー接続を可能にし、製造の柔軟性と歩留まりを大幅に向上させます。

光学性能

より高い帯域幅密度を実現
127μmピッチで最大50本のファイバーが可能な高ファイバー密度と、粗波長分割多重および高密度波長分割多重への対応により、パッケージフットプリントを拡大することなく、より大きなI/O容量を実現します。

PICインターフェース要件に適合する柔軟性を提供
コネクターは、逆テーパー導波路と格子カプラーの両方からの表面カップリングをサポートし、光接続プラットフォームの再設計を必要とせずに、シリコンフォトニクス設計全体で広範な互換性を実現します。

スケーラビリティ

ソケット、PIC、着脱式フォトニックプラグ間の柔軟性を提供
モジュラーアーキテクチャーは、PICの複雑さやチャネル密度の増加に合わせて拡張可能な1対Nの光接続設計をサポートしており、統合の簡素化と光接続のためのより拡張性の高い経路を実現します。

産業別アプリケーション


この製品のアプリケーションはこれらに限定されるものではありません。このリストは一般的な使用例を紹介するものです。

よくある質問


TeraVERSE着脱式コネクターとは何ですか?

TeraVERSE着脱式光チップレットコネクターは、ファイバーとPICの間に表面結合光インターフェースを作成するための高密度で着脱式かつ保守可能なファイバーコネクタープラットフォームです。着脱式フォトニックプラグ、フォトニックバンプ、メカニカルソケットで構成されており、CPOパッケージのスケーラブルなファイバー・チップ間接続をサポートします。

TeraVERSEシステムにはアクティブアライメントが必要ですか?

いいえ。TeraVERSEコネクターは、特許取得済みのセルフアラインメント光学技術を基盤として設計されており、広い組立公差範囲でも純粋なパッシブアライメントを実現します。

TeraVERSEコネクターはどのようなファイバータイプに対応していますか?

TeraVERSEシステムは、SMファイバーとPMファイバーの両方をサポートします。

着脱性が重要な理由は何ですか?

着脱性があることで、リフロープロセス後にファイバーを取り付けたり、メンテナンス時に取り外したりでき、製造性、歩留まり、修理性の向上に貢献します。

TeraVERSEコネクターは、どのようなアプリケーション向けに最適化されていますか?

TeraVERSEコネクターシステムは、AIインフラストラクチャー、ハイパースケールデータセンター、高性能コンピューティングアプリケーション向けに最適化されています。また、シリコンフォトニクスパッケージングとCPOシステムもサポートしています。

TeraVERSEシステムはCPOまたはプラガブル光モジュール用ですか?

TeraVERSEシステムは、PICへの接続に光ファイバーを必要とするNPO、CPO、およびその他のシリコンフォトニクスアプリケーション向けに最適化されています。

TeraVERSEコネクターはどのような光インターフェースに対応していますか?

TeraVERSEコネクターは、広帯域表面カップリング用の逆テーパー型導波路、または狭帯域表面カップリング用の格子カプラーのいずれからの表面カップリングにも対応しています。

TeraVERSEコネクターを選択する前に確認すべきことは何ですか?

TeraVERSEコネクターを選択する前に、PICのSiPhファウンドリー、PICカップリングタイプ、パッケージ形状、ファイバータイプ、チャネル数、ピッチ、動作帯域、フロント/バックパネル終端、ターゲット挿入損失、保守性要件を確認してください。
