| ピッチ | 電流 | 回路サイズ | 電線ゲージ | 動作温度 |
|---|---|---|---|---|
| 1.80mm 3.60mm |
最大14.0A | 2～10 | 26～16 AWG | -40～105°C |
特徴と利点
小型化を求めるトレンドが加速し続ける中、制限されたスペースの管理においてコンパクトなコネクターソリューションが不可欠になっています。Squbaの3.60mmおよび1.80mmピッチの密封コネクターシステムはこの課題にうまく対処しており、スペースが貴重なアプリケーションに合わせたスペース効率の高い設計が得られます。
電流が大きいほど太い電線が使用され、消費者向けデバイスのメーカーでは製品サイズと生産コストが増大します。Squbaコネクターは、26～16 AWGの電線で最大14.0Aの電流に対応しており、これらの問題が緩和されます。このコネクターは内蔵の密封キャビティプラグにより、設計者が新しいハウジングの開発や新しい部品の購入を待つことなく、必要な数のアクティブ回路を即座に再構成できるようになります。この結果、遅延と費用が最小限に抑えられるため、Squbaコネクターはパフォーマンスとコスト削減のための理想的な選択肢となっています。

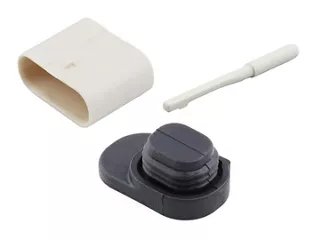

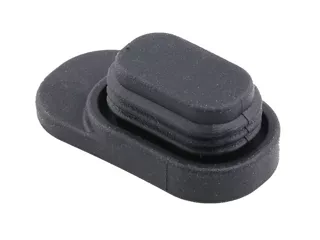

湿気にさらされると、非密封コネクターでは性能が損なわれる恐れがあります。Squba密封コネクターシステムは、UL認証取得でIP68等級の密封と保護密封キャップにより、信頼性の高いソリューションが提供され、湿潤環境でも一貫性があり信頼できるパフォーマンスが得られます。加えて、コネクターのキャップは端子の差し込みを支援し、組み立てプロセス中の潜在的な損傷から密封を保護します。Squba密封キャップは耐久性を重視して設計されており、アプリケーション製品の長寿命化に貢献します。
資料
動画
産業別アプリケーション
食品加工機械
食品加工設備
産業用コントローラー
産業用機械とモーター
ロボット工学
この製品のアプリケーションはこれらに限定されるものではありません。アプリケーションのリストは一般的な使用例を紹介するものです。
よくある質問
Squbaコネクターとは？

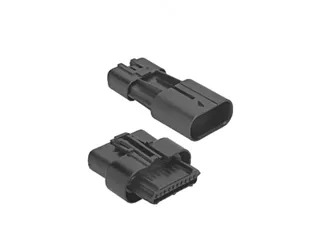

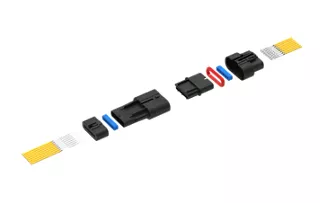

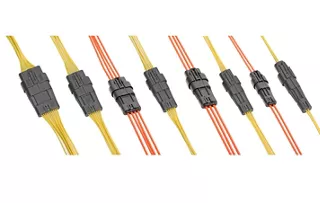

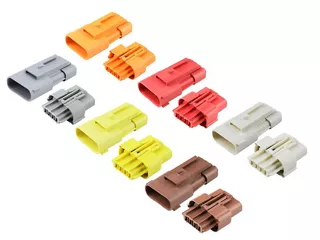

Squbaコネクターは1.80mmおよび3.60mmピッチの電線対電線用コネクターシステムで、IP68密封等級により過酷な環境下でも高い信頼性を確保します。Squbaコネクターシリーズは、複数色のオプション、パネルマウントバージョン、シールキャップ、キャビティプラグなど、設計の柔軟性が高まる複数のコネクターオプションおよびアクセサリーがあります。
SqubaコネクターのIP等級は？
Squba密封コネクターはIP68密封等級で、粉塵や湿気の侵入を防ぐように設計されています。この結果、湿気にさらされるリスクがある過酷なアプリケーションでも耐久性と保護が確保されます。
Squbaコネクターの定格電流は？
Squbaコネクターは最大14.0Aの電流を伝送でき、スペースに制約のある設計での信頼性の高い電力供給に適しています。
Squbaコネクターが対応する電線サイズおよびタイプは？
Squbaコネクターは、電力用途向けの26 AWGを含む、さまざまな電線ゲージに対応しています。このコネクターは、コンパクトなスペースのアプリケーションおよび低電力から中電力のニーズに対応して設計されています。
SqubaコネクターはUL認証を取得していますか？
はい。Squba密封コネクターシステムはUL認証取得済みで、HVAC用途向けのUL1230対応オプションも用意されています。
Squbaコネクターの設計柔軟性はどうですか？
Squbaコネクターにより、設計エンジニアリング作業を最小限に抑えながら、配線アーキテクチャーを簡単にアップグレードできます。コネクターの密封設計により、環境への暴露による故障リスクが軽減されます。
これらのコネクターが対応しているピッチサイズは？
Squbaコネクターは1.80mmピッチと3.60mmピッチのオプションがあり、さまざまな設計要件に対応します。
Squbaにコネクター位置保証（CPA）オプションはありますか？
はい。1.80mmピッチのSquba密封コネクターは、CPAを内蔵したリセプタクルハウジングを備え、幅広い用途において設計柔軟性を高めます。CPA機能を備えたハウジングにより、過酷な環境下におけるコネクター間の偶発的な離脱を防止し、電気的故障を回避して信頼性の高い接続を実現します。
