Stac64 连接器

可堆叠连接系统提供有单孔和多孔印刷电路板解决方案,并提供有多种回路尺寸,由于完全避免了定制工具,因此投入市场的时间大大缩短;母端连接器仅具有行业中的压力激活设计。

产品亮点


电流:电路数:间距:
6.1A - 30.0A8 - 802.54 - 5.25 毫米

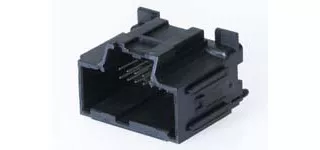

PCB 接头

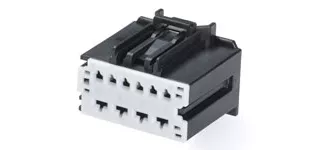

连接器外壳

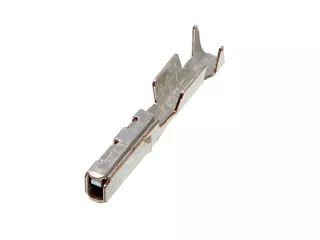

压接端子

特性和优点


现成印刷线路板插座头的可堆叠连接系统:
缩短上市时间:大大缩短了工程和验证时间

模块化外壳设计带有模塑在外壳中的标准插配功能:
• 降低了印刷电路板封装的复杂度
• 节省空间

高温热塑型塑料外壳:
可耐受红外 (IR) 和波峰无铅焊接加工,符合 SMES-152 Molex 莫仕技术规范

插座头和插座外壳采用用于额外极化的标准 USCAR 颜色方案模塑而成:
无需加工即可生产定制多跨插座头

印刷线路板调整柱:
允许将插座头组合在大型组件中,以满足不断增长的终端数量要求

将 TPA 预装配到插座外壳中以实现整体运输:
节省应用时的人力和成本

用于直角插座头的预装配、直线 Mylar PC 焊脚调整条:
为便于装配,其与线束连接器颜色编码方案相匹配

模塑在外壳中的印刷线路板支座:
• 装配时确保所有端子都能正确对其到印刷线路板的通孔中
• 装配和焊接加工期间将插座头固定到印刷线路板上

总览


为满足当前车辆对电子设备需求的不断增长,Molex 莫仕已开发出 0.64、1.50 和 2.80 毫米的模块化端子插座头系统。Stac64 连接系统使 OEM 和设备制造商可获得更大的设计灵活性,以支持低电平信号要求以及电流高达 30.0A 的电源应用。Stac64 系统允许汽车制造商将插座头组件用作单独部件来组合使用多个插座头,从而支持设备和模块的各种信号和电源需求。

基于 0.64 毫米间距端子的标准产品线包括:垂直和直角插座头中的 8、12、16 和 20 回路连接器支持低电平信号要求。此外,10 回路和 14 回路“电源孔”型号提供有垂直和直角配置,支持间距为 1.50 和 2.80 毫米端子系统的电源应用。该 Stac64 是一款基于 USCAR-2 Class II 机械和电气性能特性的标准产品系统,可用于非密封的连接器应用。该连接器可插配到现有线束连接器,其设计符合 USCAR/EWCAP 工业占用空间的标准。

Stac64 标准产品采用了高空化加工方法,且已完全在单孔级进行验证。由于省去了其他加工,因此大大缩短了投入市场的时间。Stac64 插座头可与 Molex 莫仕HS Stac 插座头进行堆叠,提供高速 USCAR-30 HSAutolink 接口。结合高速连接和标准 Stac64 I/O 接口可轻松定制多跨连接系统,无需使用特殊工具。

应用


Battery management system
Clusters / Navigation
Door Zone Modules
HVAC
Interior lighting
Power Seat Modules
Power steering
Radios / DVD - Entertainment

这并非此产品应用的最终名单。它只包括一些最常见的用途。
