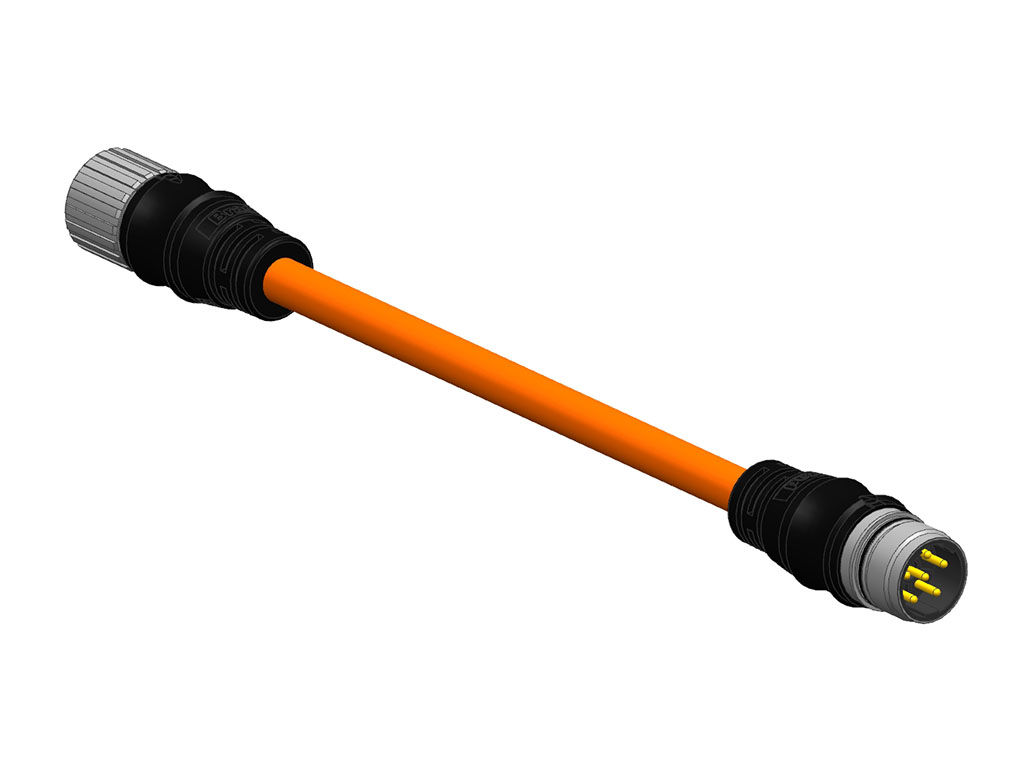

M23コネクターとケーブルアセンブリー

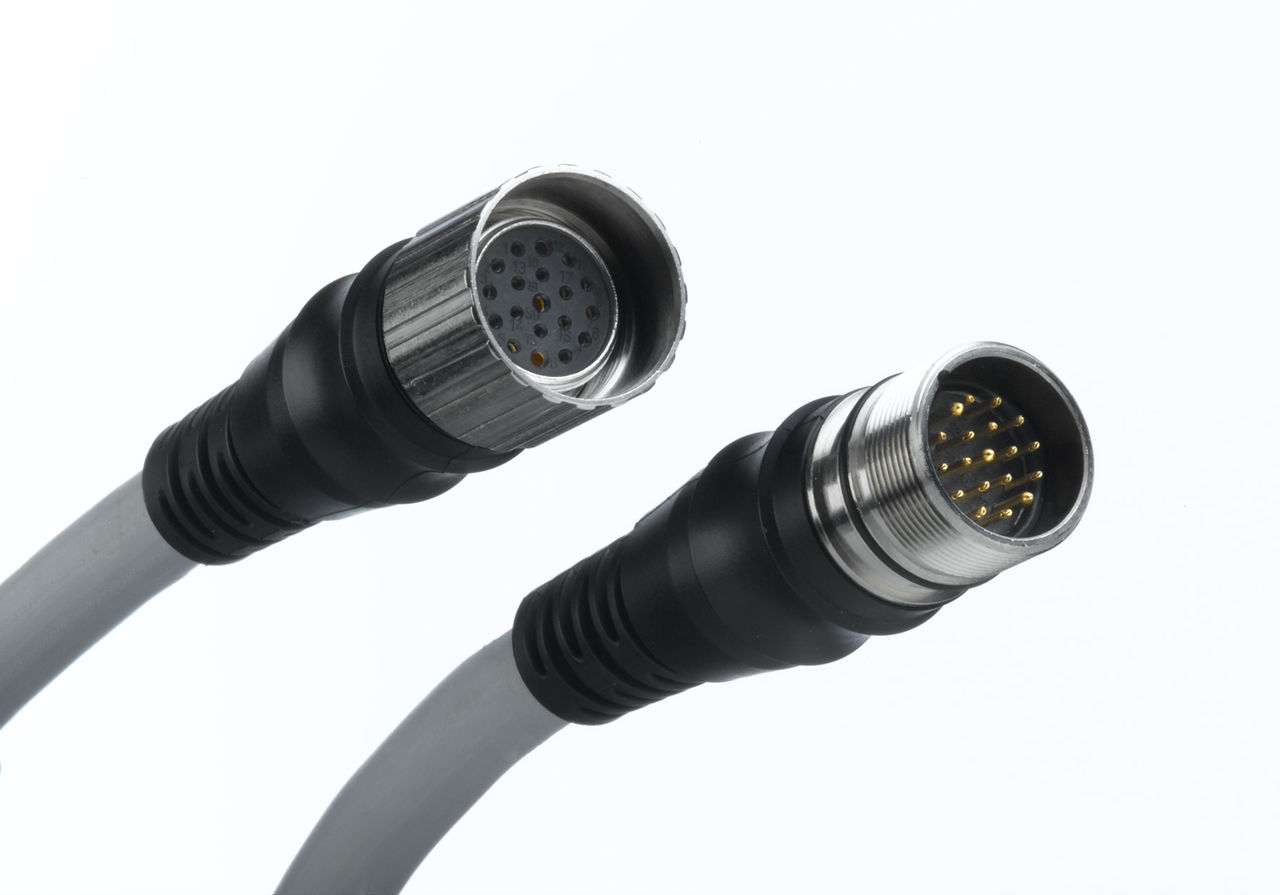

M23シグナル用コネクターには、現場で取り付け可能なオスとメスのケーブルコネクターとリセプタクルがあり、6極から19極までストレート型と直角型があります。幅広いケーブル外径とリセプタクルに対応するよう設計されたM23コネクターは、フロントマウント、バックマウント用アプリケーションで高い柔軟性を保証します。インサート部分は、接触部がはんだ式と圧着式があります。一体型のロッククリップはインサート部分の接触面を固定し、特別な組立工具を必要とせず、簡単に組立・分解できます。

M23パワー用コネクターは、最大28.0Aの電力アプリケーション向けです。モレックスは、現場で取り付け可能な、5+PEおよび4+3+PEバージョンのケーブルコネクターおよびリセプタクルを取り揃えています。シグナル用コネクターと同じモジュラーデザインを採用し、両極数ともストレートとライトアングルのバージョンがあります。組み立てと分解が簡単で、特別な工具は必要ありません。

圧着式の接触部には各種圧縮レンジのものがあります。スプリング一体型のメスコンタクトは、シグナルおよびパワー製品レンジの両方において、究極の接触信頼性と卓越した電気性能を保証します。

この製品のアプリケーションはこれに限定されるものではありません。一般的な使用例の一部を紹介しています。
